Crosshair VIII Formula主板外观展示(插槽|接口|按键)
-
摘要来自:
-
摘要来自:超能网
-
摘要来自:2019-07-17
【什么值得买 摘要频道】下列精选内容摘自于《X570华丽首秀:ROG旗舰级Crosshair VIII Formula主板评测,锐龙处理器的*级座驾》的片段:

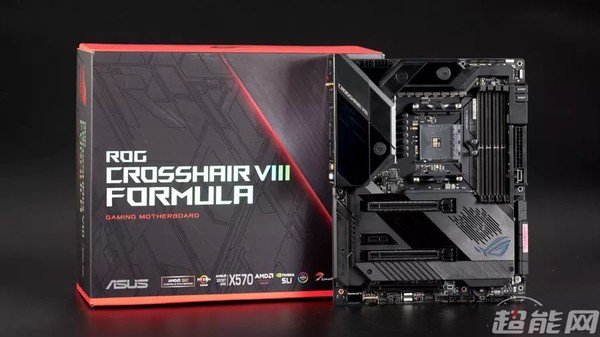

ROG Crosshair VIII Formula的基本设计大体上是延续了Intel的Maximus XI Formula的风格,主板正面身披ROG盔甲,一体式的I/O背板也在,背部也有钢制背板,Formula系列必备的EK混合水冷模组也是有的,底部的M.2散热器也是隐藏式的,让主板的ROG装甲显得更为一体化,表面采用了大面积的镜面反射设计让主板显得异常精巧,仿佛精密的艺术品。
Crosshair VIII Formula的尺寸为30.5*24.4cm,是一块标准的ATX规格主板,采用AMD最新的X570芯片组,得益于AMD的第三代锐龙处理器和X570芯片组主板 上的PCI-E接口全部都是4.0的,而且还有多达9个USB 3.1 Gen 2接口,主板支持Wi-Fi 6,还有Aquantia AQC-1115G网卡,I/O装甲上隐藏了LiveDash OLED屏幕, 作为Formula系列主板自然少不了Crosschill EK III混合水冷散热器。
主板扩展能力
内存接口

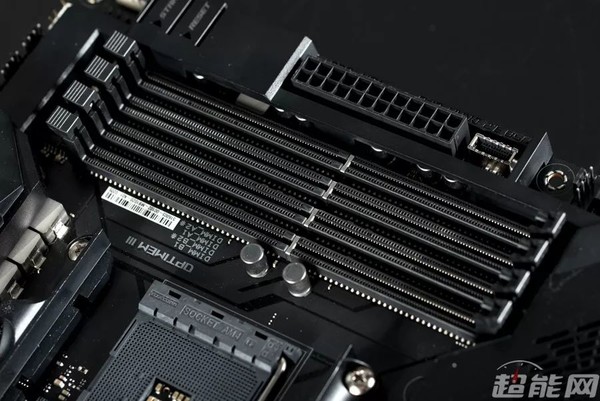

主板上有 四条单边卡扣的DDR4内存插槽,采用单边卡扣设计,增加了金属加固条,使用第三代锐龙处理器时最大容量 可达到128GB,使用第二代锐龙处理器或者锐龙APU的话最大容量为64GB,最高支持频率4600MHz(三代锐龙)/3600MHz(二代锐龙)/3200MHz( 锐龙APU)。
PCI-E插槽
Crosshair VIII Formula主板上有大量的镜面设计,相当的漂亮,而且主板的RGB灯和LiveDash OLED屏幕都隐藏在这些镜面下面,华硕利用了类似单面镜的原理不通电的时候是看不到它们的,不过漂亮归漂亮这些地方很容易沾上指纹,而且也很容易刮花,使用时要相当注意。

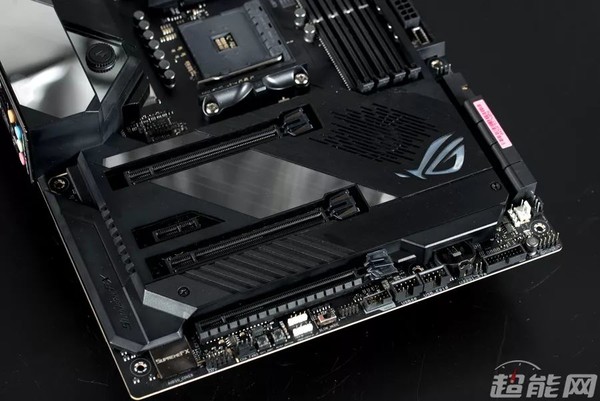

主板提供了三根PCI-E 4.0 x16插槽,其中上面那两根是由CPU直接提供的,可以在x16或者x8+x8的模式下工作,它们有金属装甲进行加固,最下面那根是由FCH所提供的,带宽只有PCI-E 4.0 x4,另外还有根PCI-E 4.0 x1插槽,也是由FCH所提供的 ,FCH芯片的上方有一把小小的涡轮风扇为其提供主动散热,这次的X570芯片由于整合了PCI-E 4.0控制器的关系功耗发热大幅增加,几乎所有的X570主板都为其准备了主动散热器。
存储接口

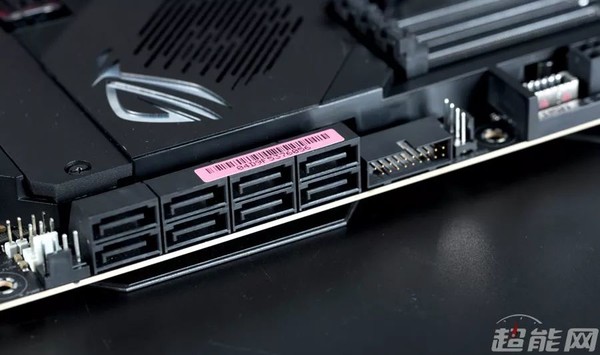

主板提供了6个SATA 6Gbps接口,旁边是侧卧的前置面板USB 3.1 Gen 1扩展口,而24pin主板供电接口旁边有个前置USB 3.1 Gen 2扩展口,SATA接口左侧则是专门的水冷接口区域,有专用的黑色4pin的是水泵接口,白色3pin的是水流计接口和白色2pin的是两个水温探头接口。

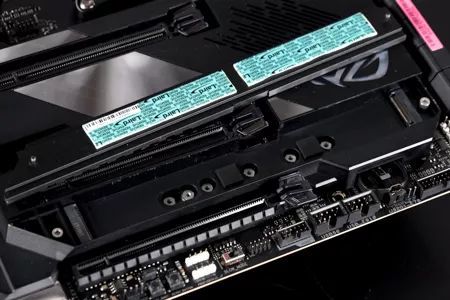

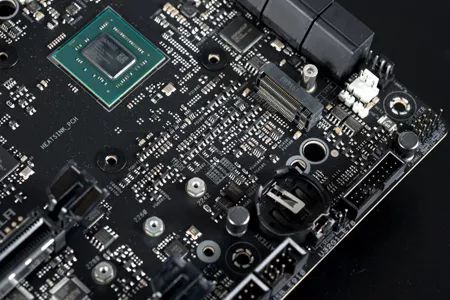

两个M.2接口隐藏在主板的M.2散热片之下,C8F的M.2散热片设计简单了许多,不过用起来也更方便,拧开两边的螺丝就可以安装,左侧的接口是 由CPU直接提供的请优先使用,右侧的则是FCH所提供,两个接口都支持PCI-E 4.0 x4和SATA 6Gbps,而且它们的设计也相当巧妙, 用中间的螺丝位正好可以同时固定两个M.2 2280 SSD。
一体式I/O背板与三网卡

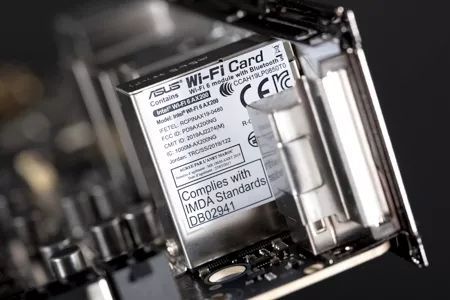

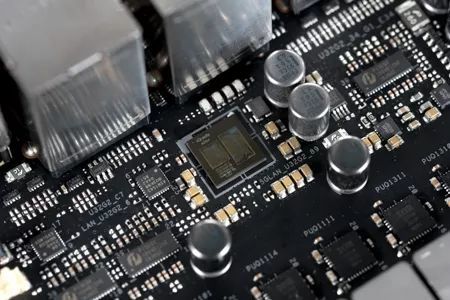

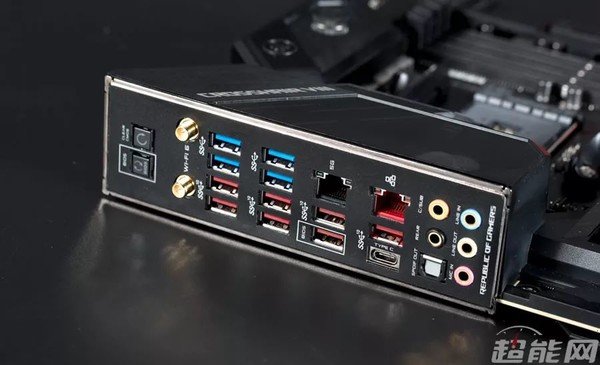

一体化I/O背板也是高端ROG主板必备的东西,除了让装机变得更为简单之外,还有比传统挡板更好的保护与防静电功能。背板这里有8个USB 3.1 Gen2接口其中有一个是Type-C的,4个USB 3.1 Gen1,5个镀金的3.5mm音频接口,一个光纤S/PDIF输出口,有一个千兆Intel i211V网卡和一个Aquantia AQC111C5G网卡,无线网卡是Intel Wi-Fi 6 AX200,支持蓝牙5.0。
背板上那两个按键一个是CMOS重置按键,另一个则是USB BIOS Flashback按键,需搭配那个方框内的USB接口使用,使用时把BIOS文件改名成C8F.CAP并放到U盘里面,插入对应USB接口,按下USB BIOS Flashback按键等待期闪烁结束即可,这样刷BIOS时无需安装CPU和内存,只需要接好主板的24pin供电就能刷了,非常适宜应急时使用。
主板上的各种按键与接口

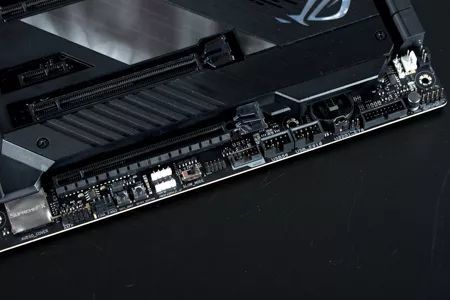

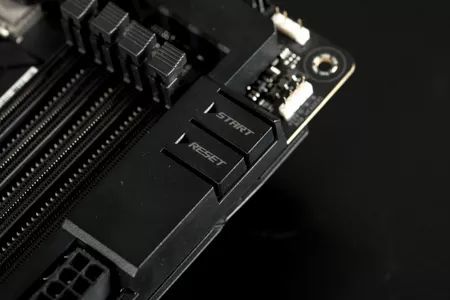

主板的左上角有电源开关和重启按键,C11F主板拥有两个4-Pin RGB接口,以及两个3-Pin可编程RGB接口,其中一组位于主板的左上角,另一组在主板的底部,Safe boot、Retry按键和Slow Mode切换开关,这三个对超频玩家相当有用的按键也在底部。

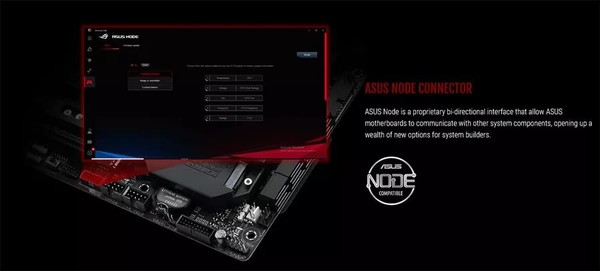

NODE接口是新的ROG主板上增加的,它允许ROG主板和其他系统组件连接通信,比如可以与机箱的OLED显示屏连接,显示POST代码、系统状态或者自定义个性徽章等,也可以电源连接监控电源的输入输出状态,还可以通过AI Suite控制电源风扇速度,目前华硕正在与更多第三方厂商合作,让更多的产品支持这个接口。
