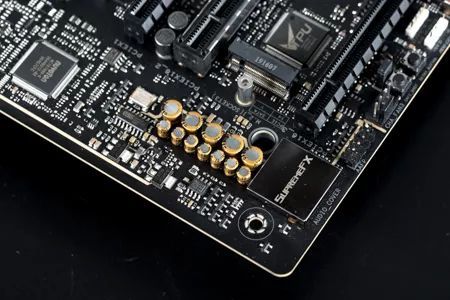

音频电路位于主板右下角的独立PCB空间上，采用SupremeFX S1220音频芯片，有金属EMI屏蔽罩所包裹，使用了专业的尼吉康音频电容、Sabre Hi-Fi ES9023P转换器、德州仪器RC 4580放大器，共同实现113dB的信噪比，支持场景针对性的管理工具Sonic Studio 3和声波雷达Sonic Radar 3，前者是可以为系统提供一站式的音效管理，包括为音乐、电影、游戏和通讯微调音效，后者自然不用多说，我们在游戏中常见的声波雷达就是此物，在游戏中可以为玩家标识主要的声源，虽然对于那种极其考验反应时间的游戏不太管用，但是如果反应时间可以宽松一些，那么这会非常有用。

主板拆解

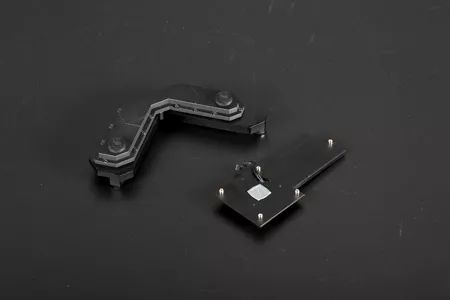

主板正面由ROG装甲所覆盖，ROG装甲藏了几块PCB，这是主板的灯光控制电路和LiveDash OLED，而背部则有厚重、全面保护的金属背板所保护，大家可以看到背板上面还有ROG Logo玩家之眼的标识，感觉非常酷。两根直连CPU的PCI-E x16插槽采用SafeSlot设计，是高强度安全插槽，提供更强的保持力和剪切阻力，另外插槽尾部的卡扣表面也有金属片，可能是防止玩家用螺丝刀拆显卡时损坏卡扣吧，这方面我经验丰富。

X570主板的FCH芯片是由AMD自己设计的了，不像X470和X370那样外包给祥硕，而祥硕则会负责主流和入门市场的B550和A520芯片组的设计。

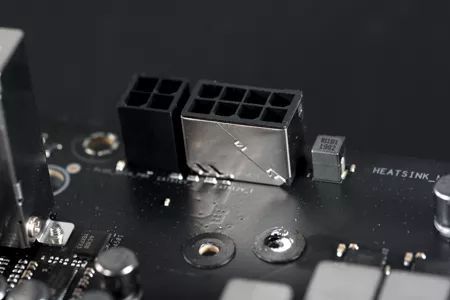

14+2相供电

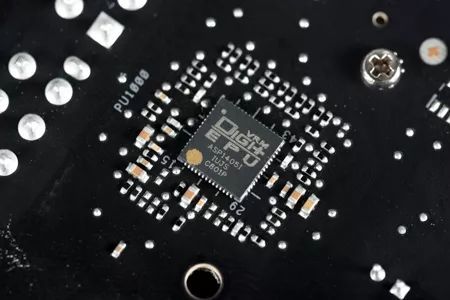

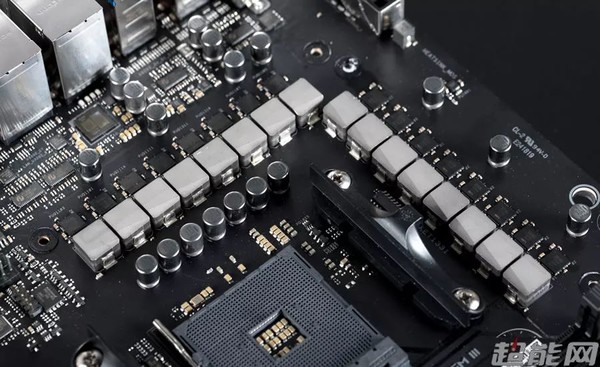

将CPU散热模块拆下后可以看到16相供电设计，其中14相CPU供电，2相SOC供电，每相供电配备一个IR公司的IR3555M Mosfet，每颗可输出60A的电流，PWM主控是华硕定制的Digi+ EPU ASP1405I，电容是惯用的10K日系黑金电容，寿命为普通电容的5倍，即使在高温条件下也能保持工作稳定，每相供电配有一个45A的高磁导率合金电感。

14相供电是采用PowlRstage设计，也就是PWM的一相控制两个并联的Mosfet，华硕认为这样的设计比起使用倍相器可以更好的处理突发电流，能让各相的电流量加倍，并且对各相的负载相应速度更快。

主板散热模组

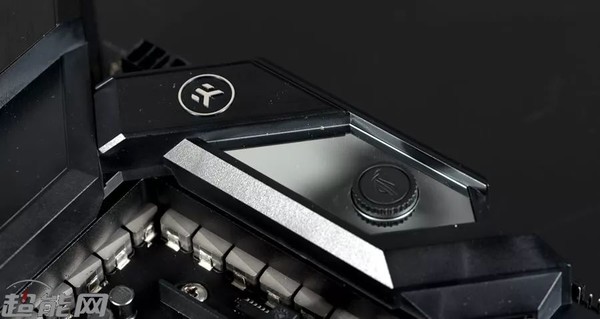

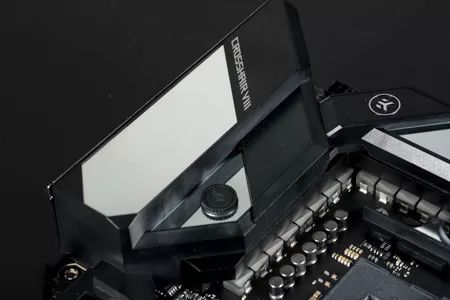

Crosschill EK混合水冷模组已经是ROG Formula主板的标配，C8F主板上使用的是最新的第三代产品，它采用标准的G1/4"螺纹管，可以兼容各种水冷头，内部有纯铜的微水道，新的水冷头支持更大的水流，可更有效的给供电模块降温。

另外华硕给主板FCH芯片准备了一个涡轮风扇散热器，FCH正上方是一个4cm的涡轮风扇，鳍片在风扇的左侧，鳍片还是挺密集的，散热面积并不低。

主板灯光与LiveDash OLED

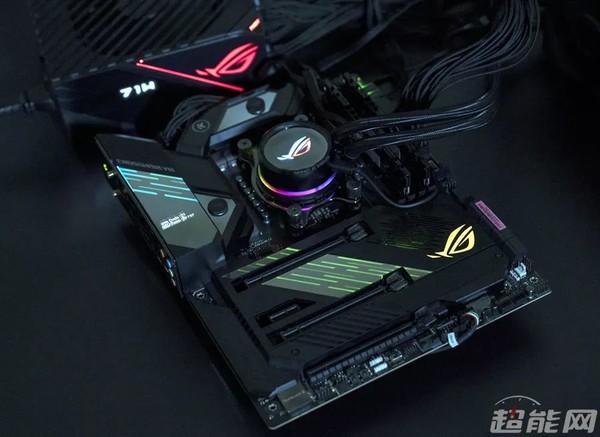

华硕这两代ROG系列主板上的灯光不像别的品牌主板上面的灯光那么刺眼，C8F主板上的灯光亮度并不算高，然而整体感觉相当的高雅漂亮。LiveDash OLED屏幕可实时显示系统信息和自定义图形，在开机的时候LiveDash会取代传统的Debug LED，显示主板自检过程，如果出错的话会显示是那个地方有问题，进系统后默认是显示CPU的内核温度，可以使用对应软件更改屏幕显示内容，相当方便。

主板BIOS介绍

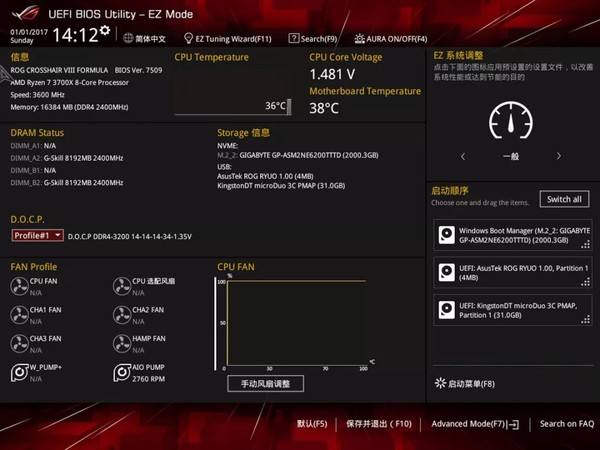

其实华硕主板的BIOS设计已经非常成熟，基本上在易用性、直观性和功能的强大方面都已经做的很深入，其实优秀的BIOS设计就应该是这样：信息显示足够直观，对于简单的操作，用简单的功能就能做到，而对于细节的功能，可以通过强大的功能实现。其实华硕PRIME、Strix、ROG Maximus系列主板的BIOS是一脉相承的，依然是书签式的左右标签分页设计，从左到右分别是收藏夹、概要、Extreme Tweaker、 高级功能、平台监控、启动顺序和其他工具，从普通用户的角度来说，你最常用的应该是概要、Extreme Tweaker这两个分页，前者可以查看设备的很多信息，而后者是给处理器、内存设置超频、电压的场所。

此外要提一下的是AMD X570主板上是可以手动设置各个PCI-E和M.2接口用的是PCI-E 1.0/2.0/3.0/4.0的，甚至连CPU和FCH连接的PCI-E通道也可以设置，另外FCH提供的PCI-E和M.2接口设置与你用第几代锐龙处理器无关，即使我把锐龙7 2700X插上去也可以设置为4.0，插入SSD的话也识别成正在使用PCI-E 4.0 x4，然而CPU本身只支持PCI-3.0，和FCH通信的通道只有PCI-E 3.0 x4，所以这种情况下FCH和SSD用PCI-E 4.0 x4相连也没啥意义，当然应该没几个人会像我们那样把旧处理器插到X570主板上玩的。

对旧AM4 CPU的兼容性测试

其实X570主板对旧AM4处理器的兼容性早就有官方的说法，对于第二代Zen+架构的CPU和APU都是可以在X570主板上使用的，但是第一代的Zen架构产品是不兼容的，至于更早期的推土机架构第七代APU，其实不少X470主板就已经放弃了对它的支持了。

以下是我们在ROG C8F主板实测结果：

锐龙7 2700X/锐龙7 1800X：可以正常使用锐龙5 2400G/锐龙3 2200G：Debug 4D，CPU错误，不亮
速龙200GE：Debug 0D，HDD接口错误，不亮
A8-9600：按开关都没反应

锐龙5 2400G、锐龙3 2200G和速龙200GE其实都属于第一代Zen架构CPU+Vega核显的产品，所以在X570主板上点不亮其实也正常，比较意外的是属于第一代锐龙的锐龙7 1800X居然能在X570上点亮并且正常使用这点，可能算是个彩蛋吧，至于那个用推土机架构的第七代APU A8-9600则是怎么按电源开关都没反应，主板完全不亮，这反应也够极端的。

锐龙7 3700X超频测试

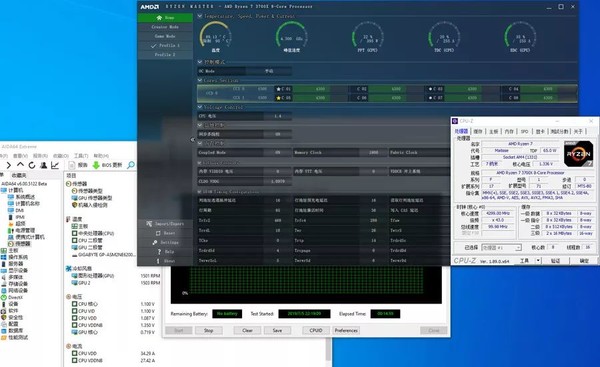

其实我们手头上这个锐龙7 3700X比那个12核的锐龙9 3900X更难超一点，可能是它的热密度更大有关，毕竟锐龙7 3700X的CCD里面是8核心全开的，而锐龙9 3900X每个CCD只开启了6个核心，当然也有可能和处理器的体质有关，可能体质好的芯片应该都被拿去做频率更高的锐龙7 3800X了，反正我们这个锐龙7 3700X只能超到4.3GHz的频率通过AIDA 64的FPU烤机测试，RyzenMaster里面的电压已经加到1.4V了，实际负载时电压是1.336V。

第三代锐龙高端座驾

AMD的X570芯片组在扩展能力上与X470相比有了质的飞越，可使用PCI-E通道数从8条2.0增加到16条4.0，通道数翻了一倍，每通道带宽更是翻了四倍，这使得主板可以安装更多的PCI-E SSD，USB 3.1接口也从2个Gen 2和6个Gen 1变成8个Gen 2，不用再去慢慢找那个是Gen 2的了，不过主板为了兼容旧的处理器还是把CPU提供的4个USB 3.1接口做成Gen 1的，所以大家还可以在X570主板上看到蓝色的USB 3.1 Gen 1接口。

ROG Crosshair VIII Formula是一块让大家等了很久的AM4平台Formula主板，等了这么久华硕也自然没有让大家失望，C8F确实是一款相当棒的产品，要外形有外形要功能有功能，镜面的装甲相当的漂亮，通电亮机后点灯光也很优雅美观，背板的金属背板除了好看之外还有相当好的保护功能，能有效的防止主板弯曲变形，整体外观相当之漂亮。

14+2相的供电设计使其可以从容面对16核的锐龙9 3950X处理器，主板的用料相当好，超频功能也很完善，一体式的I/O背板在提升主板颜值的同时也给玩家装机带来了便利，是第三代锐龙处理器的顶级座驾，它作为现在ROG在AM4平台上的旗舰产品，售价高达4999元，比Z390的Maximus XI Formula还要贵1000元，这次AMD X570主板真的不便宜。
