乐高42055斗轮挖掘机外观展示(卡车|轮胎|底盘|履带轮|齿轮)

【什么值得买 摘要频道】下列精选内容摘自于《脑洞大开之LEGO 乐高 42055 斗轮挖掘机》的片段：

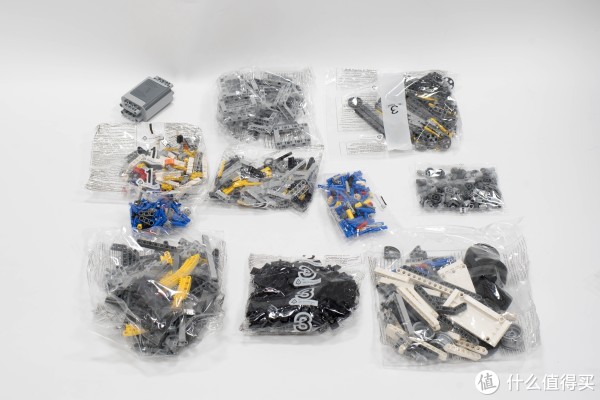

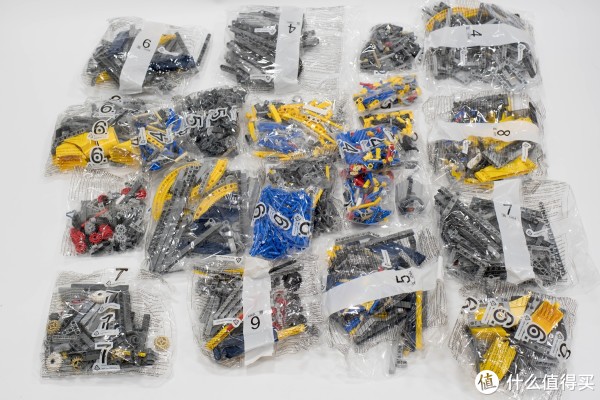

↑由于盒子是真正的烂盒，所以不开箱了，直接展示零件。这个只是零件包的一部分。

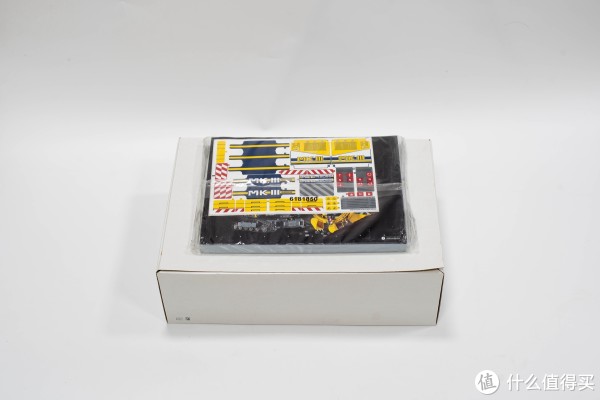

↑还有个纸盒和厚厚的说明书以及贴纸。按照俺的惯例，不会贴贴纸的……

↑纸盒里面还有这么多零件包。

↑不是一般厚的说明书。每个零件包都有编号，对应不同部件。这样做一个部件只要拆开对应的零件包，不用把全部零件包都拆了撒了一地。有点模块化的感觉。

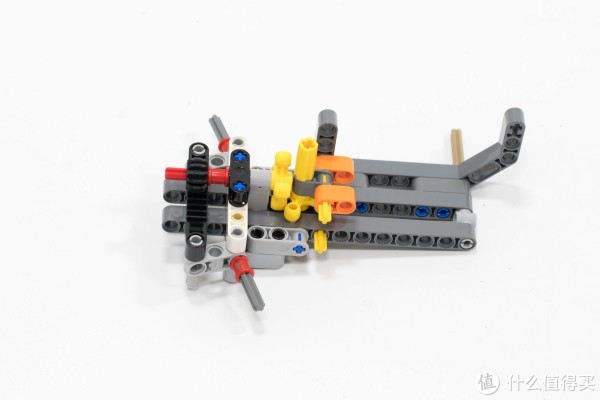

↑开始搭建。先做的是自卸卡车。可以看到卡车前轴有转向机构，可以灵活转向。

↑自卸卡车顶部搭建，上面按个齿轮方便用手转动控制小车转向。

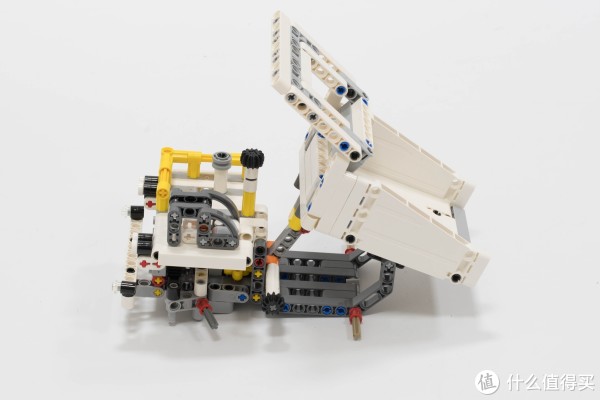

↑自卸卡车车斗装上。同样的通过边上的齿轮转动可以控制车斗的翻转。

↑上轮胎后自卸卡车就做好了。虽然外观、结构简单了点，但是功能体现了。

↑开始做斗轮挖掘机的底盘部分。左边的齿轮与上面的齿轮相连而联动。

↑复杂而重复的结构搭建。

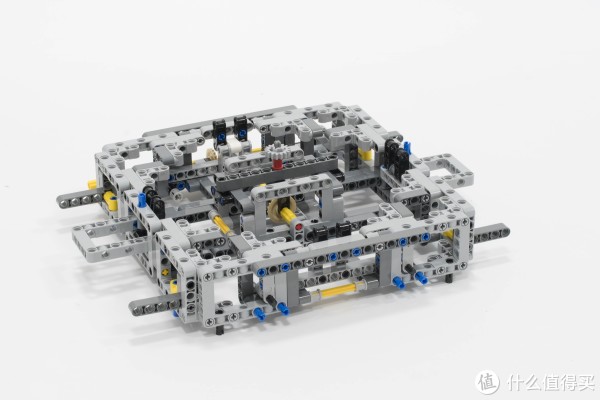

↑最后搭成了一个盒子……斗轮挖掘机的底盘……来自外太空的的飞碟？

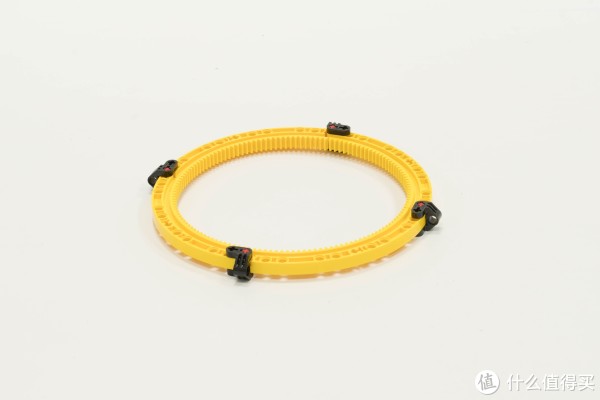

↑乾坤圈？呼啦圈？这个圆型内齿轨道可是新零件，第一次出现在乐高科技set中。

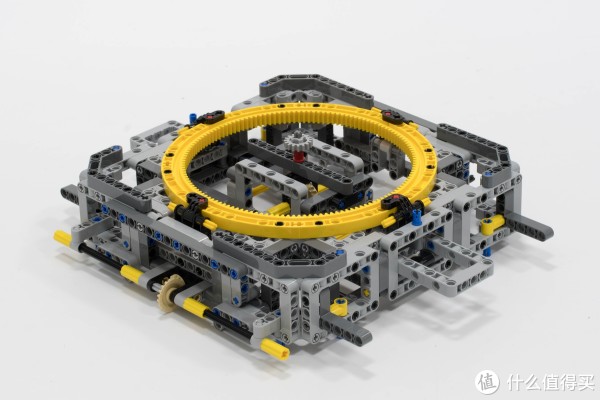

↑乾坤圈上身。其实这是斗轮挖掘机回转部分的转动轨道……

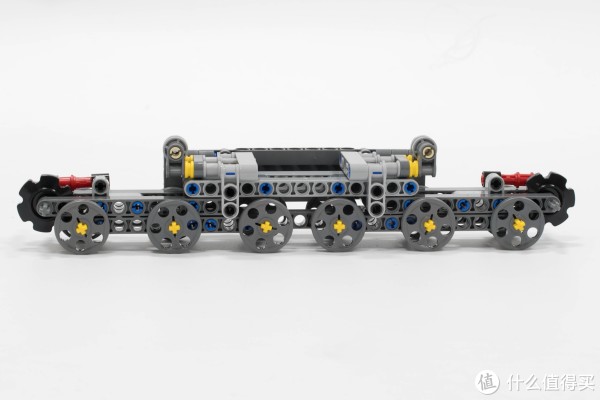

↑搭建履带轮。一边一个。

↑履带轮动力来自图左的黄色齿轮，也就是顶上突出的那个灰色齿轮。斗轮挖掘机只能前进后退，不能转弯，这个现实情况相符。履带也装上了。

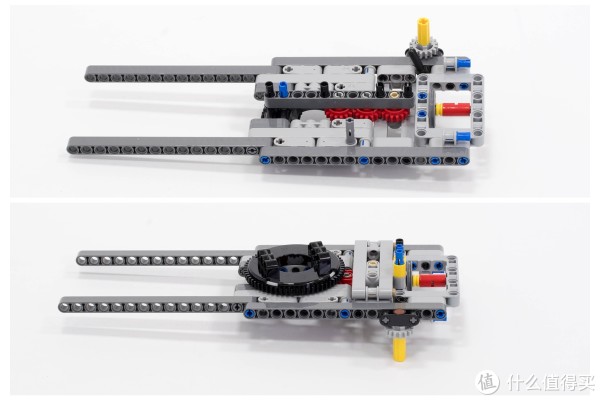

↑一个大转盘与三个红齿轮的故事……这个其实是回转平台的基座。

↑图片右下的小黑齿轮是负责回转平台旋转用的，它和黄色圆型内齿轨道相啮合，转动黑齿轮，整个回转平台就转动了。

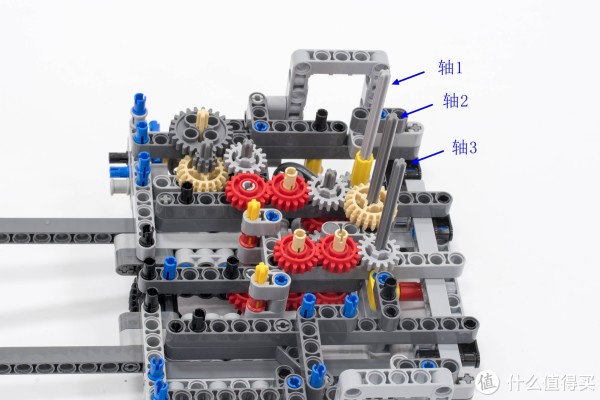

↑齿轮越来越多，还出现了2根动力输入轴。轴1负责履带前进和后退，轴2负责回转平台的转动。齿轮的运转看图中的线。

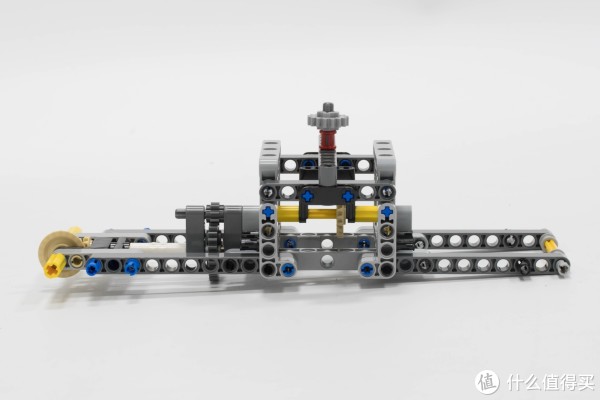

↑出现第三根动力输入轴——轴3，作用后面讲。这里只是开头，连接2个红色的齿轮。

↑装上了2个线性伸缩推杆。转动齿轮，推杆前段就能伸长。这里有处明显的搭建错误……反面有4个薄圆盘，用于在黄色圆形内齿轨道上行走支撑回转平台的重量。这个设计很巧妙很科学。

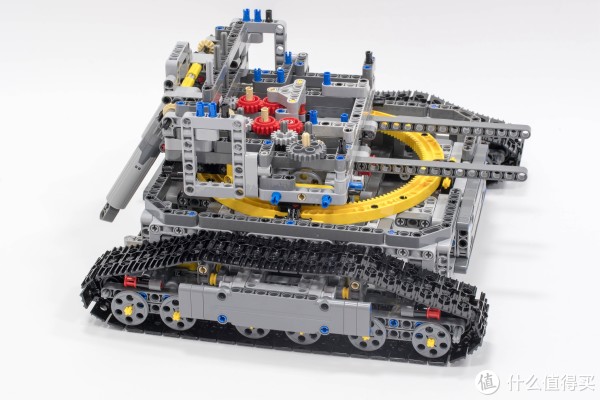

↑回转平台基座装上底盘了。

↑看到薄圆盘的作用了吧。

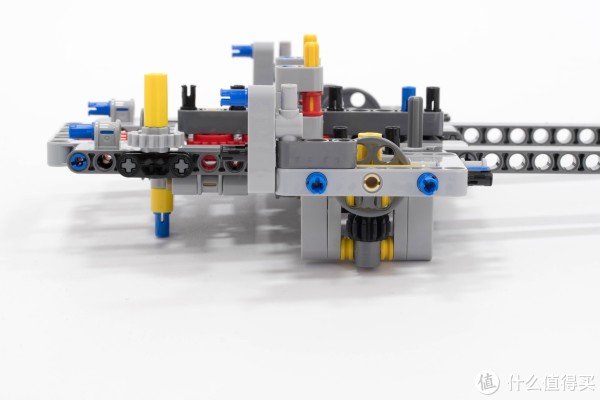

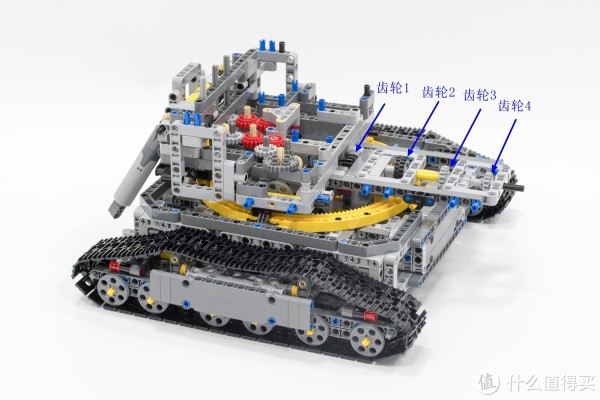

↑回转平台又延长了些。增加了4个齿轮。齿轮1与回转平台基座转盘相啮合，转动齿轮1，转盘会动。齿轮2其实是个轮胎，用在这里还是起了支撑作用。齿轮3与齿轮1同轴转动，齿轮2虽然在轴上，但是自由转动，不受轴的转动而转动。齿轮4是单独的，轴伸出外面。齿轮3与齿轮4这样设计也是有原因的。后面讲。

↑又是一个转盘和那个红色的动力选择拨杆。

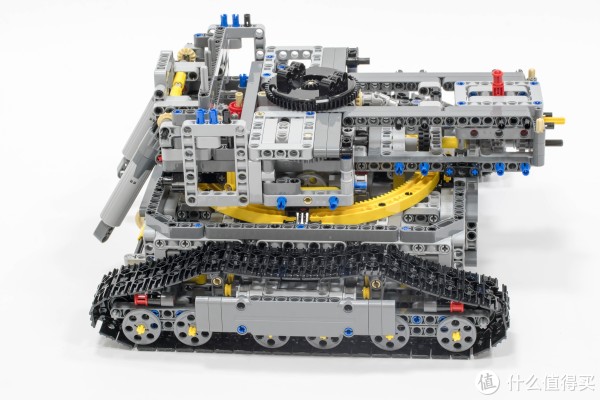

↑装上基座。这样上下2个大转盘，中心点上下一致，半径一致，运转方向相反。拨杆往后拨，动力传输到齿轮3，与上下转盘啮合的齿轮互相啮合，实现转盘运动方向相反。这样上面转盘连接的部件不随回转平台的转动而转动，实现“锁住”的功能。

↑出现半个轨道，这个是为接下来要做的卸料输送带准备的。转盘中间的齿轮与上文的轴3通过齿轮相啮合。

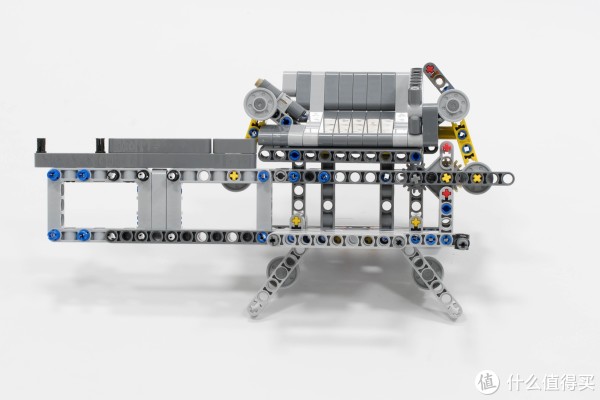

↑这个是卸料输送带。

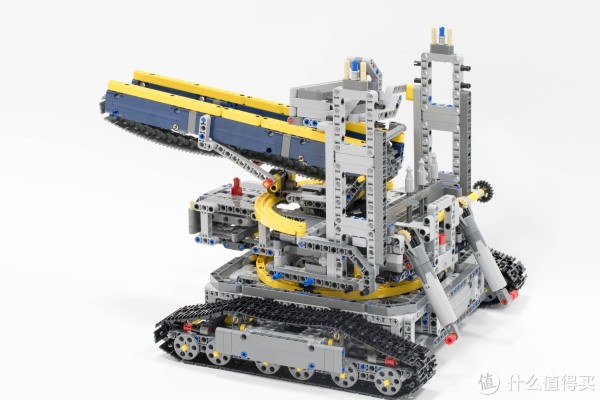

↑卸料输送带装上回转平台。卸料输送带的履带转动依靠轴3的动力输入。卸料输送带在轨道上面的转动有2种方式，一种是随意转动模式，拨动上文的齿轮4就能实现；还有一种是“锁住”模式，不管回转平台怎么转动，卸料输送带的位置不变。这样方便斗轮挖掘机转动的时候还能卸料。

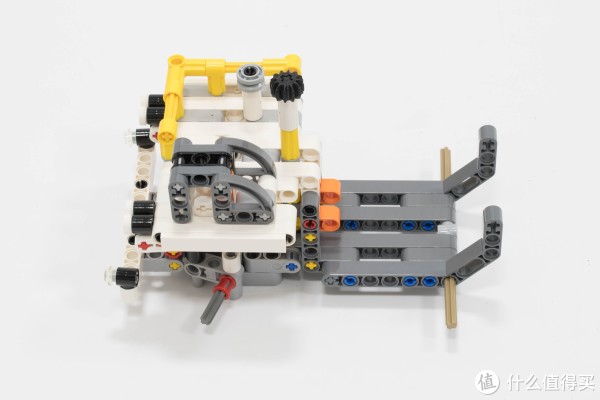

↑接下来开整斗轮了。这个是四脚怪？其实是斗轮的动力传输机构和物料下落斗（那个像沙发的东西）

↑无底风火轮？这个就是传说中的斗轮。

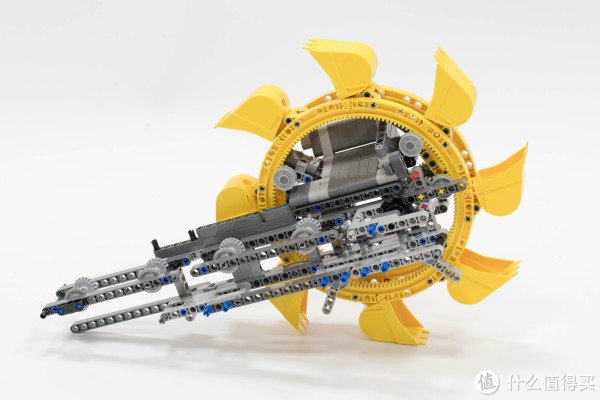

↑合体。一侧6个齿轮带动斗轮旋转，动力输入只是输入其中一个齿轮上，同时带动受料传输带的转动。斗轮与受料传输带一直运转，不能单独运转。这点实际情况是不是这样的？

↑动力传输分配器。从左到右，最左的黄色轴是斗轮、受料输送带、卸料输送带转动的动力传输。中间的是斗轮挖掘机左右转动的动力传输。最右的是斗轮挖掘机前后移动的动力传输。
