▲▲▲正上方面板，密集设置了基本操作键，可以通过面板完成设备的日常操作。enter（忘记标识的键）为确认键。

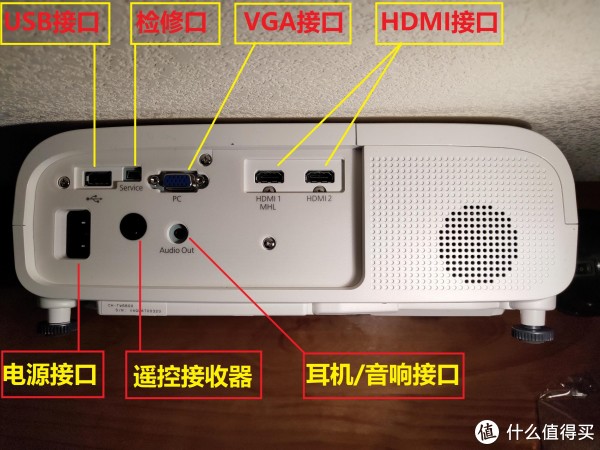

▲▲▲菊花部位。各功能如上。基本囊括了现在的主流接口，满足家用无压力。

【叁】拆机

本款机器使用模块化设计，全部使用常规十字螺丝固定，拆机相对比较简单，找对需要卸下来的螺丝即可。

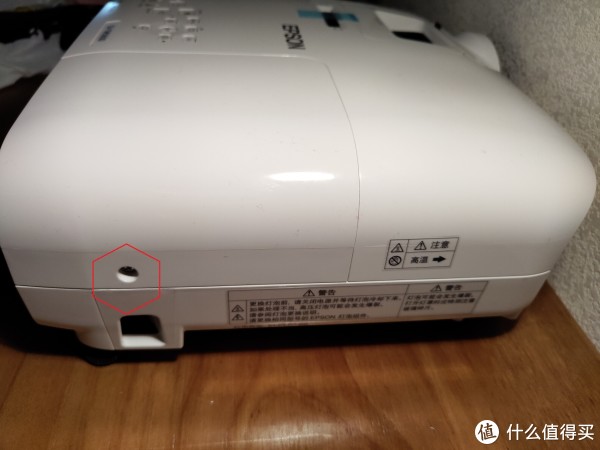

▲▲▲首先卸下灯泡位置的螺丝（1颗十字螺丝）。

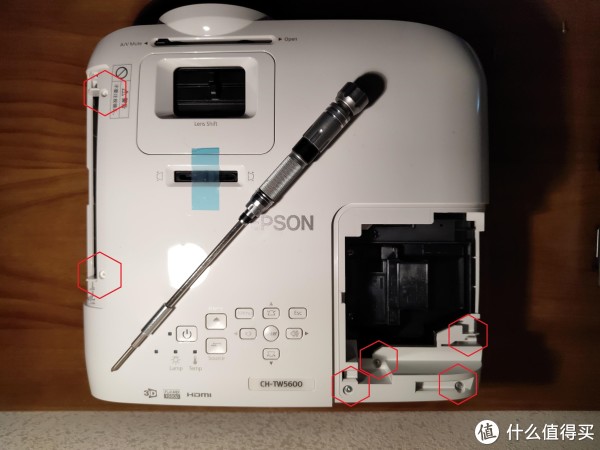

▲▲▲接着，卸下卸下灯泡位置内部固定螺丝（4颗，与灯泡无关），以及另一侧进风栅栏的螺丝（2颗）。

▲▲▲接着，再卸下菊花部位的螺丝（2颗，与其他螺丝略有不同，不锈钢制）。

▲▲▲别忘了，底部还有7颗螺丝待卸下。其中，上方的三颗螺丝较深，需要比较细长的螺丝刀深深插进去。

至此，固定上方面板的螺丝全部卸除，可以开始上房掀瓦了。

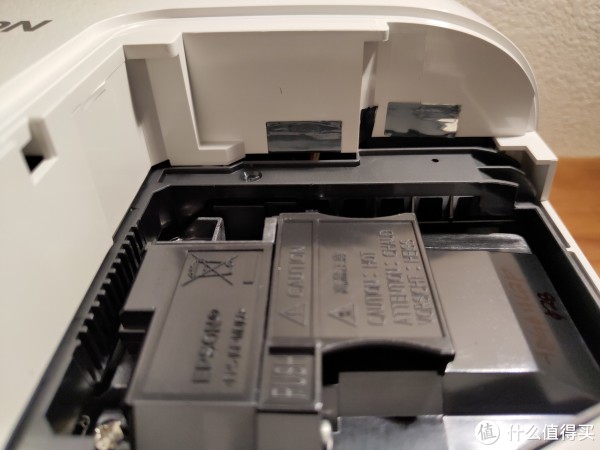

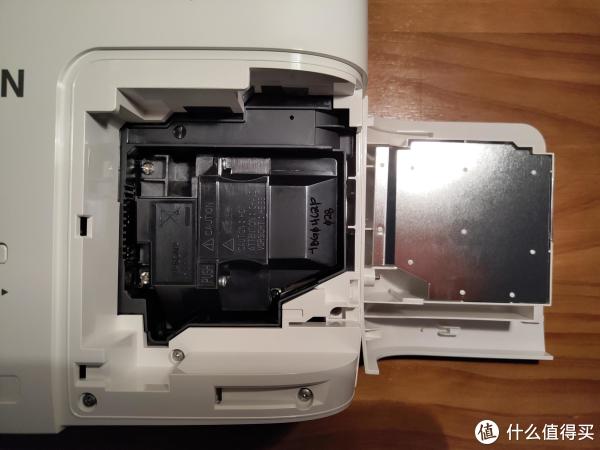

▲▲▲这是卸除灯泡上盖后的灯泡区域图。虽说采用可拆卸灯泡设计，不过要拆卸灯泡，还是需要卸下固定灯泡的数颗螺丝才能完成。盖板带有散热片。

▲▲▲灯泡前方，有金属锡箔屏蔽。

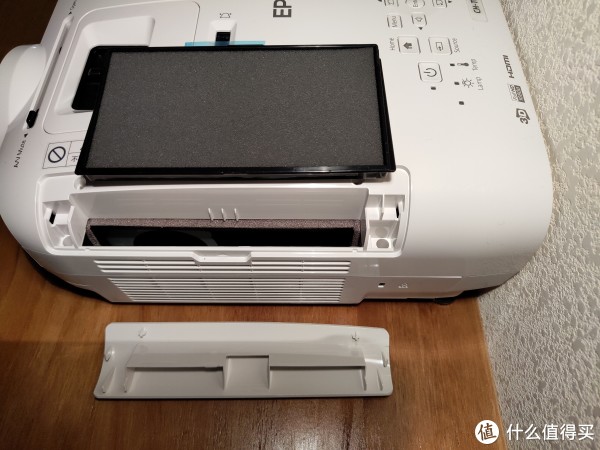

▲▲▲进风口上盖没有螺丝固定，直接向上拉就可以。然后再拉出防尘模块即可。防尘模块是易耗品，理论上应该可以自制，更换成本应该低。

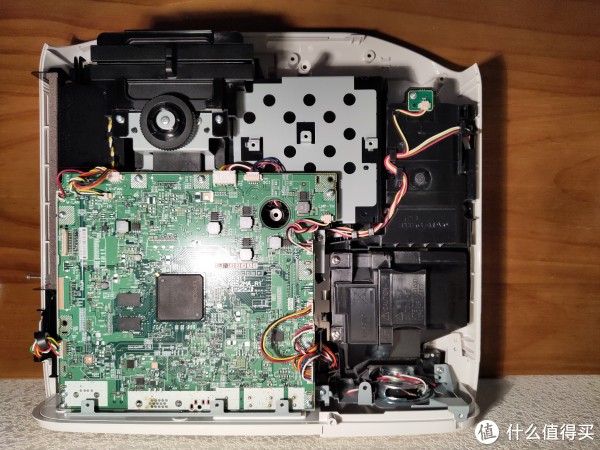

▲▲▲掀开上盖后的全貌。前半部分，左侧为镜头模块，右侧为散热模块；后半部分，左侧为电路主板，右侧为灯泡，右侧下方为喇叭。线材的处理第一印象有点乱，不过长度较长的线材，中间有固定卡扣设计，可以防止线材位移。

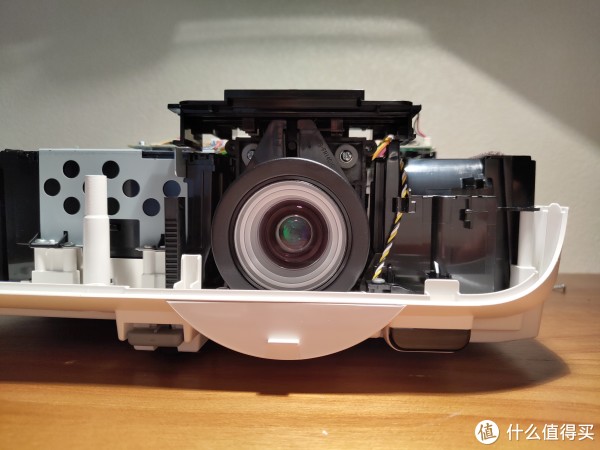

▲▲▲镜头。

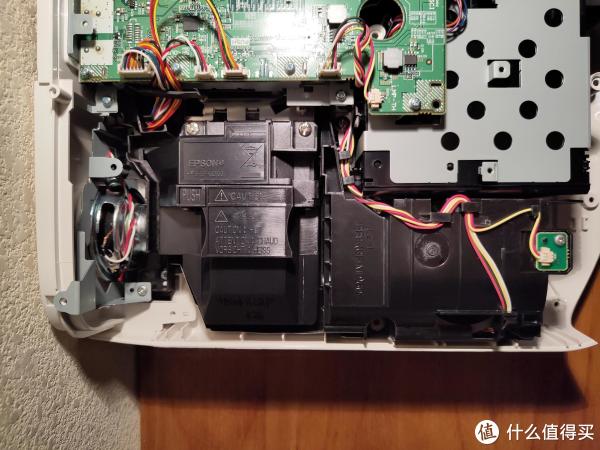

▲▲▲喇叭和灯泡，及风扇。

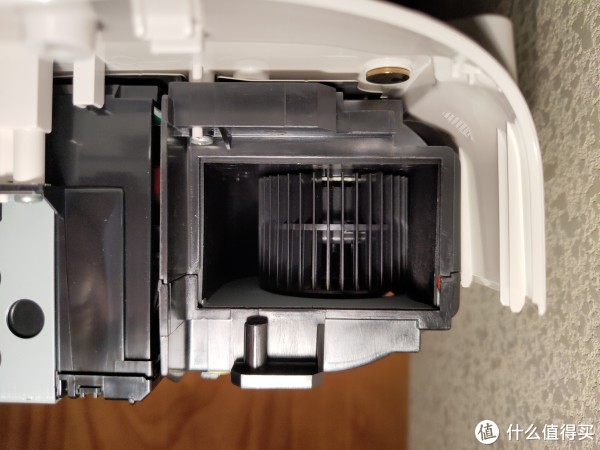

▲▲▲风扇。风扇与两侧采用不等距设计，左侧通道宽，应该是为了加速热量的排放而特意为之。

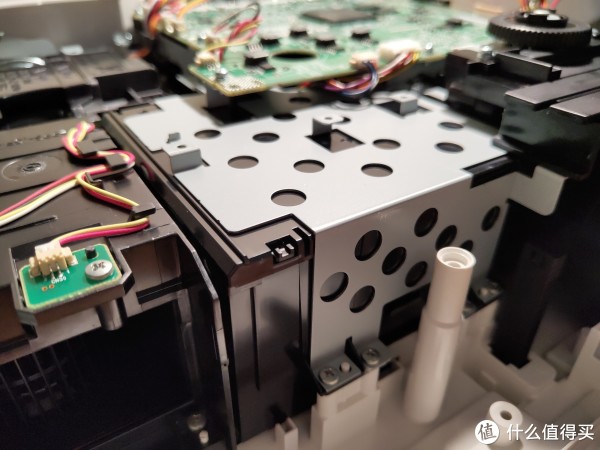

▲▲▲镂空金属固定板。个人推测其有双重作用，其一、固定主板及其他零部件，其二散热。

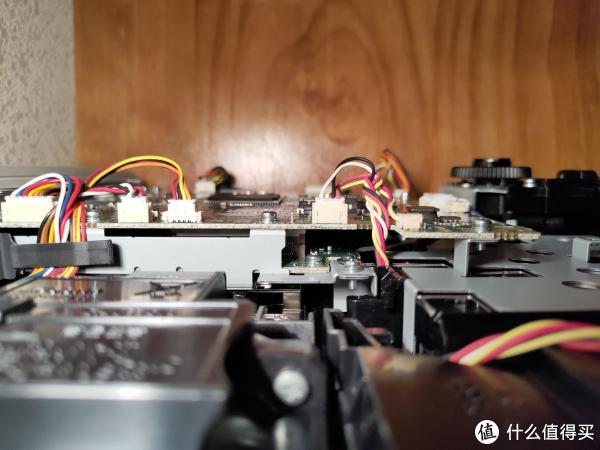

▲▲▲电路主板。双层主板。主板之间使用刚才的镂空金属板隔离和固定。

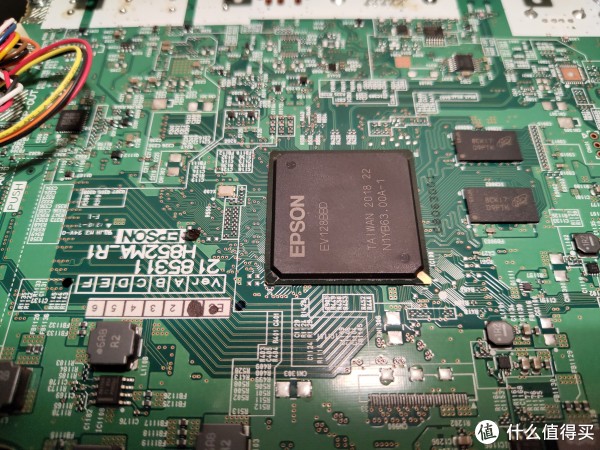

▲▲▲核心部件。从外观可以看出，主板设计十分工整，焊接漂亮，没有地方值得吹毛求疵。主控（？）型号为EPSON EV128BBD，台湾 2018年第22周（？）产。

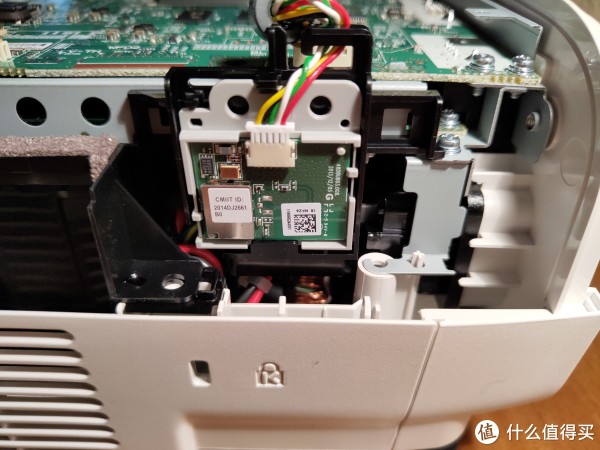

▲▲▲CMIIT ID（即无线电发射设备型号核准代码）芯片。线材自带防磁环。

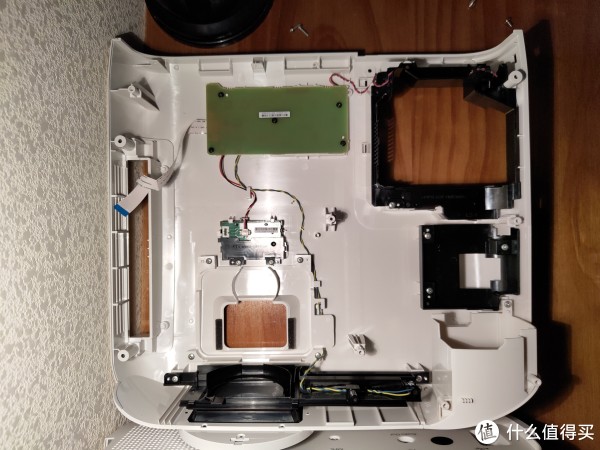

▲▲▲上方面板功能控制开关。模块区域清晰。

1.外观较为中规中矩，没有特别出彩的地方；

2.整体设计不错：模块布局设计合理；上部按钮设计够用，大小适中，基本可操作大部分功能；菊花位置接口设置可以满足基本接口要求，不过未考虑到远古时期的S-Video接口；

3.做工不错：塑料做工精细，没有毛刺；内部布线工整，走向清晰，焊点饱满，没有特别可挑刺的地方；

拆解难度适中：从拆解看，机器基本采用了模块设计，使用螺丝而非卡扣固定；具备基本动手能力的童鞋，更换个灯泡等内部元器件应该是没有大问题。

具体功能演示，留待下一篇晒单详细回顾。
