“动刀”对象：鑫谷GP600P白金版500W电源

鑫谷GP600P白金版500W的外包装，白里透红，给人一种精致感。

过去白金电源只出现在高端大功率电源中，鑫谷GP600P白金版将额定功率下探到500W主流级别，价格直接瞄准500W金牌电源，颇有抢人家饭碗的意味。

电源的铭牌工工整整的，从上面可以读到一些关键信息，100-240V的宽电压输入设计，并且+12V单路输出为41A，额定功率500W。

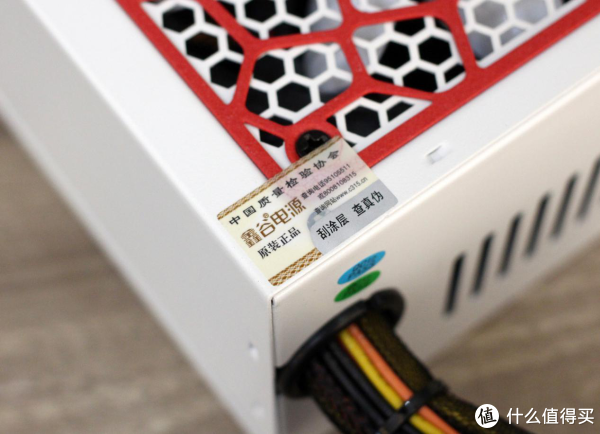

防拆贴纸。PS：大家不要轻易拆哦，撕掉这个标签，就意味着失去保修的资格。

白金电源拆解：看做工与用料

拆开之后，电源的内部。一眼望去，各种元器件规整齐备，布局分明，为一侧及二次侧。

首先是风扇，鑫谷GP600P白金版采用的是一种螺旋翼的扇叶，总共有9片，比传统的7片扇叶体积要小一些，转速可达600rpm--1200rpm，AI Cooler智能温控来“指挥”风扇转速，工作时自带静音属性。

风扇供应商是东维丰，采用常见的12cm液压轴承，能够提供持久高效的散热。

从整体来看，这款电源是源于LLC+DC-DC纯白金血统架构。具体为LLC谐振电路，搭配主动式PFC驱动电路，DC-DC纯直流转换电路，共同蕴育这块高转换率的80Plus白金电源。

主动式PFC电路是来自于「虹冠电子生产的CM6500管理IC」，这款主动式IC可锁定0.99功率因素，支持全宽幅电压（自适应100-240V），能满足白金电能使用率。

----------

扩展小知识：什么是主动PFC

PFC又分被动式（有源PFC）和主动式（无源PFC），主动式相比被动式获得的功率因数要高，可达0.97~0.99，并且在体积上更小，重量更轻，电源可在较宽的输入电压范围下工作。不过，成本要高一些，因此PFC主动式电源要比被动式电源贵不少。

----------

主电容用来滤除高频和脉冲的干扰，它的好坏对高压滤波电路有着关键性影响。鑫谷GP600P白金版采用来自「万裕」。主要特点：105℃耐温，400V耐压参数，330μF电量。虽说这电容并不是特别奢华用料，但是产品足够成熟，在很多经典的电源产品上都能看到它的身影。需要强调一下，由于供应链的问题，鑫谷GP600P白金版会在万裕，丰宾，至宝里这三家供应商挑选主电容，参数规格都是一致。同级别中三选一，所以当你看到使用丰宾主电容的鑫谷GP600P白金版就不要意外了。
