海韵CORE GX650 80PLUS金牌电源使用拆解(散热片|电容|线材)

【什么值得买 摘要频道】下列精选内容摘自于《数码玩家的周边 篇一百七十二：传说中的口碑电源，海韵CORE GX650 80PLUS金牌电源拆解与装机》的片段：

直接拆解看看内部构造情况。海韵CORE GX650 80PLUS金牌电源内置的风扇型号为HA1225M12S-Z，应该也是采用的12厘米液态轴承静音风扇，供电电流12V~0.45A，转速为2050RPM。

另外内置的这把风扇也可以自行进行更换，插头为3PIN，同时有防呆设计来避免安装错误。不过原装风扇插头非主板上一类风扇所用的标准接口，并不能与普通的风扇通用。

这是拆开后核心所在的区域，内部空间不算大但没有明显的紧凑感，不同元件距离拉的比较开，排列上较为工整。不过第一眼的反应是相比于拆解过的六七颗电源，海韵CORE GX650 80PLUS金牌电源的内部导线有些少，原因就是Core系列采用的Free Cable设计，也就是通过采用针脚与高密度铜柱在PCB上实现无导线连接，这样就减少了电源内部导线，同时提高了连接可靠度、增加了散热引流面积。内部设计有两组大小不一的银色金属散热片，散热片在厚度和面积上有所差异。

海韵CORE GX650 80PLUS金牌电源同样采用的时DC-DC架构、具备同步整流技术的全桥式LLC设计，也是属于目前同类型中高端电源中比较成熟、应用较为广泛的一个方案。

主变压器是VRL39HB08，在安钛克、海韵等此类品牌金牌以上中高端电源较为常见，用来提供12V的稳定输出。

主电容采用的是日本NIPPON黑金刚电解电容，参数为400V~ 390UF，具备稳定耐用、省电等特性。至于这个贴纸的部分，是海韵CHROMA MES系统下对应的编号，用来记录跟踪从进厂、生产到成品的一个完成过程，方便进行质量控管。

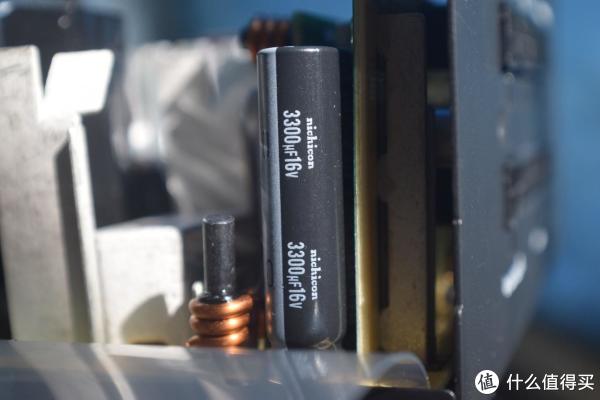

另外的电容采用的是日本NICHICON 的16V~3300uF，耐105度高温，具备稳定可靠、使用寿命长的特性。

继电器的部分采用的是额定电压AC/DC12（V）的宏发HF46F-G12-H1T，用来提供稳定的直流电流。

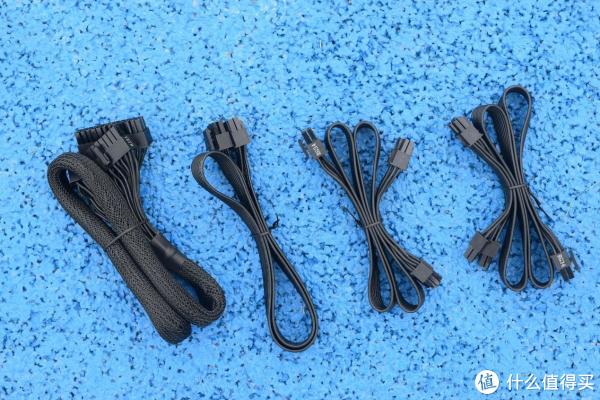

基本了解完毕，再来谈谈线材的部分。海韵CORE GX650 80PLUS金牌电源模组线部分分为两种，一种是覆盖蛇皮网的圆形模组线材，其他就是扁平线材。覆盖蛇皮网圆形模组线材只有一根，也就是最左侧的610毫米的24pin主供电接口线材，具备防拉扯和划伤能力的特性，但比较坚硬不易弯折。其余线材的部分包括650毫米的4+4pin CPU供电接口线材，675毫米+75毫米的6+2pin PCI-E显卡供电线材。

此外还包含了450+120+120+120毫米和410+150+150+150毫米的SATA供电线材、 410+120+120毫米的 D型4pin供电接口线材，线材长度和接口上够用，可以轻松满足大部分机箱的背部走线需求，安装上更加方便。

在这些模组线中，12V输出线材接口的部分均采用了镀金工艺处理，提升了耐插拔次数和供电传输的稳定性。
