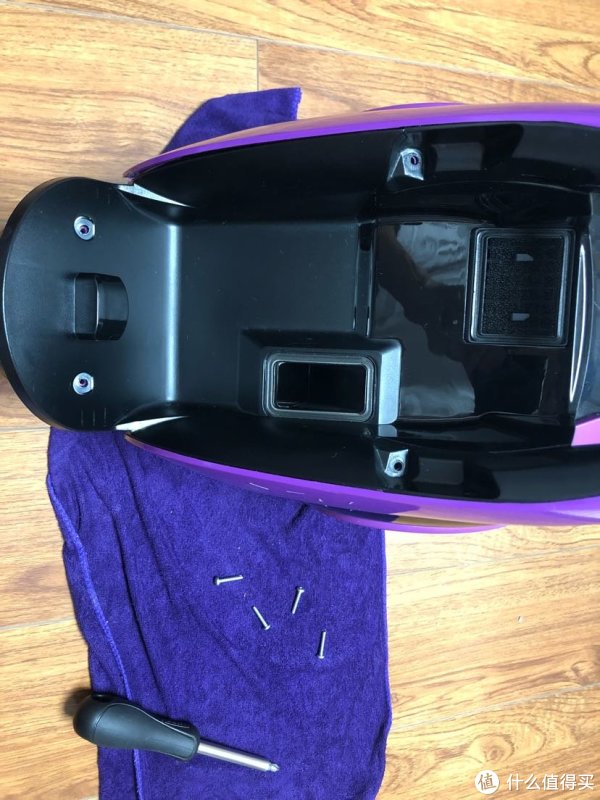

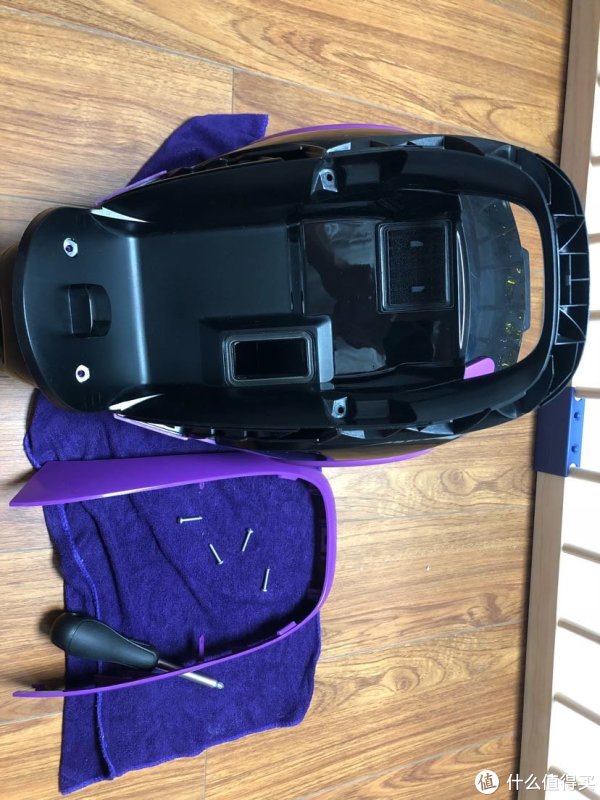

拆下集尘筒,外部一共7颗螺丝,有两颗异形螺丝。


?  ??


提手上的装饰条按住最下侧向上推,卡扣才可以解开。提手内还有两颗螺丝。

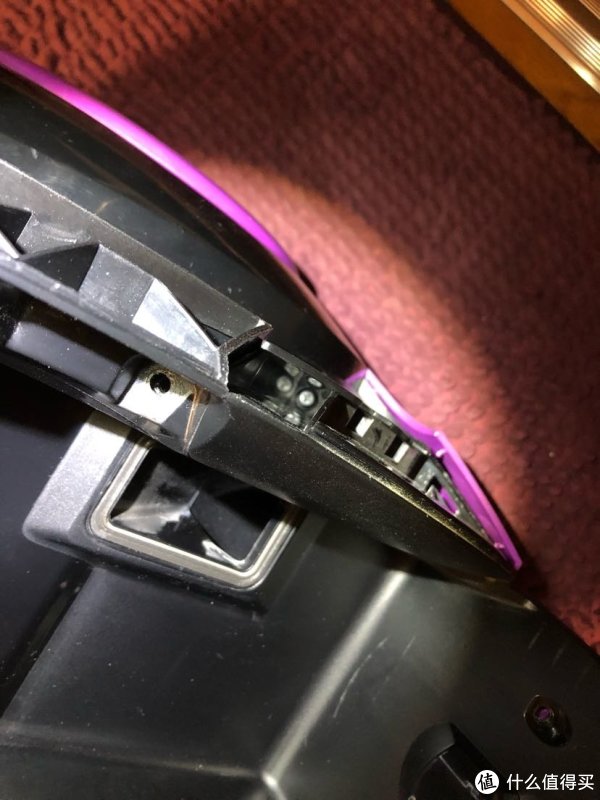

提手的隐藏螺丝


?  ?

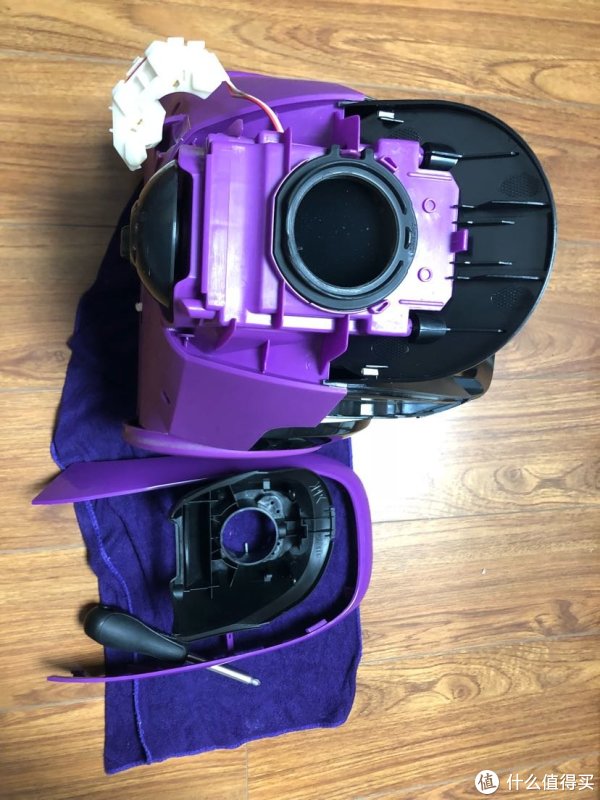

拆下吸尘口的黑色盖子,里面有控制电线要小心一点。



?

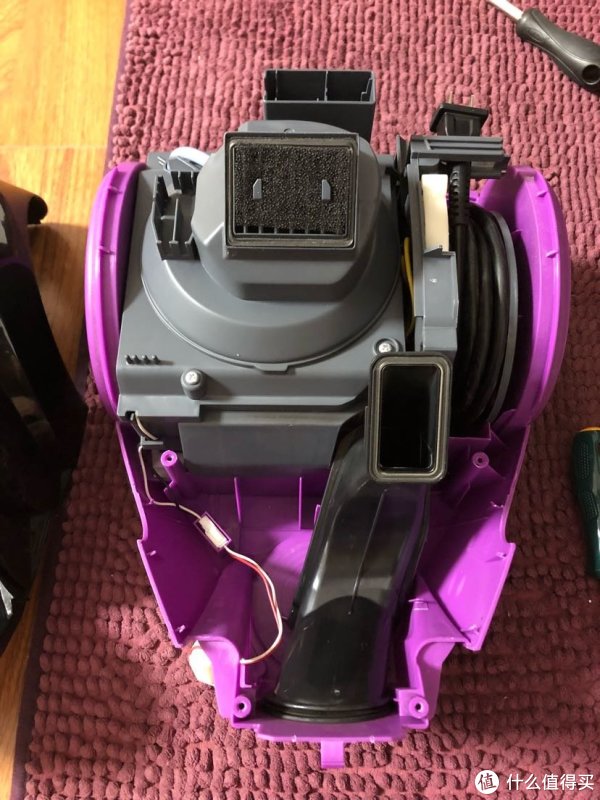

提起上盖,可以看到结构非常简单。电机,电线,管道


??


??

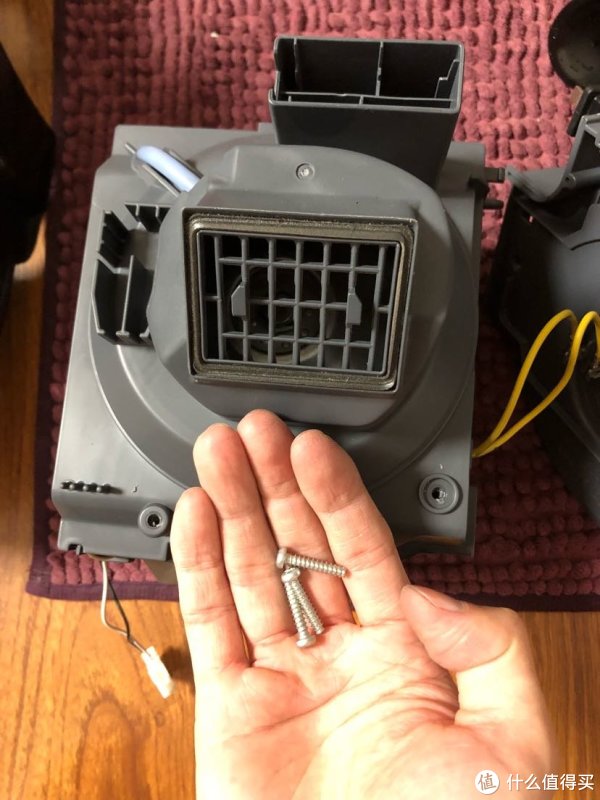

提出电机,3颗螺丝



?

拆掉电机外壳,这里电机上的两个插口做个记号,免得插反



?

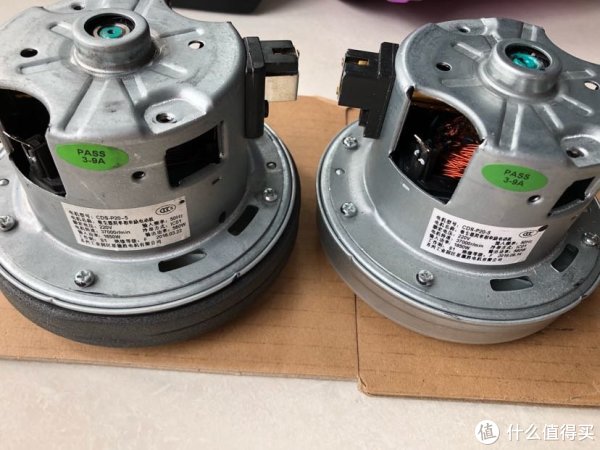

新旧电机



?

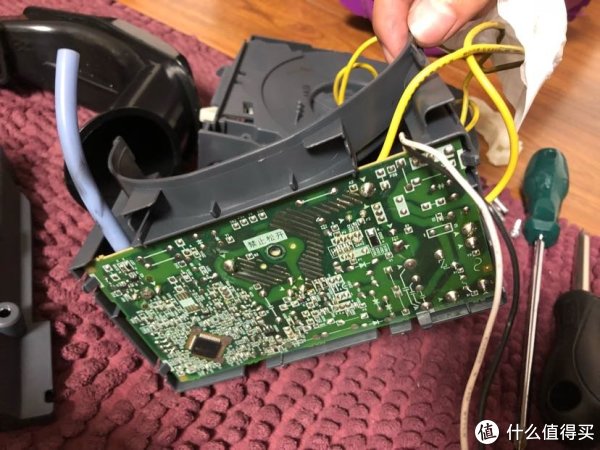

电机旁边的控制板,一共4根线两黄两黑,还有一根蓝色管子连接到吸气口。


?

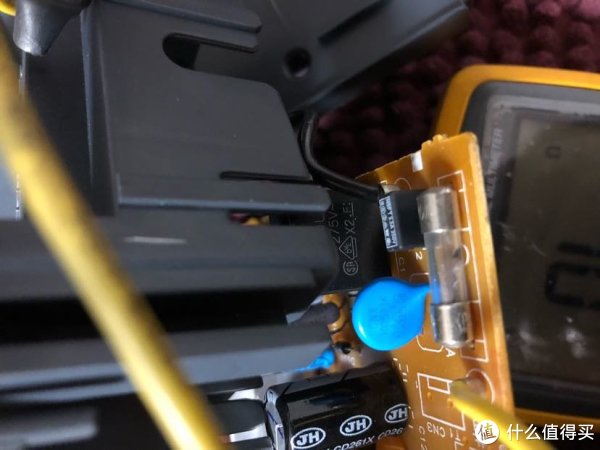

板子上的保险烧了,换个新的满血复活。


拆解完毕,下面是往回安装?

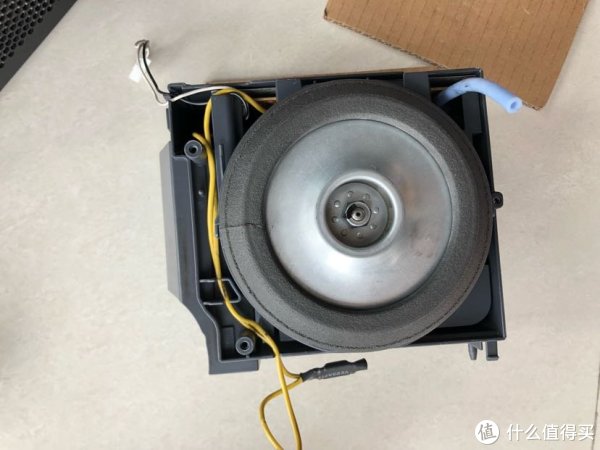

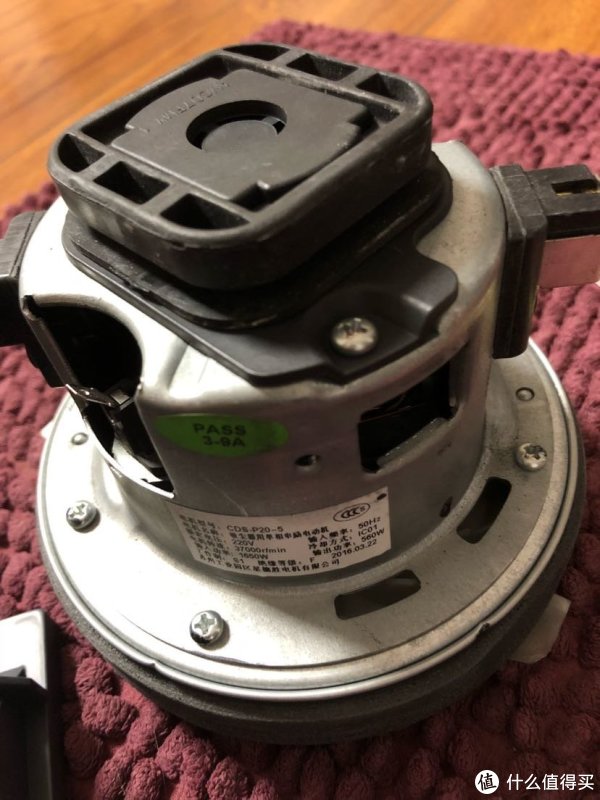

电机装好橡胶减震,装上海绵垫圈。然后插入一侧半圆形壳体(位置是固定的能装好就没错)另一个半圆壳体合在一起。

?



?

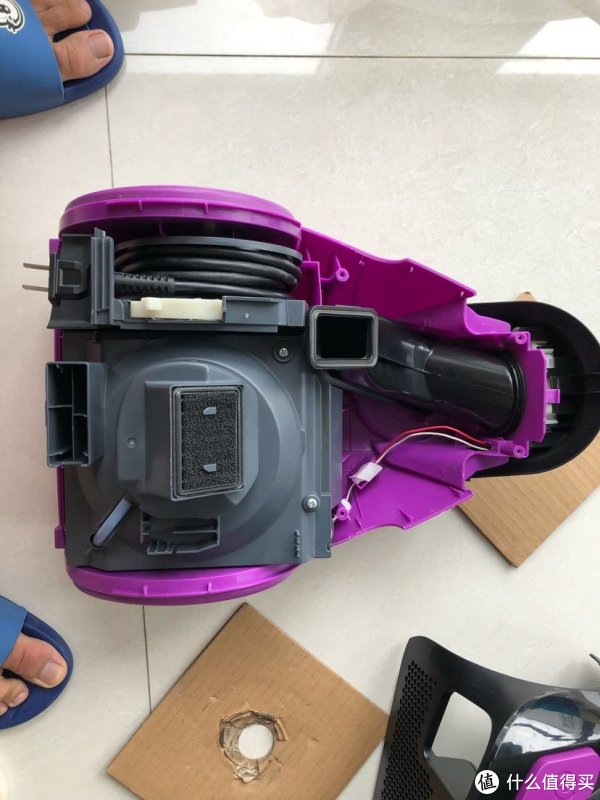

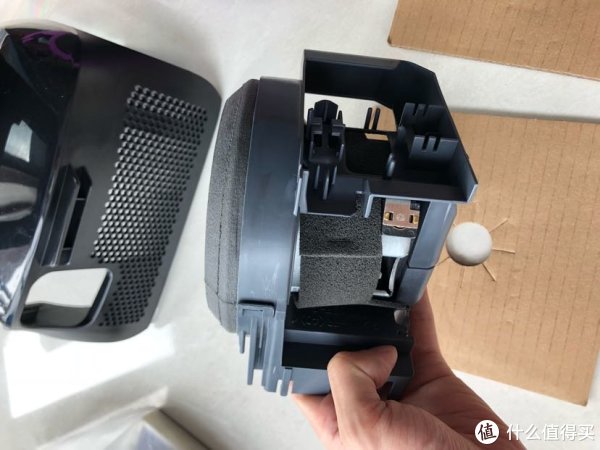

走线图,都有小卡子固定。



?

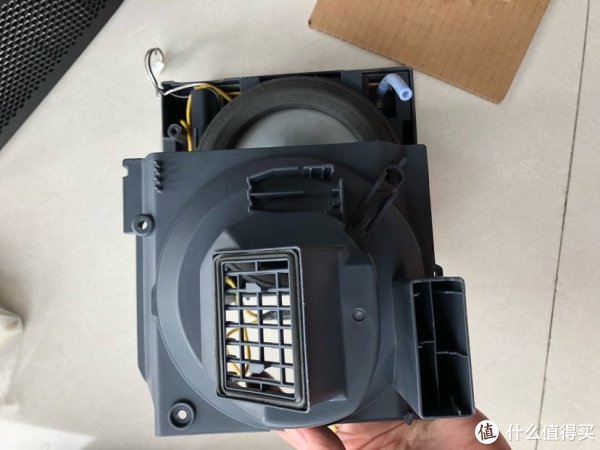

3颗螺丝外壳固定



?

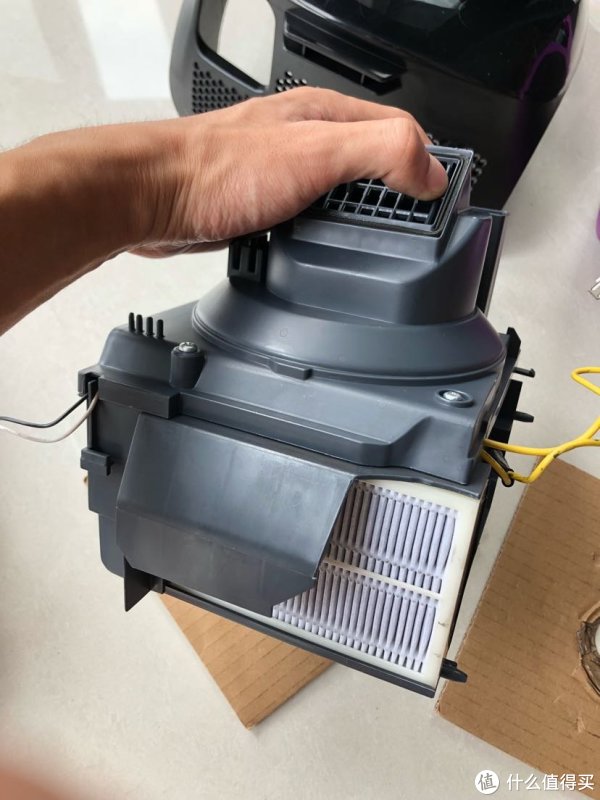

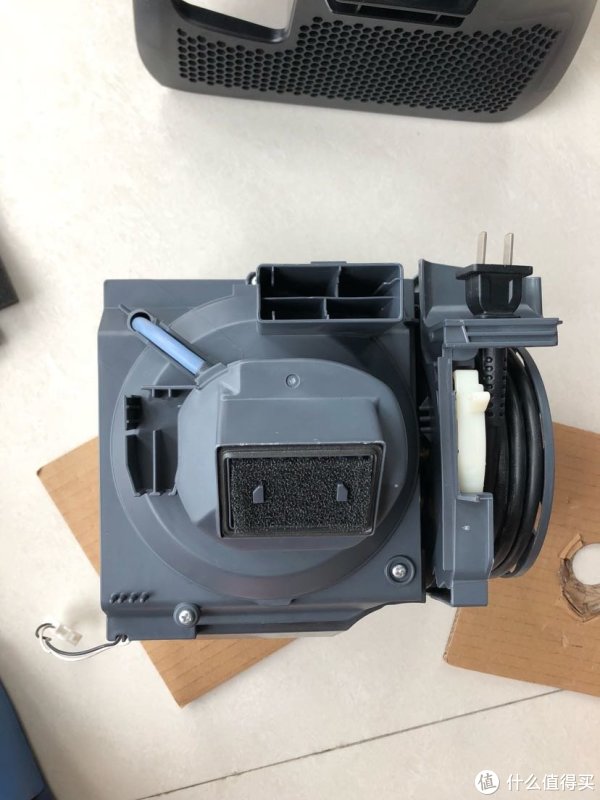

过滤棉安装位置



?

黄色线插到电线上,然后合体,有三个凸起固定位置不会弄错。



?

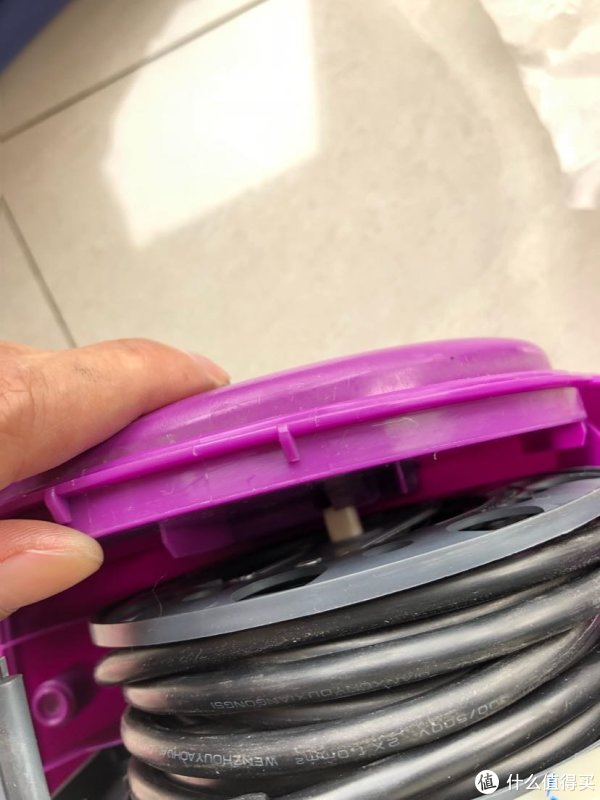

放入壳体,电线上有个白色突起要掰开一点轮子卡进凹槽。见下图





?

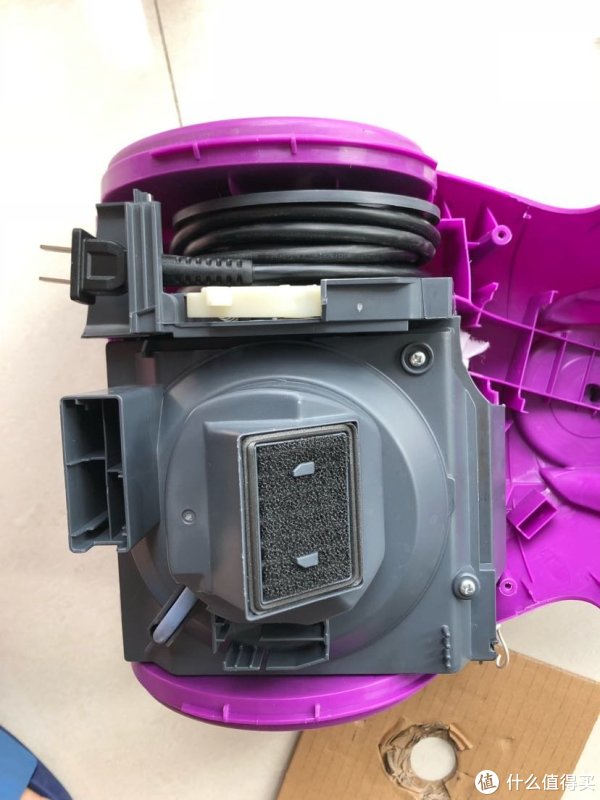

控制电源线位置

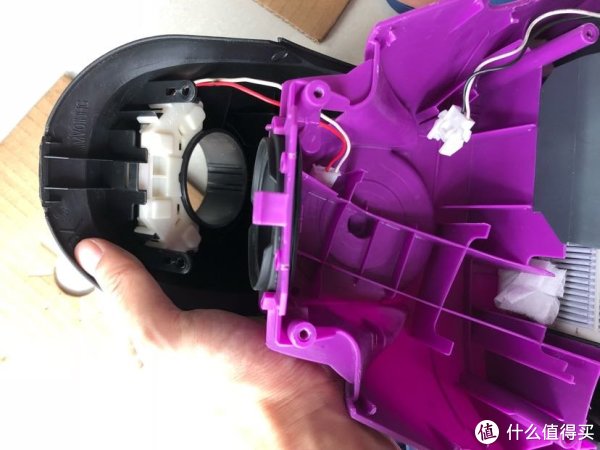

轮子罩安装

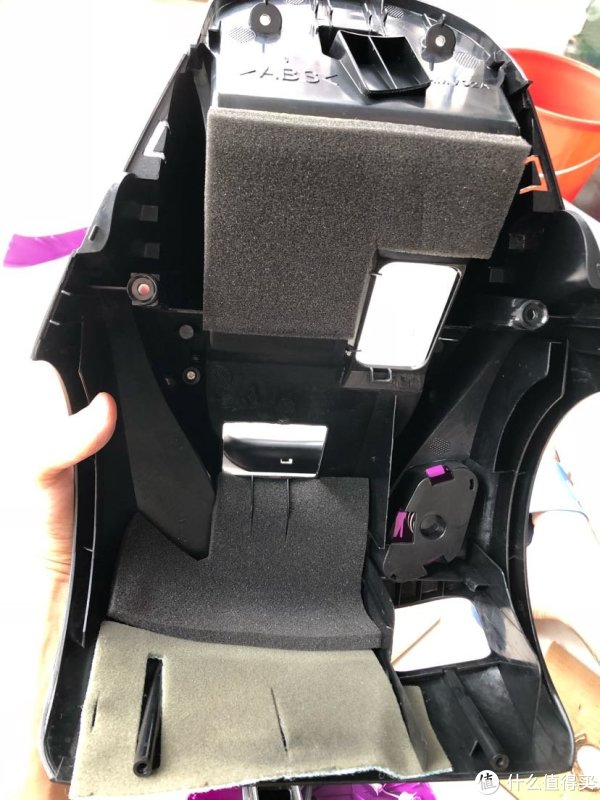

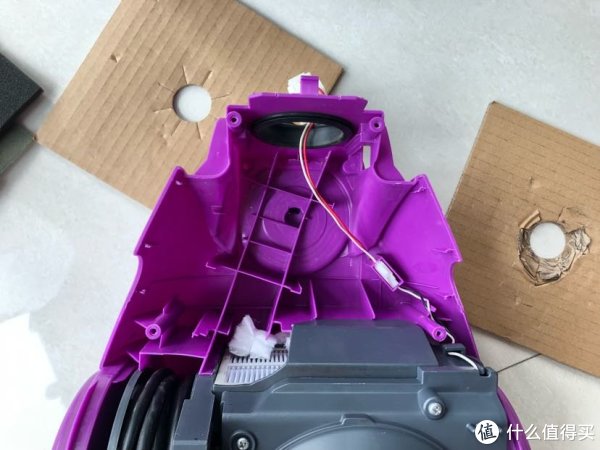

上壳体海绵位置



安装完毕。



在没有吸尘器的这几天。真的是草鸡焦虑(有点小洁癖)。我要赶紧趁双十一抢一台戴森
