Newifi mini AC双频智能路由器外观展示(接口|散热孔|芯片)

【什么值得买 摘要频道】下列精选内容摘自于《选择你,我不后悔---Newifi mini AC双频智能路由器 使用评测》的片段:

外包装

外包装

镜面设计

↑现在越来越多的包装都开始使用这种风格,简约也很简单。(上述两张图片网上转载)

主机:

Newifi采用镜面设计,找不到镜子的时候真的可以拿来当镜子用 但是同时也是一个指纹收集器

正面图

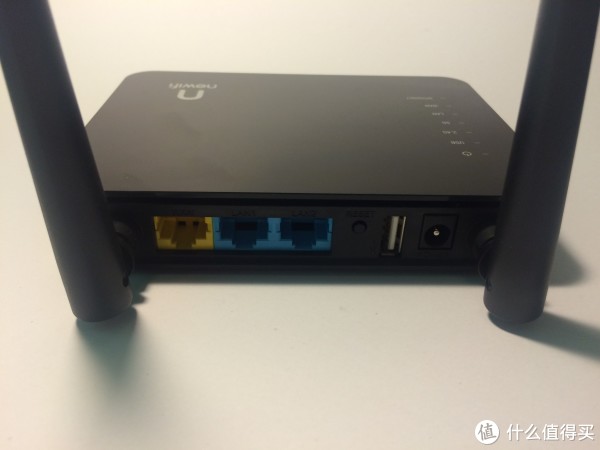

菊花借口部分

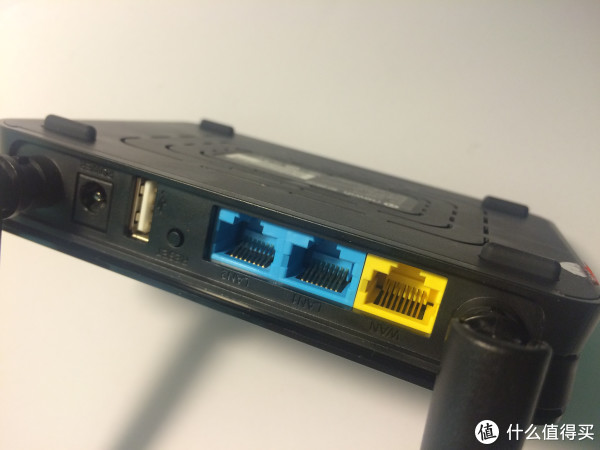

网络借口、USB接口

↑Newifi的尺寸并不大,长度还没有一个手掌长,宽度跟手掌差不多。忘记拍对比图了

菊花部分为三个百兆网口(一个WAN口、两个Lan口)、一个USB2.0接口,外加电源接口。

网路接口也算是良心了,八芯网口,不像某link缩水到四芯

背部:

背部标签及散热孔

腰身散热

↑背部并没有那么花哨的地方,保修标签位于左侧及背部缝隙处。为了给这货芯片加散热片,我已经把这个标签给撕毁

正面刚才已经看到了,镜面设计,没有任何空洞供散热,背面有三环散热孔。完全够用用啊,人家帝都还五环还堵车呢,你这三环散热孔煮鸡蛋呢 腰身也有一条逢供散热用,并没什么luan用。

内部芯片

这款路由器采用无卡扣组装,拆机并不需要螺丝刀,直接一个撬片就行了。

拆机

↑上图是借用NBD社区的一个图,因为我的已经全部装了散热片在芯片上面。看不出芯片部分

可以看到newifi并没有采用屏蔽罩,也没有散热片。

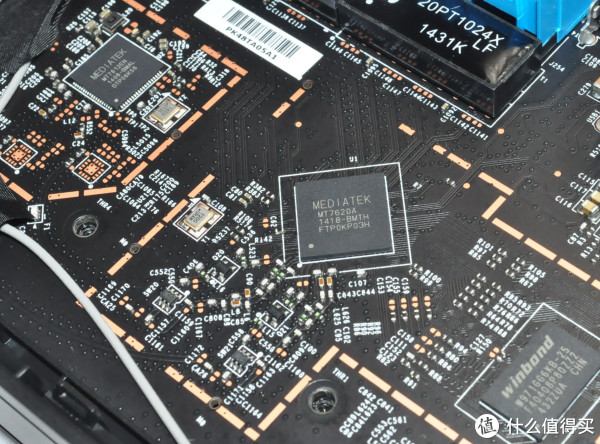

↑三个芯片从左到右分别是

左:联发科 MT7612en 5GHZ 802.11ac芯片 867mbps

中:联发科MT7620A

右:winbond W971GG6KB 128M ddr2

winbond 128M DDR2

↑winbond W971GG6KB 来个特写

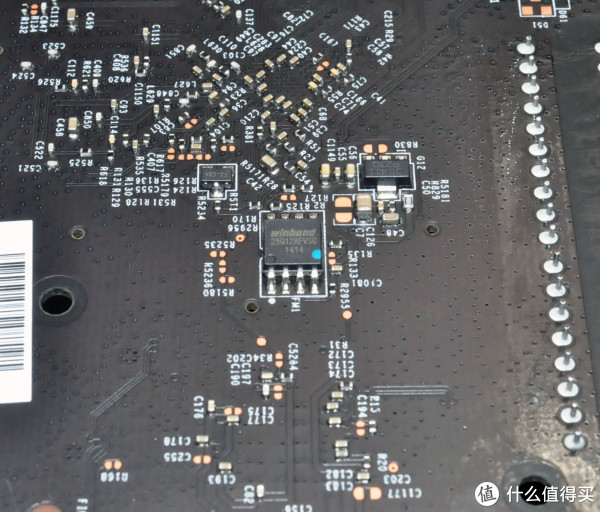

winbond 16MB flash

↑winbond 16MB flash芯片位于PCB板背面

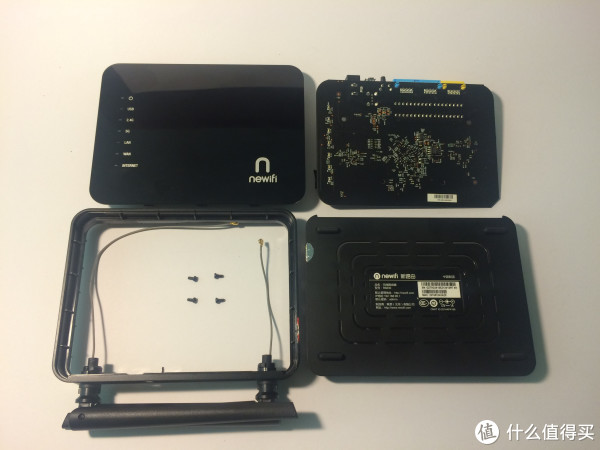

全部拆解

↑把PCB板上面的四个螺丝拆除下来之后你就会得到四块路由零件,集齐七个可以召唤神龙噢


"
