【装机过程】

接下来我们就开始正式的装机，眼尖的小伙伴可能已经看到了，在介绍外观的时候，我们已经在里面装了一个海盗船的散热器，看起来也似乎没什么问题，但是，它并不能用在这个机箱上，为什么呢？现在就开始聊一聊装ITX机箱的那些难点。

一、硬件的布局设计

这台Portal的主板其实是倒置的，但它仍然将电源设置在了常规的机箱底部，也就是主板的“上部”。

这倒置了一个什么问题呢？请先来看看我们的散热器方案。

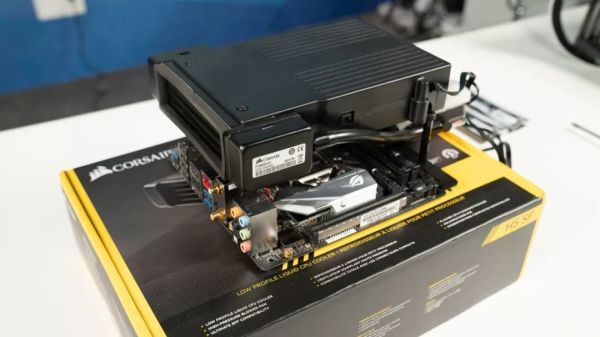

我们的第一套散热器方案使用的是“百元水冷”海盗船的H5-SF，官方宣传高度只有84mm，而且又让出了显卡位，看起来是很完美的选择，但是为什么失败了呢？原因有二：

首先是它和机箱的硬盘架打架了，导致只能拧上一个螺丝，但这可以通过改变安装姿势来解决。第二点就致命了：

安装完的水冷冷排直接侵入了电源安装位，导致了电源的安装不能，致使我们完全放弃百元一体水这个想法。

那么我们接下来就说说另一个难点：

二、散热器的限高

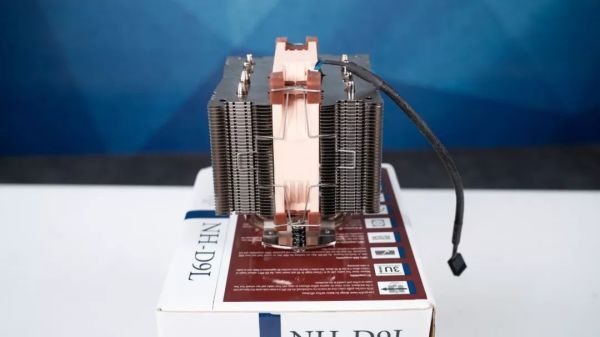

限制ITX机箱散热的因素有很多，如果选择的是传统的风冷，那么主要需要考虑的就是散热器的限高，相比起ATX机箱随便就能塞下D15、大霜塔的设计，ITX机箱的限制就多很多了。Portal官方提供的散热器限高为125mm，那么12cm的塔式散热器就完全放不下了，因此经过我们的筛选之后，选择了猫头鹰的双塔产品：D9L。

这是一款四热管的散热器，但好处是风扇为9cm尺寸，双塔设计，总高度为110mm左右，且不会挡住内存。

涂上薄薄的一层硅脂，准备安装散热。

安装在主板上后，就体现出了ITX主板的特点：“主板装在散热上。”相比起ATX主板，ITX的尺寸非常小，甚至和散热器比起来都觉得又薄又小。

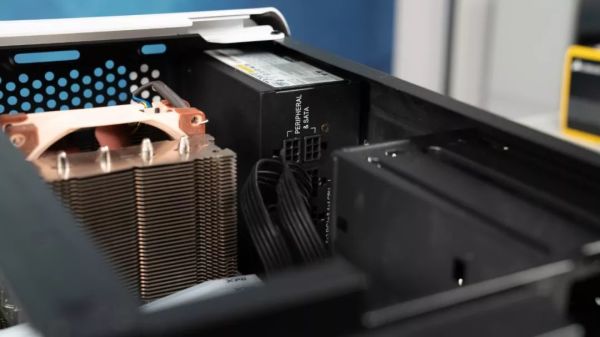

如此一来，就解决了电源和散热的兼容性问题。

接下来就是连接上供电了。

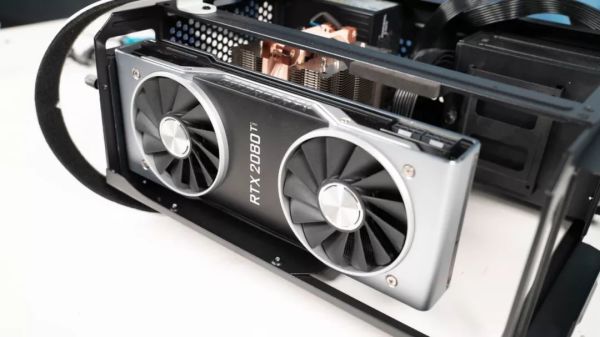

最后一步，给这台ITX机器添加灵魂，安装上RTX2080Ti。

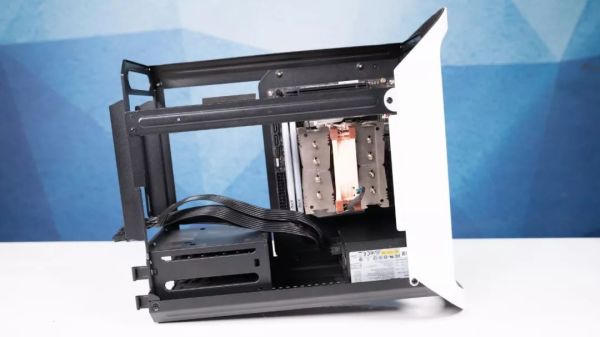

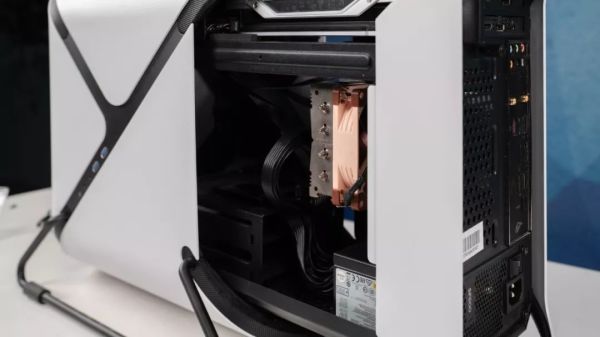

至此，这台火鸟Portal装机过程完成，重新安装到滑轨上往回推上即可。

【总结】

总的来说，由于这台火鸟Portal的内部空间设计得没有这么极限，所以在安装上还是比较顺利的。

硬件部分，CPU我们使用的是i5 9600K，在统一全核心4.5GHz后进行一下FPU烤机，看一下整体的散热情况：

五分钟的FPU烤机温度在85℃上下，用来办公或者玩玩小游戏的话，这个散热条件肯定是够了。

最后再总结一下ITX机箱的装机难点，首先是要根据机箱挑选硬件，电源分ATX和SFX规格，体积较小的ITX机箱一般使用的都是SFX规格的电源，然后根据机箱的散热限高，选择合适的散热器，一般低于80mm选择下压式，120mm可以选择9cm的塔式，大于155mm就可以选择常规的12cm散热器了，不过一般来说ITX的限高都会在100mm左右，所以散热器的挑选还是需要一定时间的。

电源如果能够定制模组线可以给走线带来一定的便捷。在一些机箱内涡扇的公版显卡会相比非公的多扇散热效果好，这类机箱通常几乎没有风道可言，非公的散热器可能会导致机箱内热量堆积。

另外需要注意的就是如今天这台Portal一样，布局不同于常规的ITX机箱，就需要考虑到更多硬件上的兼容性问题，这些问题在装机之前很难意识到，容易造成不必要的硬件采购。
