【什么值得买 摘要频道】下列精选内容摘自于《普及版ErgoDox——ErgoDone二狗蛋人体工学 机械键盘》的片段:
1.主控由Teensy 2.0改为Pro Micro,这在成本上节省了约60块钱。
2.IO扩展芯片由MCP23018改为MCP23017,这里又节约出了约10块钱。
3.为了方便部分用户作为单手键盘来使用,主手由原来的右手改为了左手,左手可单独使用。
4.LED灯由轴灯改到左手的右上角竖排放置,更加的直观。
其他就是走线的改动,以及固件功能上的优化,这些后面再说。

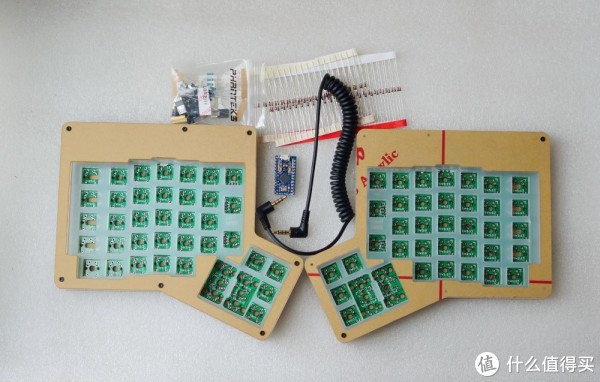

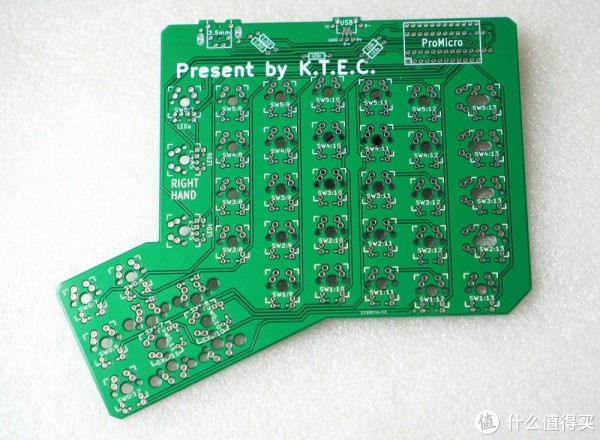

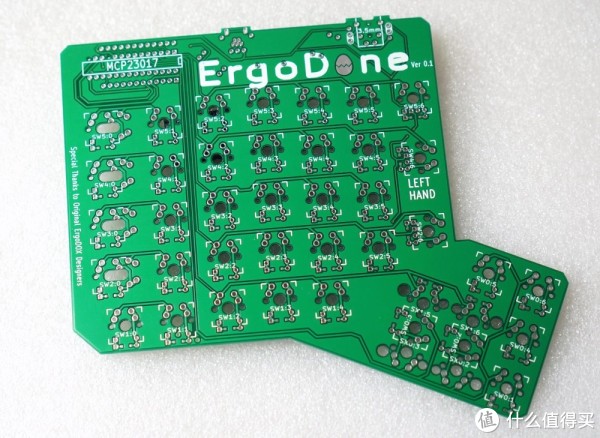

到手物品如下。下面是最早的工程版,区别是这一版主手还是右手。这里包括了亚克力外壳一套(亚克力外壳上的贴纸还未撕掉)、PCB两张(一张用于左手一张用于右手)、以及零件若干。
除了上面这些,要组装它还需要自备轴、卫星轴、键帽以及焊接工具。另外还需要自备一根miniUSB线,没有采用microUSB的原理是这种miniUSB相对来说稳固很多。

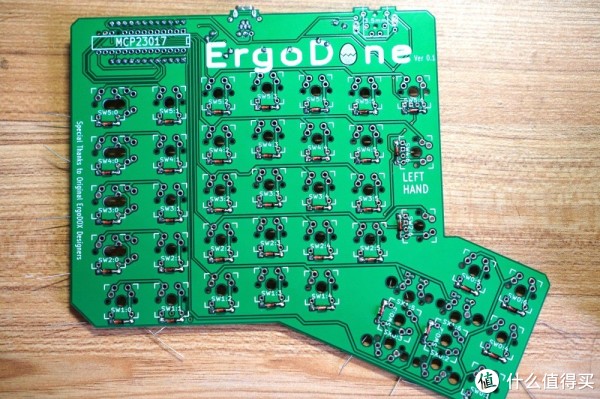

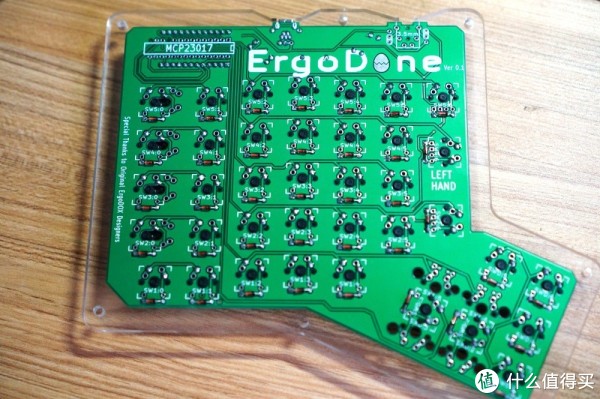

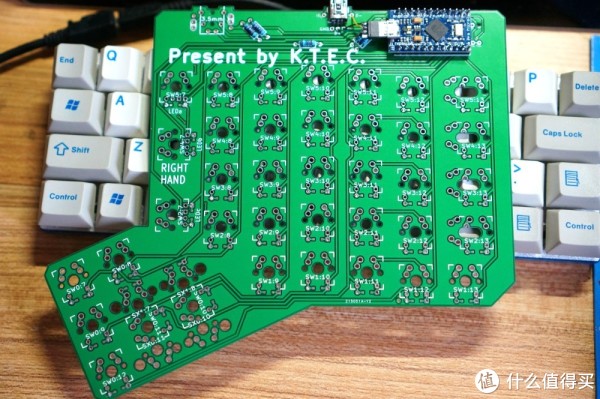

PCB两张其实是一样的,两面使用,一面用于左手,一面用于右手。
所有元件都需要自行焊接,使用的都是非贴片元件,所以焊接难度和焊轴差不多,只是需要多花一些DIY的时间。这也是降低成本的一种方式。
[ Part 2.组装 ]

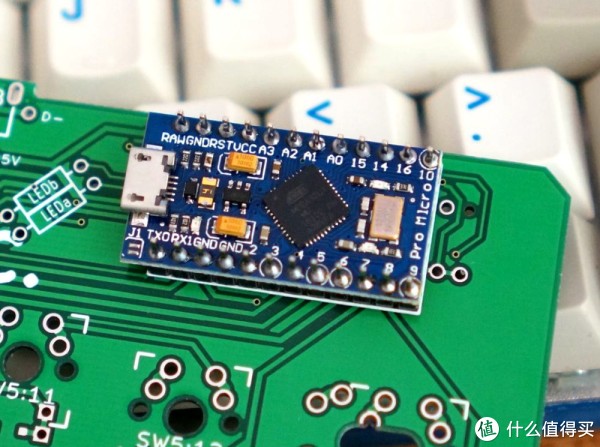

第一步先焊接,从主手开始,先焊主控,我是先把排针焊在主控上,然后再焊在主手的PCB上,注意PCB上的标识以及方向。插针多余的部分可以剪掉,也可以保留,保留时外壳也能放下。

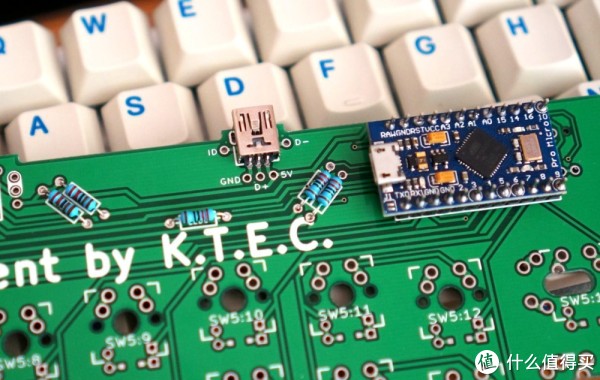

接下来焊电阻,一共5颗,两颗2.2k欧的,还有三个用于LED指示灯的。电阻的话,会看的人直接从电阻外壳可以看出阻值,不会看的就靠下面这个图来分辨吧。其中下面的是2.2k欧的,另外一种是LED使用的220欧的。
PCB上的miniUSB接口也给焊上。

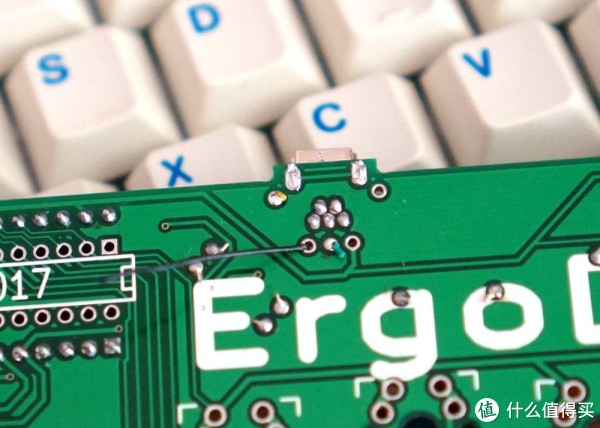

然后这里需要找几根导线,如下图,注意接口的对应关系。至少需要焊接上D+、D-和+5v三根,这样就将PCB上的USB接口与键盘的主控联通了。焊好后插上电脑试一下,识别OK,那么再继续。
焊这几根线,为了好看一点,我是先把线留长一点,从PCB背面拉直了,再焊接的。

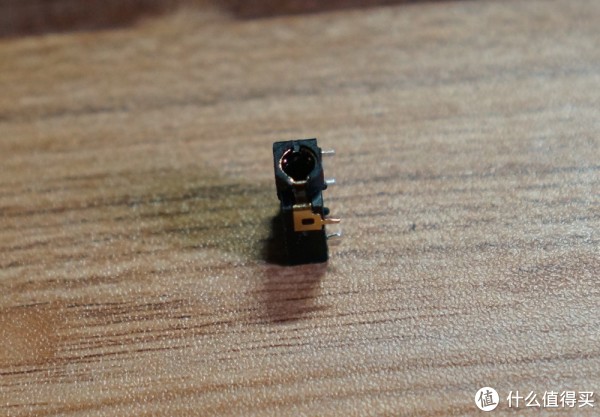

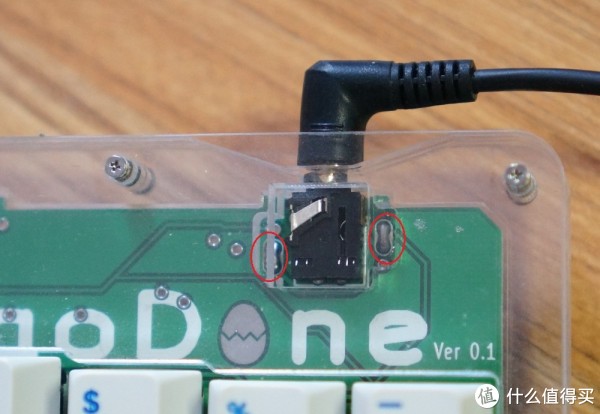

然后再焊上3.5mm的音频接口,主手部分的主体核心部分就焊完了。3.5mm的音频接口焊接的时候要处理一下,两边打磨一下,可以用锉刀或者砂纸或者在水泥地上磨也行,也可以用小刀削掉一点。让它放入外壳后,如下图所示,上下两边不会将外壳顶起。
另外PCB正面,音频口的跳线也要焊接,这时不焊,一会装上外壳并焊好轴后,焊接起来就不如现在方便了。

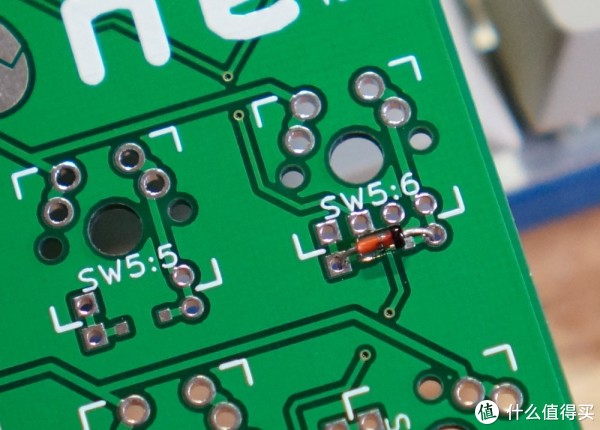

接着,就是比较费时间工作了--焊二极管。二极管有正负极之分,以本次提供的二极管为例,红色那色是正负,黑色那头为负极。然后,对应到PCB板上,方形焊盘的是正极,圆形焊盘是负极。二极管可以焊在背面,也可以做轴内二极管。这里先以焊在背面为例。
每个二极管将腿弯好,剪掉多余的脚,然后再焊接,焊接时注意PCB正面,不要让焊锡突出了,那样焊轴的时候会顶着定位板。

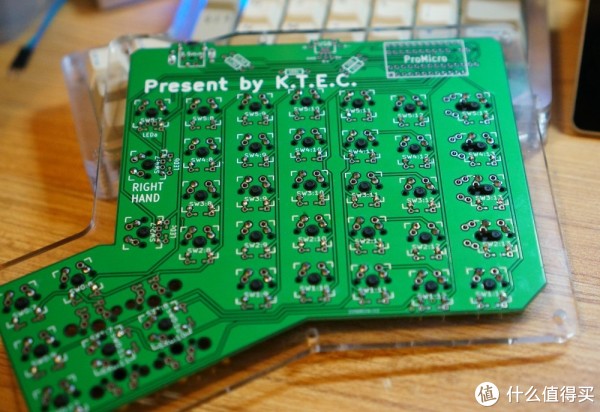

焊完二极管,就可以开始上轴了,这里有一个很重要的东西,定位板,一定要装上定位板再上轴和焊轴。其中2x大键位因为做了可拆卫星轴设计,所以建议使用五脚轴,其实我更建议全部都用五脚轴。

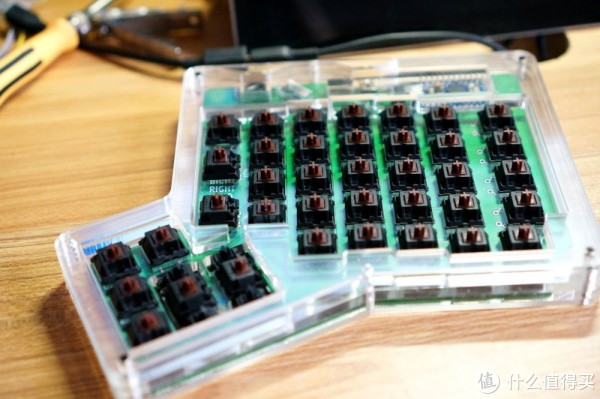

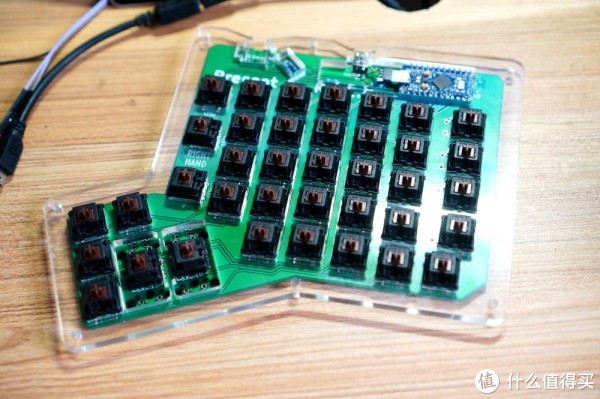

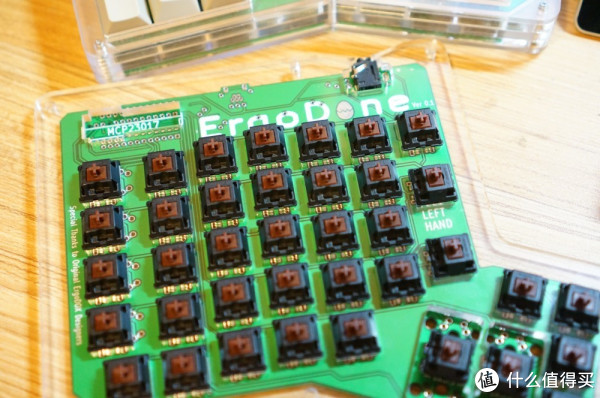

焊完轴,有三个轴可以装灯,支持三个指示灯。轴和灯都焊好后,可以测试一下功能无问题后,外壳就可以装上了,2x大键位的卫星轴也要记得装上。

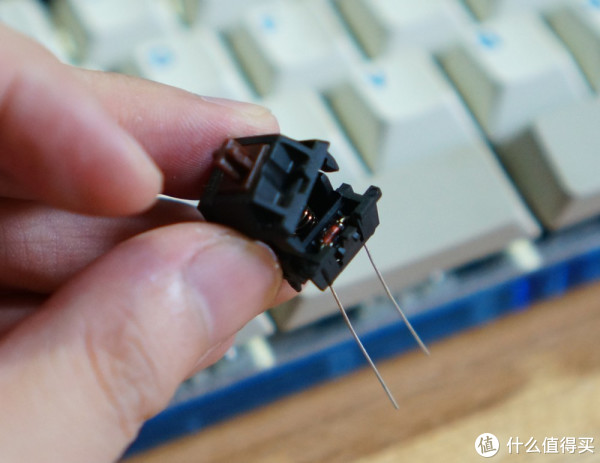

上面主手部分就完工了,副手的核心部分主要是焊接mcp23017和一个3.5mm音频插口。mcp23017的时候要注意方向。我焊接副手时,使用轴内二极管。先开轴盖,不会的网上找教程,然后把二极管放入轴内,轴内二极管也是樱桃原厂键盘的做法。如果左手和右手都用轴内二极管,注意两边放轴内的二极管方向是不同的。
轴内二极管一定要注意方向都正确,要是反了,这个按键就用不了,而且要重新给二极管换方向就得拆了轴再换了。
剩下的就是时间问题,装好所有的二极管,焊好轴和二极管,剪掉多余的二极管脚。

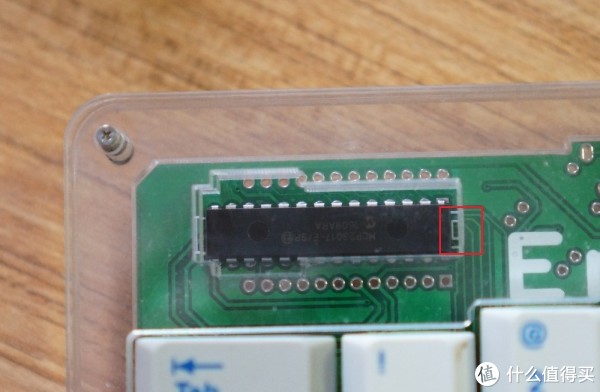

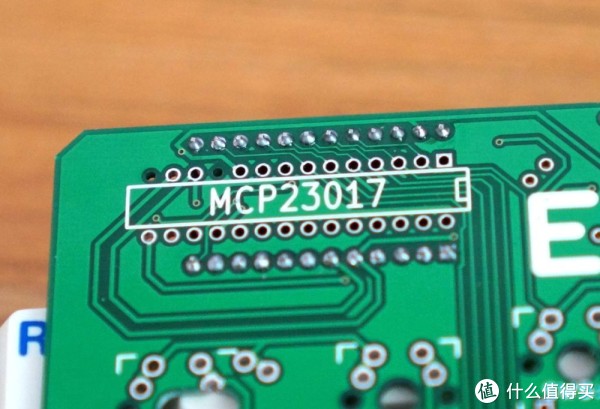

先前说过副手的mcp23017的方向问题,焊的时候注意PCB上的这个丝印标示,与元件上的对应,这个焊反了会很难拆的,切记别焊反。量产版的PCB,在mcp23017的旁边,还有一颗电容需要焊接上。

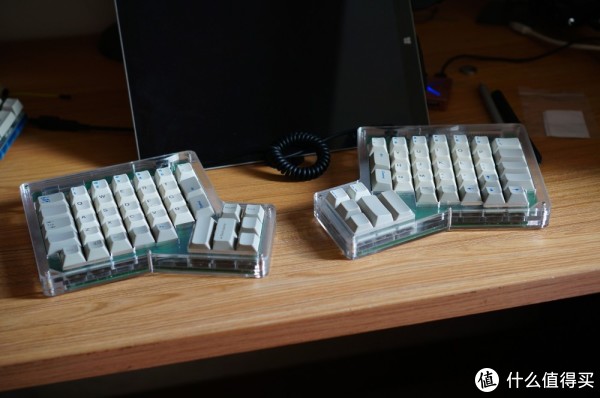

所有的都焊上后,同样测试一下与按键连接无问题,就可以装上外壳了。我随便拼凑的一些键帽装上的,毕竟穷,就请诸位不要吐槽键帽了。
