【什么值得买 摘要频道】下列精选内容摘自于《慎入！！！电池傻傻充拆解———LITELONG 力特朗 电池充电器小测》的片段：

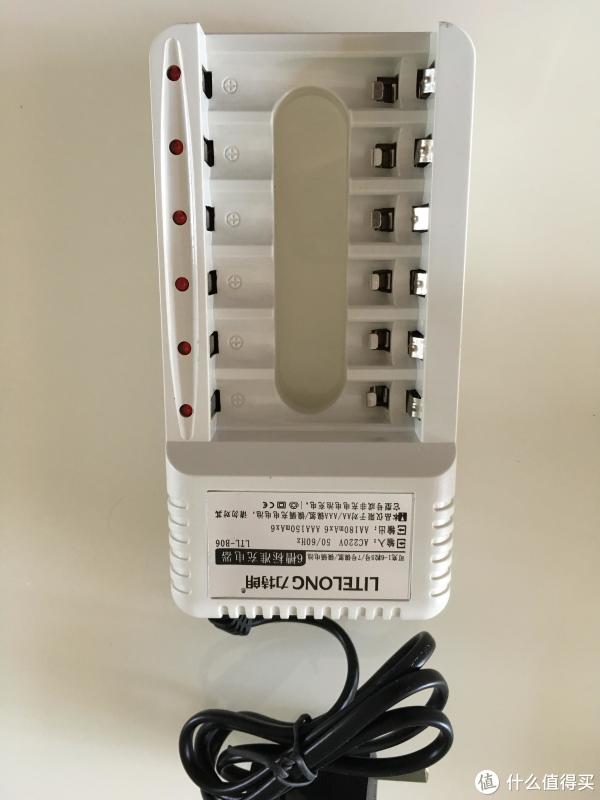

正面
反面 ，话说 一白遮三丑，白色的机身算不上太丑，上面的标签是贴的标有参数、型号、认证。

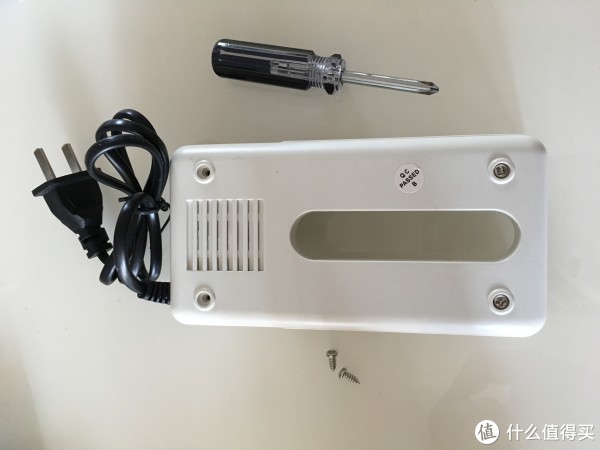

废话不多说，拆，四个螺丝，没有卡扣，轻松打开。

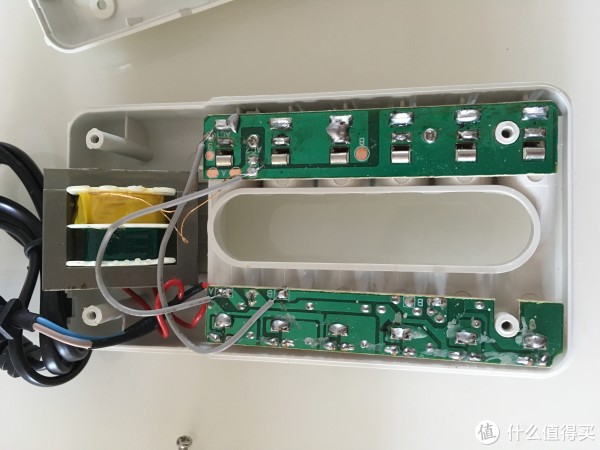

打开之后，这样的焊点，这样的残留，可能出自小学生之手。

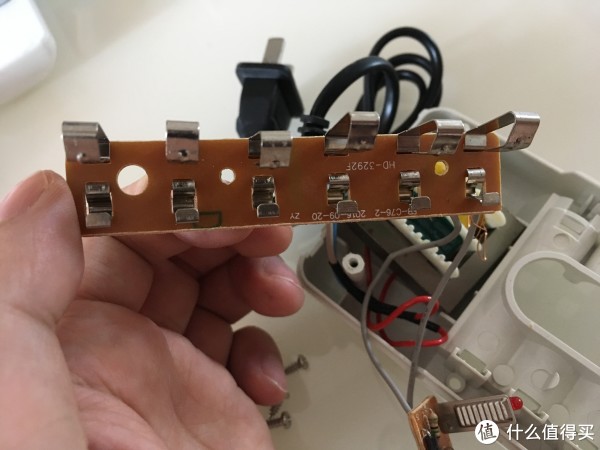

翻开背面，这样稀疏的线路，当然不指望找到多高级的电子元件。

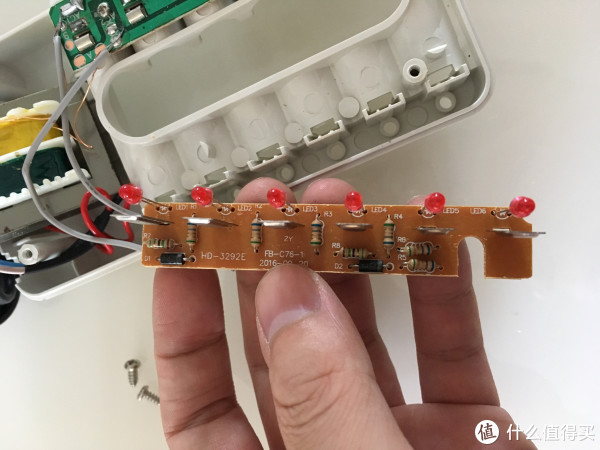

可怜巴巴d额 两个二极管六个发光二极管，加上八个电阻，就是这个充电器里所有了。
另一边。

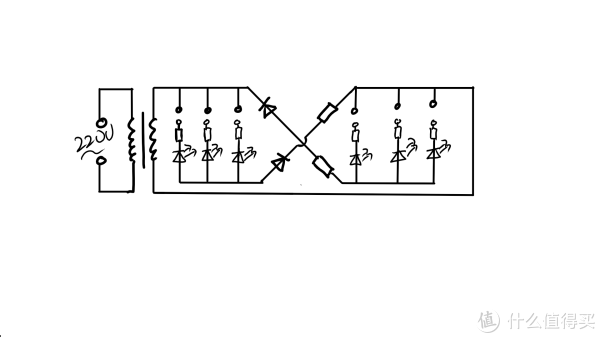

简单的 画下电路图。
这样的灵魂画作，想吐槽就吐槽吧
。
半桥整流，线路简单。低成本。
没事再测几个电压吧，看看充电器靠不靠谱。

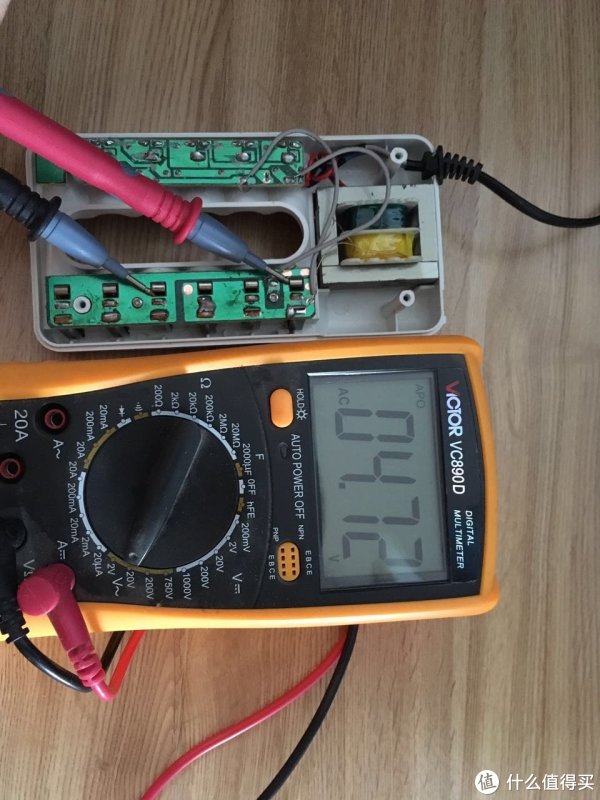

变压器输出 4.72V交流。
半波整流后，还剩下2.4V 交流 ，

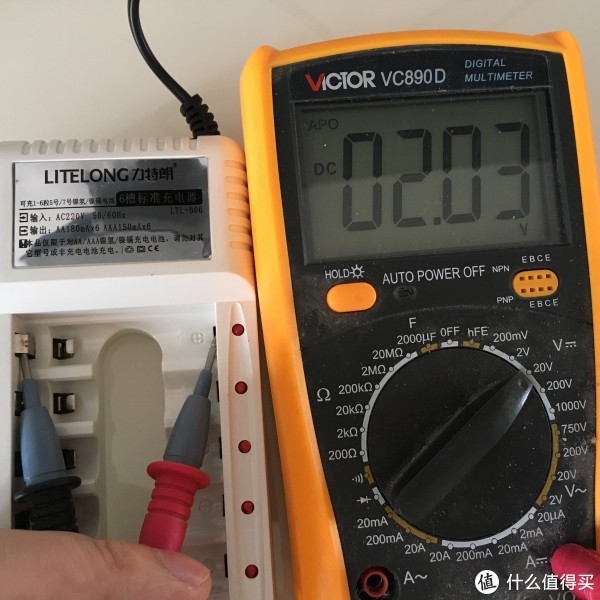

空载电压 2V

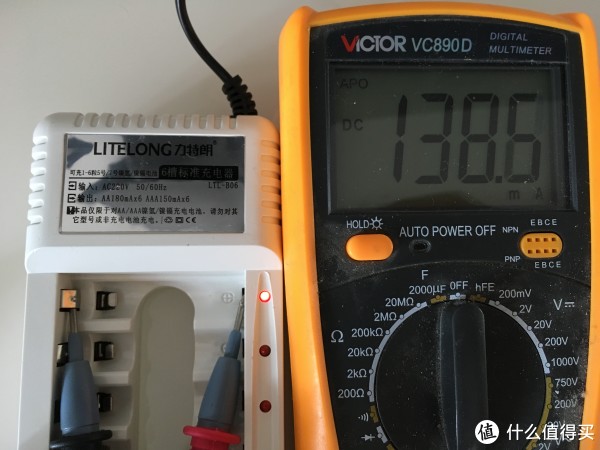

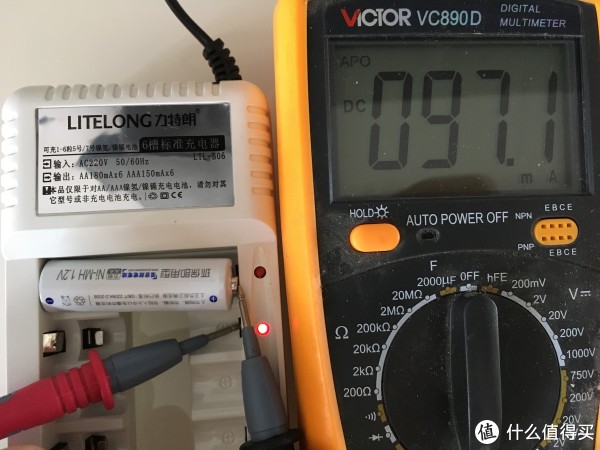

空载电流138mA，比充电器上标的电流要低不少。
放上电池再测。

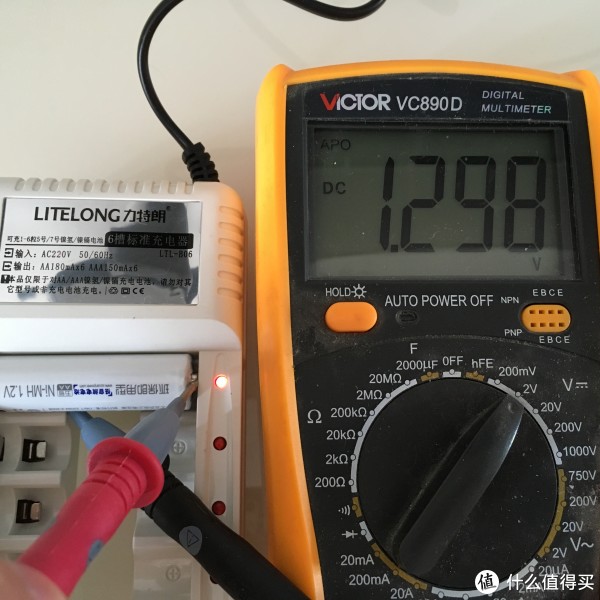

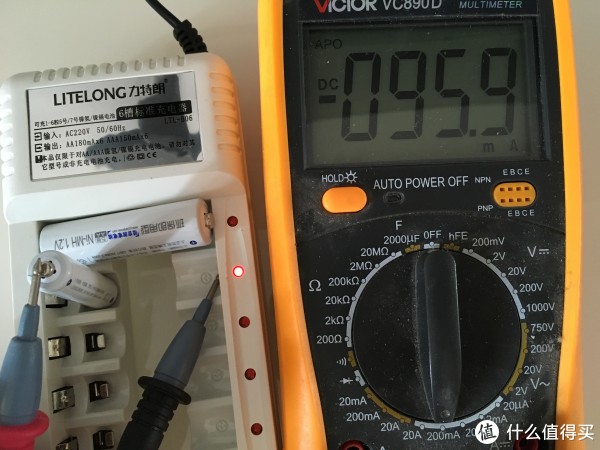

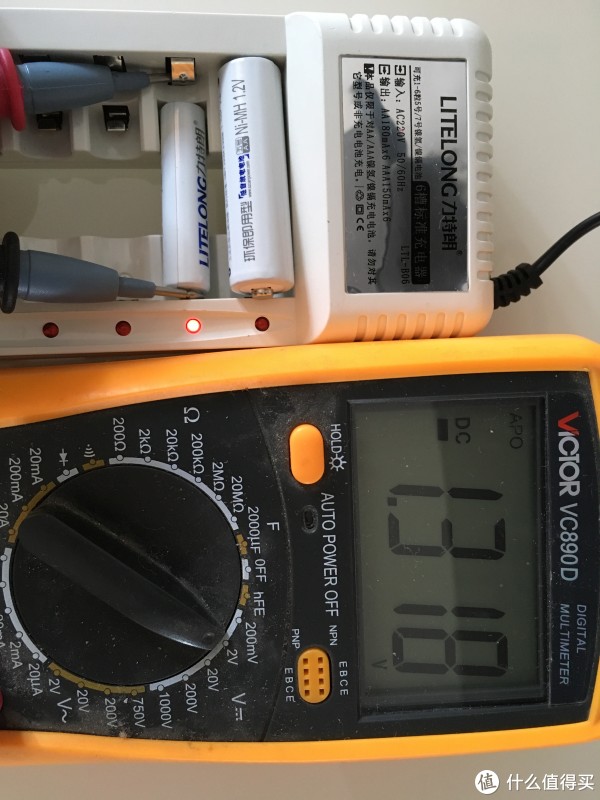

电池端电压 5#1.298V、 7# 1.318V，充电电流在96mA左右。
估计跟电池电压、容量、内阻有关系。
"
