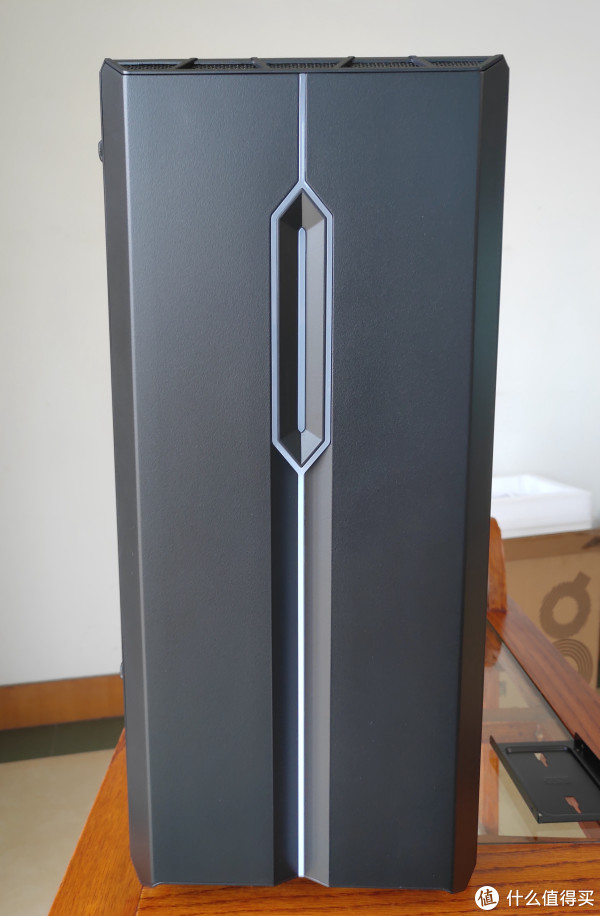

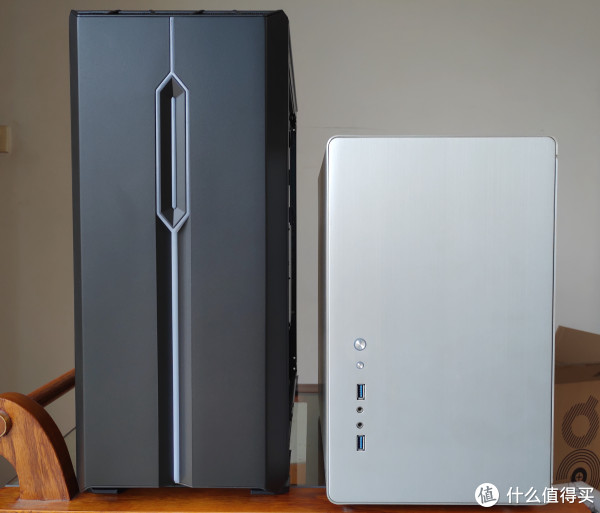

跳过开箱说外观，T20前面板为塑料材质，中间白色线条为RGB灯条，看设计元素有点类似联力双子座，但实际两者的面板构造和进风口设计完全不同。

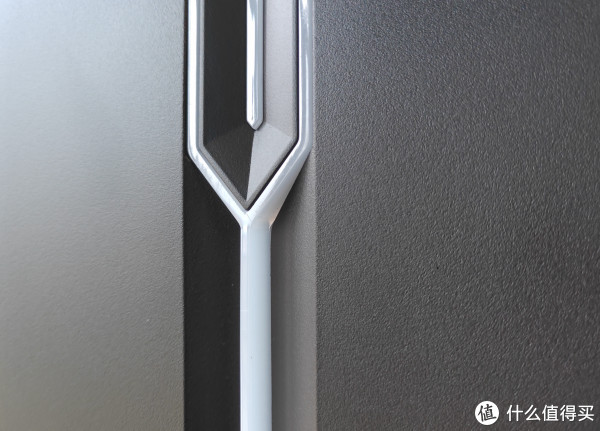

灯条并不是简单的平面镶嵌在面板上，而是有一定进深的结构件，与面板中间一条内凹折线组成折面造型，即便在不点亮灯条的情况下，也具有美感。

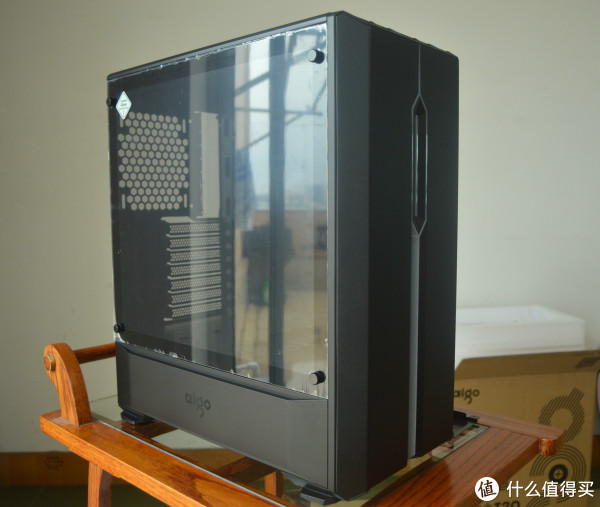

左侧面，上半部分为4mm厚的钢化玻璃盖板，下半部分为塑料覆盖件。

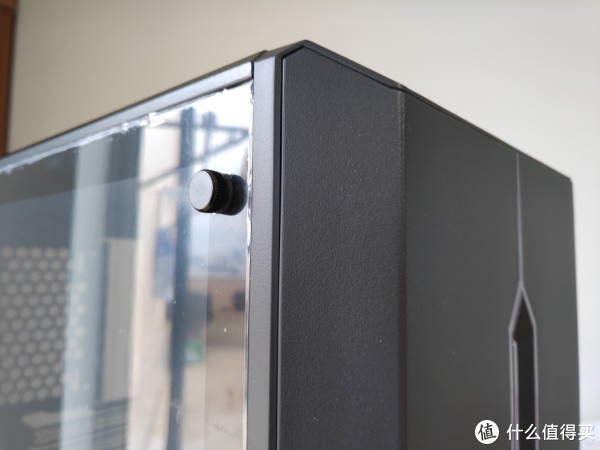

钢化玻璃由四角的四颗手拧螺丝固定在机箱。

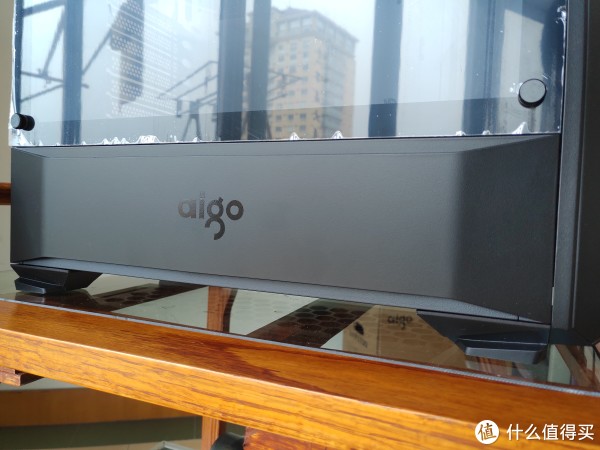

底部塑料覆盖件有抛光处理的爱国者LOGO。

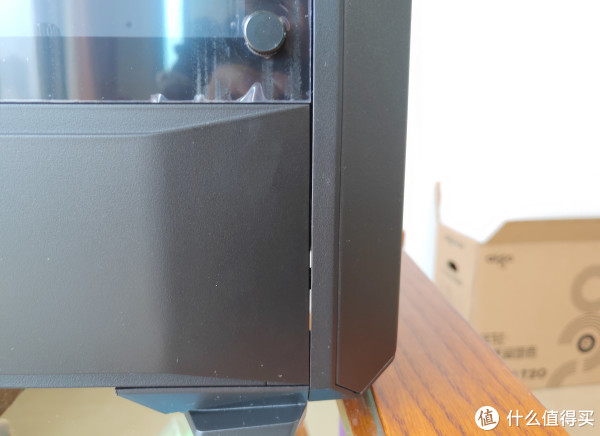

覆盖件边缘与机箱前面板之间存在一条缝隙。

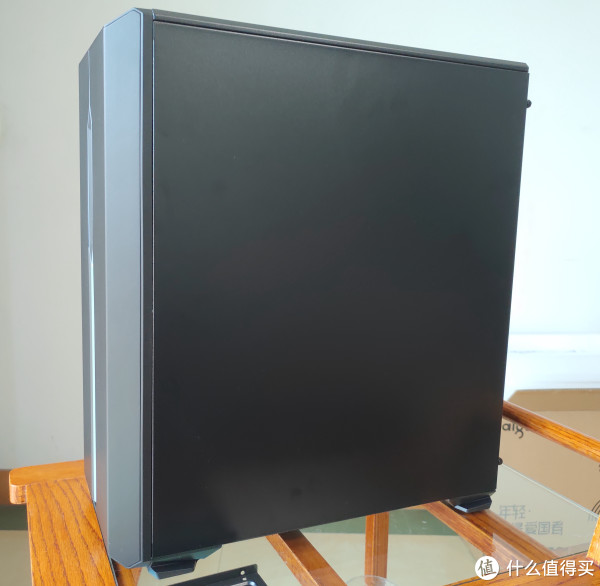

右侧盖板为与机箱主体相同的金属材质。由机箱背部的两颗手拧螺丝锁定。

下方边缘与前面板之间同样存在一点缝隙。

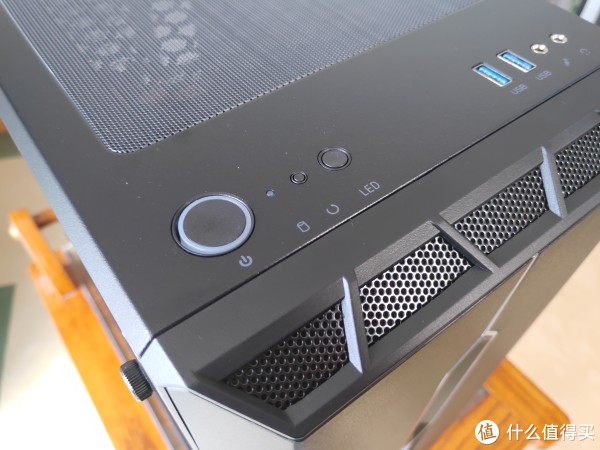

机箱顶部，首先前面板到顶部的折面区域设有进气口，并非磁吸式防尘网，而是金属网面下铺了一层薄海绵起到防尘作用，不方便后期拆洗。前面板与金属机身的接缝紧密，按键及IO接口部分设计在机箱的金属顶盖前缘，左侧依次是电源键、硬盘灯、重启键、LED切换/开关键。

右侧依次为USB3.0接口*2，麦克风接口、耳机接口。

顶面设有大面积的出风口，并配有磁吸式的防尘网。内部蜂窝状的金属网格上可安装12cm*2或14cm*2的机箱扇。

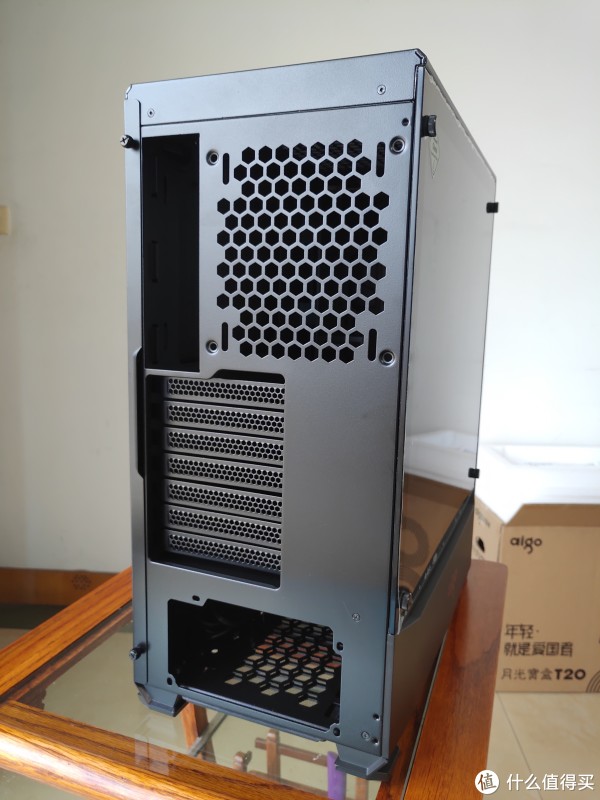

机箱背面，上端IO接口挡板位置旁的蜂窝网格出风口处可安装一把12cm或14cm的机箱扇。

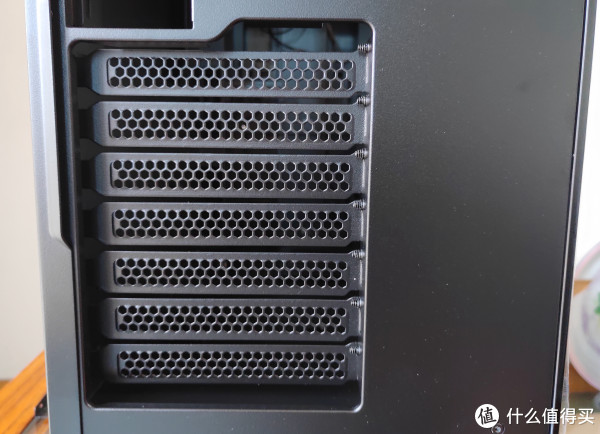

PCI-E位置共7条可拆装的网格挡板，两块挡板之间并没有其它机箱上常见的隔断设计。

底部即是电源安装位置，支持ATX电源。

同时从背面一些细节可以看出T20金属机身部分的制作工艺，比如此处机箱顶部的屋檐式棱边，以及两块金属件的接缝，都做的非常工整。

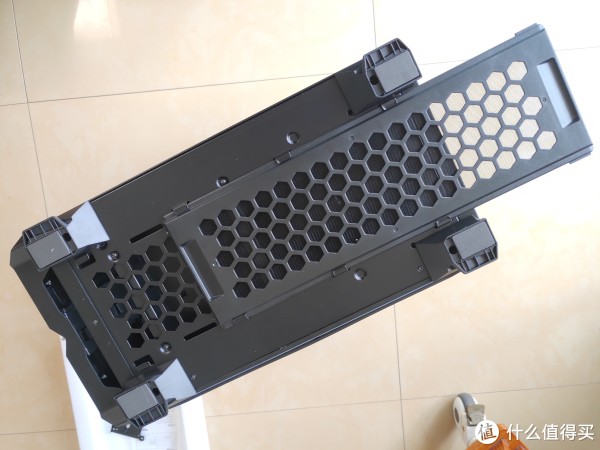

机箱底部。大面积的蜂窝状散热孔，可抽出式防尘网方便清灰，

机箱的四个脚为塑料材质，造型经过设计并非简单的圆柱形，底部贴有类似泡棉材质的防滑垫，如果是橡胶材质更佳。

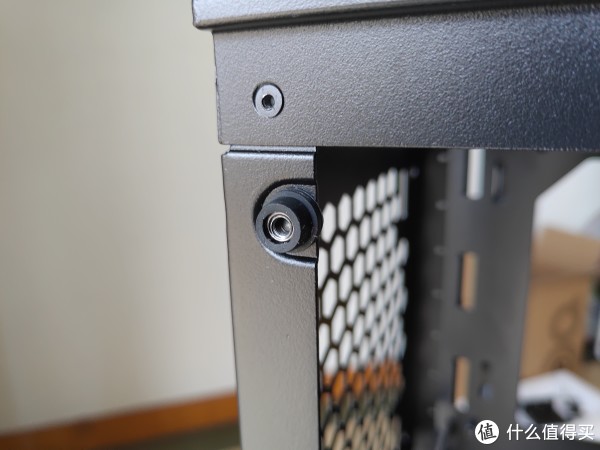

拆下左侧玻璃侧板，可以看到固定玻璃侧板的螺母座套有一圈橡胶，避免钢化玻璃与螺母座硬碰硬造成破碎，同时也起到消除共振的作用。

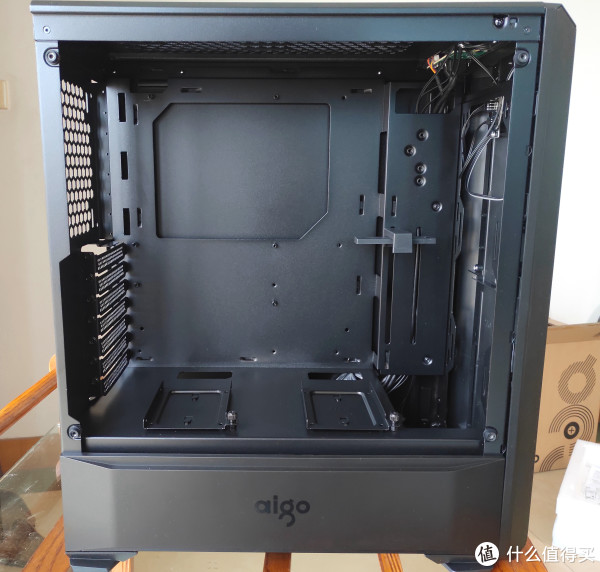

内部主板安装位置，T20支持安装ITX——ATX规格的主板，孔位精准，配件袋里配有主板安装螺孔柱。

内部底面位置有两个可拆卸式2.5寸硬盘硬盘支架，各由一颗手拧螺丝锁定。个人觉得这么大的空间完全可以将其中一个设计成3.5寸兼2.5寸的硬盘支架。方便用户额外再加装一块3.5寸机械硬盘。甚至留四个3.5寸硬盘的安装孔位也行。

主板位右侧的背线盒及走线孔，可调节长度与高度的显卡支架安装在背线盒上的纵向镂空处，机箱前方支持安装12cm*3或14cm*2的机箱风扇，进风依靠机箱前面板上下的进风口。

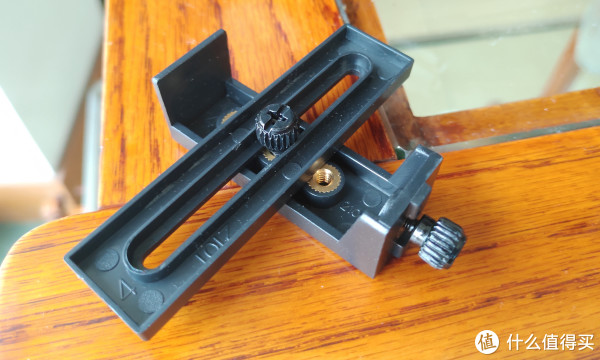

显卡支架细节，有三个铜制进深调节螺孔座，松开手拧螺丝可以调节支架的前后长度及平移角度。

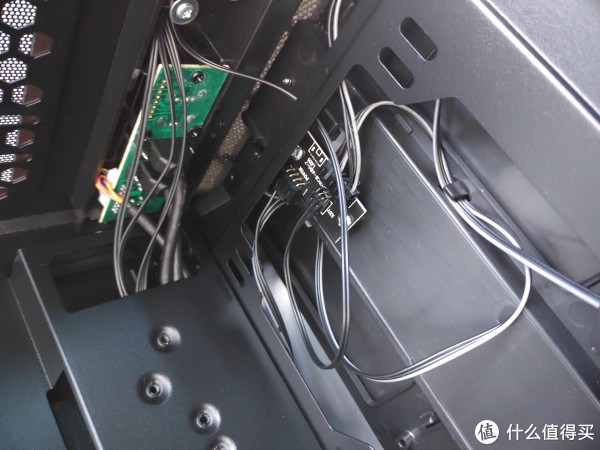

位于顶部的USB3.0及耳麦接口模块，和位于前面板后方的灯条模块。

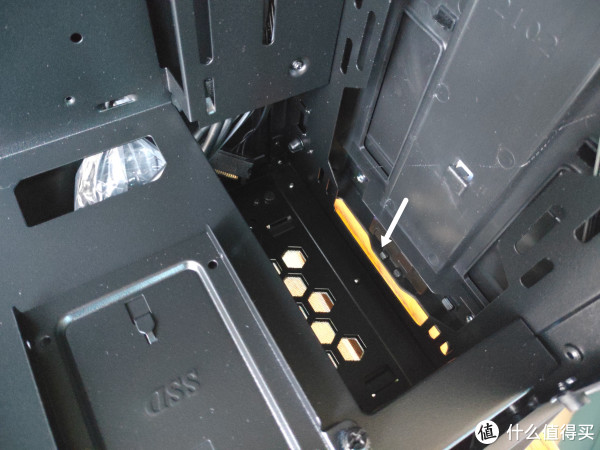

图片白色箭头指向位置，拆卸前面板时需要将手从下方开口处伸到这里，然后握住此处用力向外将前面板掰出。这种面板拆卸方式是否合理稍后再讲，下方的开口处没有设计防尘网直接空着，容易造成灰尘被前置风扇从此处吸入机箱内部。这样一来，机箱底部大面积的抽拉式防尘网也形同虚设了。

打开机箱右侧金属盖板，首先看下这块盖板的折边工艺，做工一丝不苟，盖板卡扣与机箱相应位置对地非常精准，官宣0.8mm厚度的板材用料实实在在（其实据很多评测实际测量远不止0.8mm，该机箱很多处金属部件已经超过1mm），侧板拿在手里，重是一回事，更重要的是不会像很多0.6mm机箱的侧板那样由于板材的薄和软造成扭曲形变。

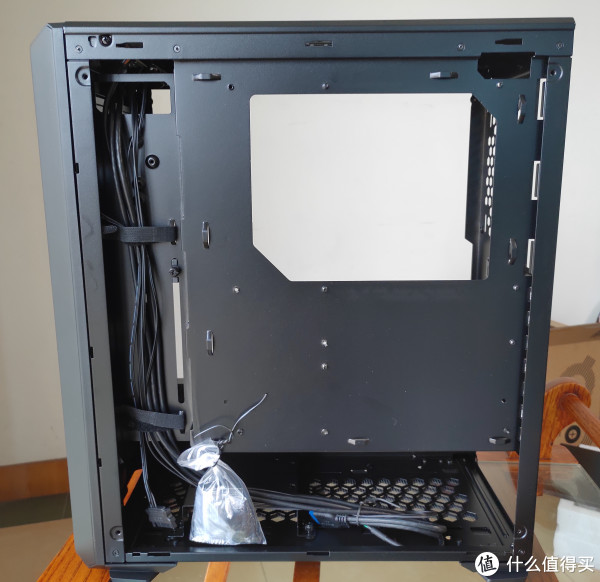

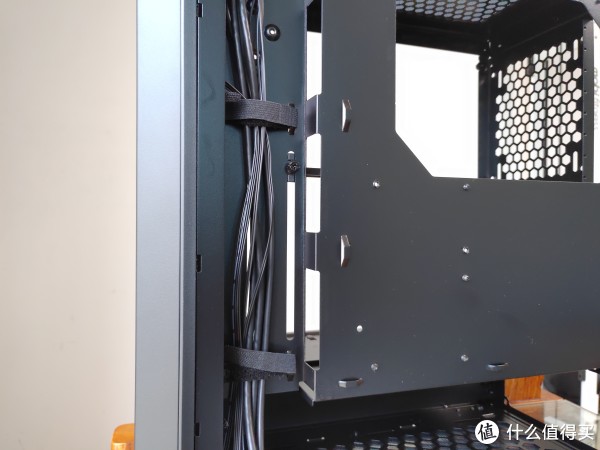

主板位背面。左侧是内凹的理线盒，上下设有两根魔术贴束线带，机箱前面板的的线材全都固定于此，此外配件包也系在主板位背面，螺丝、橡胶垫、易拉带等配件齐全不再详细描述。主板安装背板四周有9个冲压孔，方便使用易拉带理线。

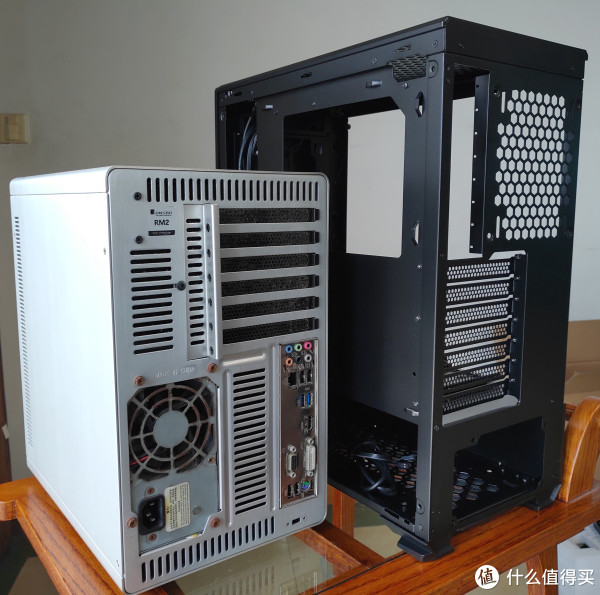

这里插个题外话，在后期使用中不知是顶置USB3.0线材问题还是主板BIOS设置问题（已经调节过无数次均无效，最多只能设置在2.0模式下正常运行），顶置的两个3.0接口均无法正常使用移动硬盘，连接移动硬盘就掉盘掉电，这个情况虽然在乔思伯RM2上也有，但好歹RM2的前置双3.0其中一个是可正常使用的。后来换了一条线材还是同样情况，但偶尔又有一个能正常运行，不知何故。
