包装上透出浓浓的工业风，不过本身就是面向企业的产品，倒也不用太花哨。侧面贴着产地等标签，这款交换机为台湾制造。

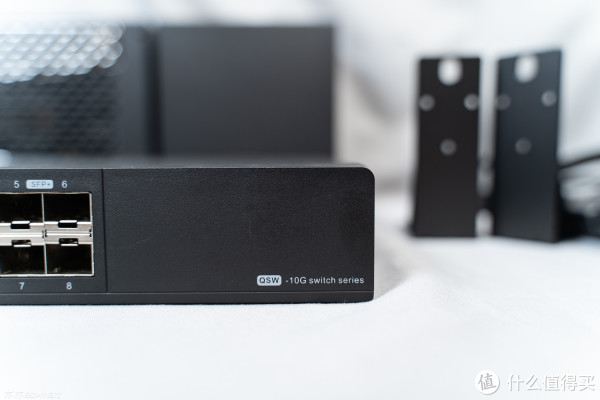

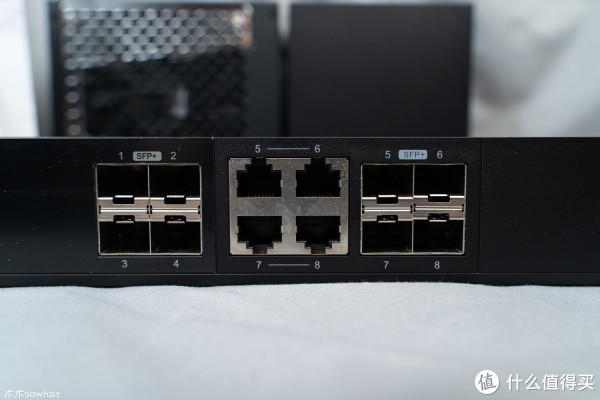

交换机通体也是黑色，正面面板左侧为QNAP标识和指示灯，左侧1-4SPF+万兆光口，右侧5—8为四个万兆电口和SPF+ 复用端口，右下角为10G交换机系列的英文标识。整个前面板看起来略有些空，可能是从散热考虑，没有做的特别紧凑。

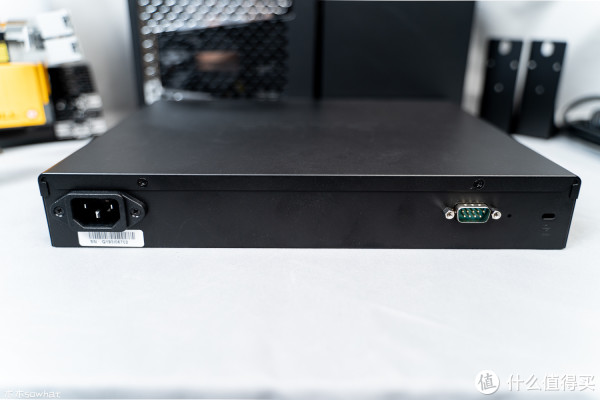

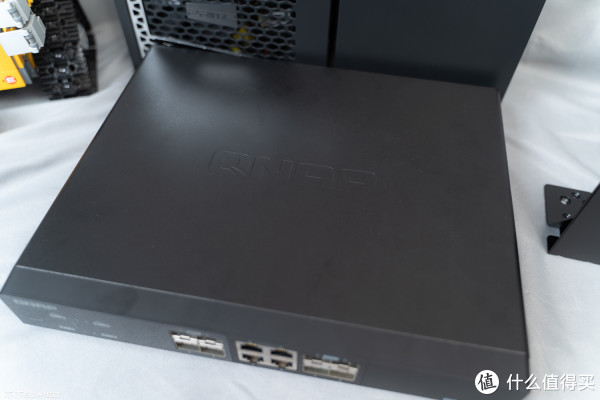

交换机外壳为金属材质，上盖有QNAP的LOGO。一侧有两枚小散热风扇，风扇边上有机架安装的螺丝孔，背部则为电源接口和COM新产品和防盗锁孔接口，另一侧则为镂空的散热孔。

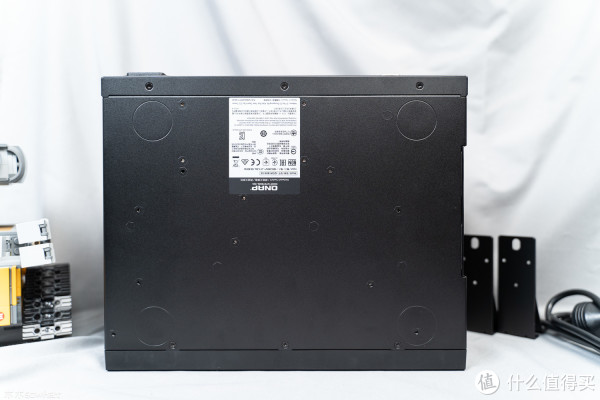

底面有脚贴定位位置和产品铭牌。

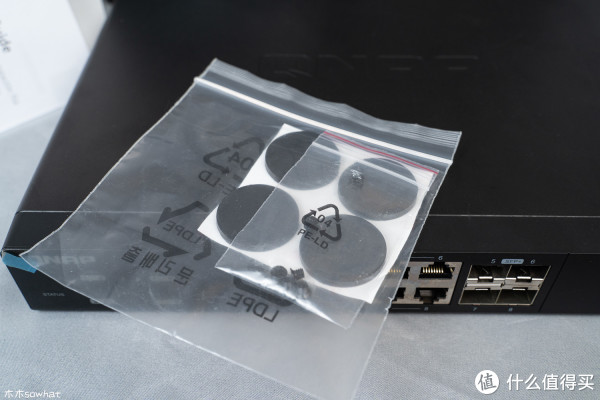

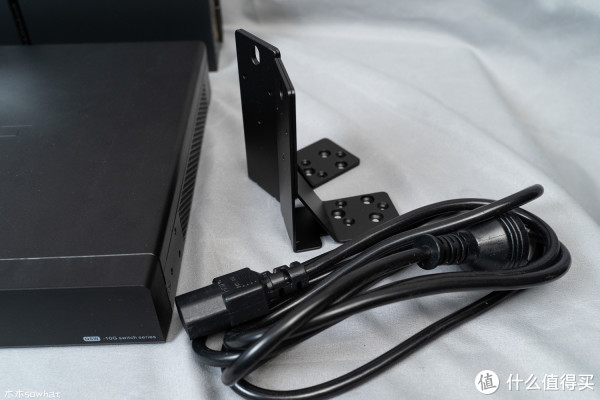

配件除了电源线外，还有四个脚贴及一个挂架。

拆解

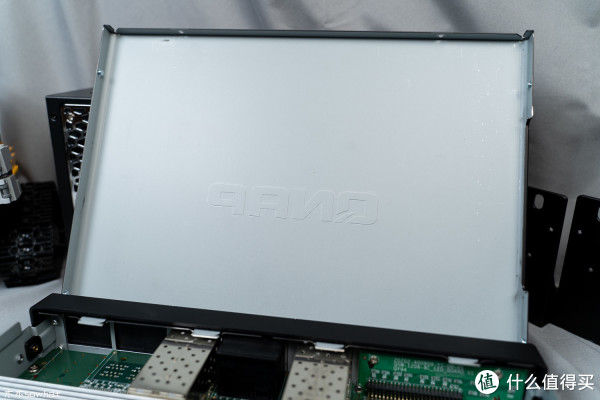

拆掉底部上面的两颗螺丝，把上盖向后推，就可以打开上盖。

首先看到的是硕大的铝制散热片，风道上是左右走向，看来万兆交换机工作时的热量应该不小，整体上看内部元件比较规整，主板占据了机箱大面积空间，台系大厂的做工自然不必多说。
主板SPF+接口旁边还有预留的位置，应该是和另一款12口的交换机共用主板。
散热片我就不拆了，根据网上的拆机图可知

可以看到SPF+接口比RJ45接口要长不少。

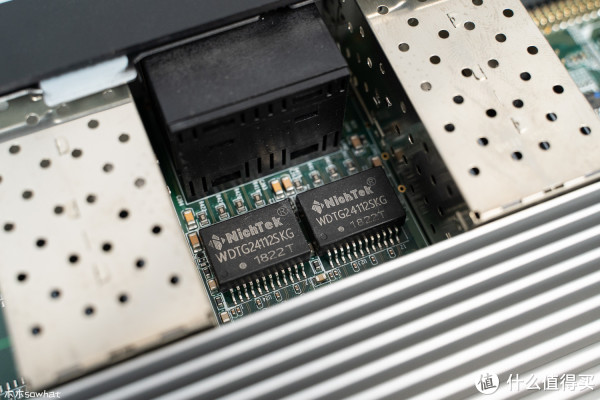

两颗NICHTEK的芯片。旁边则是光口插座，可以看到光口插座比电口长了不少。

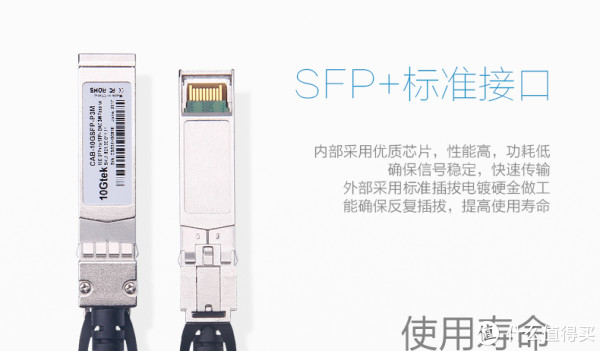

找张网图给大家看下SFP+接口是什么样的。

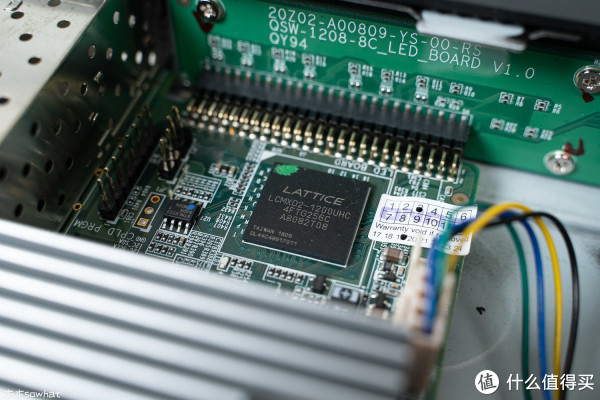

另边一边是莱迪思(Lattice)半导体的复杂可编程逻辑器。

风扇是6CM的静音型散热风扇，为4针接口，支持智能温控，噪音还是比较小的。

尾部COM接口的电路板。

黑色屏蔽罩下面是内置电源，台达的开关电源。

OK，拆解完毕，接下来就是插上网线使用了，如图，指示灯为绿色则表示为万兆网络，橙色为千兆网络。

总结

相比以往高高在上的价格，目前万兆已经降到相对可以接受的水平，对于一些对传输速率有较高要求的行业，如要进行大量数据交换的影音工作室，千兆网络已经不能满足日常需要，而组一套万兆设备并不会比千兆贵太多，完全可以选择万兆组网。威联通的这款QSW-804-4C万兆交换机，除了光口外还有4个与RJ45电口，在短距离内使用网线即可达到较高的速率，可以说是升级现有网络的好选择。
以上，后续等设备全部到齐后楼主会进行更详细的测试。
