【什么值得买 摘要频道】下列精选内容摘自于《XFX 讯景 RX VEGA 56 非公版显卡 评测》的片段:
包装采用了公版的设计风格以黑红被色为主
显卡包装背面
还记得公版显卡上那个会亮灯的R吗?

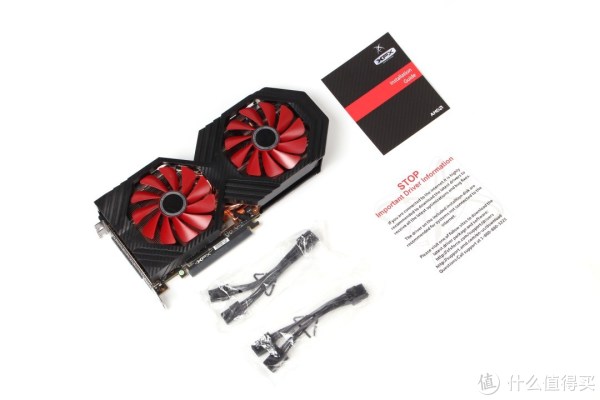

讯景RX Vega56 非公版显卡附送两根供电转接线,说明书,驱动说明。
显卡基本参数,整体性能有了明显的提高。
产品展示

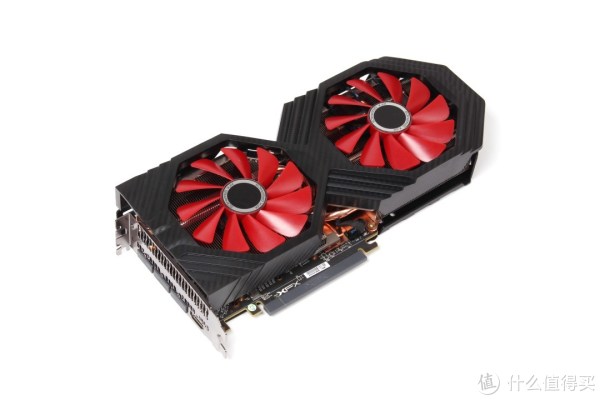

显卡整体特写

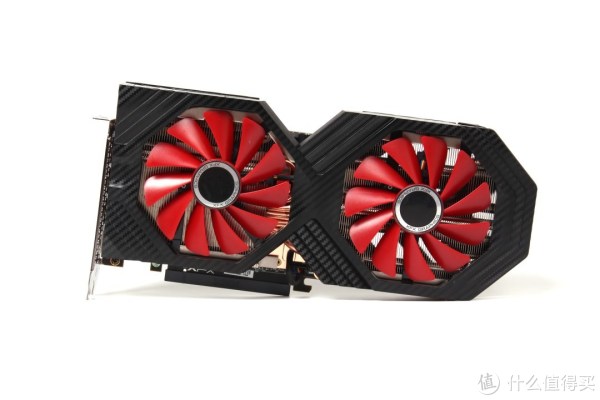

显卡正面特写
讯景RX Vega56 非公版显卡采用了双10cm尺寸的风冷散热解决方案,风扇框架做了类似碳纤维外壳的文理设计,红黑的整体配色也贴合讯景显卡的一贯设计风格。这款显卡拥有4096个流处理器,核心基本频率为1156MHz动态可提升到1471MHz,频率的自动升降可以为显卡提供更好的节能及温控的效果,采用HBM2类型的显存拥有1.6Gbps的高频率和超大的2048bit的位宽,这为Vega56整体性能提供了很好的动力。对于一款拥有8GB显存的显卡,目前市面上的大型3A类游戏都能完全驾驭。
显卡整体特写
显卡整体特写

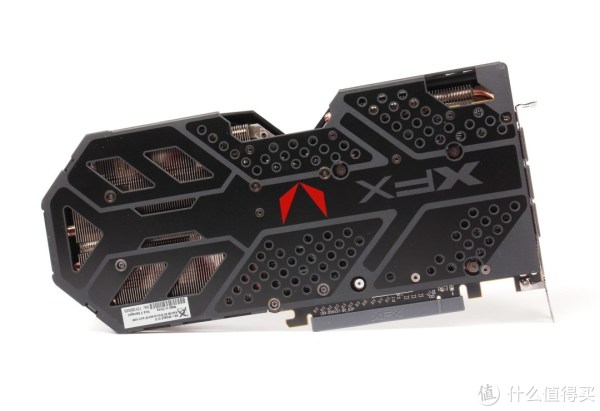

显卡背面特写
显卡背面特写

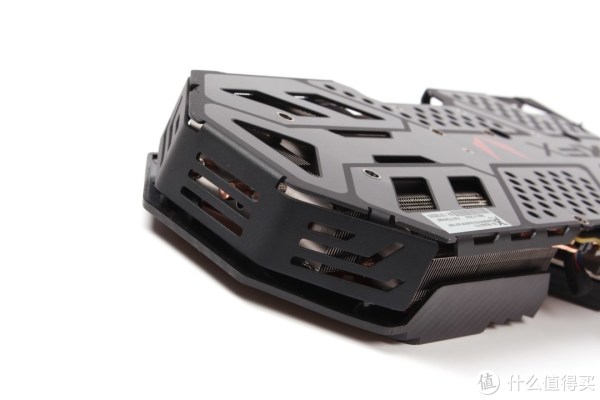

整个显卡背面被黑色金属板包裹,银色和黑色纹理搭配让显卡背面不再显得那么单调,金属板最大的作用莫过于被动散热,Vega核心+HBM2显存让发热部件过于集中,背面的贴片电容群组散热全靠这款包裹在显卡背面的黑色金属板,为了增加被动散热的面积在显卡的侧面会看到金属板有向内回扣的延伸设计,最大限度的带走显卡的热量。在拆解的部分大家就会看到过于密集的贴片电容群组,密集恐惧症患者小心喽。
3DP+HDMI接口,组多联屏的话还是需要多接口的设计。

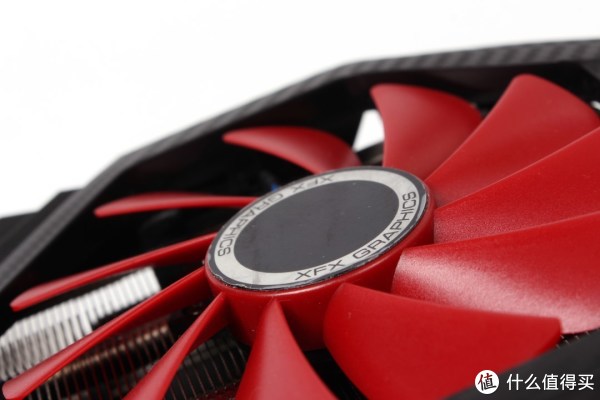

10cm散热风扇,风扇的采用智能启停技术,当显卡温度和负载低时风扇停转,当显卡温度升高及负载也升高时风扇自动增加转速。风扇智能启停的好处就是可以很好的控制显卡风扇产生的噪音。风扇不再是讯景RX480显卡的可拆卸设计,所以在可玩性方面有所降低,当然如果风扇采用RGB灯光的话会更加炫目。

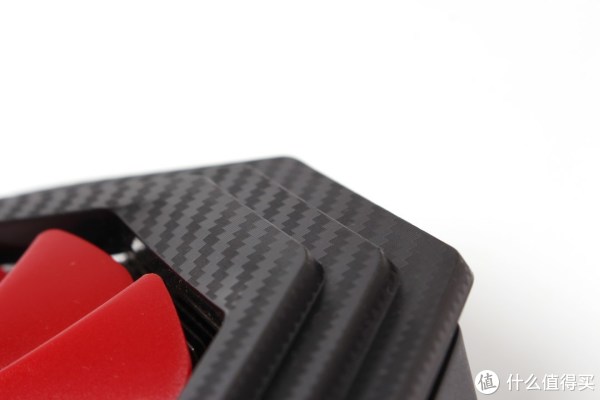

碳纤维纹理外壳,莫名的有一种竞速感。

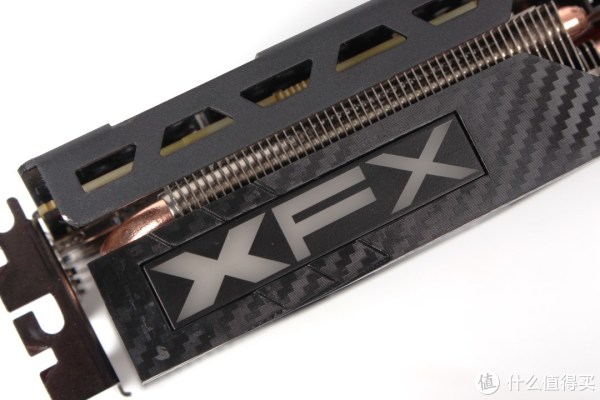

透光的Logo,很遗憾没有设计成RGB灯效,这里的灯光仅为红色。
PCI-E金手指特写

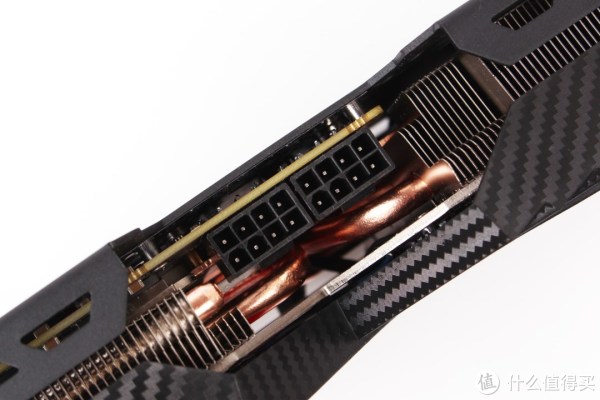

供电采用双8PIN设计,显卡功耗为210W左右,所以看到这里就告诉使用者大功率电源是不能少的,官方建议使用550W以上的电源才能保证平台的稳定性。
金属背面特写

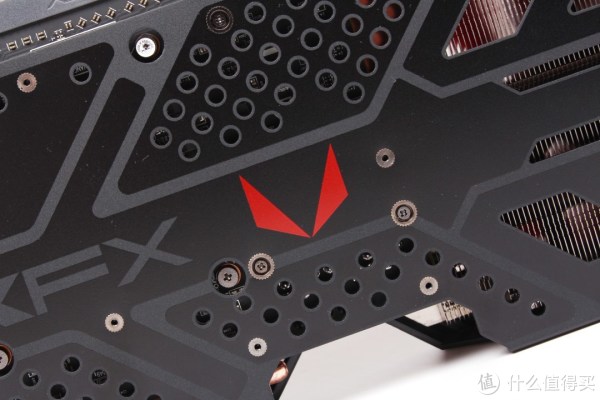

Vega的Logo标记
屈服于保修条款就不做深度拆解了,再一方面耳闻XFX核心和显存不在一个水平线上的情况比较多,一般的硅脂搞不定这个情况。建议没有特殊需求的朋友还是不要随意拆解核心。

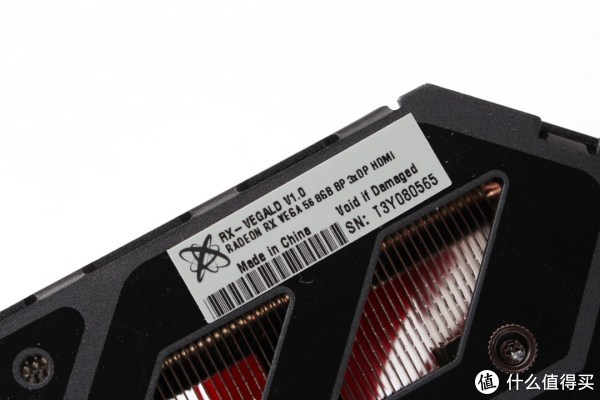

金属板上的铭牌贴标,这里可以看到显卡的型号,显存大小和接口类型。

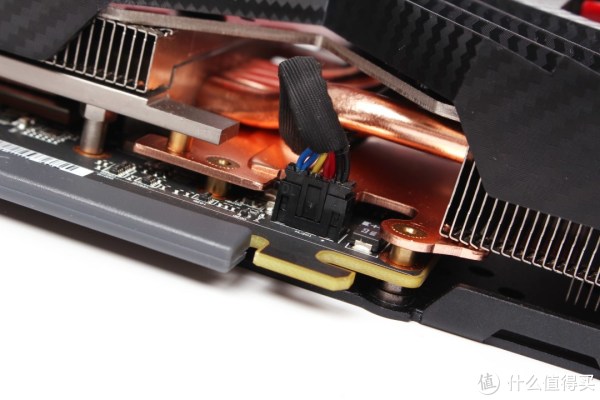

风扇的供电接口,一个接口的线路并联两个风扇。
讯景RX Vega56 非公版显卡整体外观跟讯景RX 580如出一辙,双10cm的风扇能彻底彻底满足全新核心的高发热量。就像上文提到的显卡取消了可拆卸发光风扇的设计,在这里略感遗憾。
拆解部分

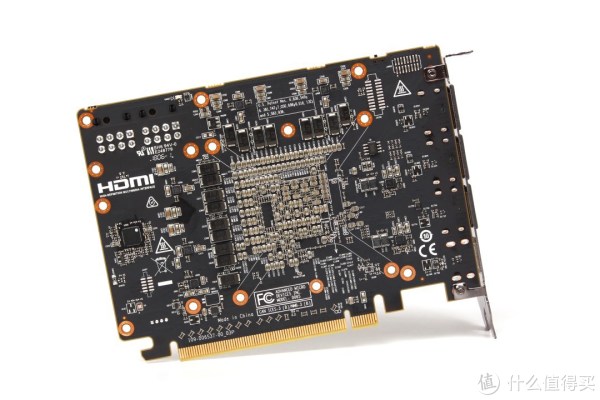

显卡电路部分的尺寸比较短小,散热和背板占了很大的面积。

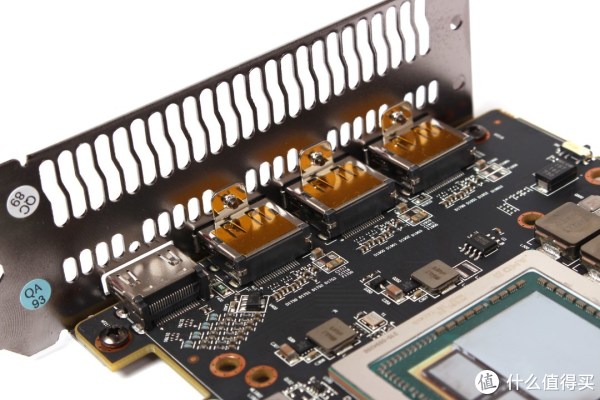

接口部分特写

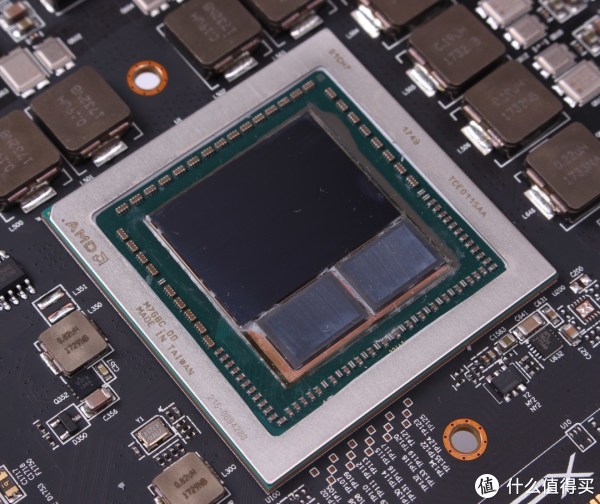

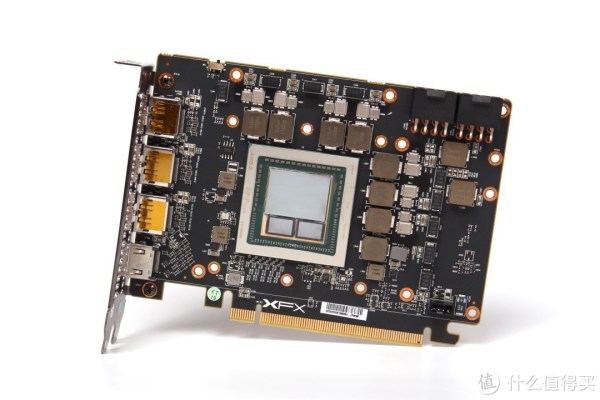

Vega10核心+HBM2显存颗粒,核心和显存几乎封装在了一起,这就是之所以PCB会设计的这么短小,再也看不到类似DDR5显存的供电设计方案。这种封装有两种不同的设计,一种是像我手里这种显存颗粒和GPU核心的缝隙并未做填充,显存的四周会有明显的缝隙,而另一种设计是缝隙做了平整的填充,让显存颗粒和GPU几乎融为一体,在讯景的显卡上这两种不同的封装同时存在,个人感觉缝隙填充的封装方式更加有利于热量的传导。我一直觉得这个核心的造型很像是笔记本的触摸板,一大配两小。

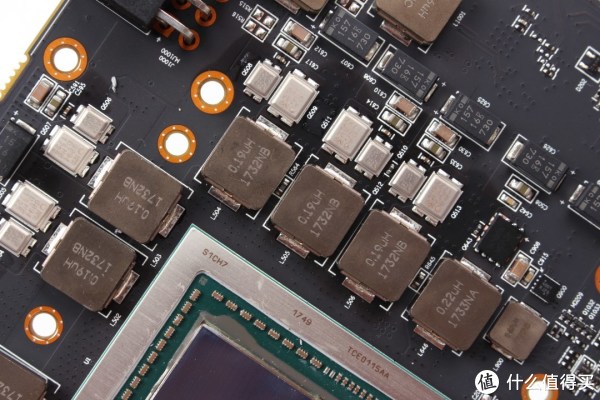

电感及mosfet供电部分,拆解后会发现核心供电部分的元器件通过导热硅胶条紧贴散热片,保证供电部分的稳定性。
双8PIN接口的供电部分
