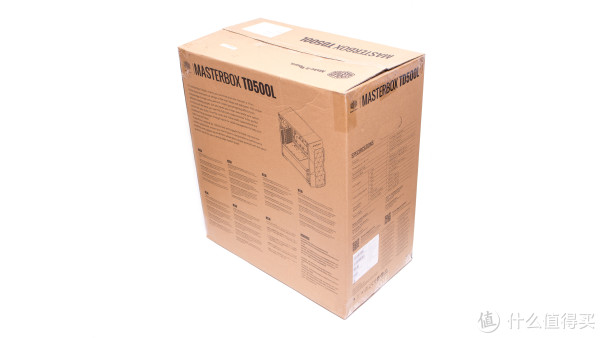

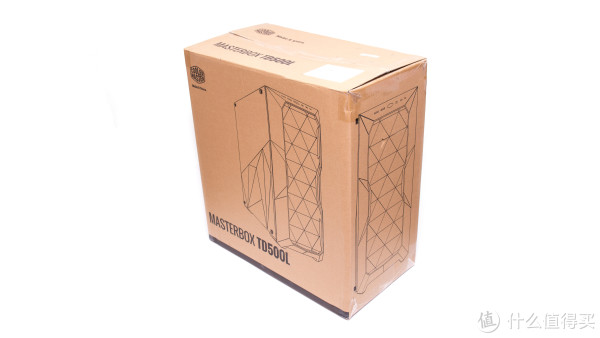

依旧是传统的牛皮纸包装箱，酷冷至尊旗下所有产品的包装设计语言基本都是一致的，包装的正面有其内部产品的结构图，并且占据了正面的大面积区域，左上角有酷冷至尊LOGO，左下角则为产品具体型号，底部以一条黑色粗线条打底。

背部依旧是酷冷一贯的风格——产品优势说明、以及炫耀国际化的多国联系方式。

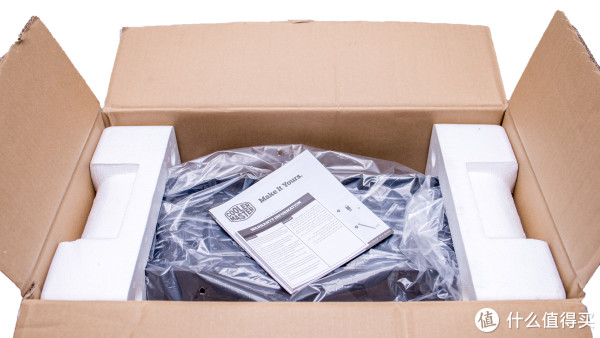

开箱为简单的塑料袋包装加泡沫缓冲包裹。

三、整体&局部展示

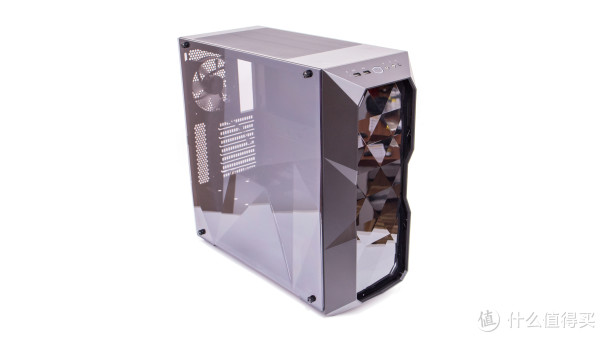

拿出机箱的第一时间我就感叹了一句：机箱还能这么玩？并且瞬间联想到了多普达Diamond（点击文字即可了解这款古董手机）是的这款机箱一样拥有丰富多变的几何切面。

另外可以发现这款产品的透光区域除了常见的大面积透明侧板，前部面板也是深色透明的亚克力材质，在颜值引领设计的今天，机箱个性化展示的需求，再次占领了一个征地。（已经有一部分高端机箱出现四面玻璃的了）

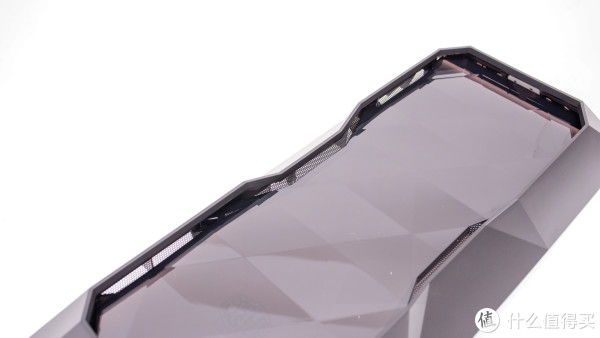

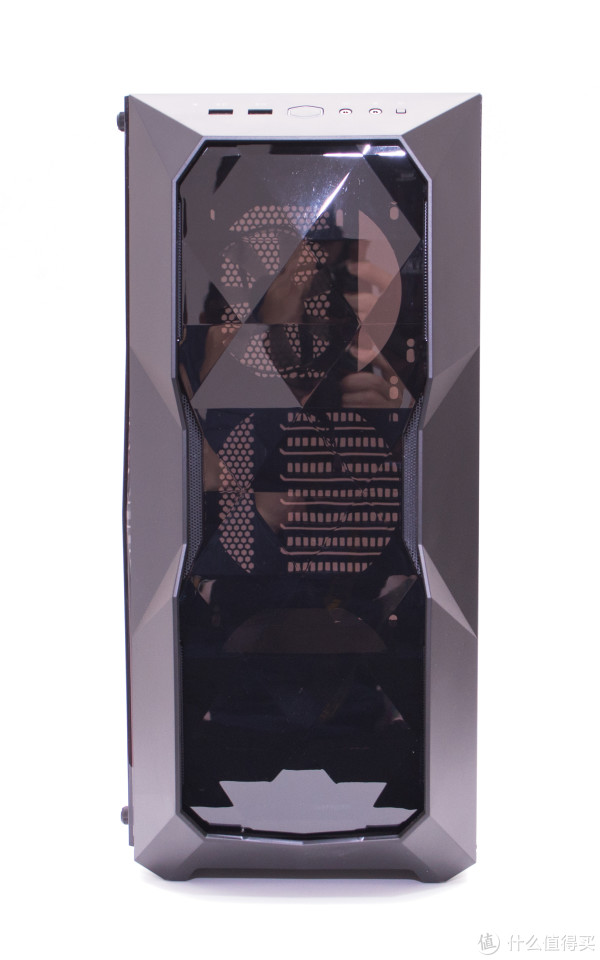

机箱正是一个双层结构，四个斜切面连接构成的边框就像是一个画框，中间镶嵌了一块遍布着三角形切面的深色透明的亚克力板。由于切面得角度不同在灯光显得十分璀璨

亚克力板嵌在边框的内部，左右各有三个条状的进气口，并且用PVC防尘网做了防尘处理，既不必担心闷罐，也不必担心进灰。

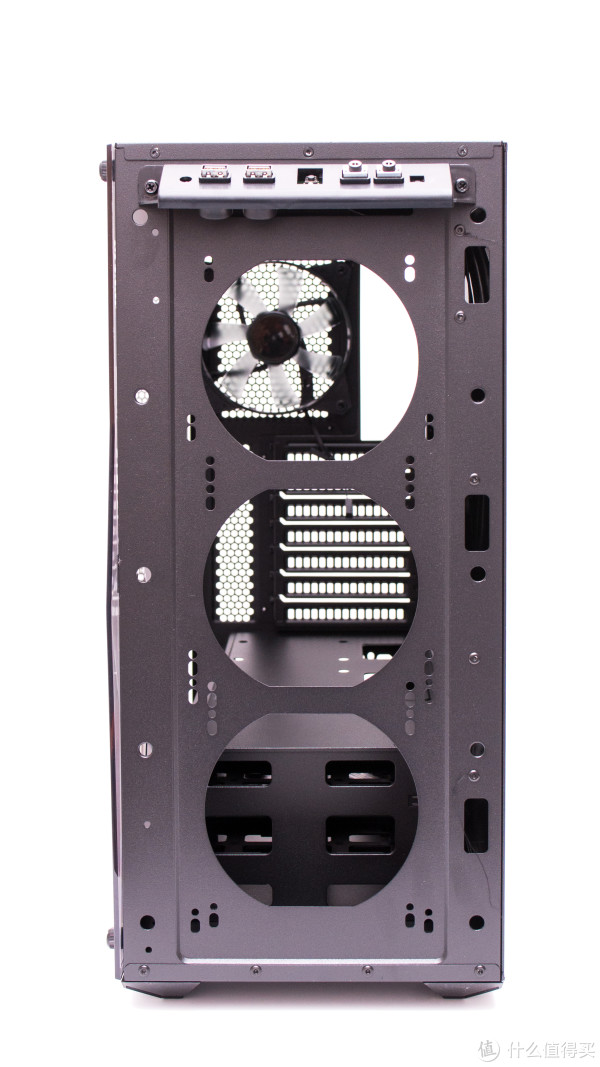

拆开前面板可以看到正面的区域被一个360的冷排位所占据，并且向下兼容280 240 以及120冷排，右侧也有三个走线开口直接通向背线区域，方便风扇走线。

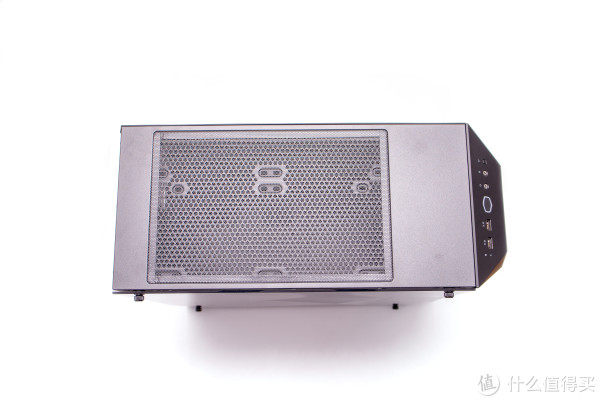

机箱的顶部被一个很宽的散热区域所占据，比较有意思的是这个散热镂空区域比冷排安装区域宽的多。这在以往我所接触的几个机箱中是少见的。另外你们现在所看到的这张图是有防尘网的（这个梗后面会说），所以这款机箱所搭配的防尘网镂空占比非常大。机箱的IO口依旧在前部一字排开，不过这个区域并不位于正上方而是呈一定角度。

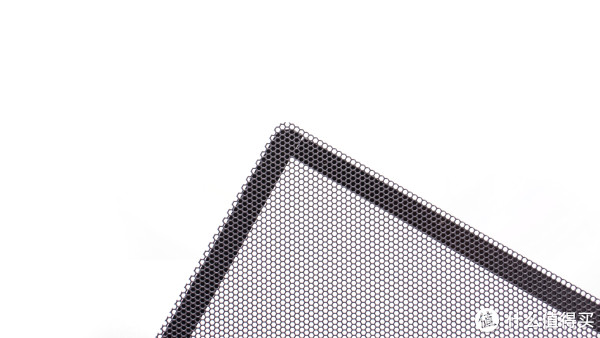

细看防尘网可以发现，这款方程网的开孔是六边形，六边形的开孔可以让镂空区域更大，这种设计的好处就是风阻更小更有利于散热，当然有利就有弊，过大的开孔也会使得防尘效果大打折扣，不过好在顶部的冷排位一般风向都是外吹的，进灰率不高。

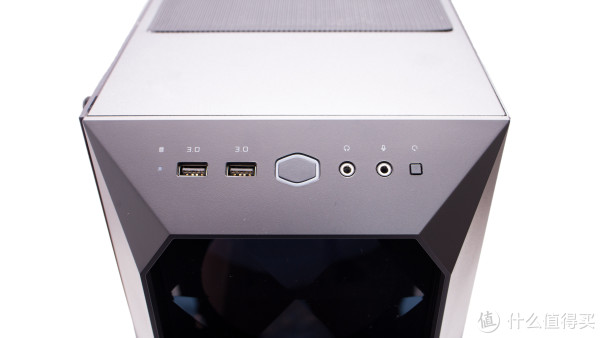

这款机箱的I/O面板45度仰望天空，这种角度的I/O接口能够兼顾到底板摆放以及桌面摆放两种使用场景。I/O部分从左到右分别是，硬盘指示灯、USB3.0X2、电源键、耳机孔、麦克风孔、重启键。

电源键周围又一圈乳白色的装饰，开机后应该会有灯光（不知道会不会是酷冷紫）另外麦克风与耳机插孔都是金属材质的质感不错

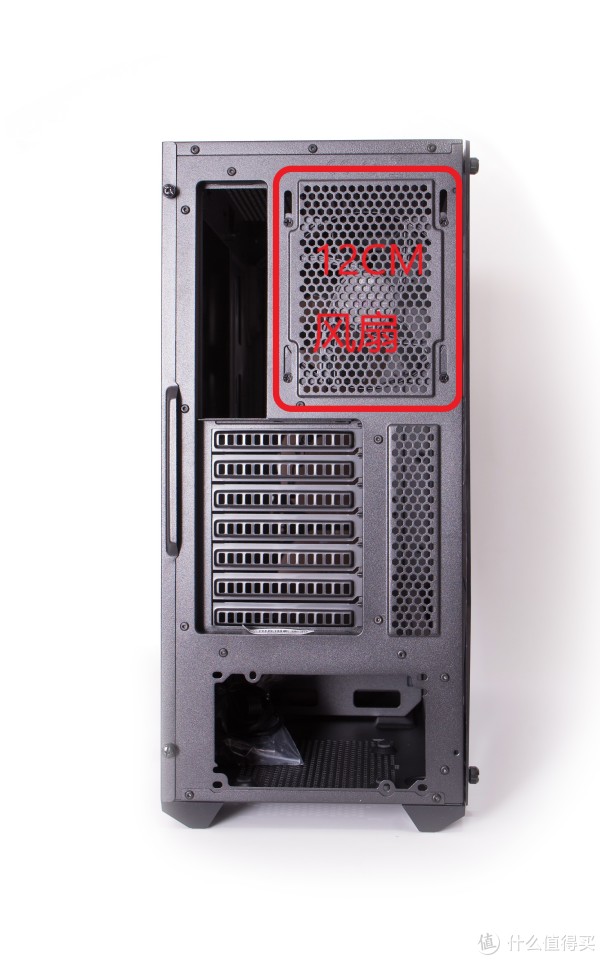

机箱背后看依然是电源下置的常规设计，后出风位置也仅仅支持12cm风扇，稍显遗憾。

机箱后部的PCI挡板是可重复使用的，并且整个PCI区域为内嵌式，这种工艺会使得机箱后部更为平整，安装更加方便，当然这种工艺的成本也相对较高，只有中高端机箱会采用这种工艺。

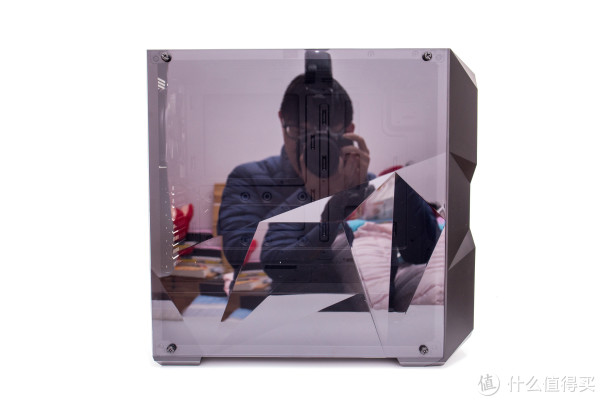

好吧我们来看看这个不一样的侧透面板，整个侧板被一条斜线分为两个区域，上半部分为平面，下半部分则由不规则的几何切面构成，材质为亚克力。

这种类似于钻石切割工艺的侧板处理方式，让整个机箱都闪耀了起来。

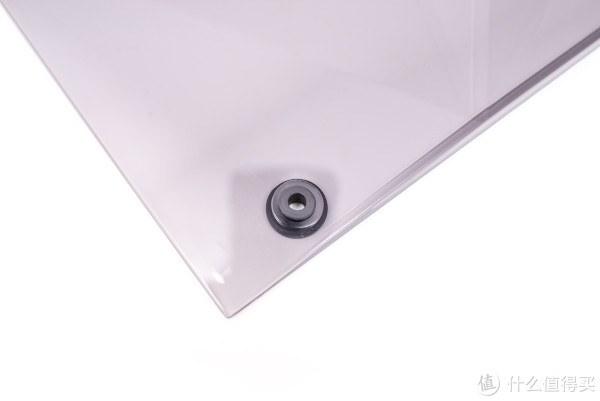

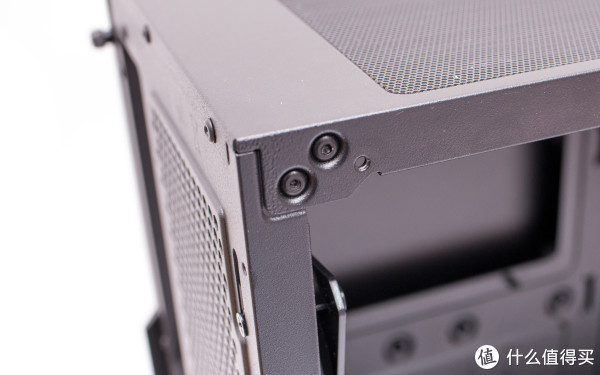

不过这块侧板与机箱的连接方式则有些落后了，酷冷在亚克力面板是直接开洞嵌入橡胶圈。

然后侧板就这么用螺丝拧上去了，这种安装方式在实际操作中其实并不顺手，平常的挂架式侧透安装方式，我可以先把侧透板挂在机箱上，然后专心的拧螺丝，而这种方法我必须先把侧透板的孔位与机箱螺丝孔对好，然后再拧螺丝，放平机箱安装倒是还好，立着装稍微有些不顺手，希望酷冷可以做点优化

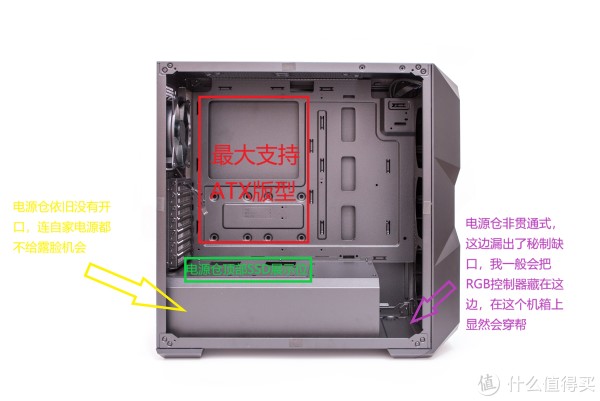

机箱内部的构造依旧是常规的下置封闭电源仓设计，最大支持到了ATX版型，电源仓的顶部有两个展示型的SSD位，不过有意思的是酷冷的电源仓并没有延伸到机箱的最前方，而是在那边硬生生的斩断了，这个我到现在都没猜到其用意。电源仓是全封闭设计没有开口，不给自家电源任何露脸机会 。

机箱内部的铜柱安装位置有版型对照表，可以方便的查找不同版型铜柱的安装位置，这点对于新手来说还是比较友好的。

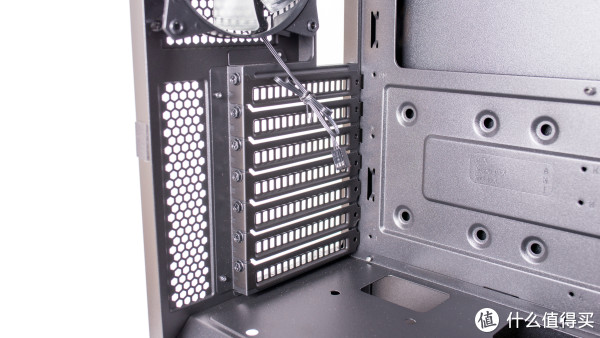

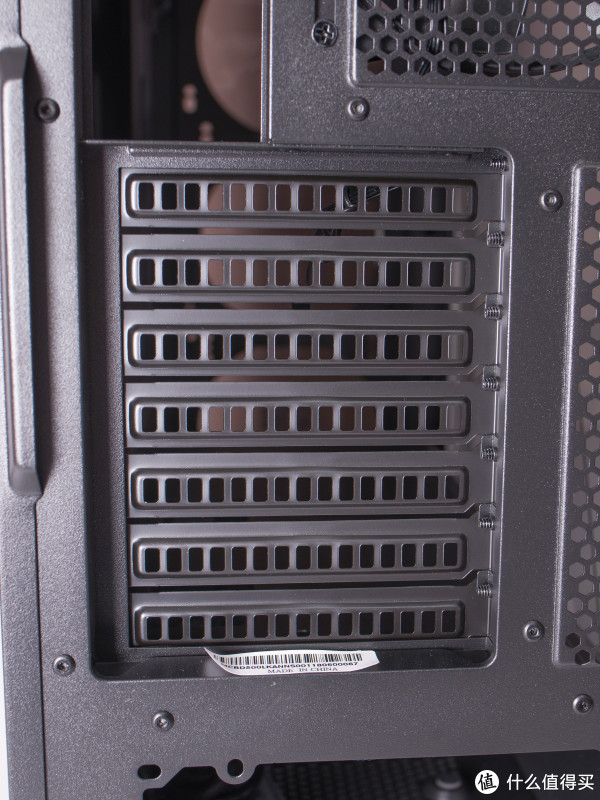

内嵌式的PCI挡板，全部都是可拆卸式的，这一点非常良心。并且这款机箱插槽与插槽之间并没有隔断，避免了装歪显卡阻挡显卡接口的可能。

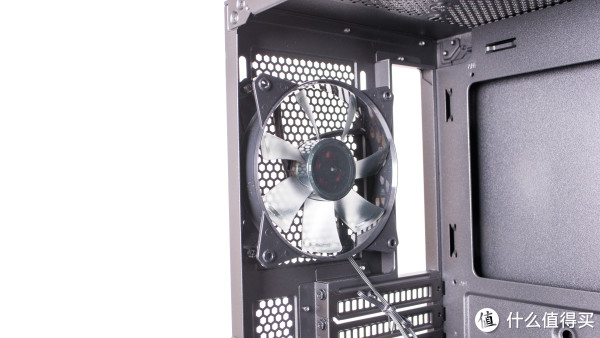

机箱后部标配了一枚12CM的3pin风扇，虽然扇叶是透明的但是它确实没有灯光效果。从其叶片类型来看这是一枚风量取向的风扇。

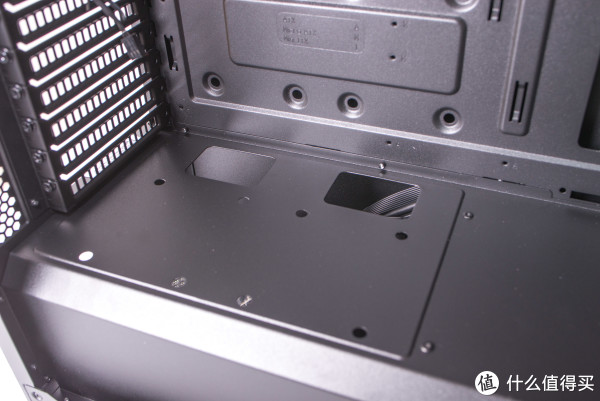

电源仓上有两个SSD展示位，对应的也有走线口，来优化走线。这个SSD安装位乍一看就是四个很大的螺丝孔洞，看起来似乎很LOW，不过这却是酷冷在机箱免工具化方向的重要一步，后面我会单独讲讲这个神器的设计。

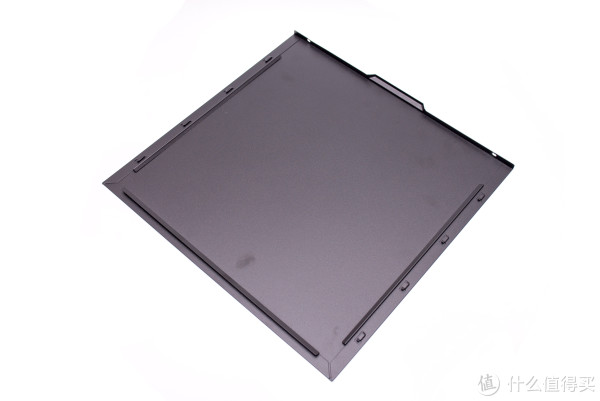

机箱背部的侧板为钢板材质，因为卷边设计所以没有千分尺厚度无法测量（马上买 ），依旧是三条加强筋进行结构加强，与尾部的90度弯折一起使得整个侧板的触碰感还是比较硬朗的。

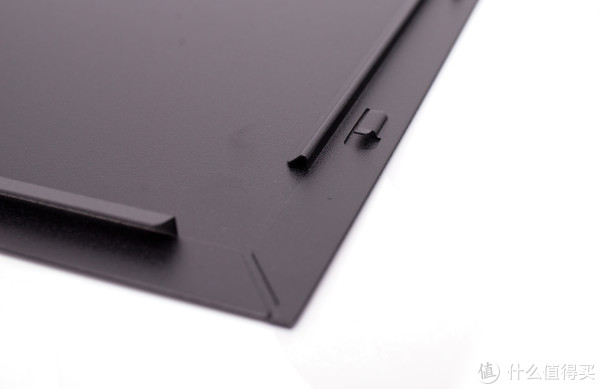

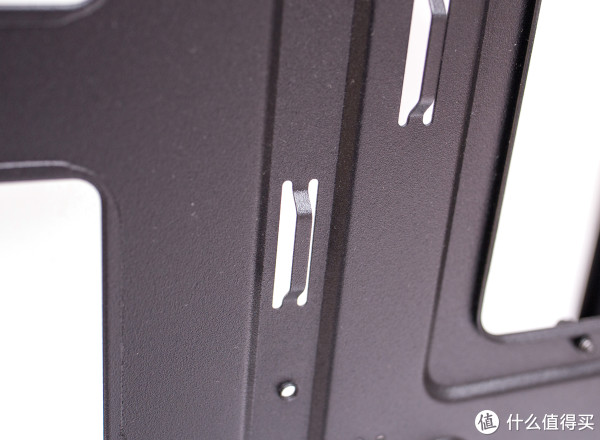

四边弯折，卡扣为冲压工艺，这种工艺的卡口相比于弯折90度的那种卡扣更加耐用不易变形。

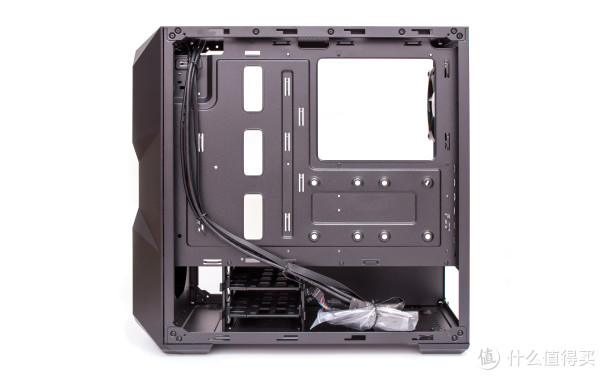

看看机箱背线区域，主板处依旧是一个面积巨大的散热器背板安装口，离线口从上到下3个开口，几乎是连续的，电源仓内集成了一个硬盘笼，拥有两个3.5寸的硬盘托架，不过这个硬盘托架不可拆卸不可移动。所以电源长度也被限制在了190mm，大功率电源请一定要注意这点。

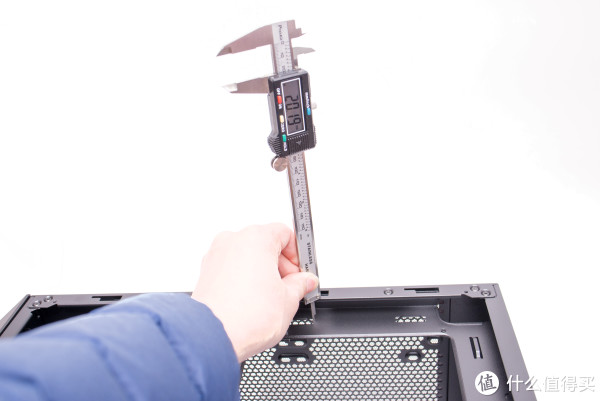

背线区域的厚度有20mm这个宽度绝对是够用了，非编制线材甚至可以不需要刻意去走线。

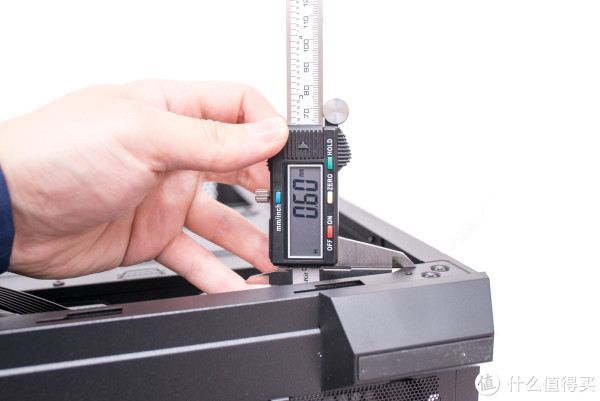

钢板厚度实测为0.6mm，不过我要说明的一点是，整个机箱并没有感觉软，这可能与钢板的屈服强度较高有关。由于没有有效的验证手段所以只能停留在感觉层面，后面我得好好想想怎么来验证这个。

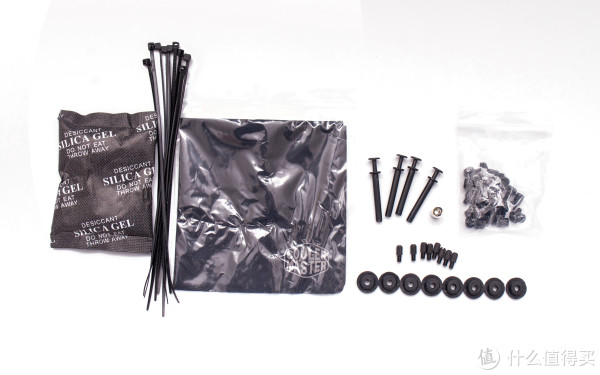

再来看看配件包，虽然包装比其他牌子有所简陋，不过其丰富度确实最高的，首先是一包类似于干燥剂的东西，然后酷冷附赠了8根扎带，一块擦镜布（擦侧透用的吧，我第一次见）然后又四枚风扇专用的膨胀柳丁，一包螺丝，以及一些有趣的东西。

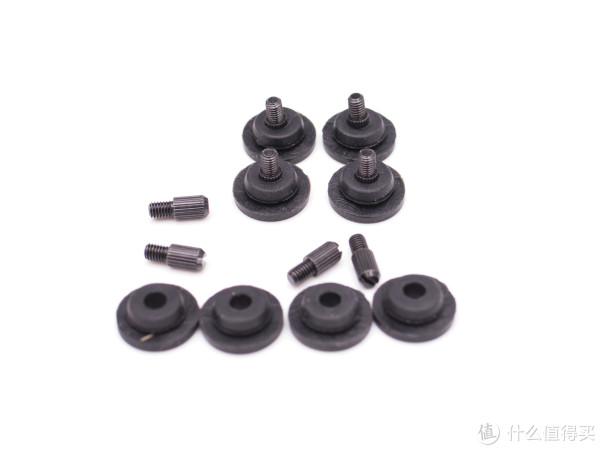

翻看说明书之后 我了解到这个螺丝与橡胶圈的组合是用来安装SSD的。还记得之前那个看似LOW的孔洞么，这三者可以搭配出神奇的效果。

没错这就是备线区域的SSD安装孔，可以和上图联想一下。

另外背线区域依旧遍布了理线扎带位，并且安排位置还是比较合理的。详情请看上面的全图

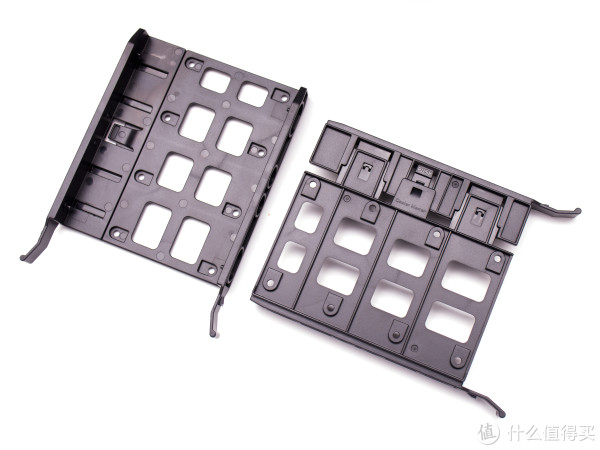

既然硬盘笼无法拆开，那我们只能来看看这个硬盘托盘了，硬盘笼依旧是免工具安装

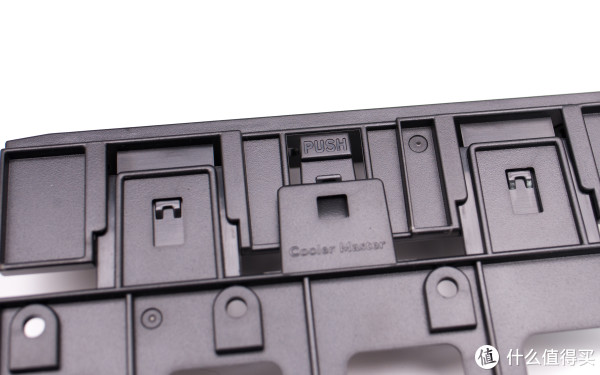

并且托盘是采用的开合式的安装方式，比起那种塑料直接往里掰显然方便了不少。并且托架的表面也非常光滑，质感不错。

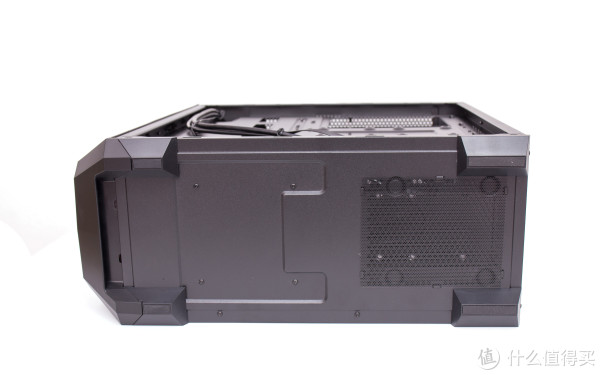

机箱的底部结构，也没什么特别的，尾部有一个电源进风口，采用了一片PVC防尘网进行防尘。

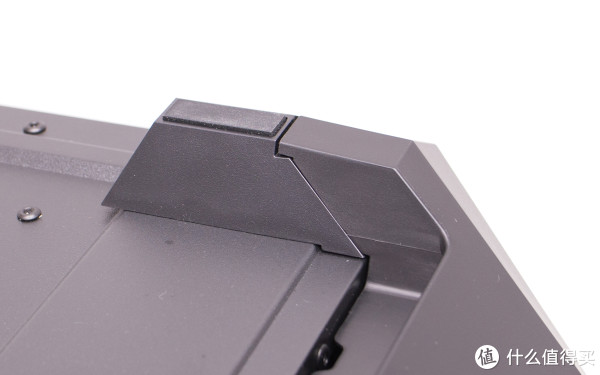

机箱的机脚设计宽大，与机箱整体风格一致，并且有长条状的防滑片。，前部的机脚与前面板的连接缝隙也非常紧密，酷冷不经意间又秀了一波做工。
