华为Ai音箱的包装较为精致，纯白色的硬纸盒正面以线框图的形式勾勒出了产品的外观，上方简要的用文字概括产品4大核心卖点：丹拿音质、声纹识别、智能电话、家居控制。

在包装的两侧分别用图标列举了智能音箱本身能够实现哪些功能，如时钟、导航、有声读物、搜索等。以及能够与哪些智能家居品类进行联动，包含很多家用电器、传感器开关等。

本次入手的华为Ai音箱为太空黑款，外观借鉴了苹果HomePod设计风格，整体为蛋形结构，四周采用网布材质，顶端为麦克风和快捷按钮。相比走性价比路线的天猫精灵来说更具品质感，摆在书架一类的地方也是一种很好的点缀。

音箱的顶部有四个快捷键，分别是音量调节、通话以及静音键。6个小孔为显而易见的阵列式麦克风孔，在语音交互时可以无死角的进行收音。最外侧为状态显示的环形灯，蓝色常亮即是正常。

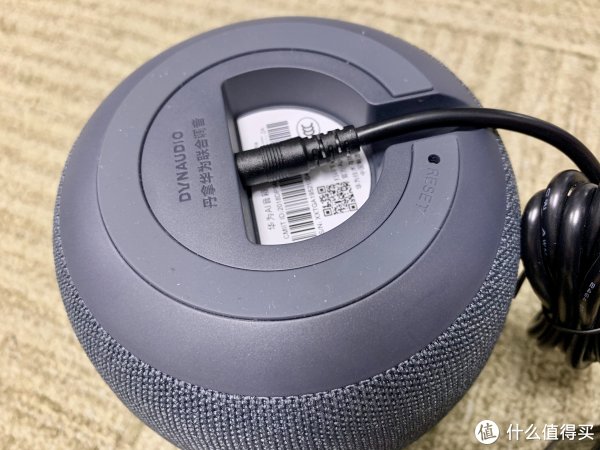

底部电源接口预留了个线槽，接头插在内部，这样在摆放时会更加清爽。这里又再次用文字突出了丹拿华为联合调音的卖点，音质表现令人期待。

电源适配器为富华电子出品的12V 2A产品，输入电压为100-240V宽幅全球都能用，不过由于众所周知的网络原因在国外的使用体验会有所下降。

【内部拆解】

感觉光写写外观不能满足值友们的好奇心，那么就来拆开看看内部是什么结构吧。华为Ai音箱通体没有任何外露的螺丝，不过这点小伎俩还能难得过本人？揭开橡胶防滑垫，螺丝就在下面。

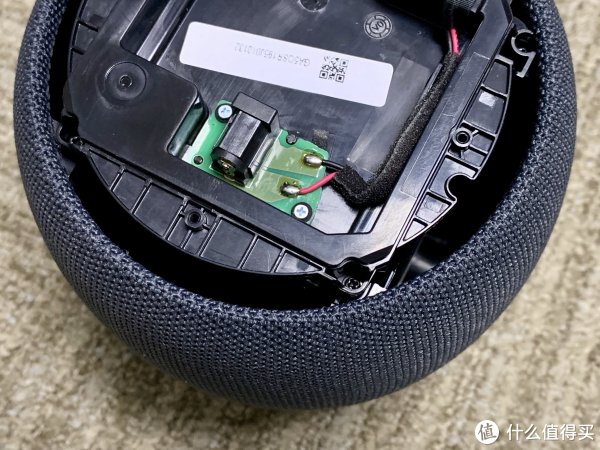

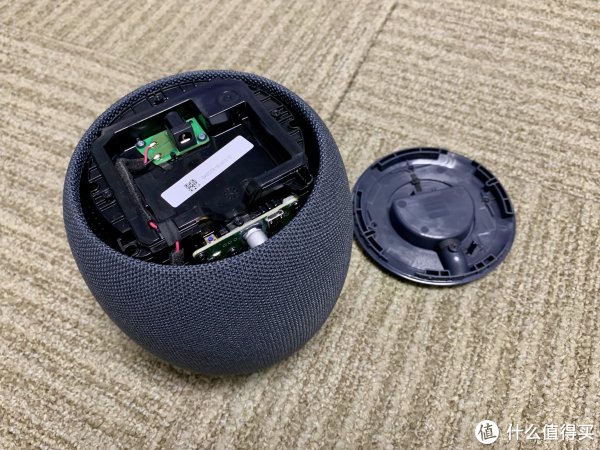

拧完螺丝取下底盖，内部大致采用了紧凑的方形结构，有点Airport time capsule的既视感。内部框架通过4枚螺丝与外侧相连。

继续往下拆，把四枚螺丝拧下来之后，内部的所有结构都能从底部顺出来。内外侧的结合部位均加入了泡沫棉防止发声时产生共振。

由于体积所限发声部分采用了两个椭圆型被动单元和一个圆形的主动单元。这种方案的声音回放性能类似开口箱，达到了在有限的空间内提高音箱频响延展性的目的。

PCB位于内部长方体的一侧，在高频芯片的区域进行屏蔽处理，固态电容的周围涂抹了热熔胶起到加固作用。在PCB的角落惊奇的发现有个microUSB接口，但接上电脑之后只认出个未知设备，用驱动精灵、各种手机助手都装不上驱动，看来这是个内部用的调试接口，等着大神们利用这个接口来破解开启新世界吧。

智能音箱的数据吞吐量并不大，因此Wifi部分使用穿墙效果好的低速率2.4GHz频段更为合适，天线只用一个就够用。

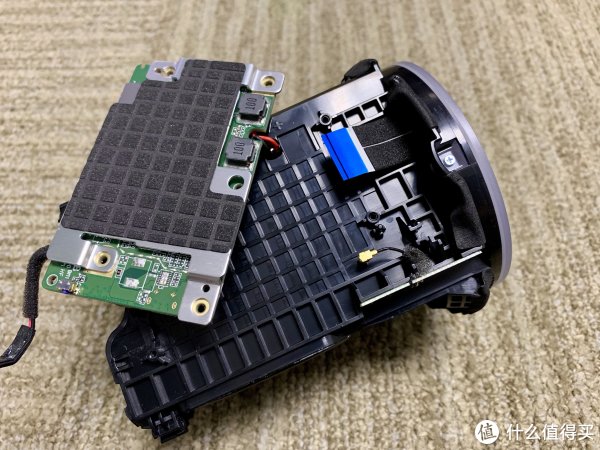

把PCB取下来，首先看到的是一个整体铝制散热片，上面粘有缓冲泡沫，也不知这样散热效果如何。散热片之下为高频芯片区域另一侧的金属屏蔽罩。

揭开屏蔽罩，内部最核心的芯片为主控和缓存，主控采用了MTK出品的MT8516芯片，拥有四核心64位ARM Cortex-A35，主频达1.3GHz；内建WiFi 802.11 b/g/n和支持蓝牙4.0。最大的特点是支持多达8个TDM通道和2个PDM输入，以满足来自多个源的音频输入，主要适用于远场麦克风语音控制和智能音响设备。

继续往下拆，在侧面顶端的一圈有四颗螺丝，拧掉之后撬动卡扣，顶盖就能完全下来，但要注意排线不要受损。

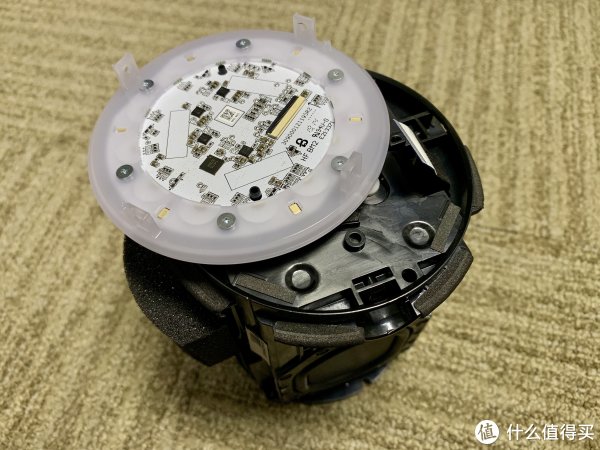

顶盖的PCB的两面竟然不是一个颜色——内侧是白的、外侧是绿的。白色的这面分布着12颗RGB LED灯珠，以及6颗麦克风元件；另一面为四个按钮对应的微动开关。至此华为Ai音箱就拆解完毕了。
