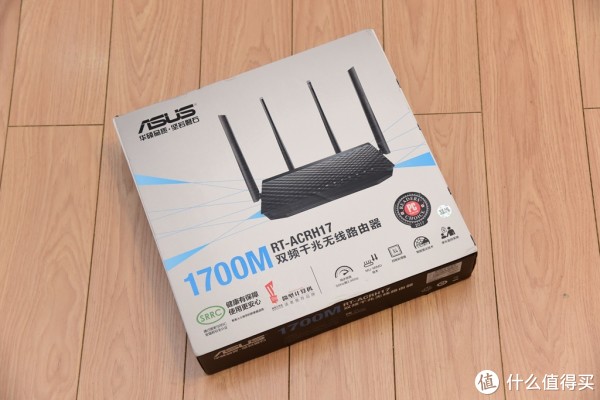

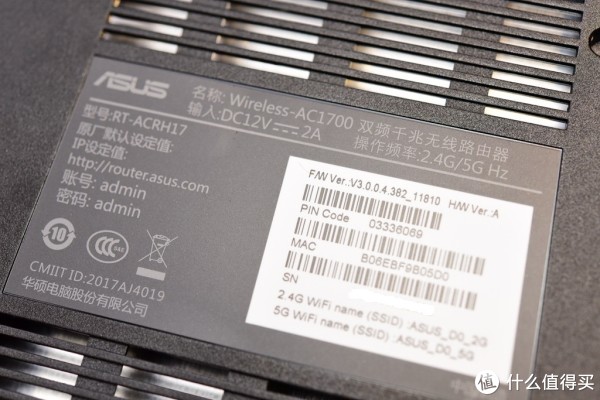

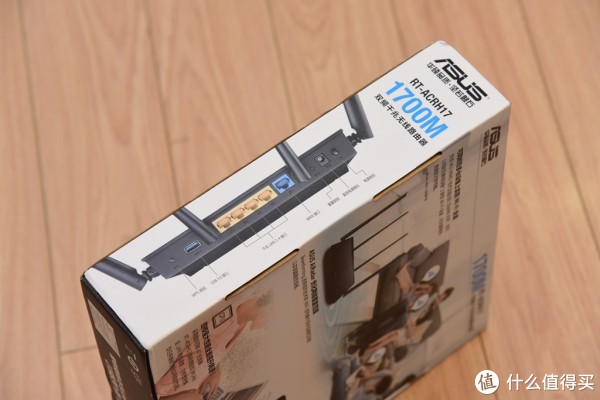

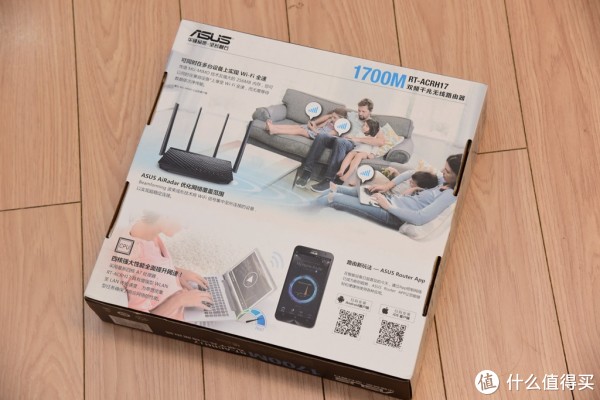

ACRH17硬件规格为4核处理器，128MB ROM,256MB RAM。2.4G最大传输速率为400Mbps，5G最大传输速率为1300Mbps，支持支持MU-MIMO同步流传输技术，包装侧面标识着产品信息。

开箱

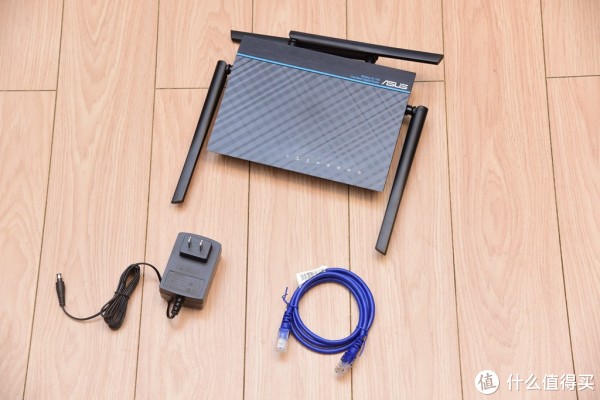

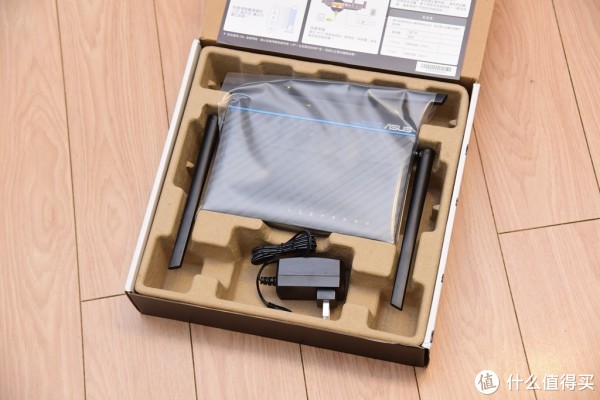

附件主要是路由器、电源、说明书、网线。

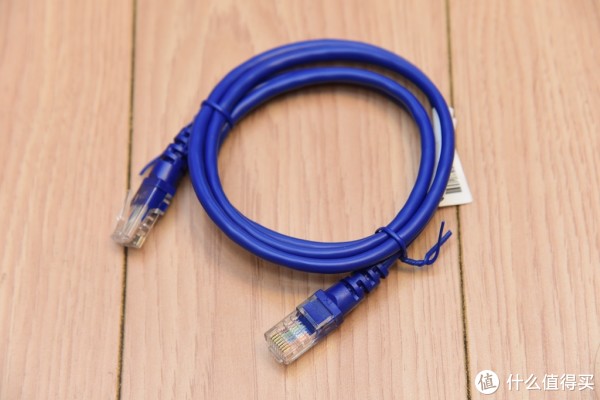

网线应该是六类网线

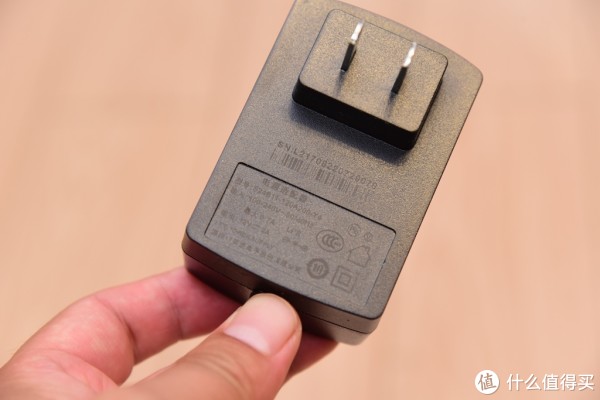

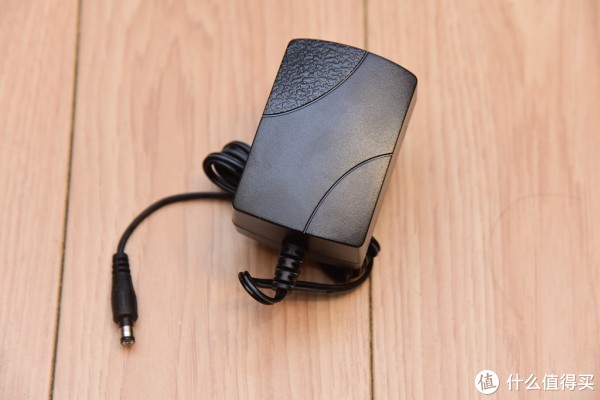

电源插头输出为12V 2A。

路由器

华硕路由的外观也开始了套娃风格，从低端到中端产品无一幸免，最明显的区别莫过于天线数量。

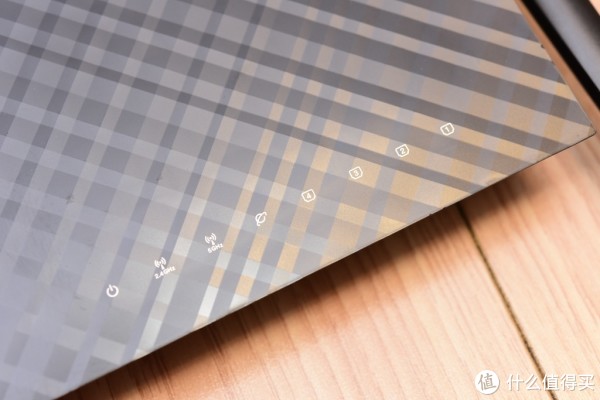

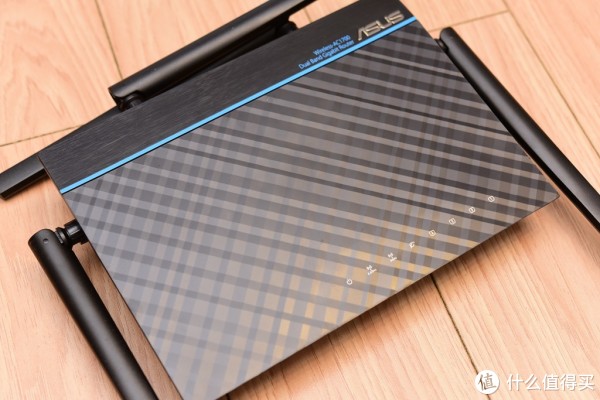

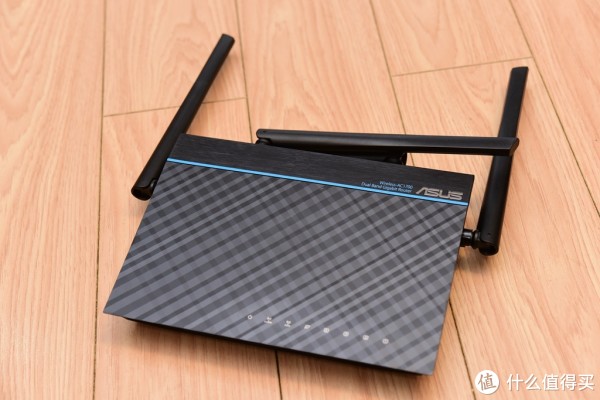

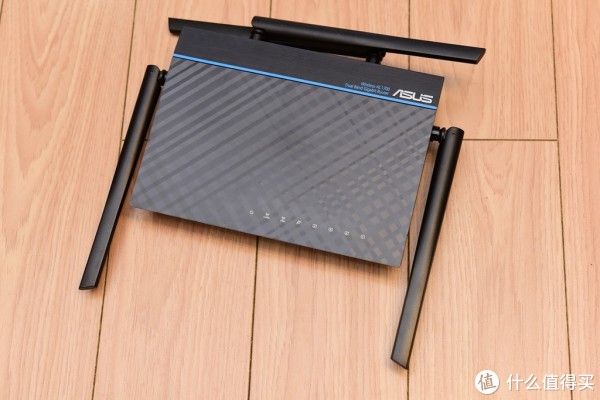

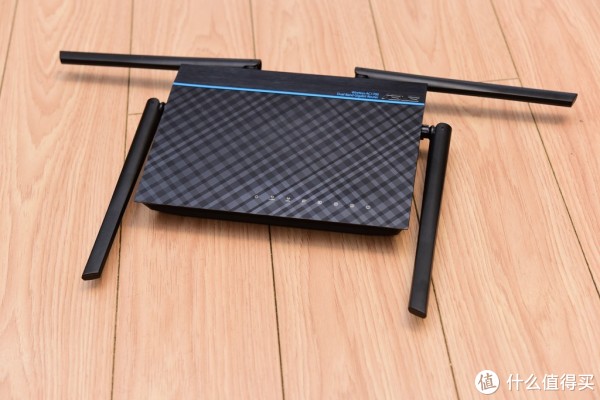

ACRH17上面板外壳工艺为相互交错的网格造型，顶面板有8个指示灯，对应电源、WIFI、外网、LAN等状态。

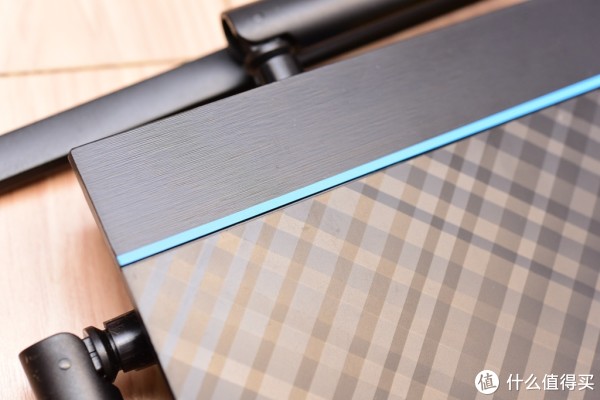

顶面板上端为横向拉丝工艺，中间一条蓝色线条加以分隔。

前面板造型为不规则梯形

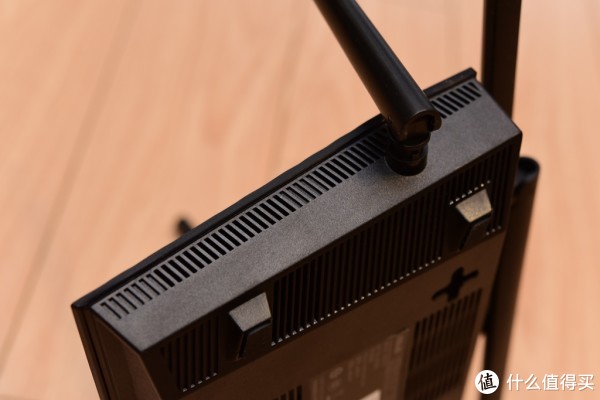

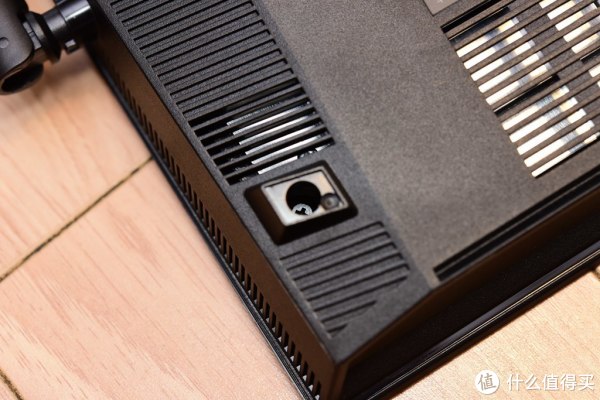

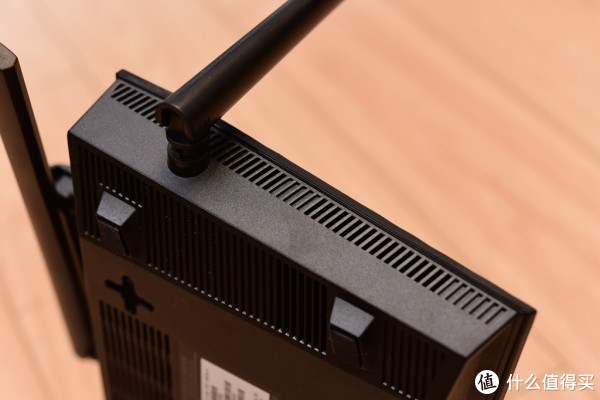

路由器两侧面打开有散热孔

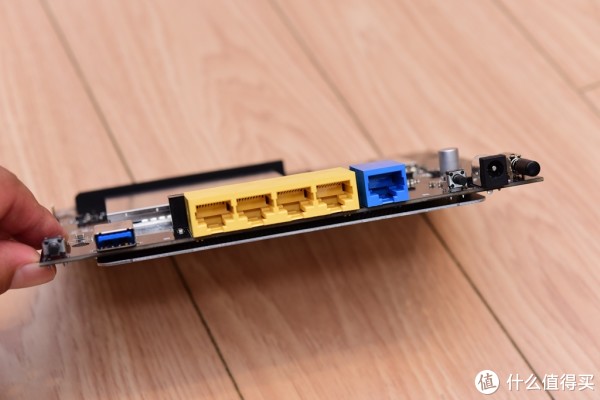

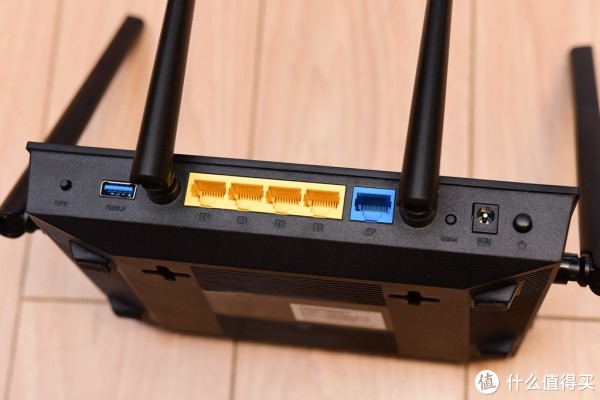

路由器背面有WPS按钮、USB 3.0接口、4个千兆LAN网口，1个WAN千兆网口、Reset按钮、电源接口、开关。

通过底部可以看到，路由器内部使用了大面积金属散热片，良好的散热是稳定工作的前提

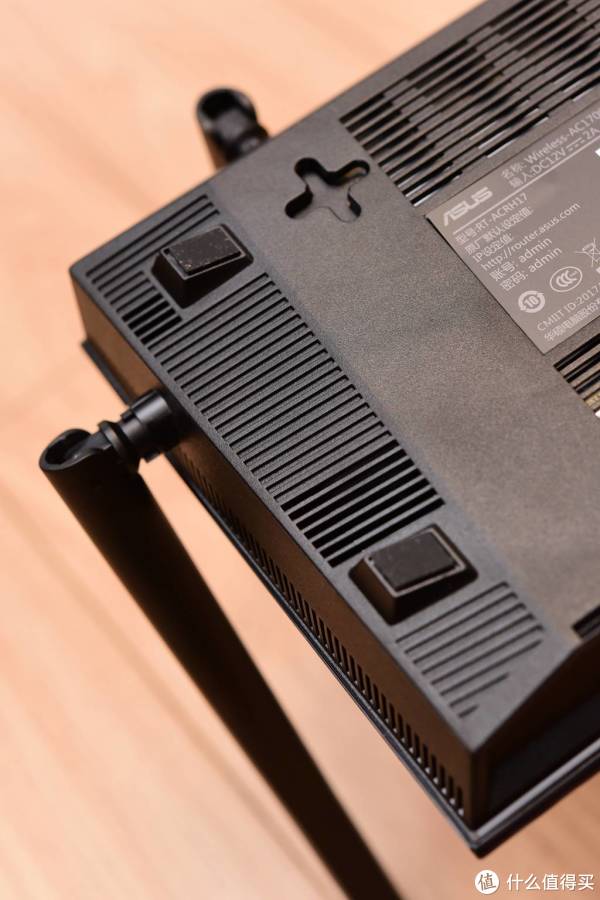

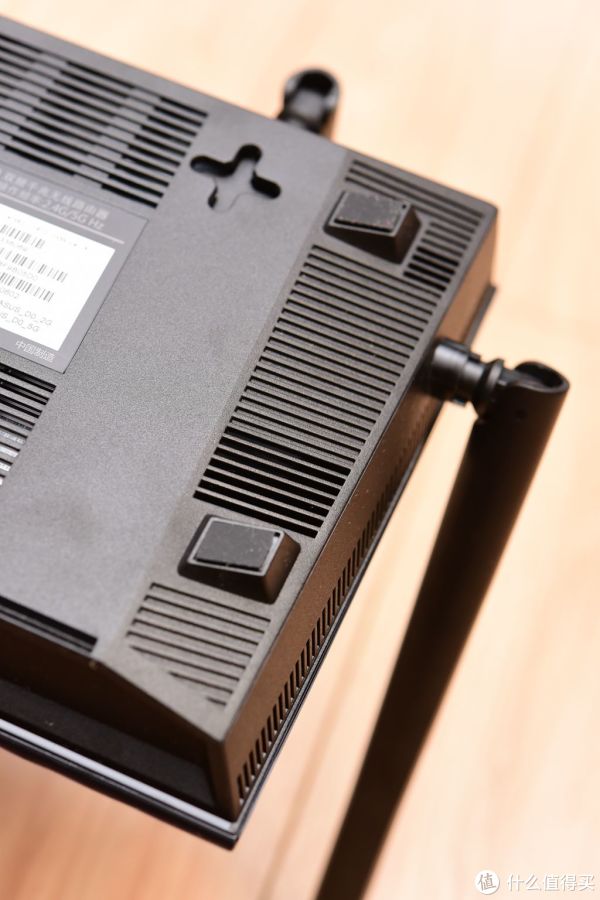

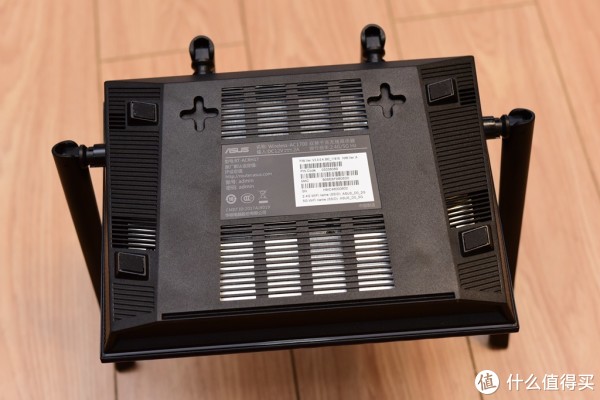

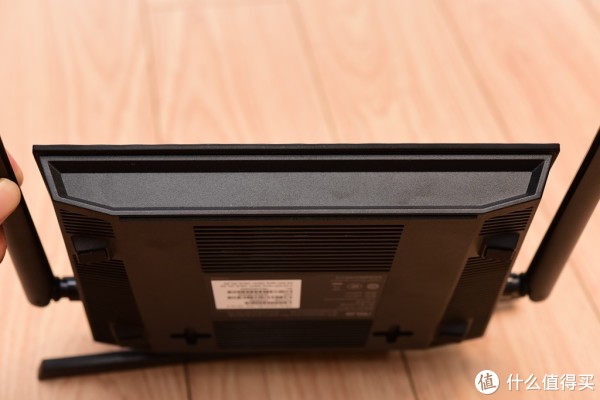

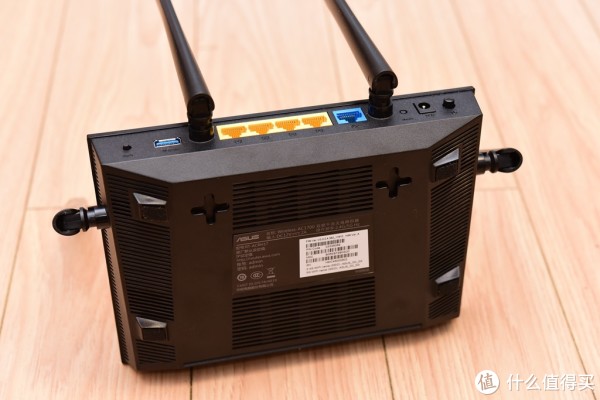

路由器底部配备有4片小面积防滑垫脚，和2个壁挂孔位。

路由器配备了4条天线，不可拆卸式设计，每个自由度可实现180°旋转，用来调整不同方向的信号强度。

拆解

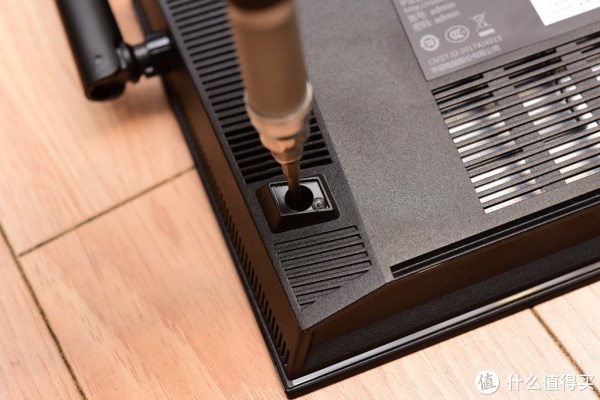

ACRH17的背面共有4片胶垫，在每片胶垫下面都有1颗螺丝。

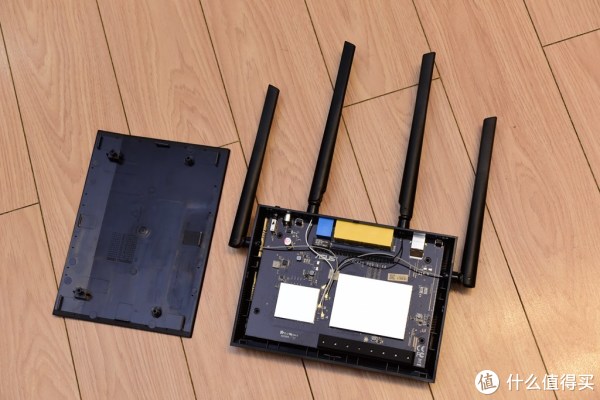

拆下螺丝后，打开上盖

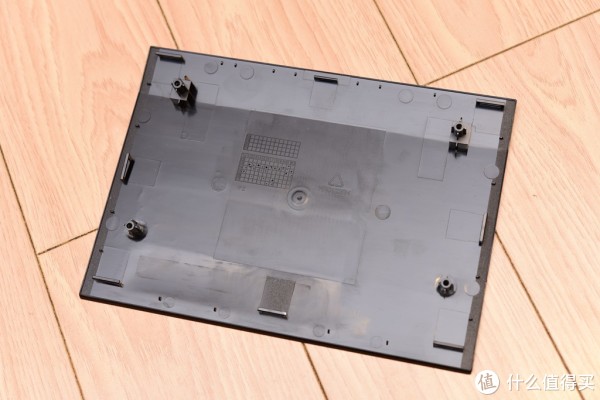

上盖板为塑料材质

路由器机身内部

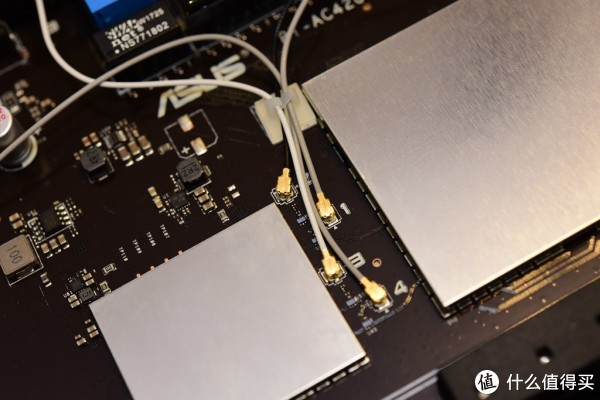

拆卸之前，要分离天线接线头

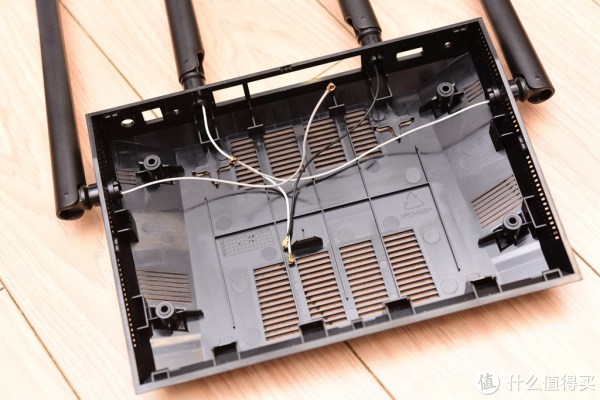

底壳内部有大量散热孔

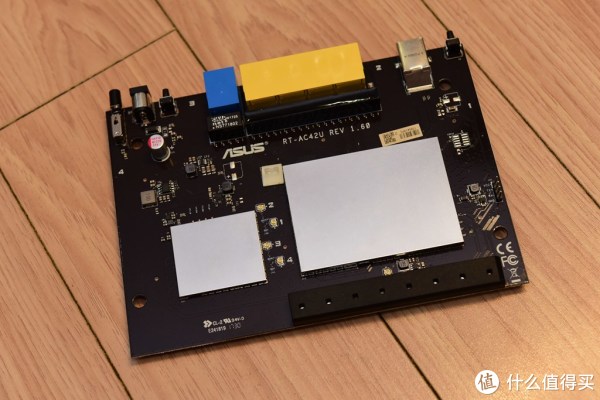

主板

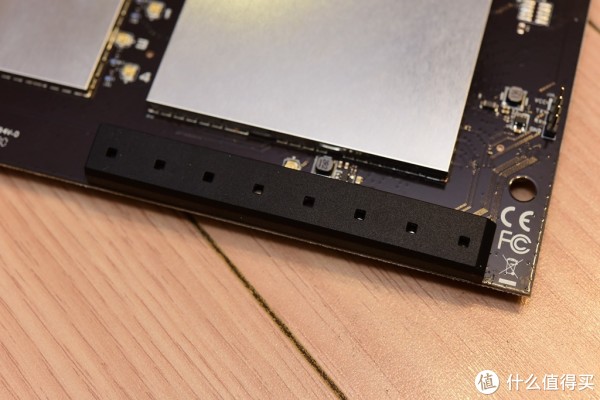

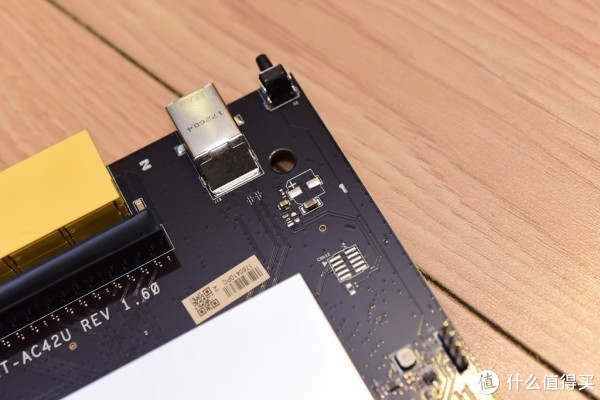

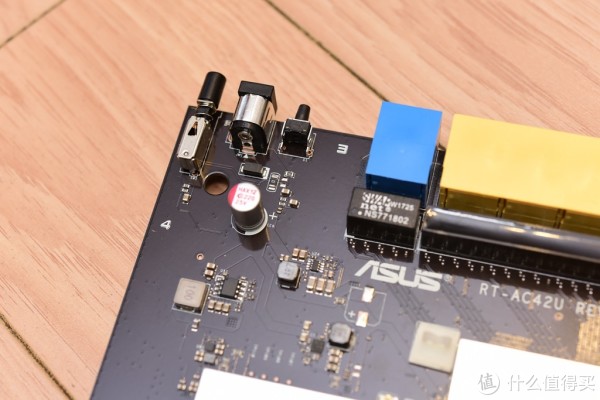

主板特写

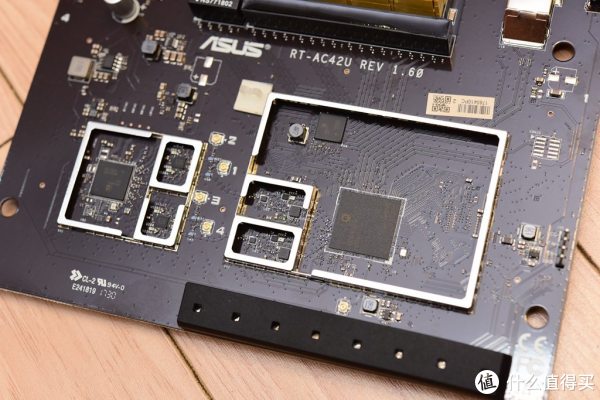

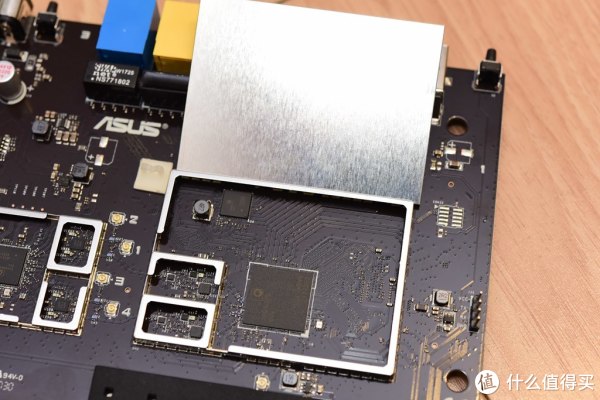

拆下屏蔽罩

芯片特写

QCA9984主要负责5G频率下的数据传输，同时也是实现MU-MIMO技术的关键。

处理器为IPQ4019是一款4核处理器，支持双频段2×2 MU-MIMO，频率717MHz。虽然现在很多设备都支持MU-MIMO，但是各个品牌之间的壁垒互联互通确是个问题。很多中高端手机都采用高通方案，所以使用高通方案的路由器数据传输会非常高效，适合手机收发。如果路由器是其他方案产品，我相信MU-MIMO很难达到最大传输速度。

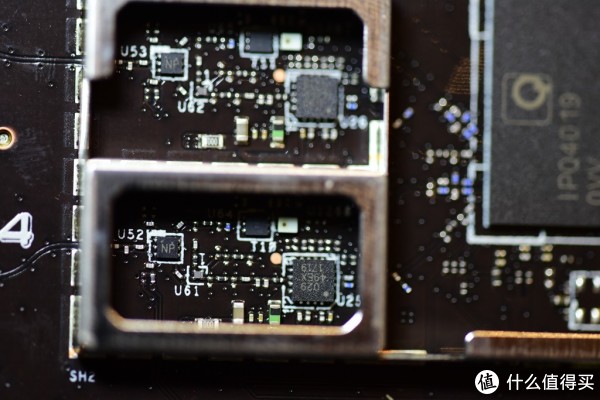

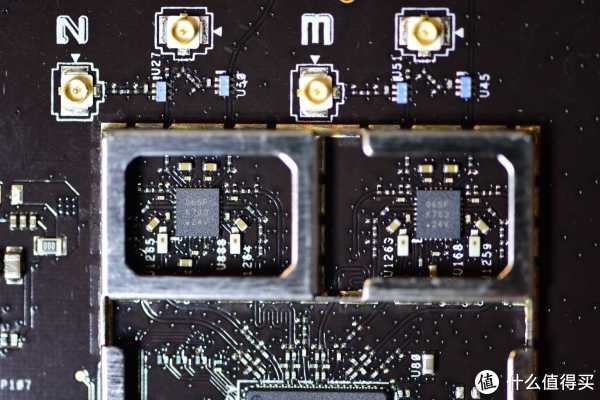

065FK70324V和02949EX1719都是信号增益芯片。

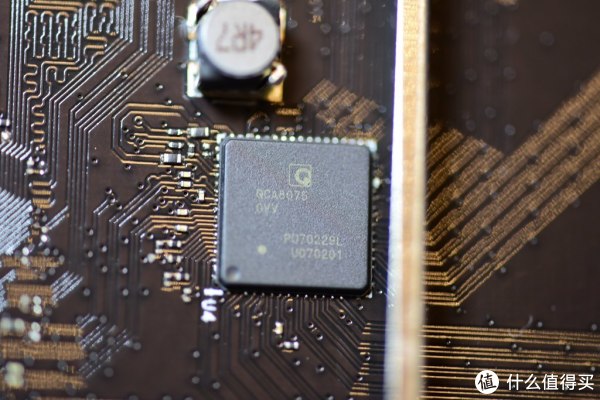

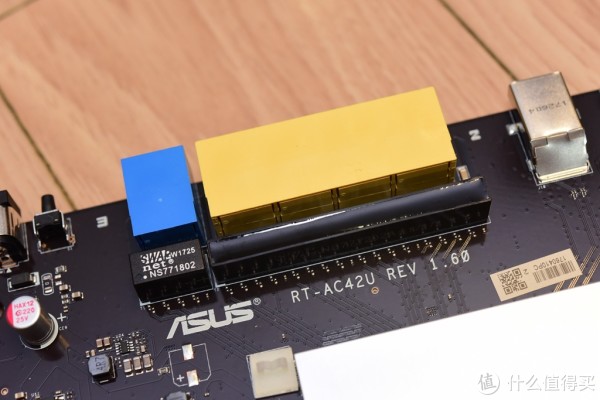

QCA8075为千兆交换芯片，负责千兆网口数据交换。

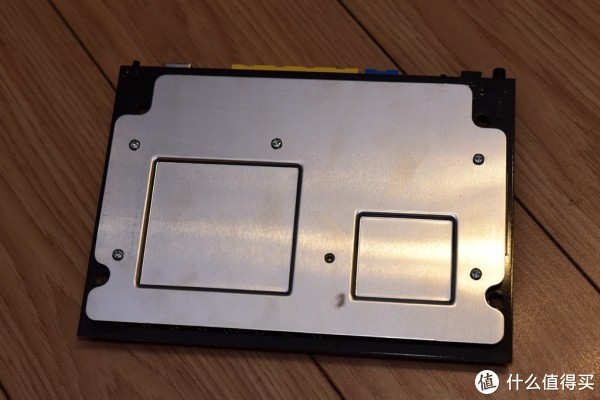

主板背面覆盖有大面积散热片，散热片很厚实。

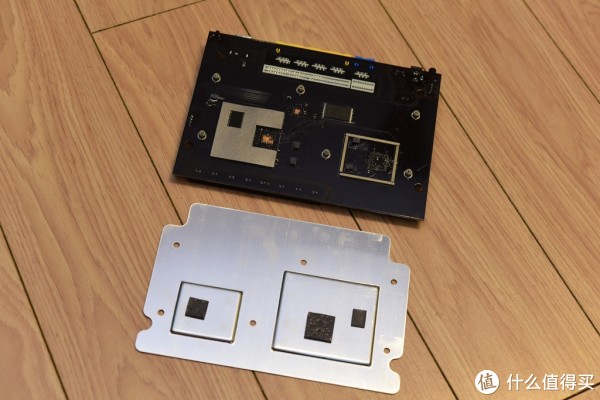

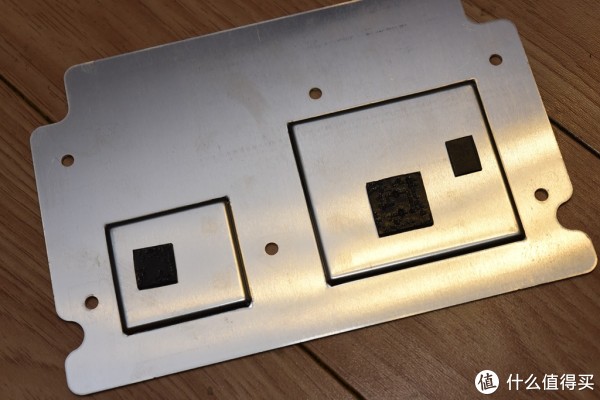

拆下散热片

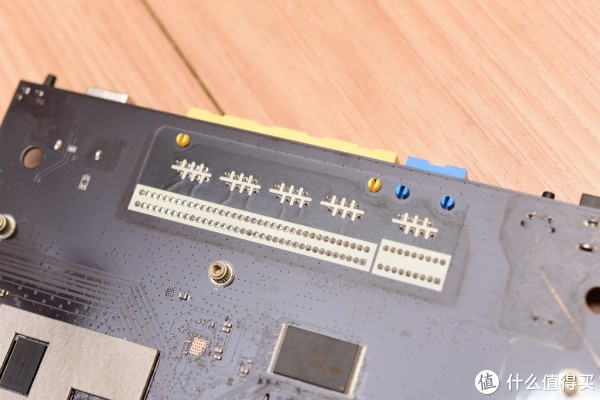

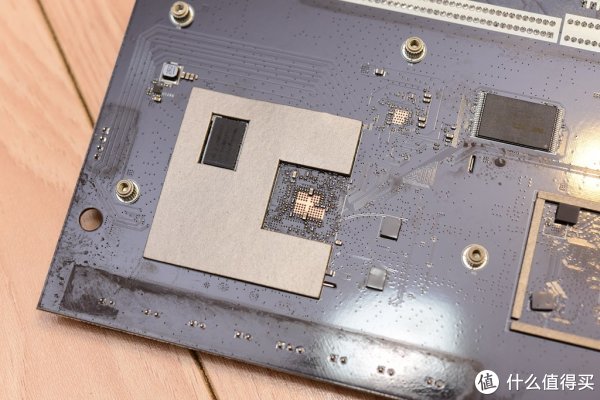

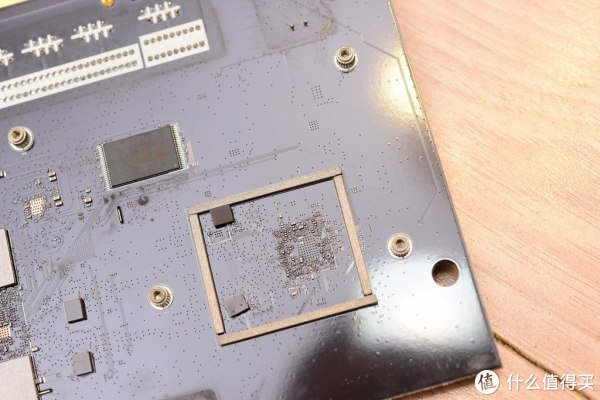

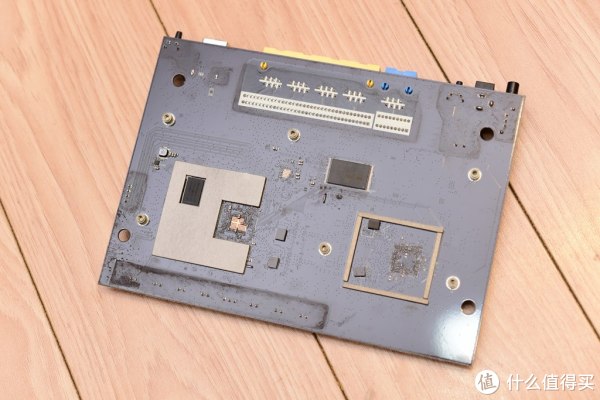

主板背面
