好吧，又到了放弃保修玩个爽的部分了，毕竟硬件什么的不拆一下不能满足一下自己好奇心，不过PGF系列还好，毕竟面对没有保修贴的螺丝，管家拆起来也没有半点犹豫。

和之前一样，索泰RTX2070 SUPER PGF在PCB上使用了金属散热板设计，散热板上做了些突起以增加散热效能，这种设计能有效解决PCB上供电元件带来的发热问题，提高供电模块的可靠性的同时也能防止PCB变形，对于打算给显卡改装一体水的玩家来说只需要更换冷头和给显存贴散热片即可。

卸除散热板后我们可以看到，索泰RTX2070 SUPER PGF的PCB布局设计基本上和RTX2080TI PGF非常相似，最大区别在于核心BGA以及显存布局上的差异，而16+4相豪华供电以及双PWM方案设计都得到很好的保留。

相对于过去2070的TU106核心，2070SUPER升级为2080的TU104核心，具有2560个CUDA单元，核心编号为TU104-410-A1，整体性能会有明显提升。而显存则是常见的镁光D9WCW，工作电压1.35V，等效速率为14Gbps，一般情况下可超至16Gbps，单颗是1GB容量位宽32bit，8颗共同组成8GB容量/256bit规格。

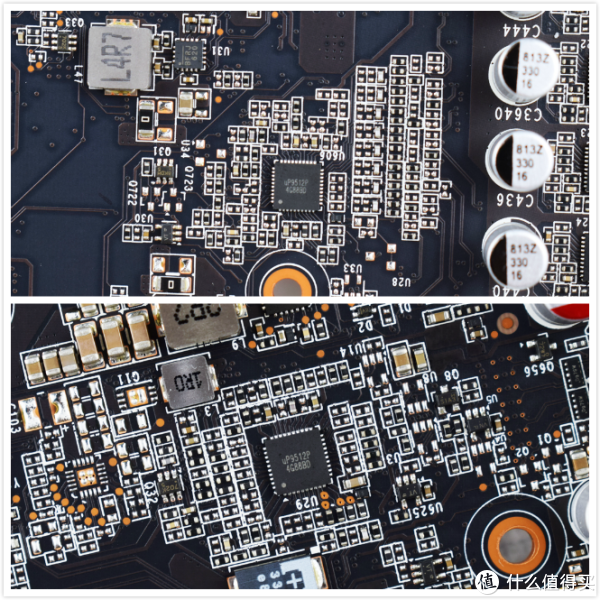

在供电方案方面，索泰RTX2070 SUPER PGF也采用了2080TI PGF同样的双PWM方案，在核心供电部分通过uP9512P的原生8相供电控制，配合来自UPI的QD9619A DrMos内置驱动器实现核心16相供电，定制AIO电感搭配全固态电容一个没少。而显存部分则通过另外一颗uP9512P搭配QD9619A实现4相供电，组成16+4的豪华堆料方案，这一超规格堆料应对2080TI都毫无问题，2070SUPER就更不用说了。

在显卡细节方面，索泰RTX2070 SUPER PGF保留了双8PIN外接供电设计，相对于一般2070S的8+6更好一些。对比之前使用TU106的2070，2070S则支持NVLINK多卡功能，而作为PGF系列，电压测量点还是得以保留，不过考虑到NV限制超频，管家觉得会用上的人应该不会有多少。

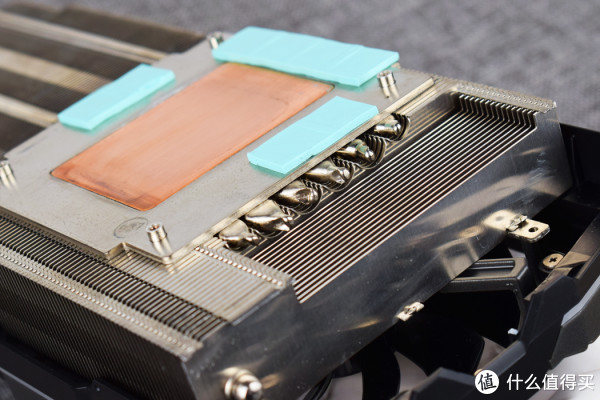

在散热器部分，让管家意外的是，索泰RTX2070 SUPER PGF所用散热居然和2080TI PGF完全一样，没有做任何缩减，4x8mm+2x6mm镀镍热管搭配回流焊工艺和超厚散热片，压制2080TI自然不在话下，应付小小的2070S更是绰绰有余，相信风扇转速方面会非常安静。

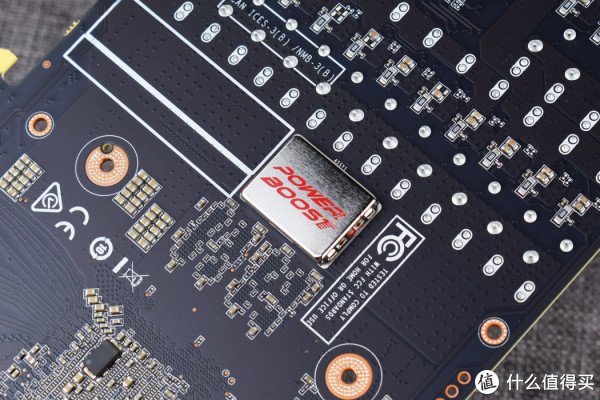

最后要说的是PCB背面预留的一个小玩意，老玩家可能会认出这是OC-KEY的位置，上面做了一颗HT32F52342，它是一款Arm处理器内核的32-bit 高性能低功耗单片机，工作频率为48MHz，本身具备16KB SRAM，不知道补上USB口会有什么作用呢？

灯光展示部分

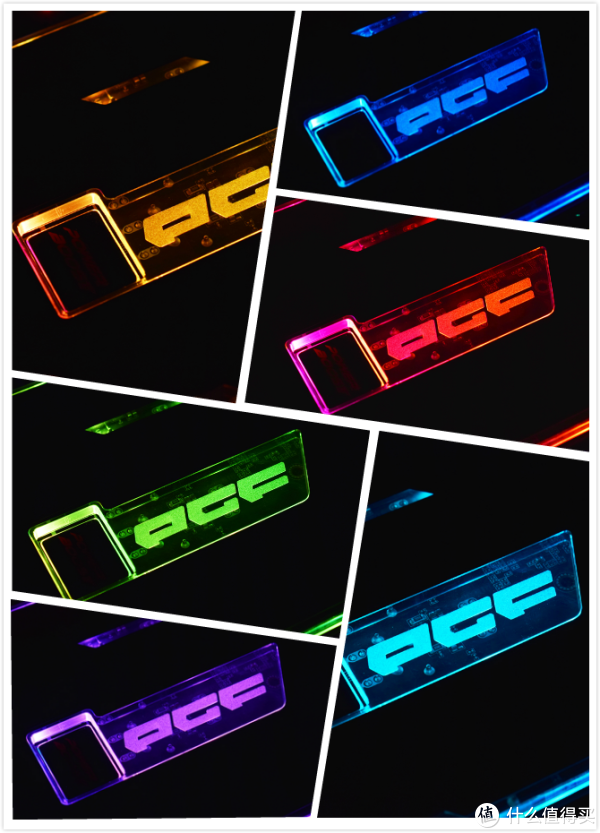

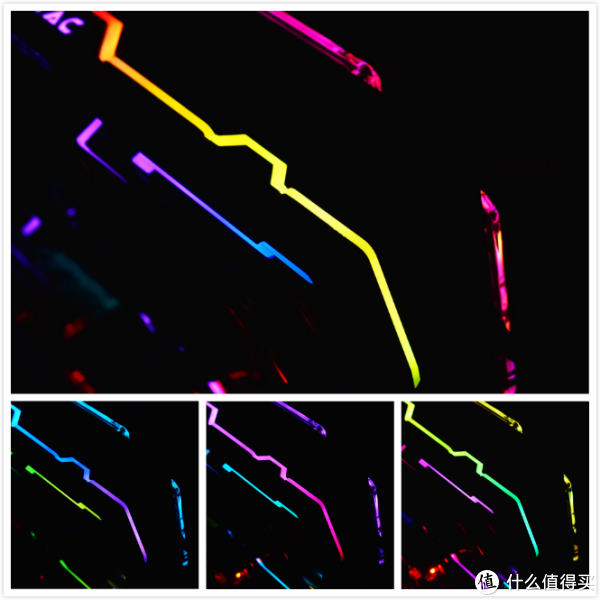

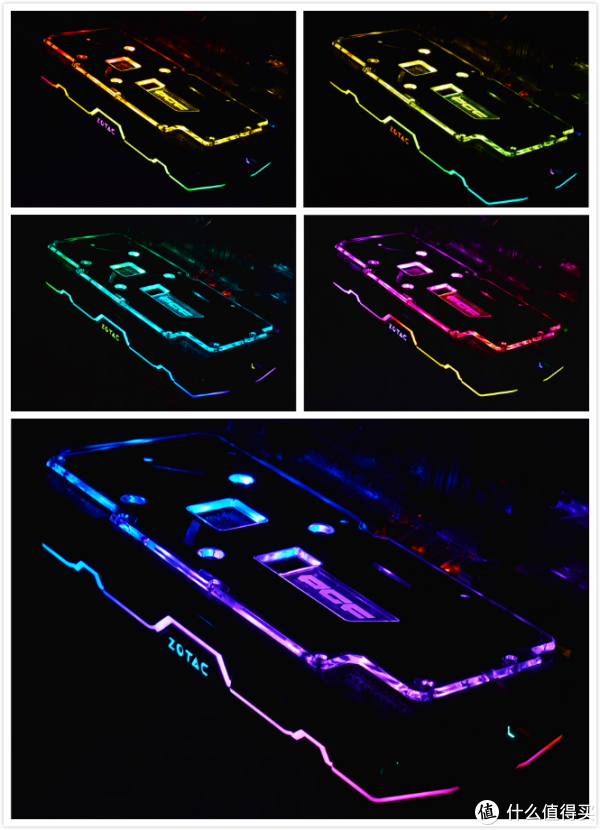

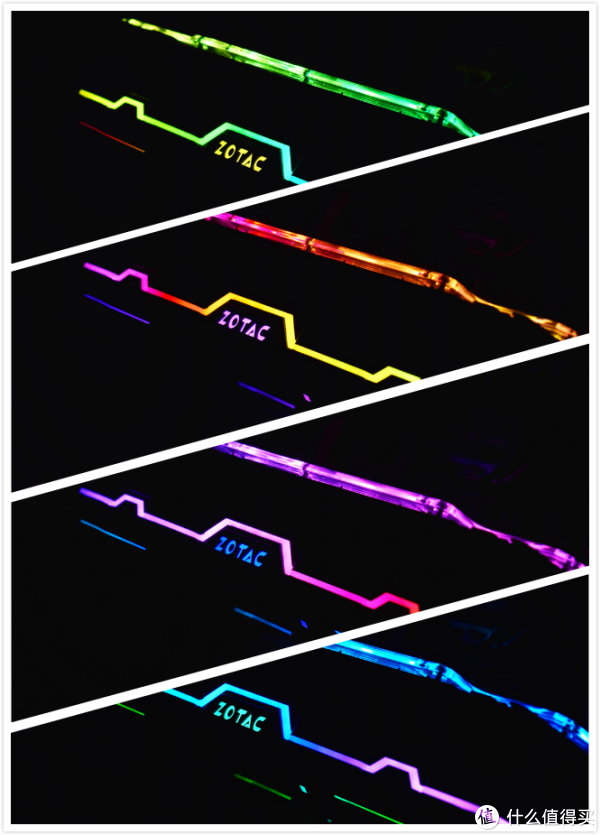

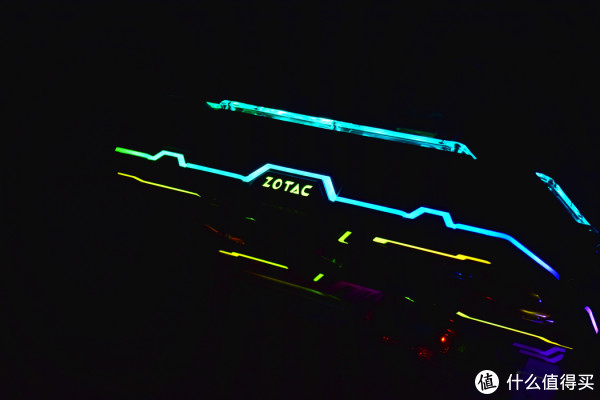

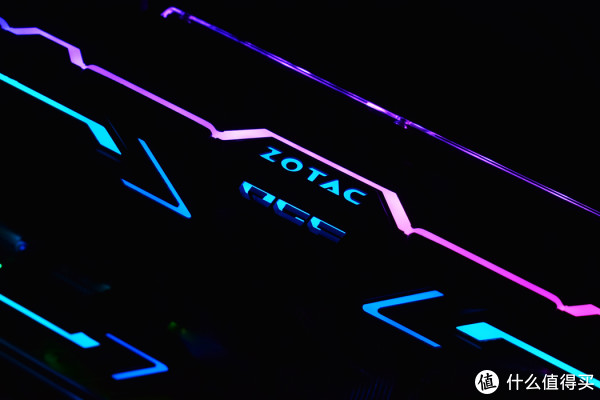

索泰RTX2070 SUPER PGF这一代引入了ARGB灯效，相对于传统单色RGB玩法上更加出彩一点，我就不多说了，大家看图感受一下比较实际。

实机性能测试

这次测试中，测试平台部分使用来自英特尔九代平台的9900K ES并超频至4.8G，同时内存XMP超频至3200MHz CL16，保证配置具备一定参考性。

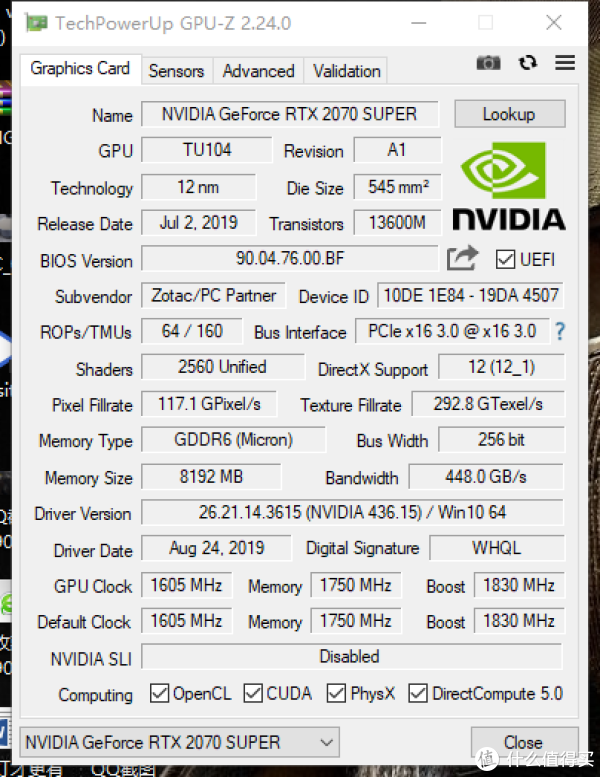

在GPUZ基本信息里，我们可以看到索泰RTX2070 SUPER PGF的核心boost频率为1830MHz，相对于公版FE的1770MHz有了较大提升，而显存部分是1750MHz，和公版FE一致，和2080TI所不同的是，这块索泰RTX2070 SUPER PGF使用的GDDR6是来自镁光的。

在BIOS设定里，我们可以看到索泰RTX2070 SUPER PGF的默认功耗限制在280W，可通过软件实现的解锁功耗幅度为10%，即308W，管家个人建议买个品质不错650~750W甚至以上的DC2DC结构电源来带比较好，毕竟显卡实际负载功耗在250~270W。

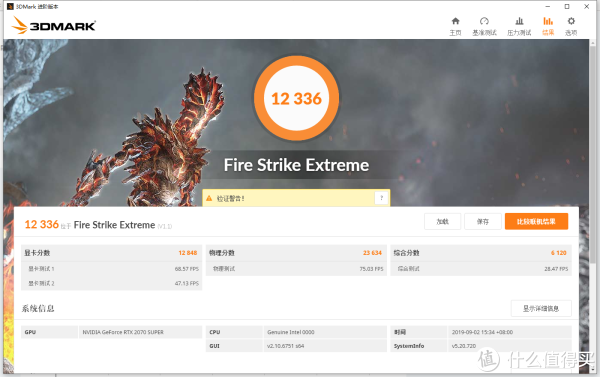

在3DMARK显卡基准跑分项目中，索泰RTX2070 SUPER PGF的Firestrike和Firestrike extreme项目非常不错，总分分别为23014和12336，其中图形得分为26747和12848，相比1080P和2K，4K就没有那么流畅了， Firestrike Ultra只有6483总分，图形得分则为6306。
