 下面简单对安钛克EAG650 EVO做个开箱，对于拆解的部分是挣扎了几个晚上才决定的，毕竟有些心疼，肉也疼，会涉及到质保问题，不过感觉内容太少，最终还是决定拆解给大家看看，反正也是自用。作为普通玩家和用户，转化率的部分无法进行测试，这个参考官方的数据就行，前提是品牌要有知名度，不会涉及到虚标的问题。

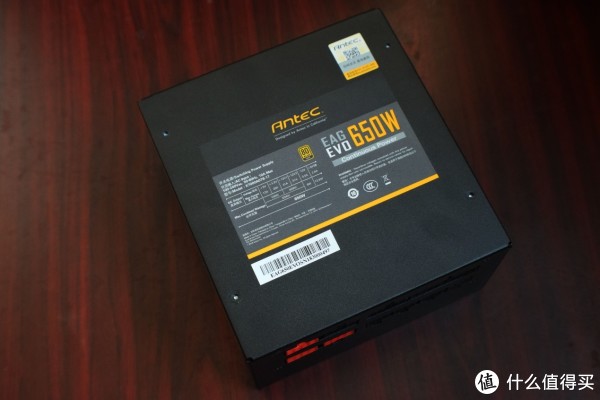

安钛克EAG650EVO机身体积不大，为165*150*86 mm，属于普通型ATX电源，不会占用太多电源仓的空间，不用考虑中塔机箱电源仓的空间情况，也比较有利于散热，不过同时也会对线材长度上有所需求。安钛克EAG650 EVO机身材质为金属，外部喷涂磨砂工艺处理，防滑耐磨耐脏。

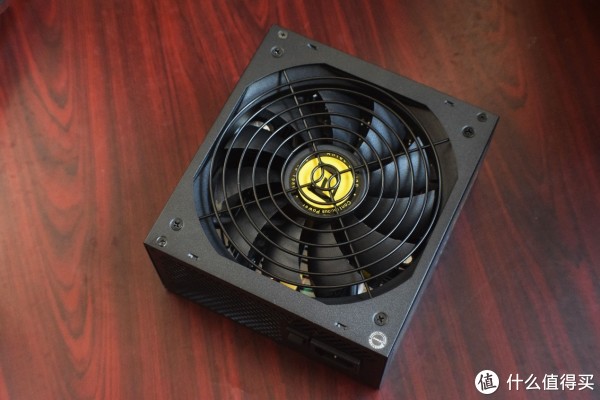

安钛克EAG650EVO底部采用了一个11页的14厘米智能温控静音风扇，占据了底部的绝大部分面积。所谓的智能风扇，不需要独立的开关，会根据高温高负载的实际使用情况来自动启动风扇，低负载低温的状态下电源风扇会进入停转状态，从而将运行噪音控制在最低限度。

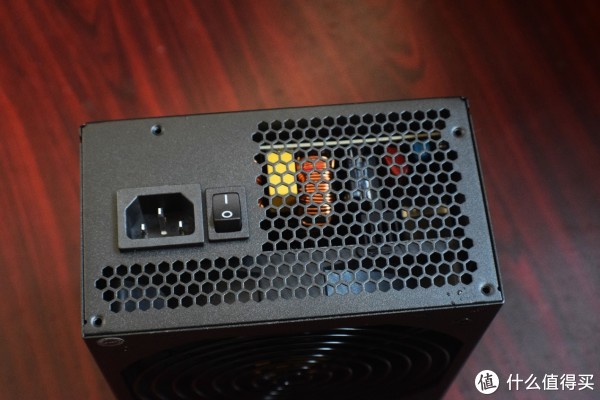

作为主流的中高端电源，安钛克EAG650 EVO也设计有独立的电源开关，位于电源交流输出接口一侧，这个独立电源按键很实用，免去了拔电源线或是关闭电源插座的麻烦。

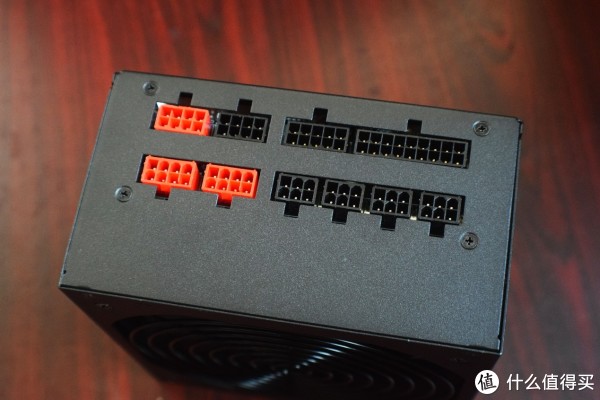

安钛克EAG650EVO为全模组设计，虽然是此类接线是常识，也不容易接错，但是感觉应该在接口一侧标识为接口类型，比如CPU、SATA、PCI-E等。左侧为CPU和显卡供电的四组8PIN模组口分为了红黑两色、上下两排，可以支持CPU或PCIE的模组线，基本上这4个8PIN模组口搭配双CPU服务器使用，也可以扩展成3路8PIN显卡线使用。

安钛克EAG650 EVO所有的模组线均为扁平化设计，为硅胶线材，选择安装方便，可以减少占用机箱内部空间，同时更有利于散热，模组线包括1个20+4pin的主供电接口线材、1个4+4pin CPU供电接口线材，4个6+2pinPCI-E显卡供电线材、5个SATA供电线材、 5个D型4pin供电接口线材，此外还提供了Floppy接口的线材，基本可以满足绝大部分机箱的背部走线需求。

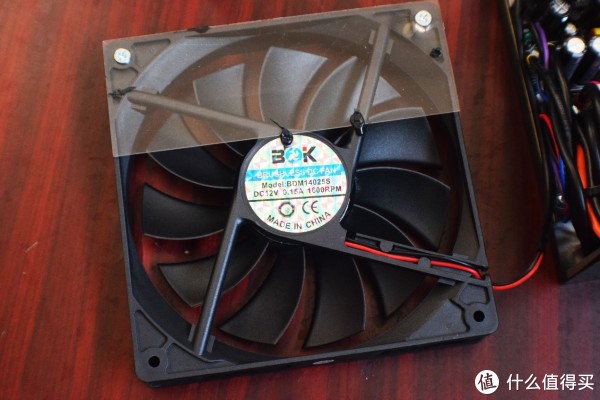

简单做个拆解，不过对于核心元件的部分不太懂，不做深入点评，仅供各位参考。比较有意思的地方有两个，一是风扇上安装了一块塑料挡板，而且材质较为坚硬；二是内部一侧也有类似的塑料挡板，是为了防尘还是更好的散热效果？这个就是安钛克EAG650 EVO内部的风扇，非焊接，而是可以拆解下来。安钛克EAG650 EVO采用BOK的11扇叶350px直径风扇，型号为BDM14025S，规格为DC12V~ 0.15A 1600RPM，是一款静音型散热风扇。

安钛克EAG650 EVO采用全日系电容用料，也算是价格偏高的一个原因吧，基于主动式PFC+高效结构半桥LLC谐振+同步整流+DC to DC架构打造，也是目前同类中高端电源中比较成熟、应用较为广泛的一个方案。拆开后第一眼看到的是这两个黑化的金属散热片，厚度和面积上有所差异。内部空间并不大，容纳了大大小小、花花绿绿的各种元器件，排列上较为规整。

左上角这个黄色的部分应该是焊接在电源接口上的一级EMI，焊点较为饱满，不是大疙瘩，也没有感觉有虚焊的情况。

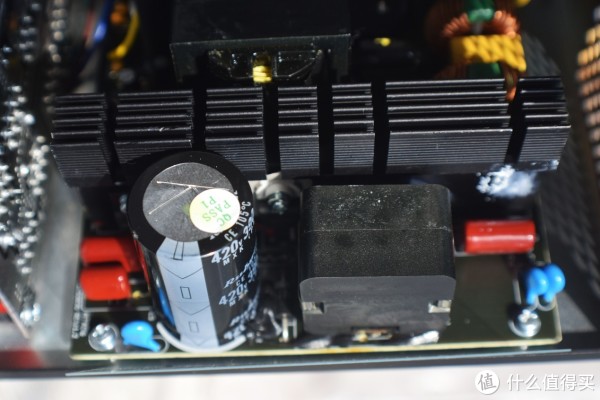

在其他论坛上经常看到有人推荐购买日系电容的电源，低电阻、寿命长，使用上比较有保证。这个是内部能看到的最大电容，日本RUBYCON红宝石高压滤波电容，标识的字体是420V/390μF/105℃ 。

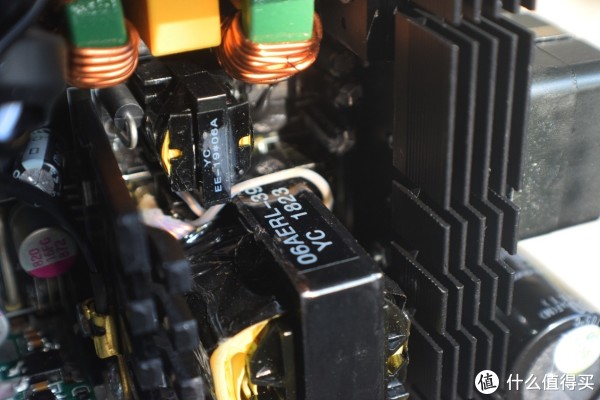

这个是两组金属片之间的变压器部分，一个标识的是06AERL-39，另一个是YC EE-19*06A。
