       收到包裹的时候，我小小的楞了一下。包裹挺大挺长的，我还以为不是显卡。撕开快递的那一刻心里总算踏实了。

这次的超白金外包装整体以灰黑色做为主色调，这样机器人身上的蓝色光路和OC（OVERCLOCK）的红色贴标显得格外显眼。机器人身上的蓝色光路应该寓意显卡的灯效吧 ，我觉得我有做设计狮的潜力诶~

背面主要描述一些RADEON RX Vega 56系列显卡的特性以及蓝宝石超白金独有特性，有兴趣的朋友可以放大看下。

对比一下蓝宝石（Sapphire）RX580 8G D5 超白金 OC和VEGA公版时红黑配色的包装，机器人也换成了个大块头，显得沉稳厚重了一些。

除去外包装，内部还有一层瓦楞纸的内胆包装。

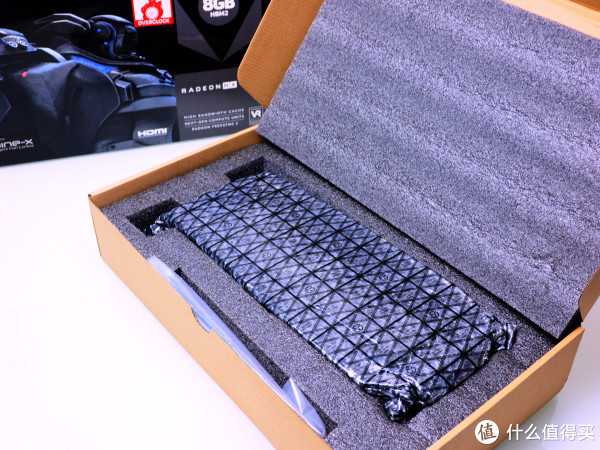

这泡沫怪厚的。显卡外还包裹着一层气泡缓冲袋。

晒物

先看来看配件

内附了一个显卡支架。已经可以料想到这不是块轻量级的显卡了。

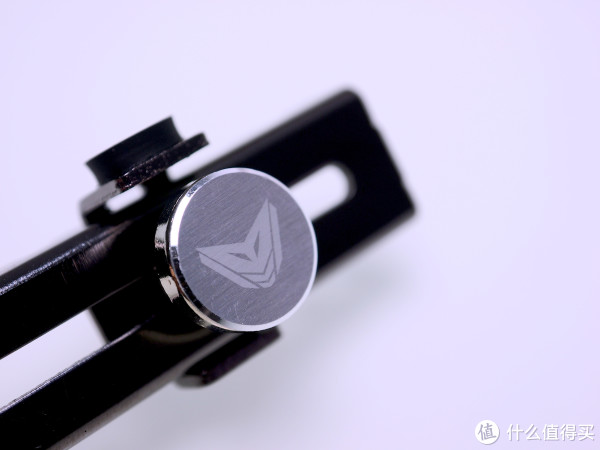

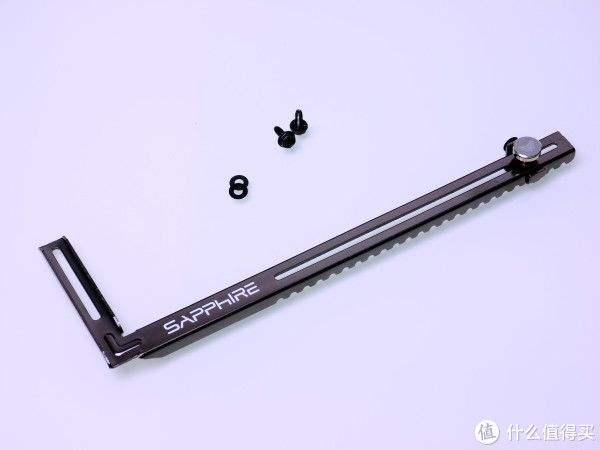

拉丝工艺，整体做上乘看起来挺有档次的。由这个橡胶脚垫支撑显卡，可以通过按压这个带有超白金LOGO下弹簧扣随意调节支撑的点位。

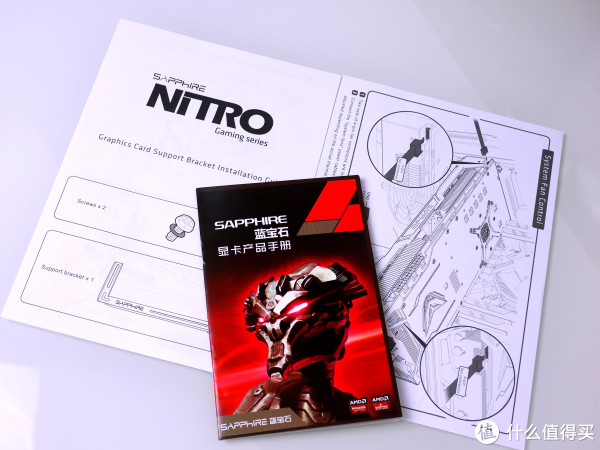

还附带一个支架的安装说明。

晒晒显卡

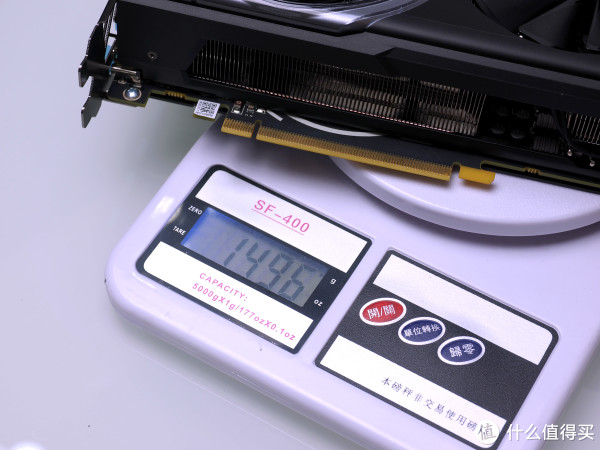

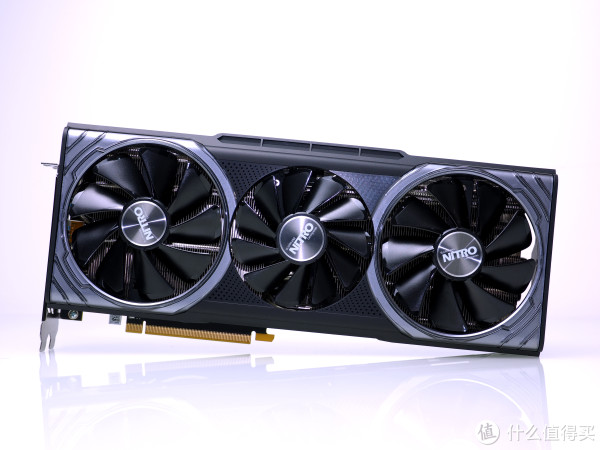

亮相之前先秤个重，将近1.5KG。算是显卡里的“大胖子”了。

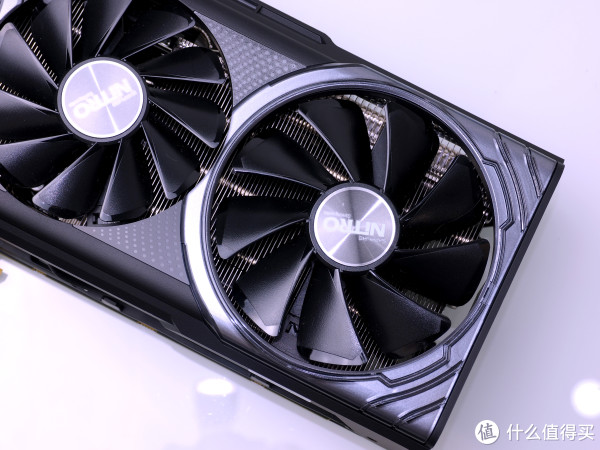

蓝宝石（Sapphire）RADEON RX Vega 56 超白金OC配备了三个双滚珠轴承，耐用性高。左右两侧的风扇为10CM，中间的风扇9CM。左右扇叶同向，中间扇叶方向相反，风向应该也是相反的，两侧风扇靠近机箱边缘，距离新风位置比较近，应该是将新风吹给散热鳍片。而中间的反向的风扇则是将热量抽出显卡。同时风扇还带有智能启停技术，只有在显卡温度高于60°时才会启动。

风扇中间的金属LOGO延续了前几代产品的风格，贼闪。风扇靠近中心和边缘的部分还额外增加了更为光滑材质的裙边。

因为我这个显卡只是超白金版的不是限量版，所以两侧风扇的装饰是没有灯效的，有点可惜。中间小风扇旁是超白金典型小凹槽设计，两种风格相互搭配挺有趣

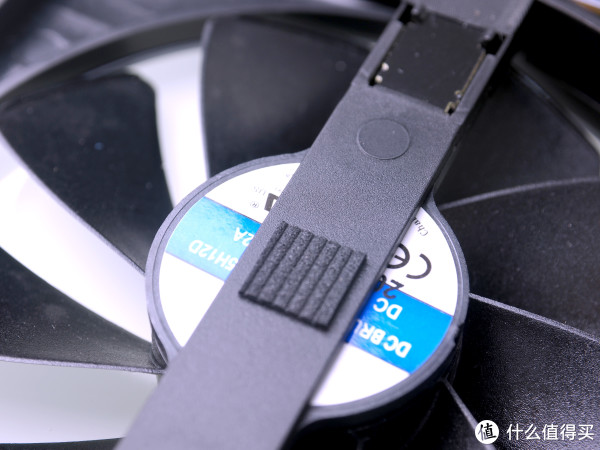

风扇很容易拆下，卡扣+1颗螺丝设计，拆卸清理更换比较方便。

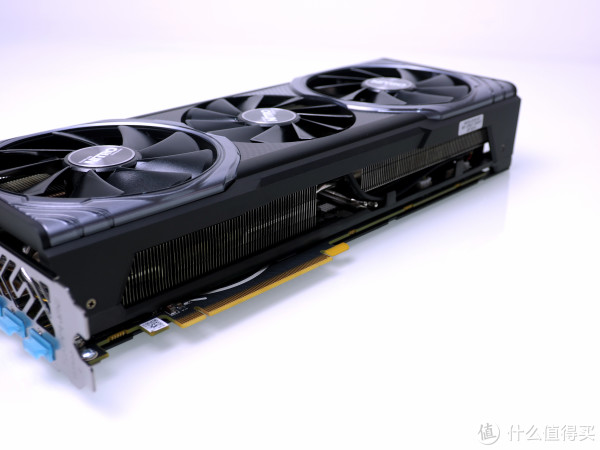

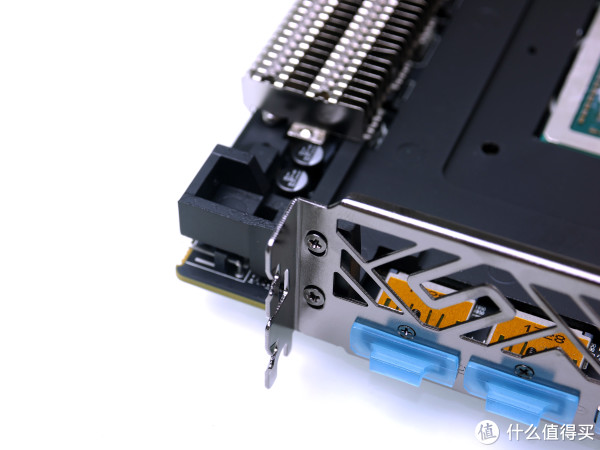

3槽厚度，镀镍防锈，提供了双DP+双HDMI，4个接口，应该是为了给散热预留充分的发挥空间。

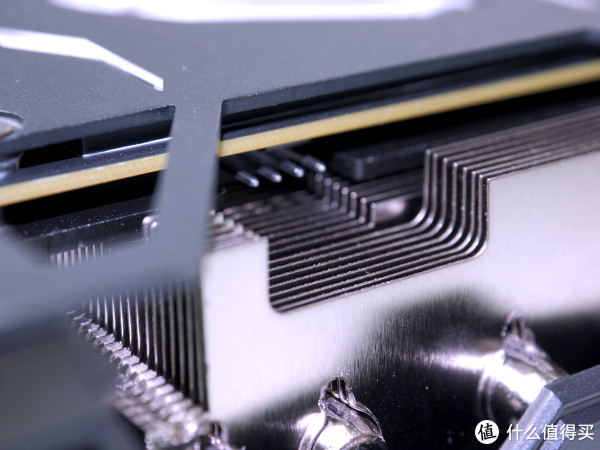

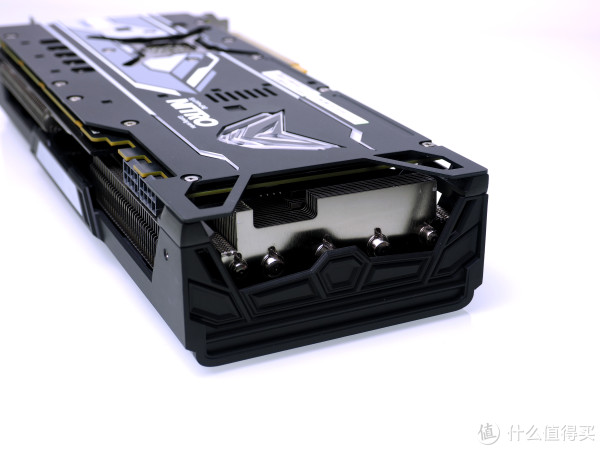

从底部已经可以看到厚厚的散热鳍片和粗壮的热管了。

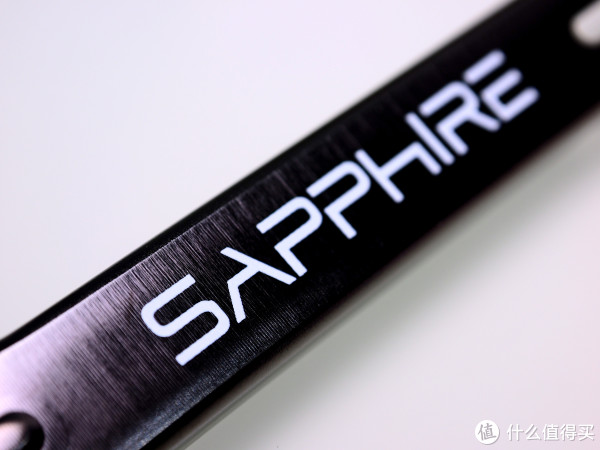

顶部双8pin的供电接口，限量版和OC版用的是同一个PCB以及模具，只是在规格上做了一定的调整，这个空的8pin供电位就是很好的例子。顶部很闪的金属槽其实是一个“SAPPHIRE”的logo灯。

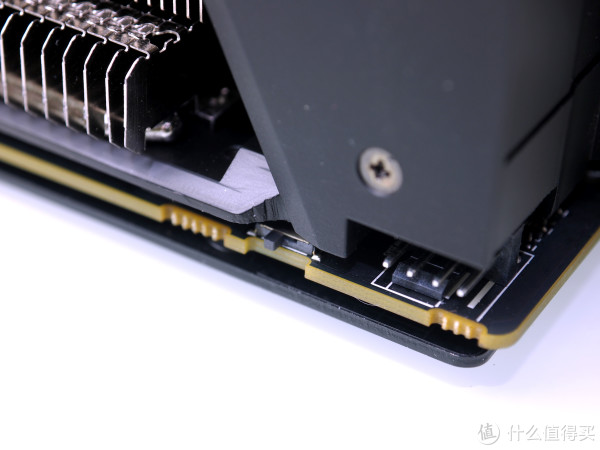

在靠近挡板的地方有一个可以串接机箱风扇的接口，可以由显卡直接控制机箱风扇。可以将临近的风扇接到显卡上，一方面可以有效的控制风噪提高散热效率另一方面可以不用拽很长的线接主板也显得美观一些。

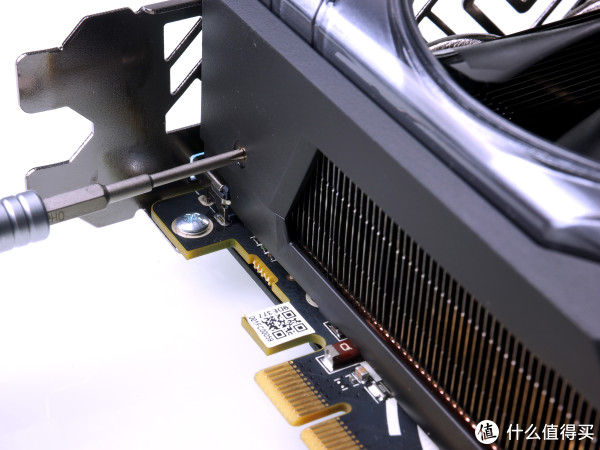

旁边是UEFI的切换开关，用于控制显卡的Boost和Silent方案，靠近挡板一侧的档位是Silent档位，默认是在Boost档位，Boost档位下频率和风扇策略都会更为激进一些，功耗也会更高一些。

显卡的尾部也有一个机箱风扇接口。推荐尾部接入进风风扇，上部接出风风扇。总之接最近的风扇就OK了。

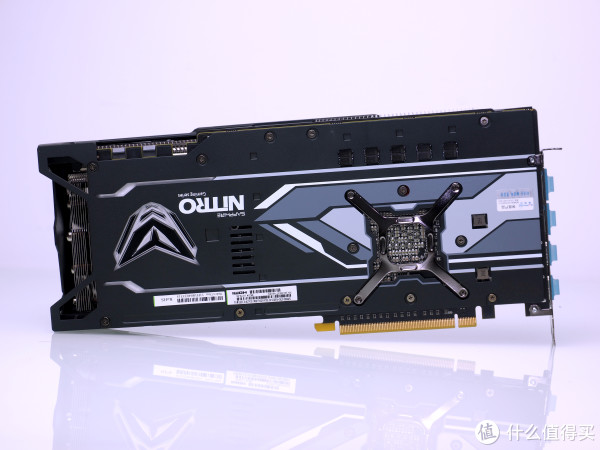

最后看一下背面，因为显卡已经很厚了。所以为了尽可能的不再增长占用的空间，有些原件不得不装在背面裸露出来了。

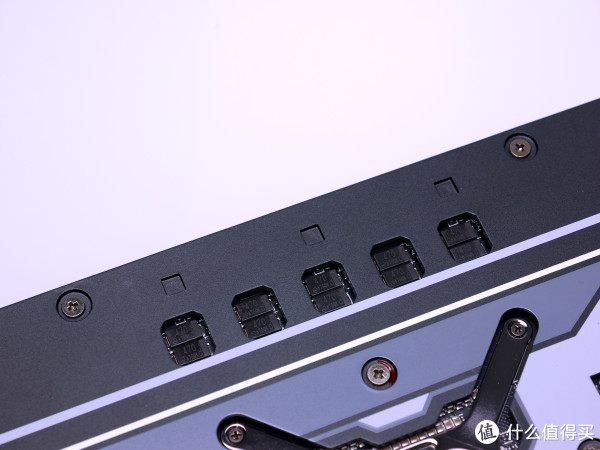

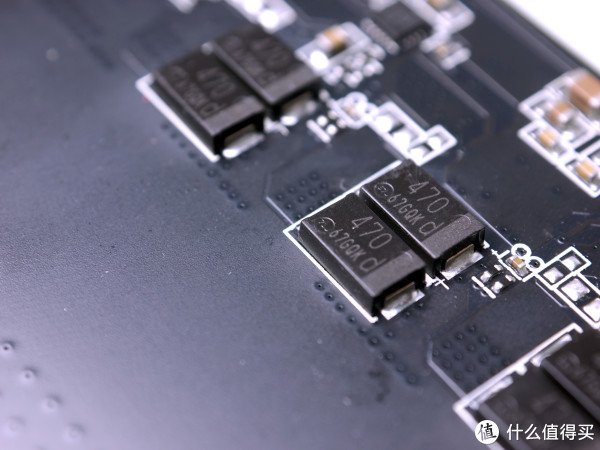

10颗470μf的钽电容。

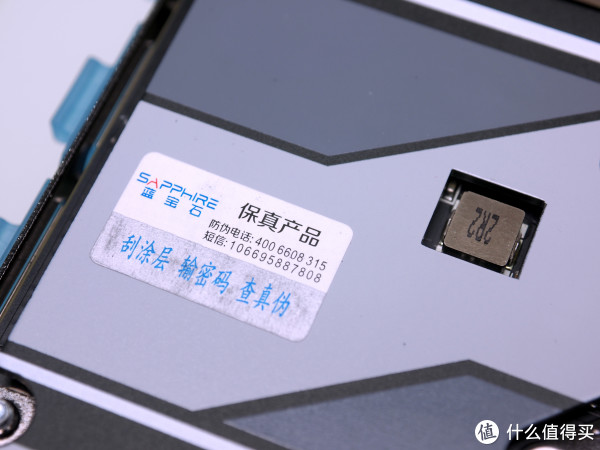

2.2uH的电感。。这个保真贴。。我想说能山寨了这货的话，也是挺牛的了

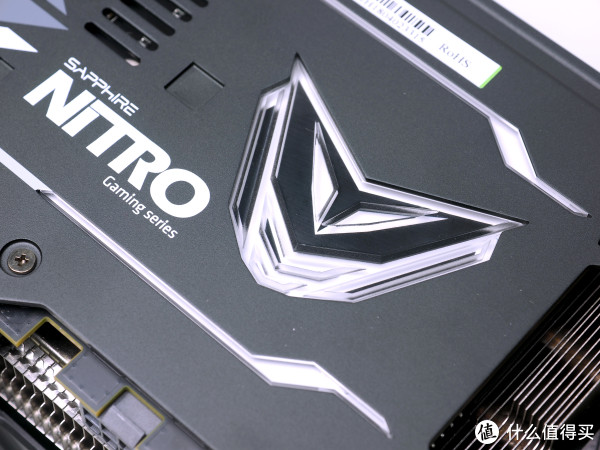

背板上最引人注意的还是这个透明的树脂部分，不用多说自然是为了提供灯效的。

拆解

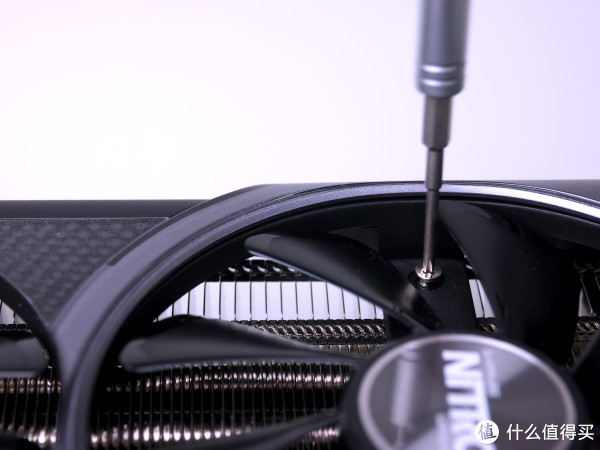

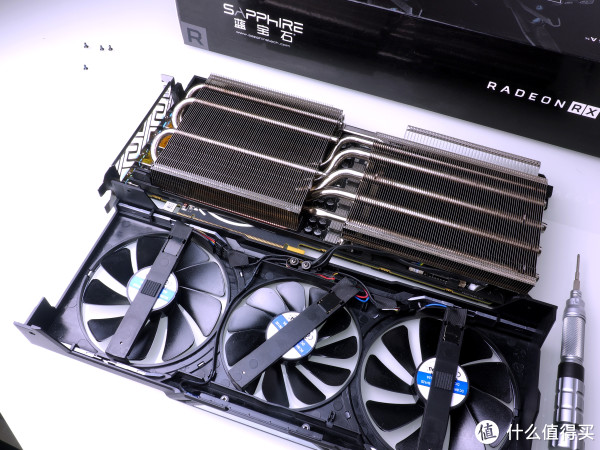

风扇罩的四周分别有4颗螺丝，去掉之后就可以轻松的整体移除风扇罩了。

如果只是日常清理的话只需要成这样就行了。很方便只用下4颗螺丝就可以清理显卡所有的地方了，还不会破坏保修。

风扇和散热器之间还垫有泡沫脚垫，用来减震。

蓝宝石一般不喜欢用易碎贴，这不代表人家就不知道你有没有拆显卡了，这个防拆密封胶就是用来检测这一点的。所以萌新就不要随便拆解显卡了，拆坏了可是要后果自负的哦。

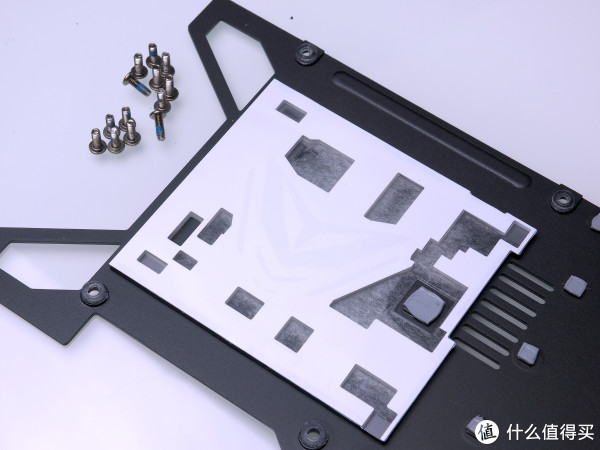

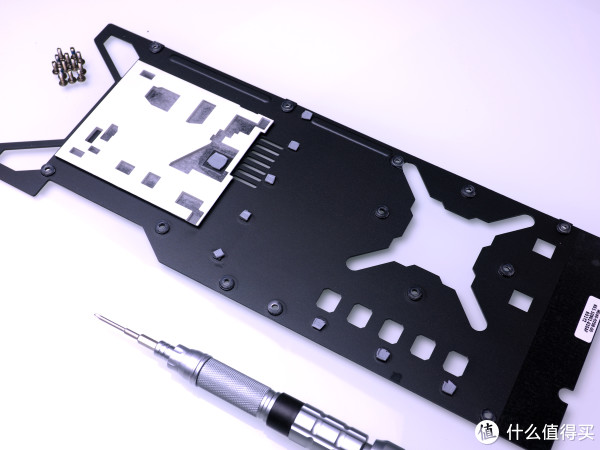

拎掉背板上的螺丝就可以轻松取下背板了，背板上贴有不少硅胶垫，用于导热。

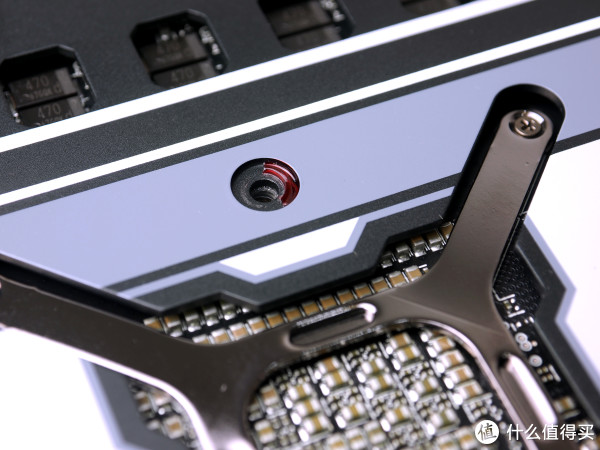

LOGO灯的部分装有滤光板，以保证灯光的均匀纯净。所有的螺丝上都有防锈的奈落胶。

PCB的背面也有一个超白金的图案和背板上的一毛一样，周围是一圈是RGB LED灯。

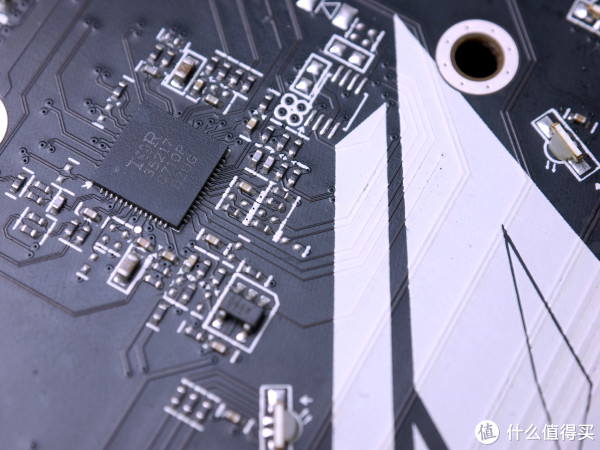

超白金图案的旁边是显卡的供电主控PWM——IR35217，和我之前拆解过的Radeon RX Vega64的供电主控一毛一样。不过目前来说还没有原生12相PWM主控芯片，这个主控芯片最高是原生支持8相供电的，宣传的12相应该是通过倍相技术实现的。好像Vega的公版非公都用的是这个芯片。

刚才提到过的470uf的钽电容特写。

接着就是要拆散热了。

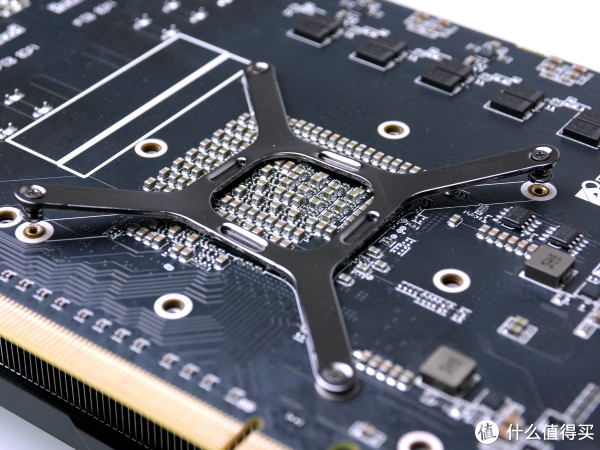

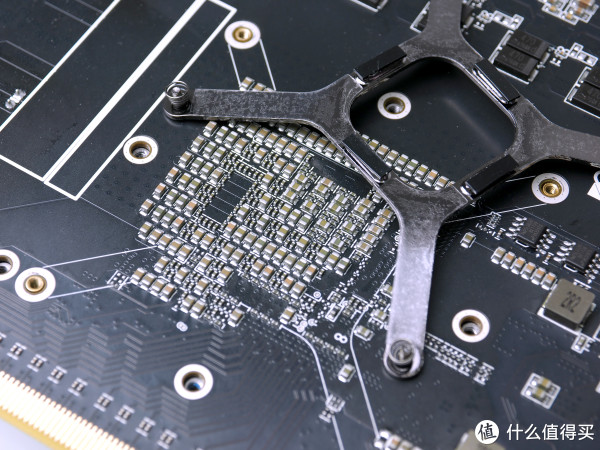

散热器的背架一定得对角拆，非常的紧。拆的时候一定要小心，不要大力出奇迹不然碰掉了核心旁边的贴片电阻可就GG了。背架上贴有垫脚，电阻预留了垫脚的位置，装回去的是后最好还是留意一下，因为怕垫脚的位置装的不正，可能会有压住贴片电阻的风险，小心驶得万年船。

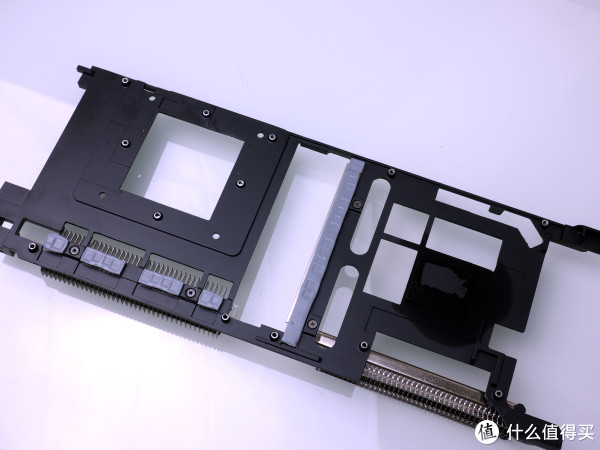

硅脂的吸力不是很大，很轻松就拿下了散热器。。。万万没想到，散热器下还有一层装甲。这层装甲应该一方面是为了给供电部分进行散热，另一部分功能就是稳定PCB了，毕竟1.5KG的重量。。

散热器采用了3*6mm和3*8mm共6跟镀镍散热管，外加PCB装甲上的2根专供MOS散热的6mm热管共8根热管，再加上纯铜的核心导热层，全PCB覆盖的导热装甲以及厚厚的纯铝镀镍鳍片，这个热散热规格真的相当厉害了。

这层装甲只需要去掉挡板上的2颗螺丝就可以拆掉了。

背面还贴了不少导热贴。

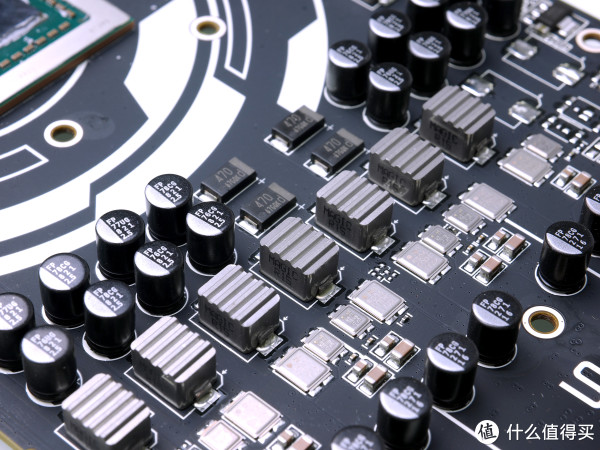

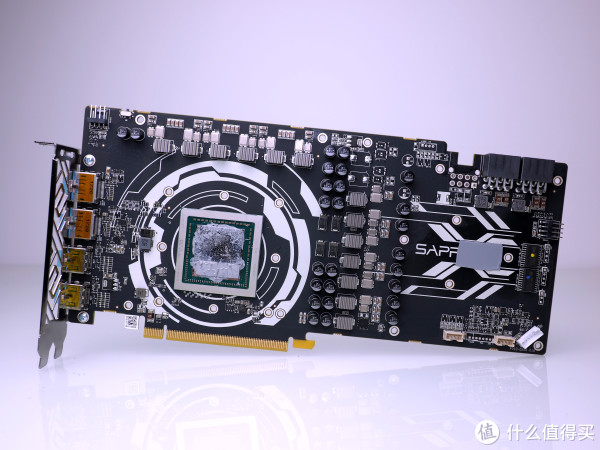

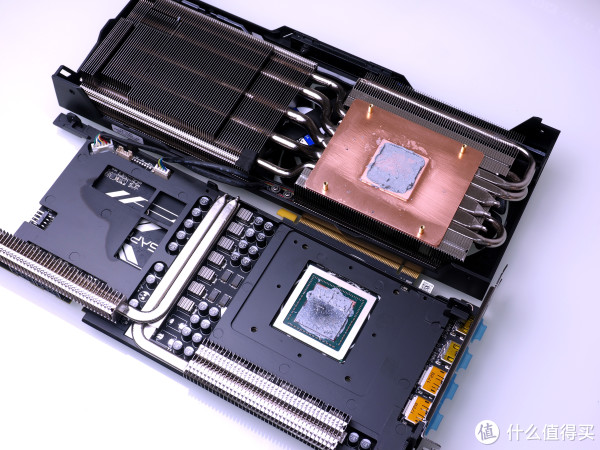

完整的PCB，总算露出了真容。12+1相的供电规格。PCB越肩式设计，将复杂的供电部分设计到了PCB的肩部，也就是常说的越肩式设计，现在大部分高端显卡都采用这种设计。也是为了给散热和LED灯光提供充足的空间。

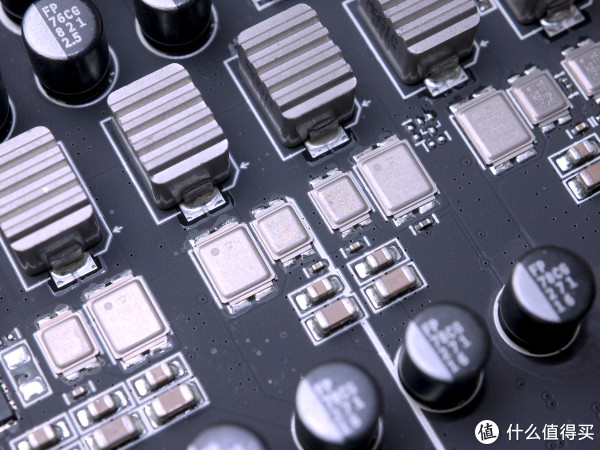

电感则采用的是蓝宝石定制的第四代黑钻电感有很高的电磁转换效率，同时线圈内部还内置了散热片，在运行更稳定的同时降低了工作温度，能有效的抑制高频啸叫的问题。

电容部分则采用了富士康定制的16K全固态黑金电容+470uf钽电容滤波。
