37度 Light 智能手环外观展示(外壳|屏蔽罩|传感器)

【什么值得买 摘要频道】下列精选内容摘自于《#原创新人# 曾经百元内唯一带有心率监测的手环——37度手环 简易拆解》的片段：

手环周身一圈都没有螺丝，估摸着胶水粘合的，就拿出吹风机使劲的吹啊吹

拆之前忘拍了，补一张。看这里有两个三角估计是售后好拆解吧就对着这猛吹然后一掰就开了。之后发现想错了，这两三角标正反的。。

边拆边拍有些地方漏掉了，这张是后来看还能不能充电的时候拍的，不是还在充着电就暴力拆解

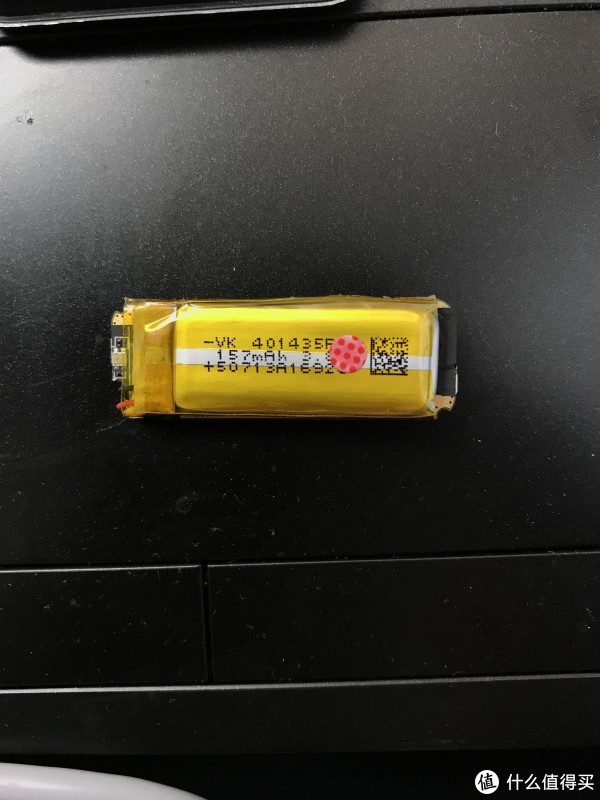

电池包是157mah的（小米手环是41mAh），比其他的手环都大，但是因为有心率监测和血压监测在，续航基本只有5-7天。最近突然又用电如尿崩，冲完一次电都撑不到一天，淘宝又找不到这种电池包，就索性拆了。

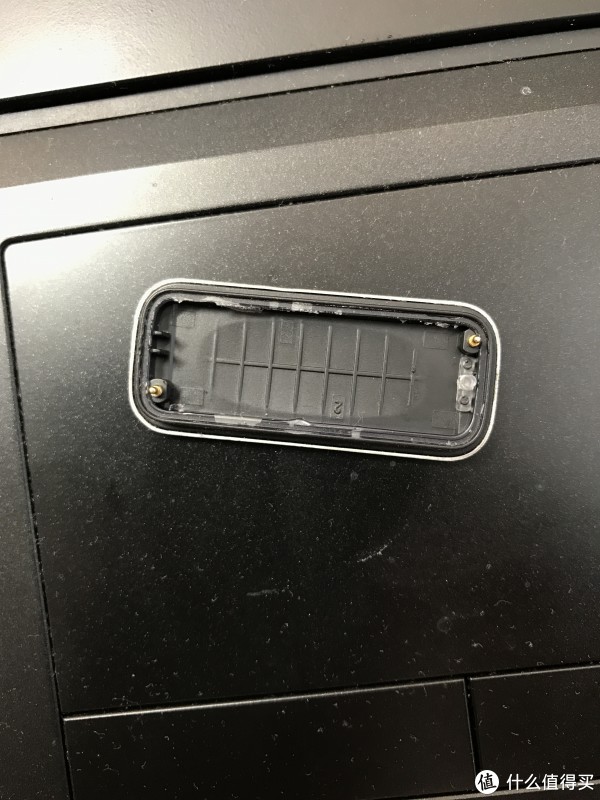

这是手环外壳的背面，有两个触电。app里面有说关闭手环后在开启需要连续敲击手环正面两次，但并没有说敲哪里。估计这就是感应敲击的器件吧。

拿下来之后的正反面

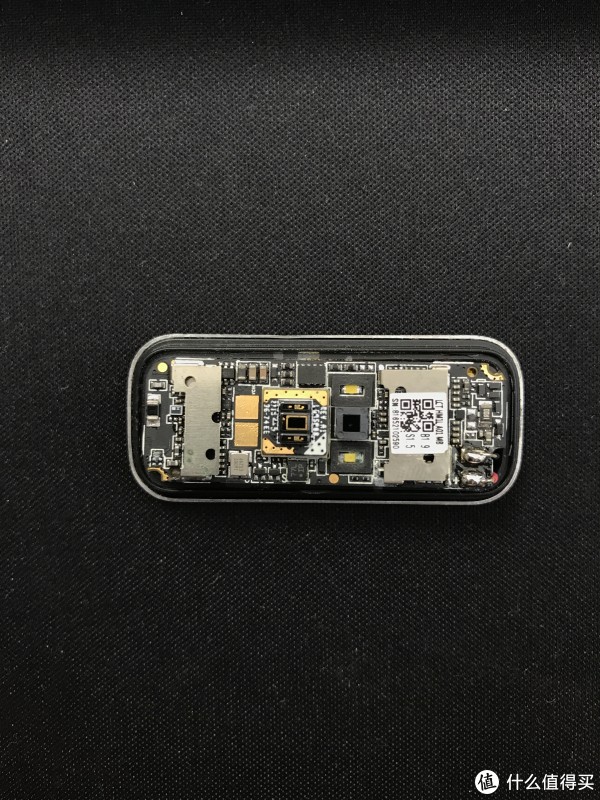

特写一下，可以看到左右各一个屏蔽罩，终究两个传感器。左边的是心率，绿光。右边血压，白光。

屏蔽罩是焊死的，手边没有工具拿不下来，网上找了张图看看吧

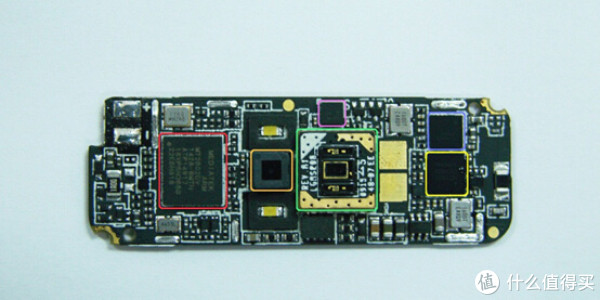

以下内容为百度：

红色：MT2502
黄色：NRF51822
蓝色：AFE4403
绿色：绿光的传感器
橙色：另一组传感器
紫色：加速度传感器
很明显从硬件种类和数量上看和一般手环是完全不一样的硬件设计思路。大体上看，先看主系统的架构就是一个很特殊的模式，就是MT2502+NRF51822双处理器的设计，估计是一般NRF51822内核计算能力面对普通的G-senser还可以，针对光学信息复杂处理Cortex-M0的内核有些力不从心。另外还需要保证低功耗，所以采用双处理器的方案。仅仅从这一个架构来看37度手环的硬件设计绝对不是外面满街飞得一般手环方案。
Bong和华为手环的处理器也采用了NRF51822，但是都是单处理器。另一颗处理器采用的是MTK的MT2502，很多朋友熟悉MTK是手机方案的芯片厂商，而MT2502正是MTK为了进军穿戴设备于2014年推出的一款高性能的芯片。
接下来我们再看一下37度手环的最核心的2组光学传感器，各位没有看错，是2组。每组都有自己的光学发射装置和接收senser组成。
手环有测心率的功能，拆解看到有TI的AFE4403，与绿色LED配合使用的一组传感器。看过拆解MOTO360的朋友应该知道，MOTO360上也使用了一组绿光的传感器测心率，使用的前段处理芯片是TI的AFE4490，而AFE4403是比AFE4490更新，封装体积更小的一代产品。前段的光学组件是一个含有双绿色LED的+接收器的模组，据说这样可以大大提高信噪比。而且这个光学模组安装一个单独的PCB板，可以从主板上拆除下来。这一设计无疑会大大增加产品组装装配的复杂度，而且如此小的PCB板，在加工上也是有一定的难度。
难道是为了将传感器模组设置到一定高度这么做的么？看来为了精度蛮拼的。另一组光学传感器就比较神秘了，由左右两个LED和中间一个接收的光学senser组成，厂商只是描述了光学发射装置都是特殊要求定制的。
再仔细看观察了手环的硬件，发现了好多个TVS芯片，TVS可以有效的防浪涌冲击，减小瞬态电压或电流干扰。这在其他手环中也是不常见的设计，很多三四百块的消费产品中，为了成本在该使用TVS的场合经常省掉了设计。37度手环为了稳定和性能，在硬件上真是不惜代价呀。

大概意思就是这手环很牛逼很厉害快来买买买

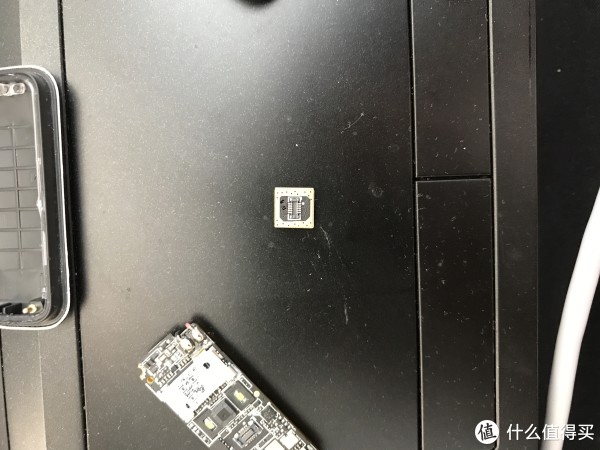

然后手一抖发现心率传感器可以抠下来

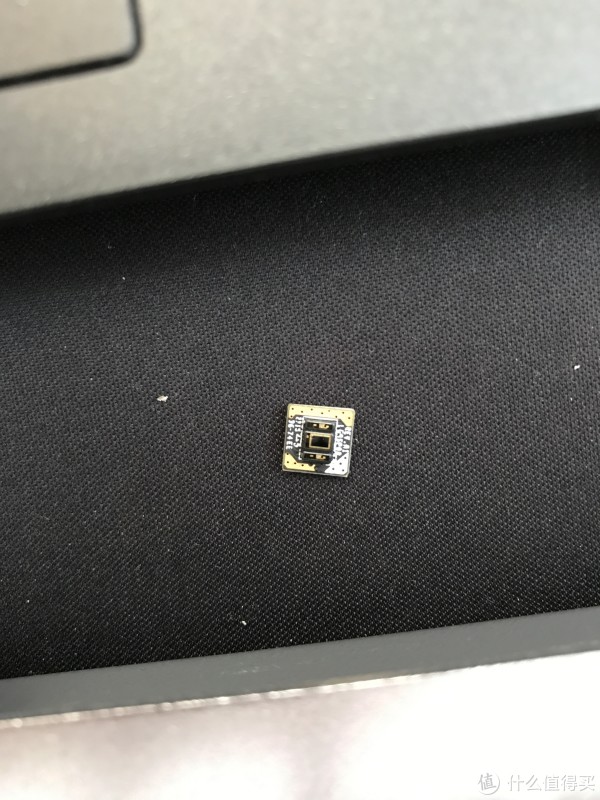

上面印刷字很糊，估计张大妈一压缩更看不清楚了，但这有什么关系呢，我也看不清楚啊

手环里面东西不复杂，到这就差不多了。本来还想看看电池有什么毛病没，捣鼓来捣鼓去也没发现什么，罢了罢了。
