【什么值得买 摘要频道】下列精选内容摘自于《#我的显卡#死在沙滩上Colorful 七彩虹 iGame980Ti 烈焰战神X-6GD5 1216/7010MHz 显卡 纪念性评测》的片段:

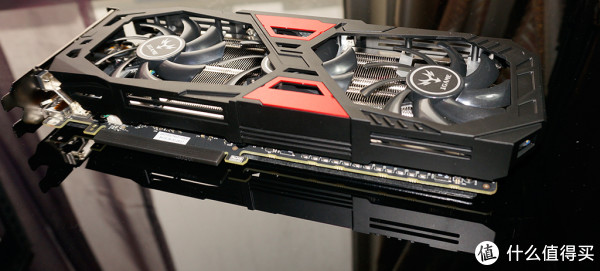

散热为三个9cm风扇,iGame标志是带LED的,而且是呼吸式的,8+8针pin的供电,超频的话会有更多保障
和公版一样的显示接口:3DP+HDMI+DVI,还有个一键切换超频BIOS的按钮,也算是iGame显卡的标配。
从显卡侧面来看还是2卡槽的显卡,并不是胖子。
高端显卡背板当然是必备的了,核心背后可以看到3颗聚合物电容,现在小黄豆基本绝迹江湖了了,此外背板也留有一些散热口。
===============================================
下面开始拆解了

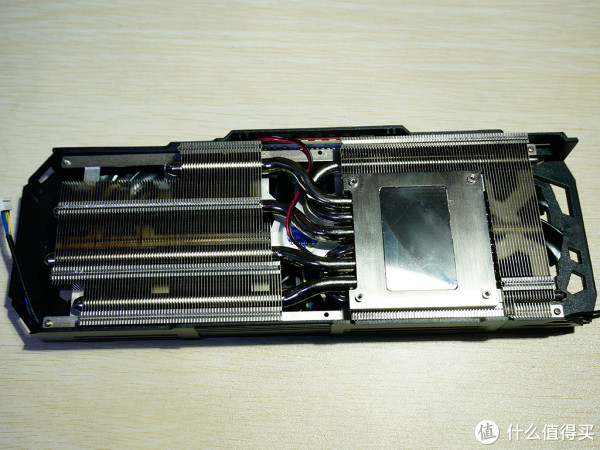

散热器规模为6mm*2+8mm*4横穿排布热管,并且镀了镍。
最惹眼的应该是供电了,有密集恐惧症的童鞋看到可能会怕怕。
采用了12+2相直列稳定数字供电,靠右上方的是2相显存供电。

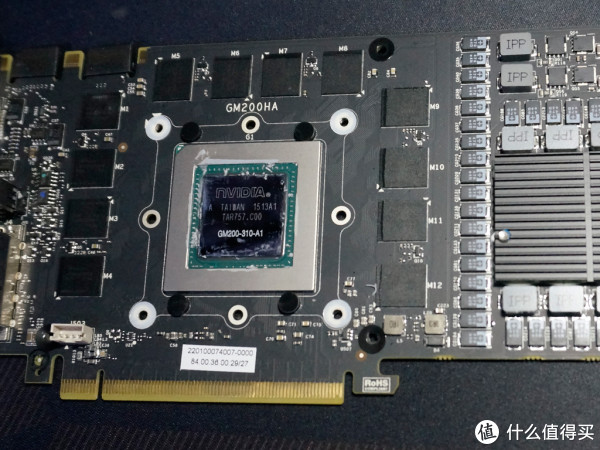

Maxwell架构GM200显示核心,内建2816个CUDAs单元,15年13周,大概是3-4月份生产的。

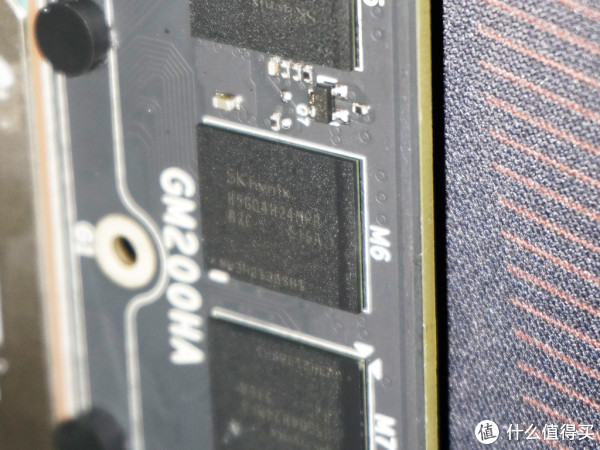

显存出自海力士。
IPP纯供电电感。官方介绍拥有同尺寸下直流阻抗最低,高达5MHz应用频率,高电子阻抗,超低工作温度bababababa

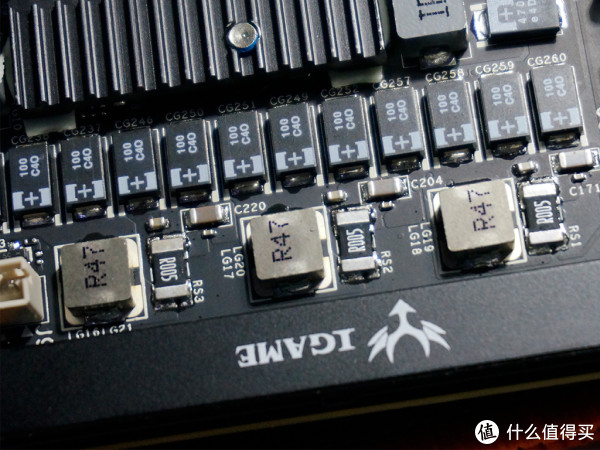

可以看到每一电感搭配2个聚合物钽电容,mosfet在散热片底下。
七彩虹传统的贴片电感也是有的。
压在散热片下的除了mosfet还有一颗芯片,应该是PWM数控芯片,可惜没拍清型号。

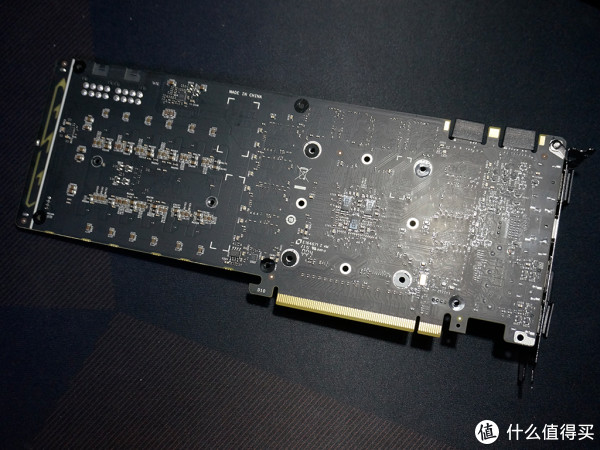

再来看看拆掉背板的显卡背面,除了陶瓷电容外,尾端有个板载指示灯。
"
