【什么值得买 摘要频道】下列精选内容摘自于《小米小爱智能闹钟深度拆解，这内部的做工，你觉得值不值》的片段：

从小米小爱智能闹钟正面的塑料挡片撬开， 可以看到内部的数码管，以及周围布局的4个螺丝孔。塑料挡片和闹钟之间是通过双面胶粘合的。

从小米小爱智能闹钟壳体的旁边撬开，取出壳体，从闹钟的顶面看，可看到上面的PCB主板以及主板正面的电子元器件。

从闹钟底面看，可以看到主板背面的电子元器件，以及固定在壳体的喇叭与电源接口板，喇叭与电源接口板之间通过排线连接。

将壳体和闹钟主体分离后，可以看到闹钟主体，按键的位置设计有一层导光圈，导光圈的作用是使LED灯光均匀分布。

壳体上固定有大片散热片，屏蔽罩在CPU的位置，CPU的产生了热传导到屏蔽罩后，经过黑色的导热胶带传到散热片上。黄色的是备用电池。

小米小爱智能闹钟散热片的特写，黑色的是导热胶带，负责将CPU的热量的传导到散热片上。

主板的正面，可以看到数码管和PCB板是通过热固化在框架上，上面有数码管驱动芯片。PCB主板是蓝色，采用蓝油OSP制作工艺。

上面有CPU，内存，ADC采集芯片和PMU电源部分等，正面有一颗黄色的电池，用作备份供电。数码管通过排针与主板相连通讯。

CPU采用的是联发科MT8516，这是一颗四核64位Cortex A35的CPU，主频为1.3GHz，采用28纳米工艺。MT8516集成了WiFi和蓝牙4.0，WiFi支持802.11b/g/n。

内存采用的是晶豪ESMT的 W15T1G1664A ，容量为256M的DDR3，96 ball BGA封装。

麦克风信号采集用ADC芯片是TI的TLV320ADC3101，这是一颗信噪比高达92dB的立体声ADC，采样率支持8kHz到96kHz，I2C接口，由于采用的是四麦克风线性阵列，一片TLV320ADC3101支持两个麦克风，所以共采用了两片。

TI的TLV320ADC3101手册说明。

PMU(电源管理单元)采用的是致新科技的G2257，四路同步整流降压芯片，为整个系统供电。

数码管驱动芯片用的是天微的TM1652，采用串行接口单线通讯，芯片采用动态扫描方式，电流8级可调，占空比16级可调亮度。

TM1652手册说明。

主板的背面，上方可看到4个麦克风通音孔，底下是4个贴片硅麦，都用胶棉粘贴孔边，以减少采集过程中的噪声。中间按键位置设计有LED灯阵，一共12个LED。

最右边是闪存芯片，采用的是ESMT的F59L1G81MB，容量为128M的NAND Flash。

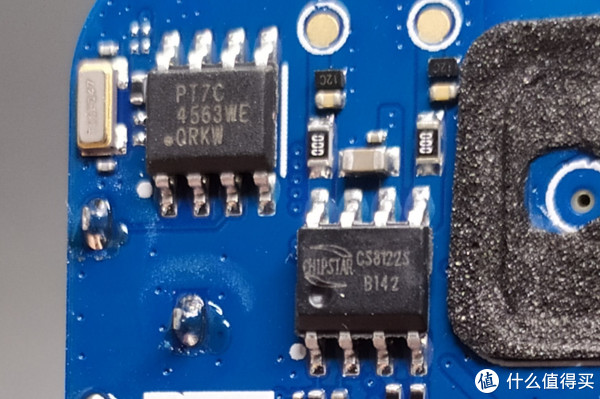

最左边芯片型号为PT7C 4563实时时钟芯片，通过I2C接口与主CPU通信，外置晶振的频率为32.768kHz。

还有功放芯片CS8122，这是一颗3W的单声道D类音频放大器。

LED灯阵特写图，外层有8个发白光的LED，内层有4个发红光LED。

主板上连接黄色的柔性PCB是光线传感器，看个特写图。

使用的喇叭标识有型号GYTT 81KG120，无功率和阻抗参数。

板载天线特写，单天线，阻抗匹配50欧姆。

接口小板上设计有复位按键和Micro USB接口，通过排线与主板相连。

采用的数码管是定制的，尺寸较大，上面除了显示时间的数字，还定制有闹铃，麦克风，闹钟，上午，下午和WiFi信号图标。

框架特写图，可看到框架后边4个与麦克风对接的地方，设计有胶塞这是为了使麦克风的密封性更好，增强麦克风抗干扰能力。

上一张拆解全家福。

拆解总结

1. 小米小爱闹钟采用导热胶布导热到散热片，给麦克风阵列设计的防噪音胶塞，通过光线传感器能自动调节显示亮度，设计细节考虑得比较周到。但是单喇叭无音腔发声，效果欠佳。

2. 主CPU采用MTK，内存和闪存采用ESMT的，上面的方案都有比较成熟的市场，性价比较高。麦克风方案采用了TI的高性能ADC，与天猫精灵X1麦克风方案同款，拾音与识别都有较好的表现。

3. 官方售价149，对于工作和生活都离不开闹钟的我们，这款小爱智能闹钟还是非常值得体验。
