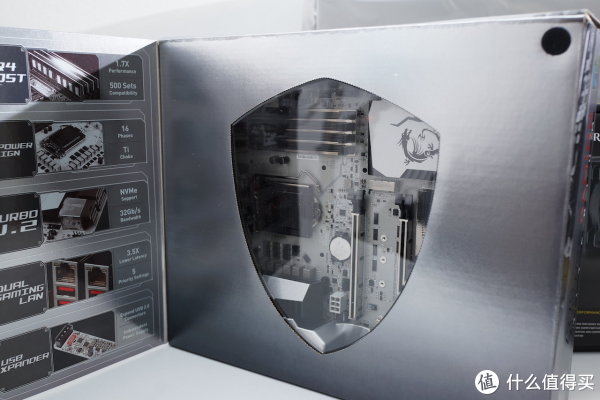

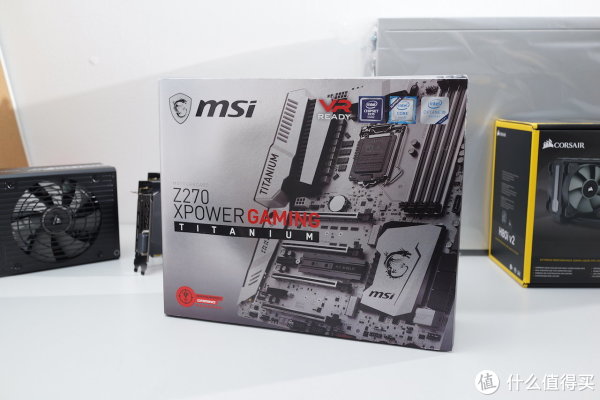

配合主板，所以包装也都是“银装”。

旗舰版主打的高扩展，多功能。

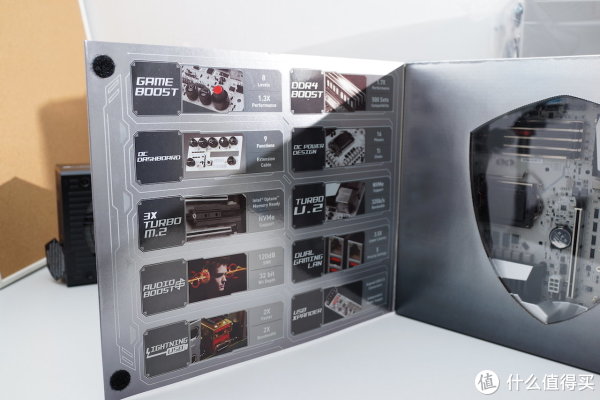

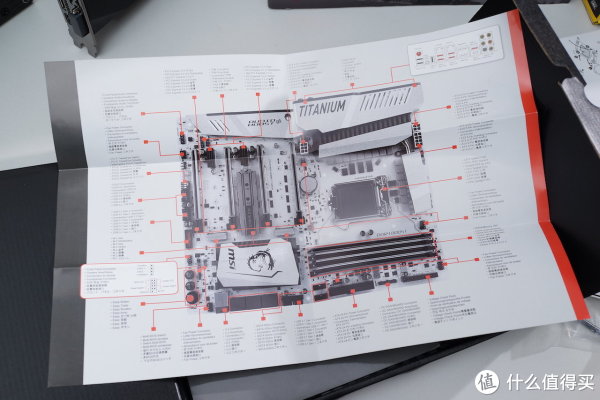

密密麻麻各种接口说明

配件当然也很多，独家专用的大概就是下图里面主板专用螺丝、LED控制板，电压测试点接线、模块延长线等。

主板外观：基本是目前市面颜值最高的主板之一。

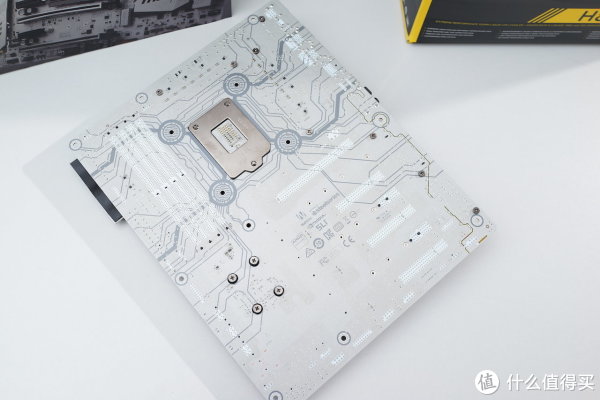

比较可惜的就是背面装甲取消了，不过多了“纹身”。

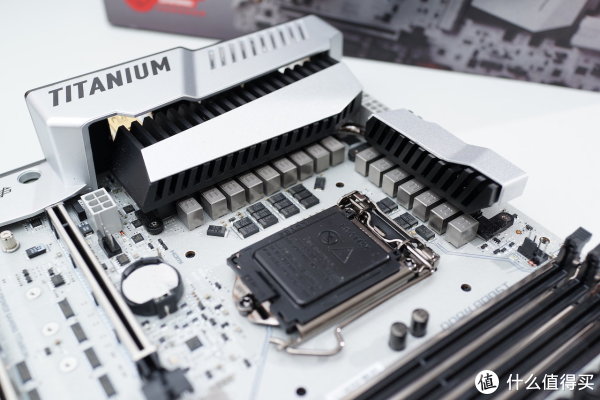

供电部分，目测跟上一代差不多（时间比较紧，没拆散热片确认）；CPU旁边的那个显卡6pin是为了给多卡用户增强PCIe供电，不过位置对于理线党来说，比较尴尬。

内存插槽都有金属包边，主板供电口旁边是额外插的超频模块，里面的金属触点用来测量各部分的实际设置电压。

存储接口，除了传统SATA口以外，还有最新的U.2口，而USB3.0插座很贴心的变为侧插了（官方也有附送USB3.0转90°的转接线）对于理线党来说可谓好事。

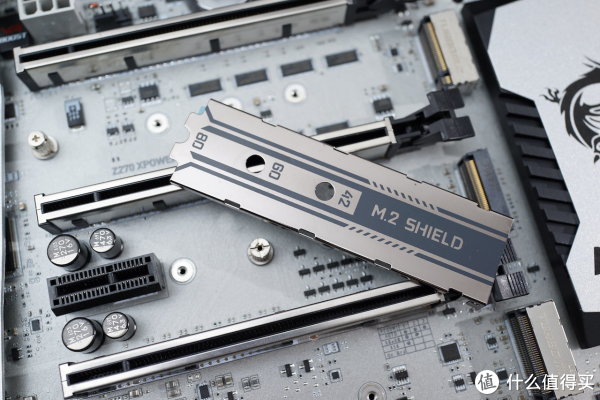

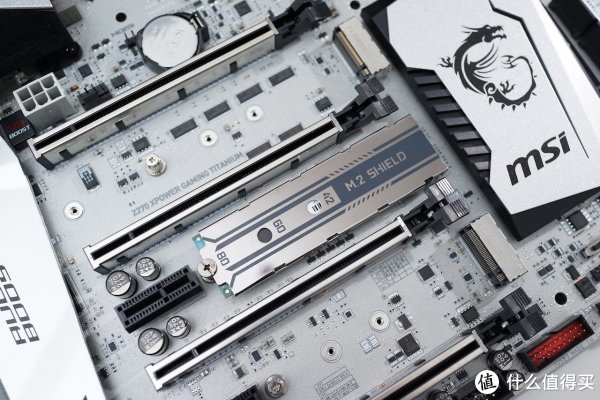

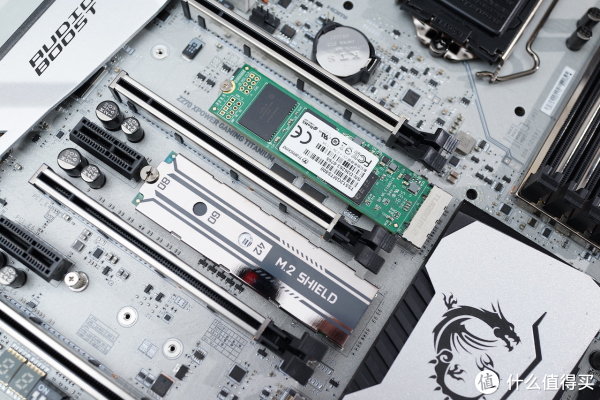

PCIe位置，4条显卡插槽都有金属包边，而原来的M.2口也从上一代的2个变为3个，中间的那个还有附送M.2 SHIELD金属马甲，为一些高端的PCIe SSD准备（不过没多附送2个有点可惜，希望后续可以单独买到）。目前装机的话，个人建议大家可以优先选择M.2 2280/2240的SSD了，装机简洁很多，也是未来的趋势。

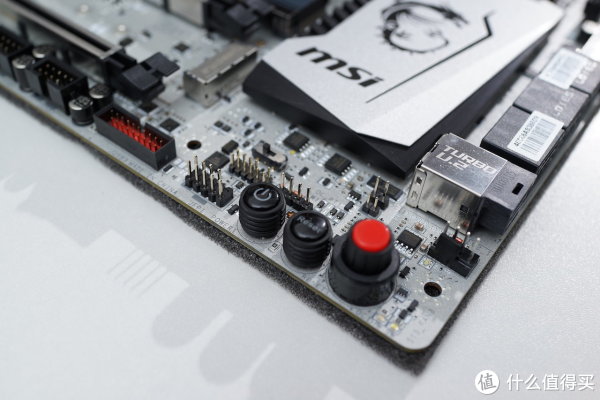

开关机键旁边的是官方的超频设置。

IO口，比较值得注意的大概就是双网卡，USB3.1口还有镀金的USB口。

平台介绍--机箱

对个人来说一台主机里面，机箱的重要性可能不亚于主板，毕竟每天首先看到的就是机箱。而这次平台机箱的选择个人着实折腾了一番。本来一开始设定的目标是联力的O7S，结果年前不会有货，其他型号有货唯一看中的就是PC-A05FNA；其他品牌也有考虑过海盗船的400C，不过想要的白色又没货。所以最后直接订了联力的PC-A05FNA

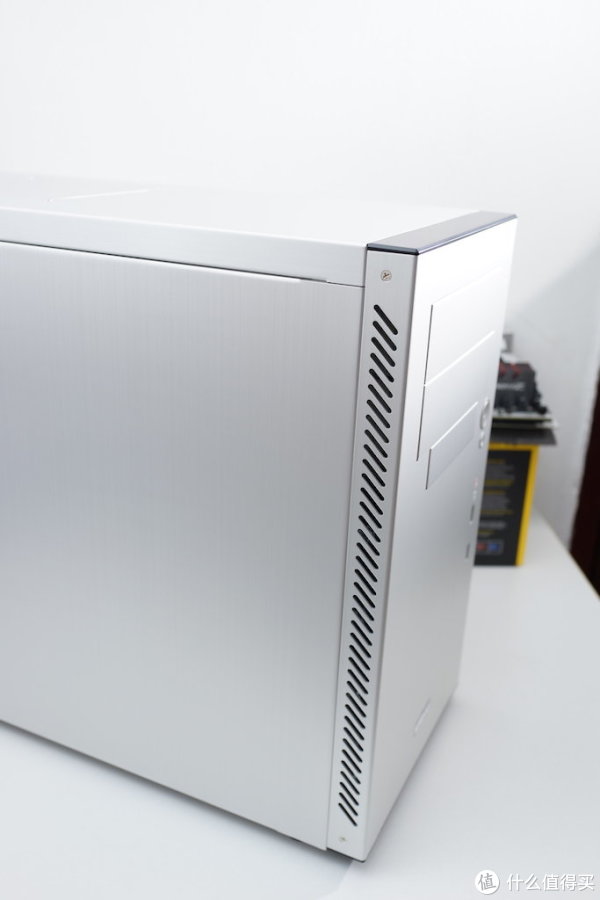

LianLi PC-A05FNA：老的PC DIY玩家应该耳熟能详的一款经典全铝合金机箱，特点大概就是售价不贵（想对联力其他型号），外形低调闷骚，结构特别且紧凑；所以国内国外都有不少用这款机箱DIY的经典方案。

我选的是银白色，原因也很简单，耐脏不显灰尘，且浅色最容易显示出金属的质感。

因为当时年代关系，所以光驱位跟软驱位依旧有保留，目前用处是不大，不过部分特殊用户可以考虑接硬盘热拔插盒之类的，我是打算接个软驱位读卡器。

联力的铝箱包边跟缝隙，算量产型机箱里面做的最标准的了。所以也是不少品牌早期学习的对象。

A05FN系列最特别的就是结构，紧凑型ATX结构，电源是通过延长线比较奇葩的前置。

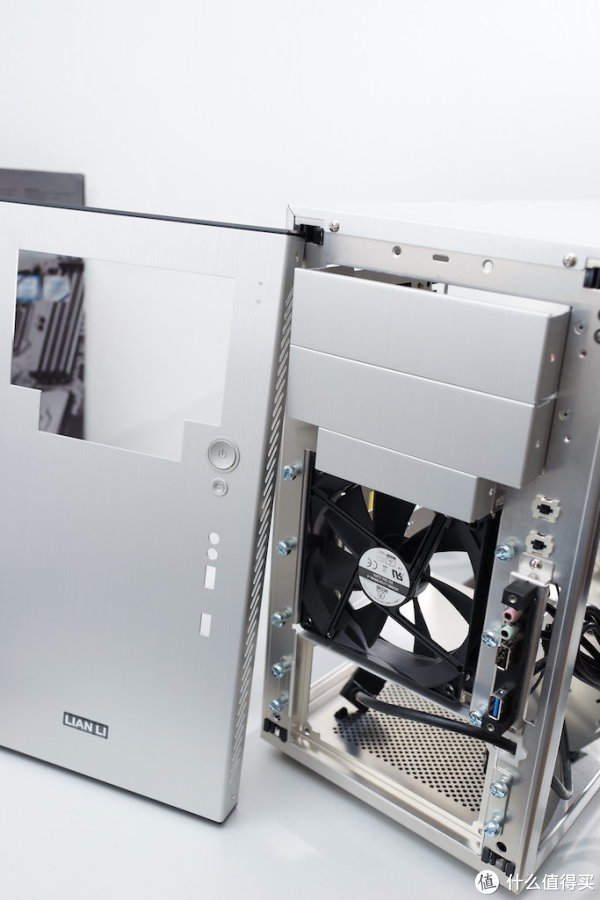

前面板是可以拆除的，当然主要是为了安装电源。

平台介绍--M.2 SSD

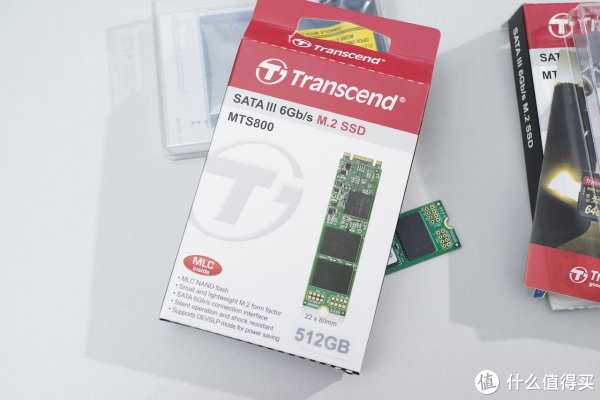

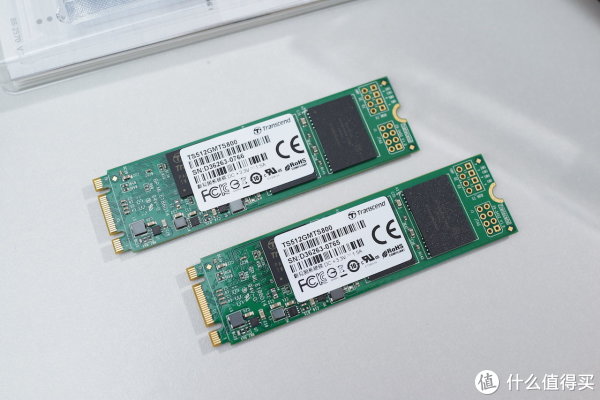

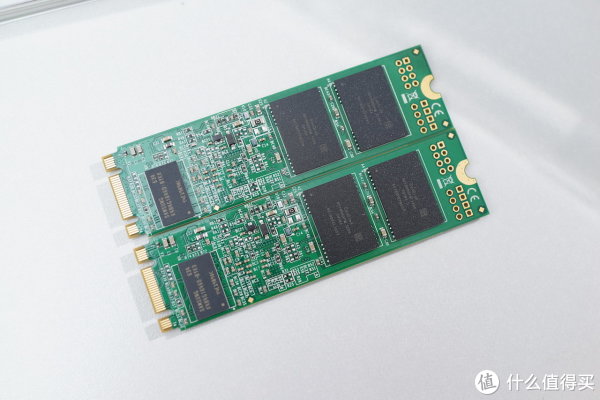

存储部分，速度还是容量性价比？我选择了两者兼顾。这边选择的了M.2 2280规格SSD，创见的MTS800 512GB，跟PCIe SSD 256G的价格差不多；虽然单盘的速度实际已经够快也够满足日常使用了，不过还是买了两张然后组件RAID 0，所以速度也就可以翻天了。

貌似最近又涨价了，还好我买的早，一般来说存储设备过年期间因为物流跟备货问题都会涨价，所以需要的提早购买。

MTS800系列基本都是创见TS6500主控+三星缓存+镁光的MLC颗粒，发布到现在基本也没有出现什么“门”出现，所以还是可以放心的。

另外M.2口的SSD目前基本已经成为主流了，且价格跟传统2.5寸盘基本没什么差价，所以大家装新机或者旧机子升级的话，只要主板支持的话，优先考虑M.2口的SSD，毕竟安装方便且不需要额外的数据线连接，也简洁不少。另外我这台机子就直接用两块M.2 SSD组RAID 0当1T的存储盘用，直接放弃连接其他SATA设备，整机简洁不少。而其他大容量的数据存储，就连接自己的家里的NAS搞定。

平台介绍--内存

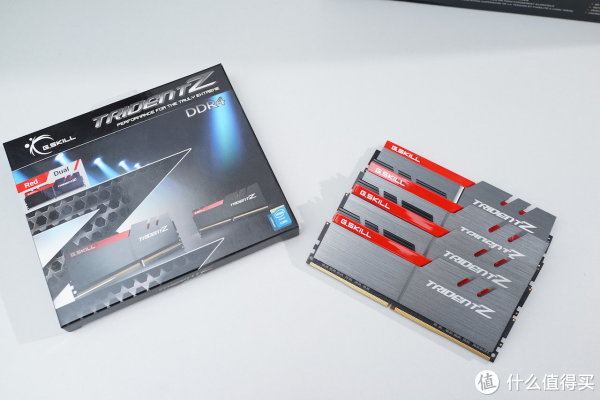

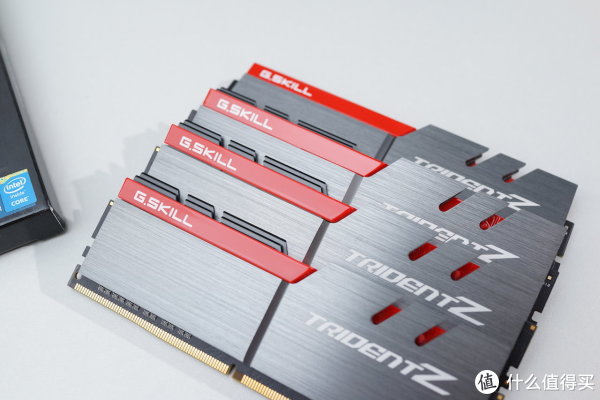

本来想订芝奇新出的RGB版内存，不过要一月中才到，所以先拿之前旧平台的内存用，芝奇的(G.Skill) Trident Z系列 DDR4 3000。

之前买了两套，一套买的早1K多，后面一套好像也是8xx买的，现在说内存涨价，其实价格还是一样。这套也算比较经典的DDR 4内存了。

我也不知道为什么叫捷豹银，前后买了两套，一共8GX4=32G内存，剪辑视频什么也基本够了（虽然16X4更爽）

平台介绍--电源

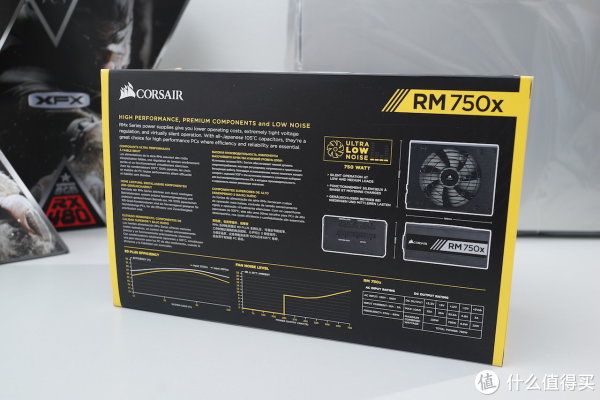

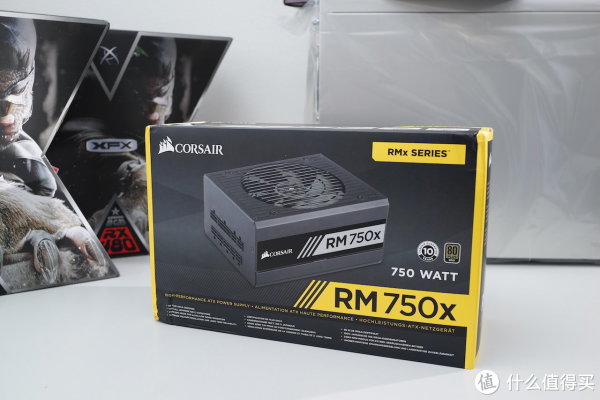

海盗船的RM750X，白金全模块，夸张的10年保，低负载停转，相比RM750I虽然少了USB监测，不过性价比反倒更高，基本双卡三卡都可以搞定。

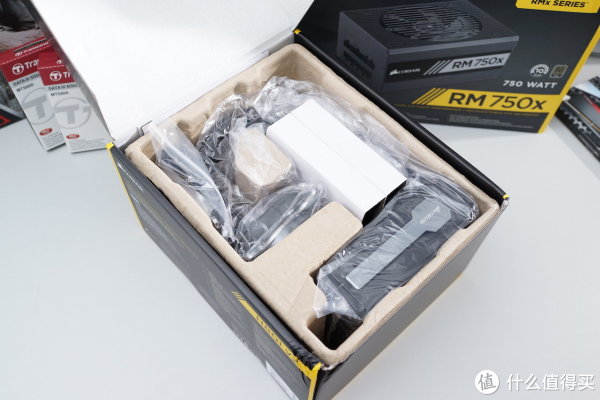

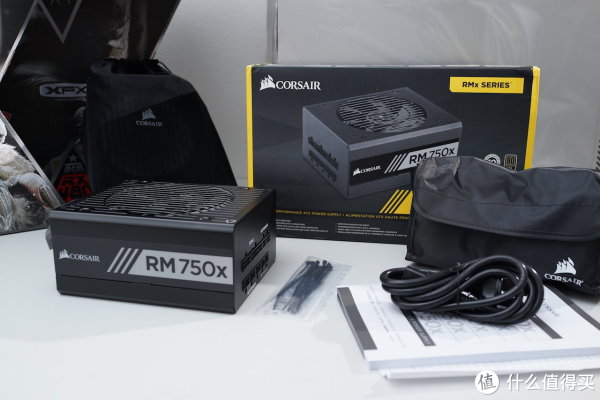

所有的配件一览

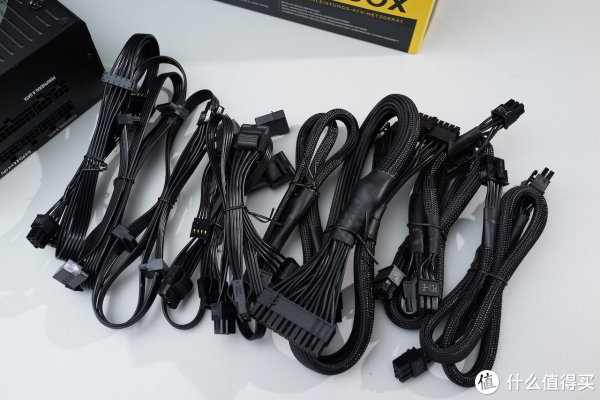

丰富的模块线，其实这种全黑的线，我就懒得再单独订制了。

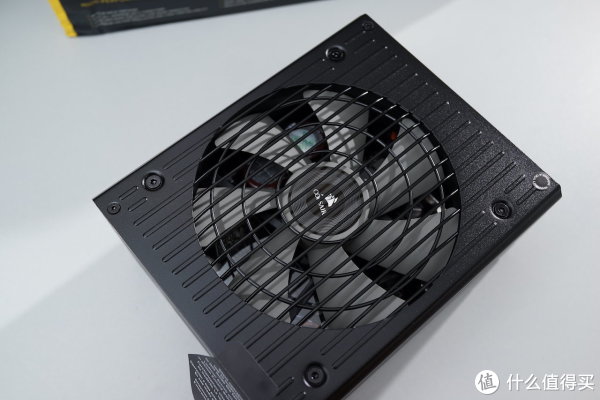

RM 750X性能跟口碑普遍都挺好的，外形也出色，所以跟水冷一起打包买了。

平台介绍--显卡

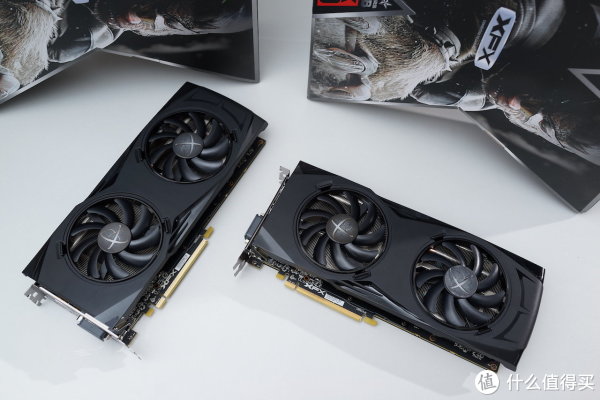

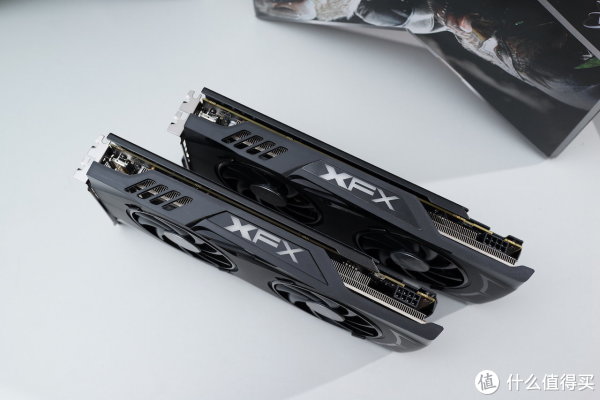

RX 490到底什么时候发布~~~~这边用的是XFX RX480 8G黑狼进化版，自己之前买的一张旧卡，还有一张同事一起买的，本来准备借来装逼弄CF，结果。。。

黑狼进化版相较黑狼标准版，就是堆了更多的料，PCB长度也更长（跟980ti或者泰坦）差不多了，所以散热跟超频也都可以更放心了。

新驱动对RX 480优化其实越来越上道了，双卡的效能也非常OK，还免桥接，低负载的时候基本会有一张卡是休息状态，使用的时候才唤醒全功率使用。虽然 RX 480 4G效能也很好，不过如果玩双卡还是8G适合一点，不会爆显存。

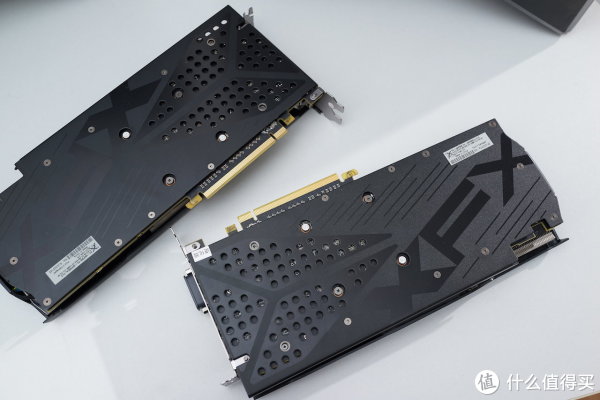

相较之前的黑狼标准版或者公版，PCB长度长了不少，而且散热器规格也升级了，不单4热管主要的散热片体积增加不少。供电也变为8PIN供电，而双BIOS依旧保留，明显对标蓝宝的白金版，不过价格却便宜了。

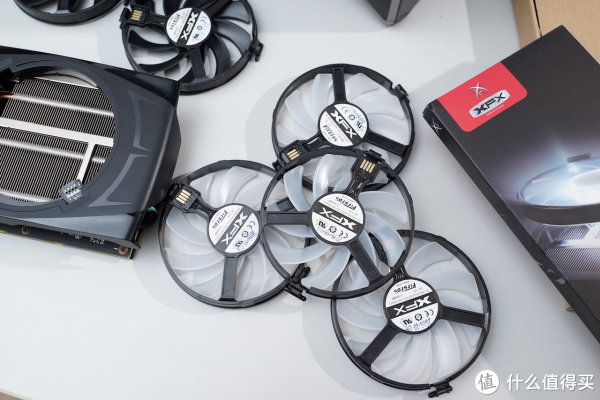

之前还买了配套的模块风扇，所以这次刚好换上，统一风格。实际效果等下看了。

平台介绍--水冷散热器

个人之前也说过，一般普通用户使用的话散热器方面个人比较推崇风冷散热器，不过如果你是为了追求装机效果一定要装一体式水冷的话，那么目前来看只推荐海盗船的了。

推荐海盗船并非因为其外观或者信仰，而是一体式水冷其实也弄了这么多年，贼船家的一体式水冷除了贵以外，品质确实值得信任，停泵或者漏水都比较少见，更多都是被玩家拆坏的，而且保修5年，一般来说贼船家都是坏了直接换新的给你。

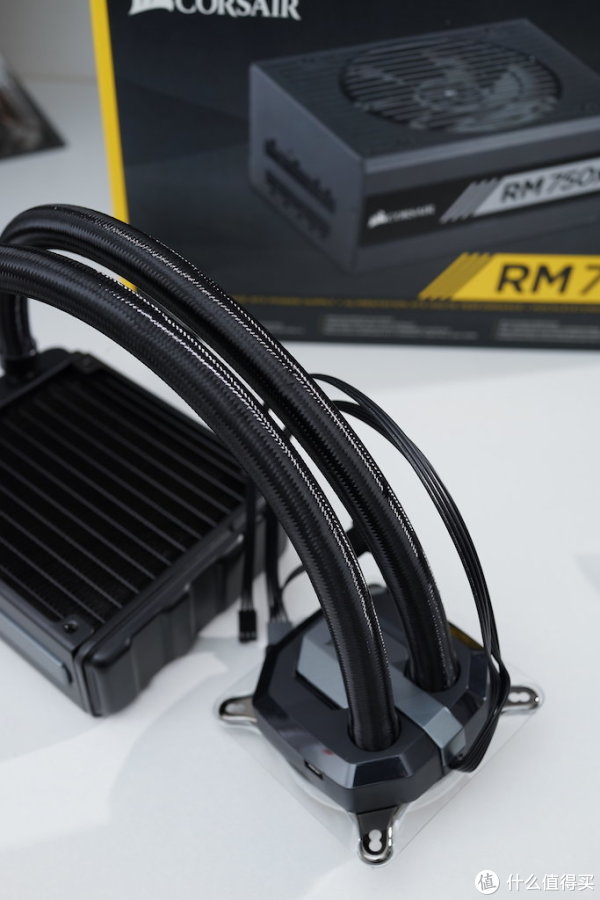

H80I V2的冷头不单薄，而且外形也越来越好看了，冷管从橡胶管变为包了蛇皮网，不单美观，而且有一定的保护效果。

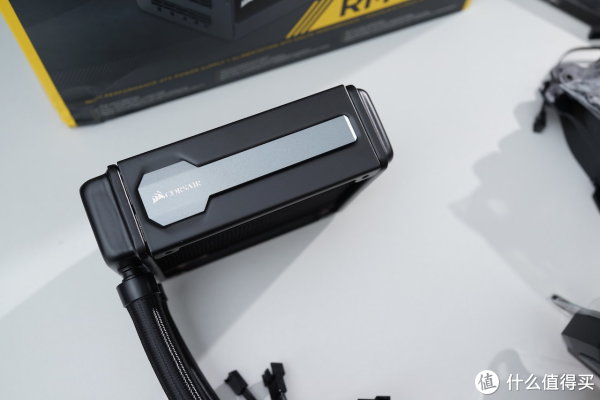

H80系列是厚排，虽然散热片密度还不是特别大，不过还是需要高风压的加持，个人一般推荐双风扇然后低转速的组合，既安静效能又高。

安装过程

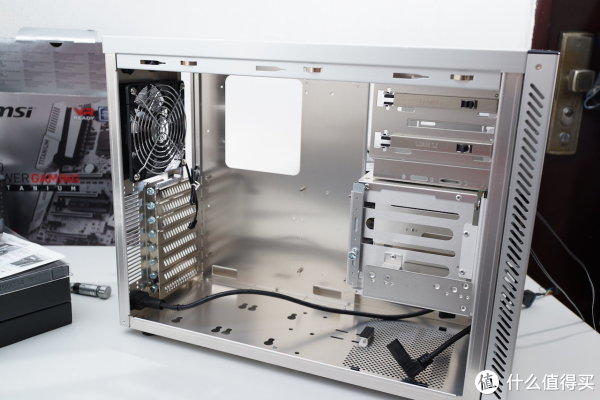

首先当然是清空机箱，只保留机架，然后构思如何安装走线。

A05的硬盘位是可以拆除的，我就直接拆了，因为用不到。

拆了后装了一个乔思伯的日食，原来的孔不兼容12或者14规格的风扇，所以只能用万能扎带。这样靠谱吗？低转速是没问题的，而且反倒有一定的减震效果。

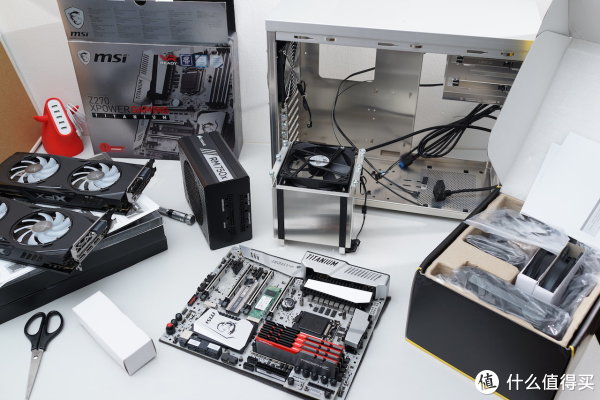

然后就是把主板上面能装的都装了，先装了两块创见MTS 800 SSD，其中一块可以用马甲，另外一块等之后再找渠道买个马甲。

等之后进BIOS里面设置开启RAID 0

电源部分其实装了2次才搞定走线。

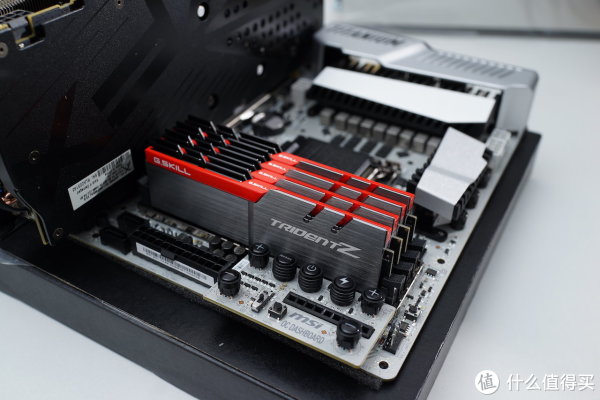

内存部分也直接插满

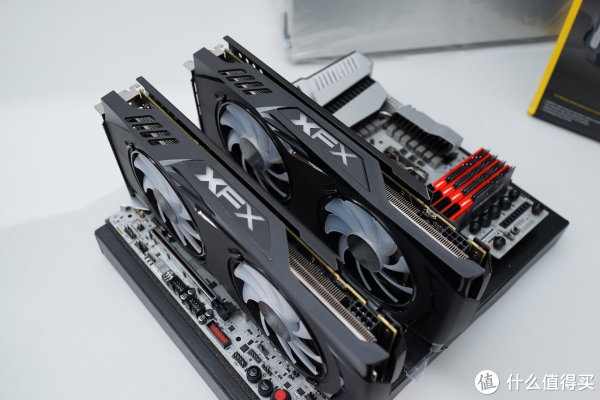

试了下XFX RX 480黑狼进化版的双卡的效果，插满果然是最好看的（可惜没注意到要悲剧了）。

剩下要陆续把其他东西塞进机箱了

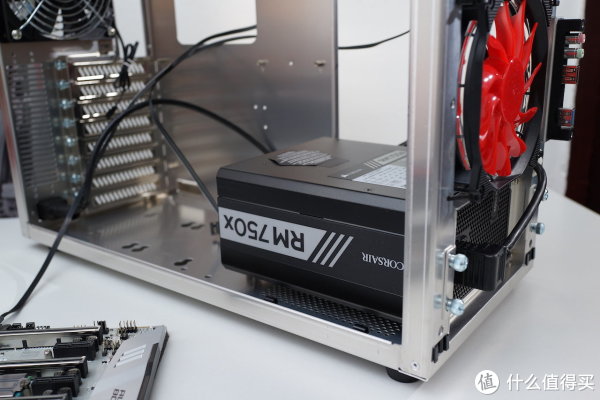

电源主板是最先装进去的，显卡其实可以等最后装。

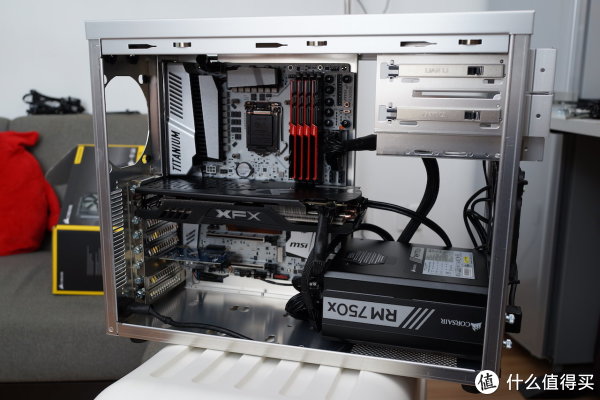

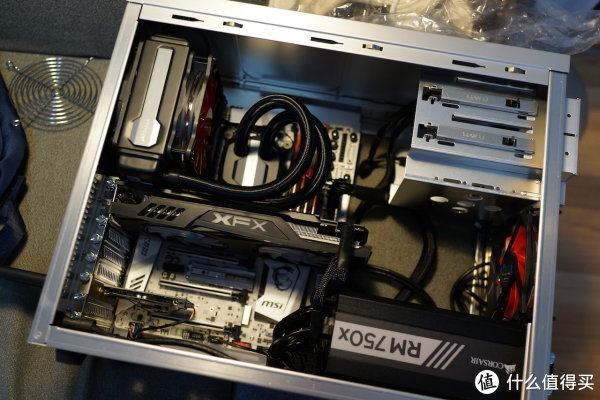

未装水冷之前的走线效果，个人倒不追求视觉的完美，只要风道合理不乱就可以了。而且也没用任何定制线。不过这边也看到了，本来要装CF装逼的，结果。。。显卡跟电源都太长，会挡到副卡，所以只能先测单卡了，之后等490再换吧。

背面，看似一般，实际如果没整理的话，哪些IO线会更乱。

U到手后总算把机子装好了，H80I安装难度算一般吧，稍微注意下即可

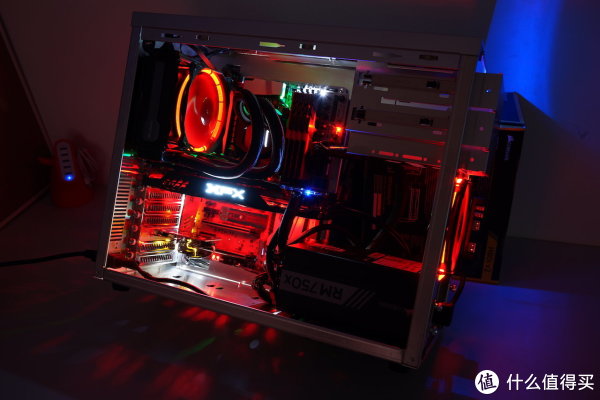

整机安装好后的效果，原定 统一红色，整体算简约型。
