爱否开物立式无线充电器拆解

撕下用双面胶固定的底部硅胶垫，露出盖板，盖板边缘有四颗螺丝固定。

拧开螺丝取下盖板，USB-A接口的焊点有胶带绝缘，避免短路。

底部盖板内部是一块电路板，通过对角两根螺丝固定。

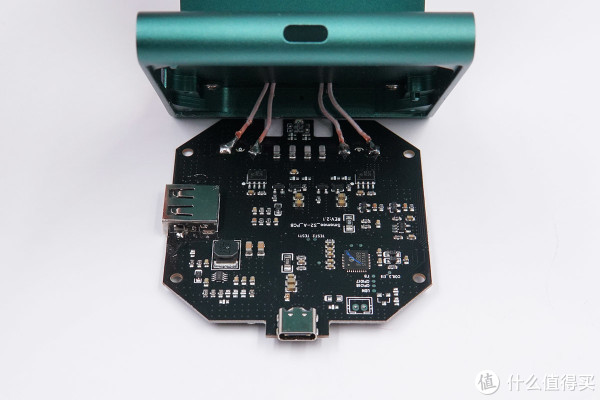

拧下螺丝，PCB上焊接着两组无线充电线圈。

PCB正面一览，有一颗无线充电主控和无线充电功率管，右上角是USB-A 5V输出的降压电路。

USB-A口特写，沉板过孔焊接，更加牢固。

USB-C座子采用过孔焊接到PCB上。

无线充谐振电容采用4颗1206 NPO电容并联。

4812 双NMOS管，无线充电功率级，用于驱动线圈。

无线充电主控采用英集芯 IP6809，快充充电器输入，5-10W输出，支持2-3个线圈，内部集成NMOS驱动和电压电流解调，支持异物检测功能，低静态功耗，高效率，兼容NPO和CBB电容，并且支持多种保护功能，采用QFN40封装。

英集芯 IP6809 详细资料。

MPS MP1494 同步整流开关降压转换器，最高输入电压16V，输出电流2A。

MPS MP1494 详细资料。

4R7电感，用于降压。

丝印 A63A是LM321，单运放。

看完了PCB上面的元件，下面我们继续来拆解无线充电线圈部分。

取下面板，镂空铝合金外壳内部是两个隔磁片，精准孔位，无线充电线圈贴在隔磁片上。

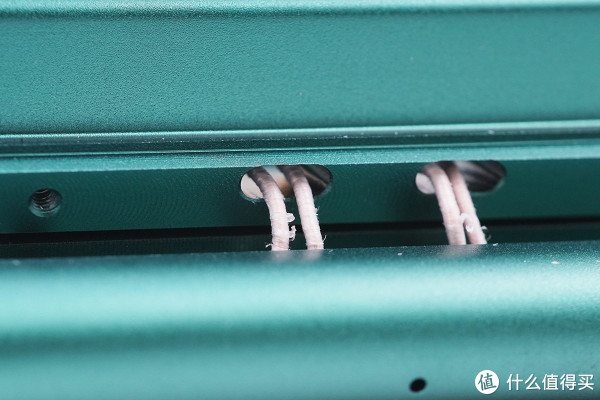

立式无线充电线圈采用螺丝固定在底座上，线圈导线穿过开孔。

全部拆解一览。

三、充电头网拆解总结

爱否开物立式无线充电器整体采用铝合金镂空加工制造，非常有质感，并且采用全新配色，辨识度更高。其内部采用英集芯 IP6809无线充电主控，集成度高，外围元件少，支持多种无线充电规格，可提供最高10W的输出，并且侧面有一个USB-A插座，5V输出，方便连接其他设备使用。
