一、外观与拆解


包装太过普通,直接略过不提。

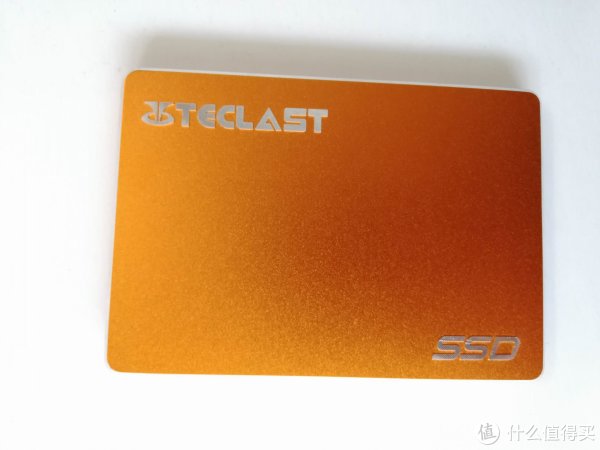

标准的2.5寸外壳做工也还算精致,铝合金材质,金黄色很养眼。

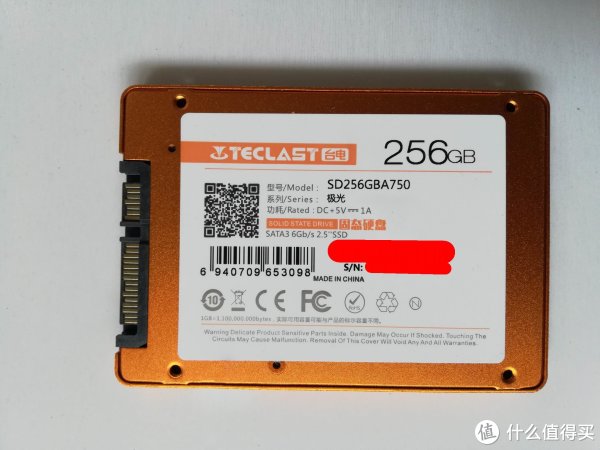

标准SATA接口,背面标签上有型号序列号等信息。

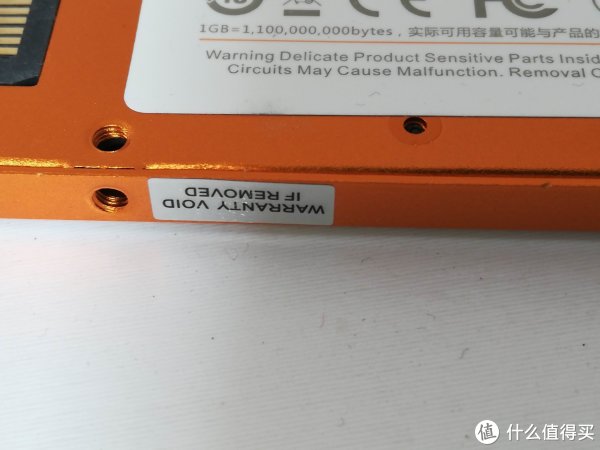

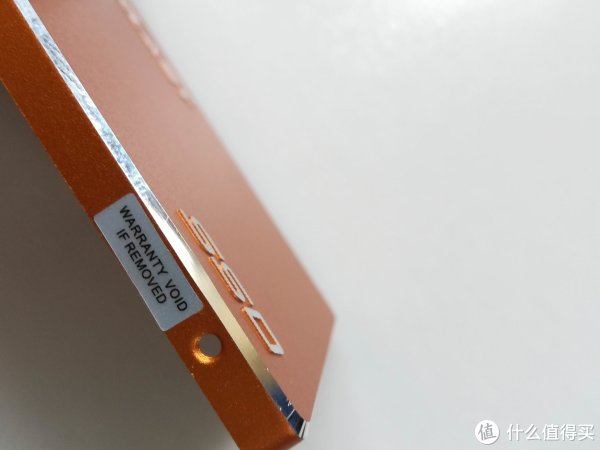

侧面贴有防拆标签,不过经证实没什么作用。

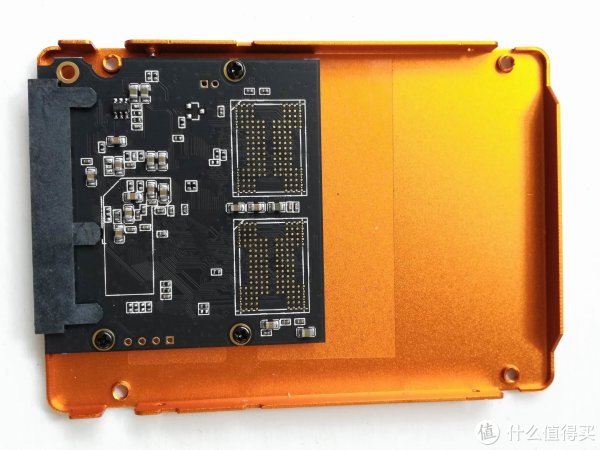

没有固定螺丝,可以直接打开

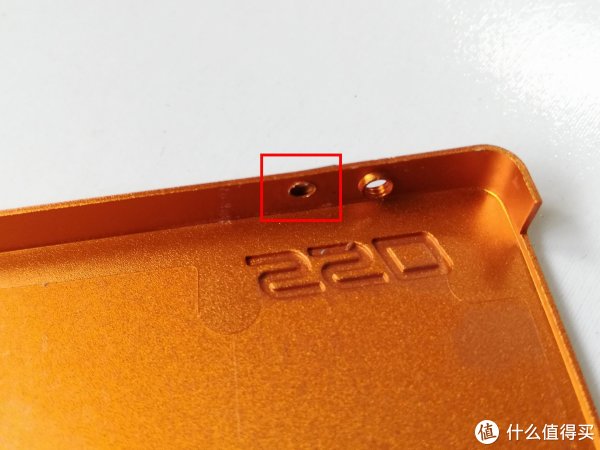

防拆标签底下倒是有一个螺丝孔

有孔却没有螺丝

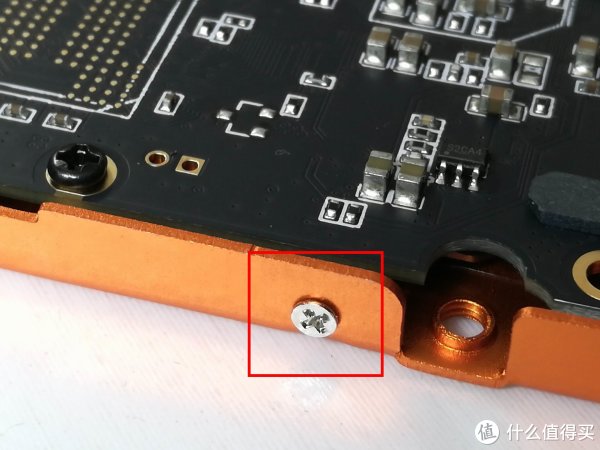

螺丝在底壳上

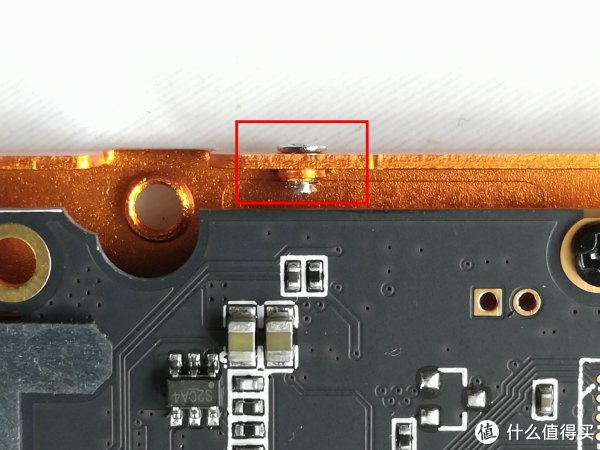

螺丝与底壳之间毫无缝隙,即可得知此螺丝完全没有起到外壳固定的作用(拆开即如此),纯属摆设

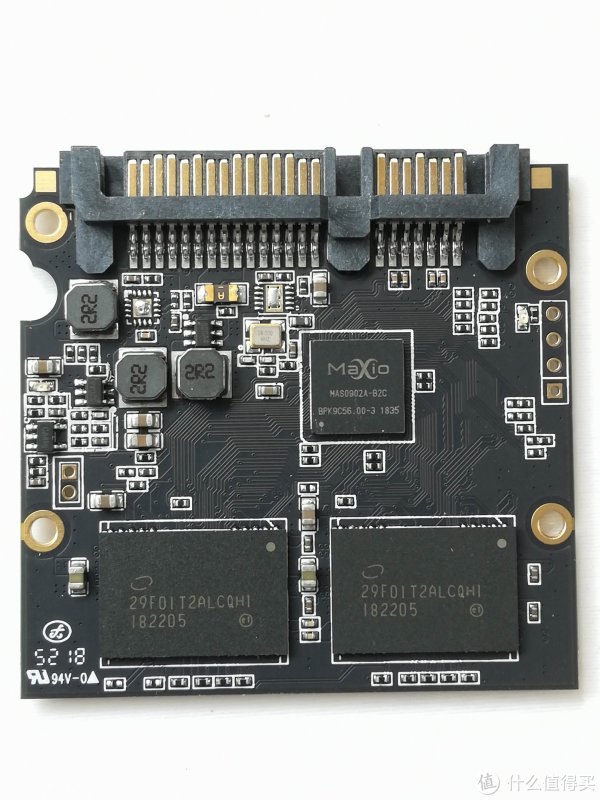

主控板正面全景

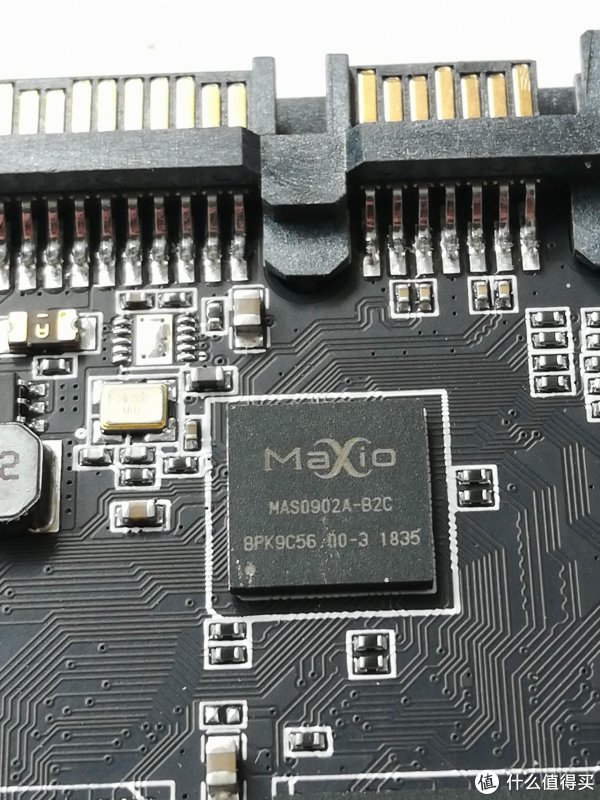

主控是国产主控厂商联芸科技(Maxio Technology)的MAS0902A-B2C ,它使用了GF的14nm工艺生产,DRAM Less没有缓存的,支持Agile ECC 2和WriteBooster 2与虚拟奇偶校验恢复等技术,可以支持QLC闪存。

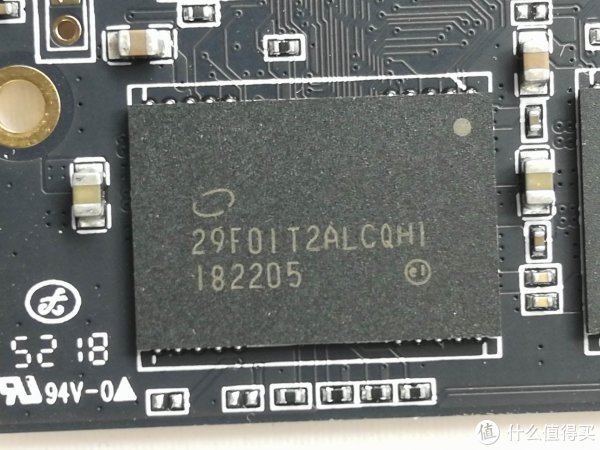

闪存是Intel 29F01T2ALCQH1,128GB容量,N18A 3D QLC。据说不是正片,我也没有能力鉴别是否为打标黑片,姑且就认为是原厂正片吧。

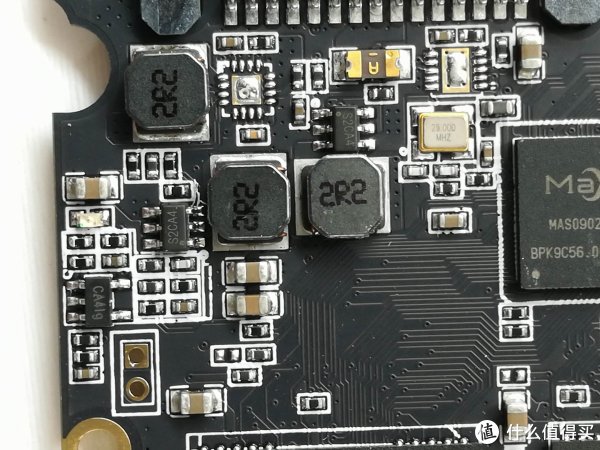

供电部分,边缘有红色LED,下侧有一个跳线(估计是ROM跳线)

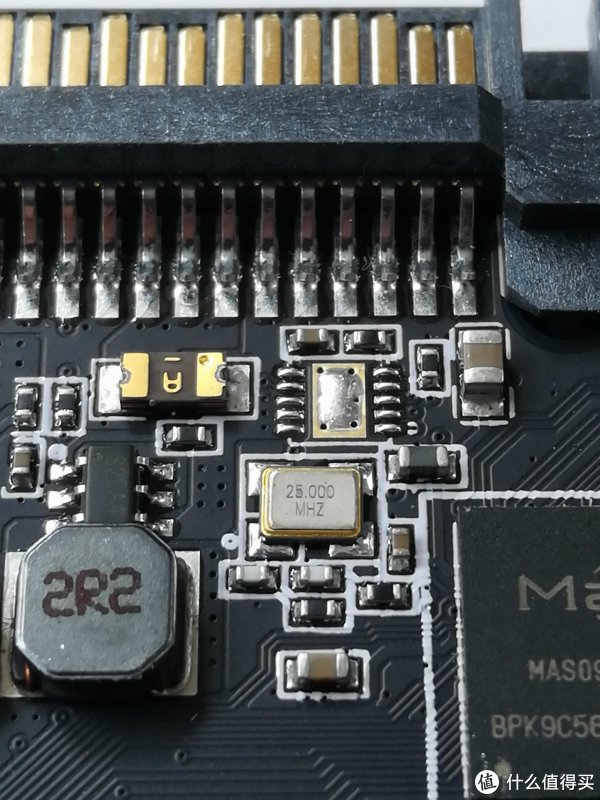

25MHz的时钟晶振
