【什么值得买摘要频道】下列精选内容摘自于《简单够用——ROMOSS 罗马仕 PS-FH50U 多USB智能排插》的片段：

塑料袋包个纸盒子就送来了。中通现在换人了，送货也给力了很多。

盒子有点瘪的破的地方。这是新品，应该不是别人退货的。在快递蹂躏一番后，到手的卖相确实就减分不少。

正反面有商品标注和一些参数信息。盒子包装用色比较清爽，蓝色比较舒服。4 口USB是作为一个最大的卖点在推的。我购买的的是1.8M线长的。顶上提绳挺方便，买了直接提着跑，不用揣在手上。

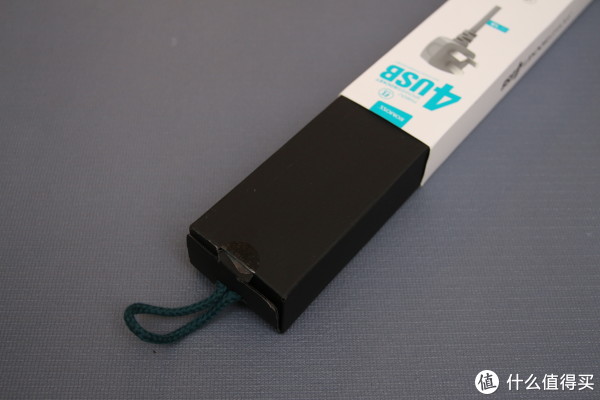

没想到还有一层

套了两层纸壳子，保护的还是可以的。插线板还有一层薄膜包着。

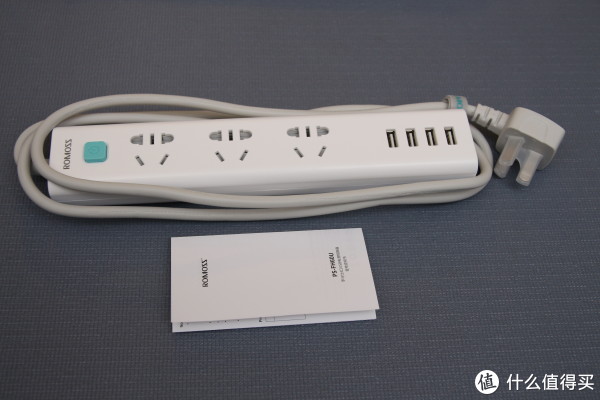

排插+说明书，三围245*76*27.5mm，瘦长的造型。

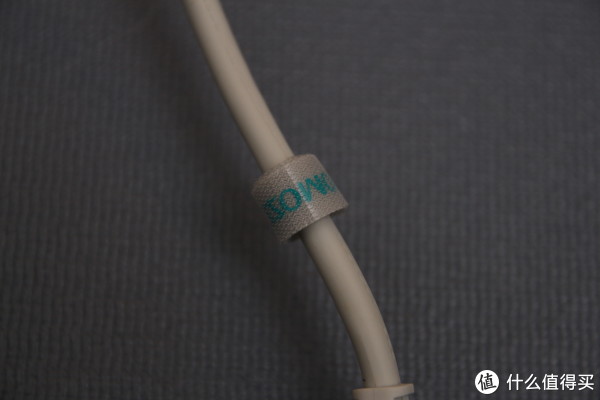

没有用传统的绑丝，而是给了个粘扣的束线带。绑丝用了几次会断掉的，外观也是种尼龙束线带好看些。

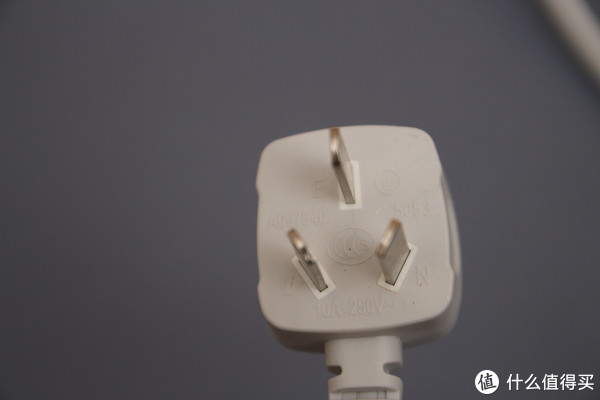

插头和电线是中山合一提供的，线材是3x0.75mm?的规格

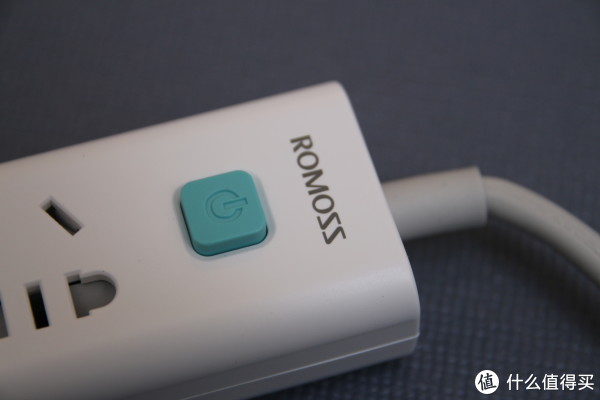

电源按钮，这里要是有个led作指示就好了。查了下，罗马仕官网都是这个颜色，觉得有点接近于蒂芙尼蓝。

插孔间距还可以。安全门有，中间没设置安全门的是地线。（感谢在航嘉众测文评论中给我提示的值友）孔间距43mm。

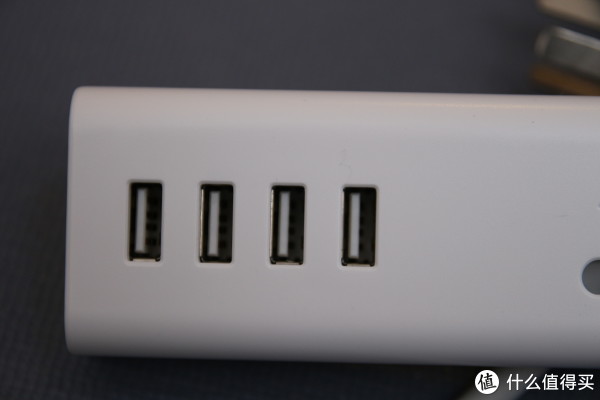

四口USB，间距6.5mm

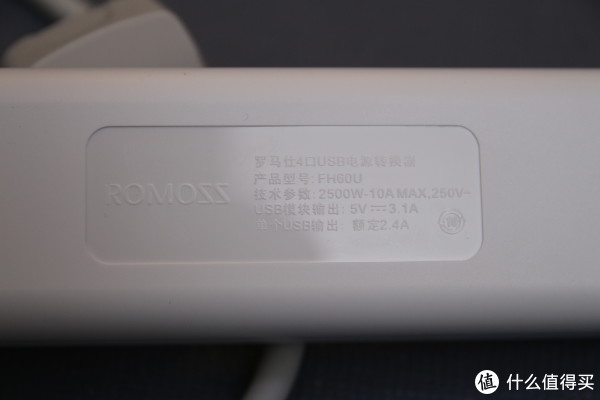

底部有刻参数品牌等信息。

线缆接口处设了一个保护套。

拆

底部四颗Y型螺丝，在脚垫下面。

脚垫是软硅胶的，没有用双面胶，而是直接塞进去的。

老伙计继续上阵

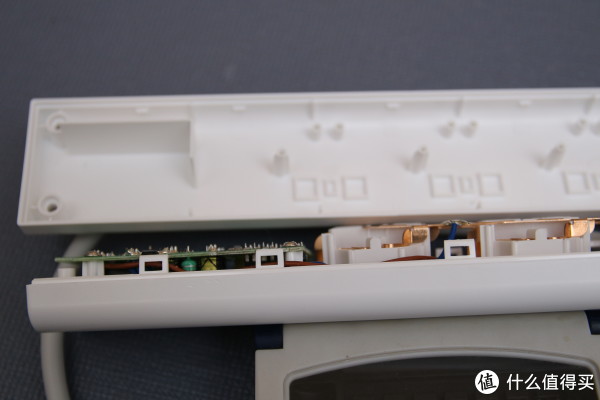

密集的卡扣，用卡片轻轻翘起就行。因为距离插口铜片较近，所以USB这块在底盖上设置一块L形塑料专门做了分隔。

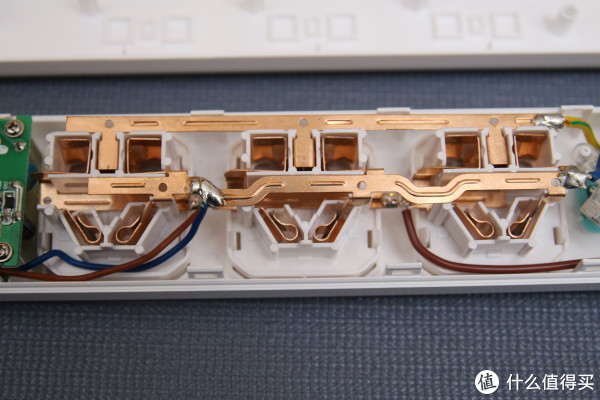

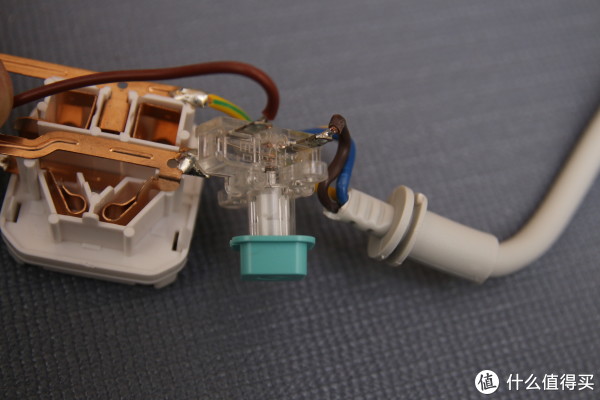

开关和铜片处的焊点比较饱满。

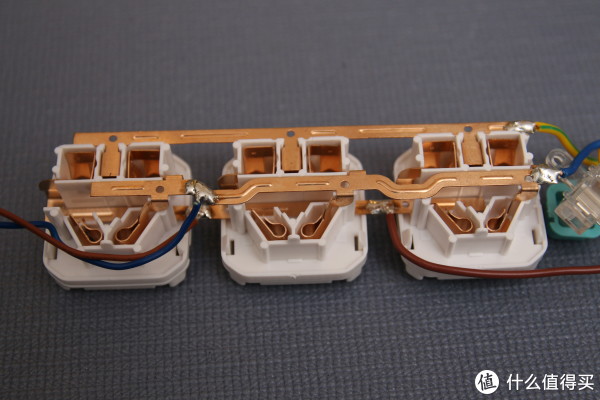

铜片有做加强筋，USB模块的取电是飞线完成的，我本以为会是直接接铜片。当然，飞线节省成本，降低工艺难度。铜片厚度一般，宽度也太窄了点。

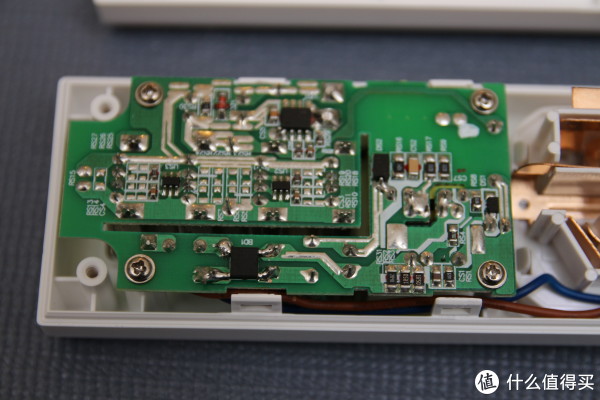

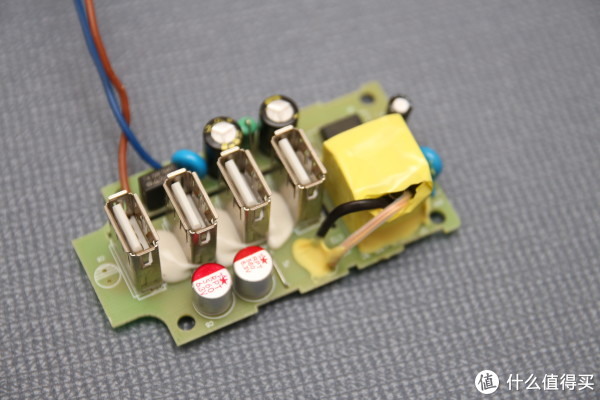

USB模组，看焊点和走线就知道又是多口并联的做法。pcb用了四颗螺丝做固定。

单USB最大输出：DC5V/2.4A、四USB共计最大输出：DC5V/3.1A。

网上看了几家类似的插线板，大家不约而同的选了最大15.5W的充电功率。这么默契，估计是充分的成本考虑选择的吧，后续等着看华为带快充的插线板到底如何了。

USB模组正面，四口USB分15.5W的功率，插满充电都会比较慢。

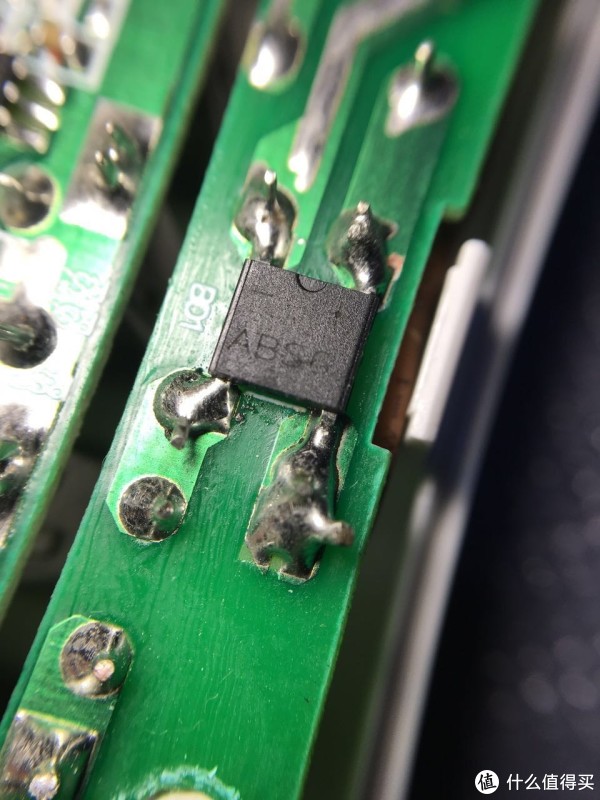

贴片整流桥型号：ABS6 主要参数：（1A 600V ）

保险

蓝色是压敏电阻，用于防雷防浪涌。两颗黑色电解电容来自台湾富英。

用于滤波的固态电容。规格6.3v/560微法

变压器，估计是外购的。广深莞做变压器的厂家多如牛毛。

USB智能识别芯片LN4050，来自力生美半导体。

LN4050是USB充电协议端口控制IC，可自动识别充电设备类型，并通过对应的usb充电协议与设备握手，使之获得最大充电电流，在保护充电设备的前提下节省充电时间。支持包括：Divider1/Divider2/Divider3充电协议（苹果专用）D+/D–置1.2V模式（三星专用）BC1.2 DCP及CTIS YD/T 1591-2009充电协议可靠的上电复位(POR)及低压复位(LVR)性能

力生美半导体有限公司是一家专业的功率管理半导体器件研发、设计、销售与技术服务公司。公司自成立之日起，始终立足于自主创新导向，依托在功率管理半导体领域的独特技术理解和核心研发人员的技术沉淀，不断持续研发用于开关电源功率管理的相关集成电路芯片产品，先后开发成功了多个产品系列，目前已可提供从简洁的 BUCK 架构到 FlyBack 及 HalfBridge 架构等丰富的开关电源拓扑控制器方案及对应的配套高性能集成电路芯片，并陆续在产品研发过程中，先后建立了诸如 smartEnergyTM、HVBUCKTM、ZeroFluxTM、DSSSTM 等专有技术平台。

pn8305算是近来的热门了，厂家是无锡芯朋微。

PN8386集成超低待机功耗准谐振原边控制器及690V智能功率MOSFET，用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8386为原边反馈工作模式，可省略光耦和TL431。内置高压启动电路，可实现芯片空载损耗(264VAC)小于50mW。

pn8370，同样来源于无锡芯朋微。

PN8370集成超低待机功耗准谐振原边控制器及690V智能功率MOSFET，用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8370为原边反馈工作模式，可省略光耦和TL431。内置高压启动电路，可实现芯片空载损耗（230VAC）小于30mW。在恒压模式，采用准谐振与多模式技术提高效率并消除音频噪声，使得系统满足6级能效标准，可调输出线补偿功能能使系统获得较好的负载调整率；在恒流模式，输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了极为全面的智能保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。
