【什么值得买 摘要频道】下列精选内容摘自于《迪兰RX580 8GB 十八周年纪念版显卡：出款白色的可真不容易》的片段：
▼这款显卡并没有重新设计，模具上完全沿用了RX580 8GB战神版，只在配色上做了改动，当然还有一些有意思，留在下文。
▼因此客观地说，它给了喜欢白色系显卡，有纯白装机方案的玩家一个除了影驰GTX1060 6GB HOF之外的方案，毕竟后者售价￥2399，而这款是￥1999，性能上半斤八两，近期也我会开新帖PK一下。
▼但是肯定会有人说：影驰HOF可是三风扇云云。这是事实，但是我客观地去思考过这个问题：A卡的特点是，一个核心只对应1.2张显卡，不像这代影驰有HOF、有骨灰大将、大将、骁将把东西分出各个档次。迪兰的RX580的散热只有两种：1.Red Devil 2.战神版 公版卡都没有（RX480XS散热器的版本短暂出现过，但战神版是真Polaris 20无疑）。
所以迪兰RX580是不可能放弃兼顾小机箱用户的，三风扇加长卡？不存在的，RX480 XS的应验已经让迪兰认识到短卡的重要性。这代的蓝宝石也是这个道理。而战神版的散热规格是比较成熟的，直接拿来用也在情理之中（好了说了这么多，这就是不把Red Devil变成 “White Devil”的原因吗
）
▼接口上提供了DP×3 ；HDMI×1；DVI×1的规格，可以满足绝大多数用户的拓展需求。
▼白色的背板中间是X图案，而左右的镂空图案合并在一起也是“X”，X代表未知，X-Serial在迪兰目前的定位中仅次于恶魔，本来想说中高端的，但事实上并不存在那么多档次以供细分，只要知道是第二序列就可以了。
▼可以看到靠外侧只会露出一根热管，因此会显得散热器的太宽，在视觉上不够紧凑。
▼黄色QC贴不影响拆机，但是核心周围有一颗螺丝上贴有易损帖，除非真的有必要，否则我不建议自己拆解，未必修得好而且影响保修，有问题直接联系迪兰售后就行——毕竟没有一家厂会欣赏喜欢拆解显卡的顾客。
▼金手指左侧有一个二维码（不是贴上去的，而是打印上去的），扫描后可以获得产品信息（编号），这也是产品质量管理和售后管理优化过后的成果。
因为以目前来看，光靠贴纸已经阻止不了别有用心的人搞小动作。矿卡和新卡，偷换个PCB，贴纸转移一下，偷梁换柱退货，最后厂家和新的消费者会的权益会收到严重的损害，而对PCB进行二维码的身份验证，实现产品的管控还是有积极意义的。
▼金手指端有三根镀镍的热管，镀镍的工艺在整个散热器成本来说占比还是不小，优点是更加美观，而且可以抗氧化抗腐蚀。须知裸铜热管的氧化发黑会严重影响外观的统一。
▼事实上在我拆解下这块背板之前，我对它有很多不好的预测。
因为经历过七彩虹UTop那种单纯“为了有背板而加背板”的塑料背板，我还真有点怕它是塑料的。到手后很轻，内心一沉，真的是塑料？节操呢？经过我反复验证，这款应该是铝合金背板没错了！铝合金背板加白色漆，根据我的经验能用在显卡上，对白色漆的质量要求比较高的。
▼风扇是Power Logic台湾动力，老资历的厂商了，也是给技嘉和微星显卡供应商，带RU认证，品牌和质量质量上都没有问题。
我手动满载能拉到3750+转，那效率简直了。580超频普遍在80℃，直接给干到62℃。
且不论由于接近4000转后产生巨大的风量吹到鳍片上所产生的风噪声，但至少这款散热器提供了这么一种可能性。具体拉到多少取决于玩家自己。
▼拆除散热器后的散热模块和PCB板
▼显卡全拆解展示：
▼延续了迪兰RX580 8GB战神版的方案

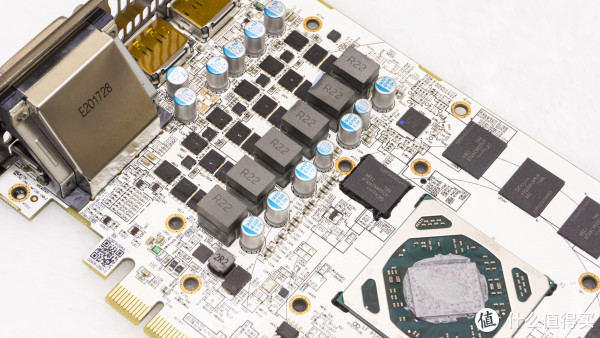

▼全固态电容和封闭式电感，对啸叫的抑制效果也是很明显的。
▼它采用了AMD全新14nm工艺的Polaris 20 XTX核心，显卡的显存规格为8GB/256-Bit，核心频率为1340-1380MHz，搭载了2304个流处理器，显存频率可达8000MHz。显卡原生支持DirectX 12、Mantle、 OpenGL4.5和OpenCL1.2和众多AMD技术，可以满足各类单机与网络游戏的运行需求，带给玩家们最好的游戏体验。
▼此处是迪兰显卡LOGO灯的开关，在工作中就可以轻松关闭，当然会有人觉得这会不会有点多余。但还是那句话，它的提供了这么一种可能，留给需要的人。
▼风扇供电模块，单独留出两颗电容来辅助供电。双风扇3700转的感觉真的很high，但是体验一下就好，实际情况下完全不需要这种极端的转速。
▼非常漂亮的纯白PCB版，嗯毫不避讳地说。
▼很多人都会担心白色PCB版会被烤黄吗？诚恳地说影驰HOF也考虑过这个问题，但是二者一样，都采用了特殊的白色涂层，有着非常好的抗老化性能，相比黑色战神版，这也是实打实的额外成本。
▼显存颗粒一般围绕核心来排布，迪兰RX580 8GB 周年纪念版采用了海力士（SK hynix）的显存颗粒，也就是现代，目前主流的显存颗粒。
▼散热模块，上边的沟槽都是留给电器原件的，在有限的长度内，本身也尽可能增加散热鳍片的面积了。
▼左边淡蓝色的是导热胶，没有黏性，目前乔思伯的内存马甲也采用这种材质。
▼扣Fin工艺用得非常漂亮，四根镀镍热管也算良心，当然还是那个不足，就是上部的热管智能看见一根，视觉上不免显得单薄。
▼鳍片比较软，我实际捏了一下。当然这个和多方因素有关，至少我可见的做工和还是非常棒的。
▼刚打开能看到核心位置有部分痕迹，估计是装配留下的，对性能没有影响。
▼散热鳍片上专门给风扇的固定架设计了加固条

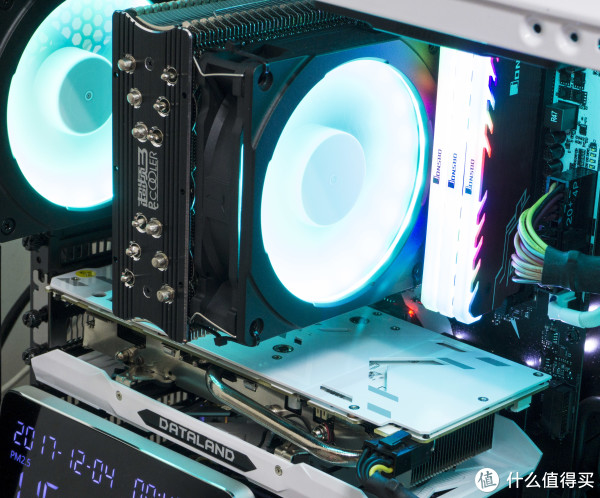

▼上机效果：
▼红色的LOGO不能调节颜色，算是一个遗憾，不过迪兰一直都不能调，没有期待也没有伤害，红色毕竟是迪兰的本命色。
▼短卡可以适应各种小号的机箱，而我说过的，散热器比较宽，只有一根热管，显得很单薄的问题还是有的。
▼关闭LOGO灯
搭配追风者416 白色钢化玻璃版的实际效果：
性能测试：R5 1600 OC 3.8GHz，内存4GB 2400C16×4
关于为什么不用鲁大师，和为什么要贴3DMARK联机验证：
鲁大师的成绩作弊手法真的很多，没有参考意义。在测试中我发现，目前很多大网站的官网评测都有很多漏洞，毕竟是关系到消费者印象的东西，流量也大，在利益的驱使下，对吧。所以下一期我会用视频来展示，3DMARK还有鲁大师到底有哪些猫腻。
不信可以去搜一下，有多少网站的成绩是未通过验证的，难道真的买不起一个正版软件？还是做小动作？
当然，3DMark依旧是最权威的GPU测试软件，所以我也爱用它。
安装最新驱动：
Fire Strike 测试的1080P下的成绩：12090分 图形分14122分 正版验证数据查询链接：https://www.3dmark.com/3dm/23578880
"
