华硕 B150i pro Gaming主板外观展示(主板|SATA线|芯片|接口|卡扣)

【什么值得买 摘要频道】下列精选内容摘自于《ASUS 华硕 B150i pro Gaming携i3 7100搭建无显卡itx——帮朋友做的上网机》的片段：

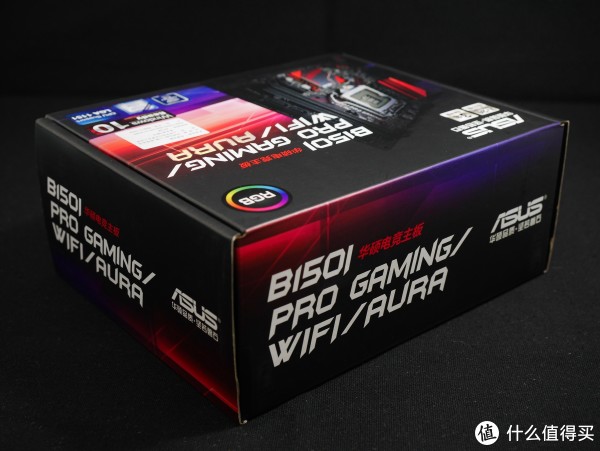

主板的外包装比一般的ATX主板窄很多，但是高度又要高不少，感觉像一个小胖子。

既然名字叫PRO GAMING 那么主板必然要和电竞有关，于是这款主板的定位是电竞主板，在包装上多次重复，反复强调，在下一代，同定位的主板直接用上了ROG血统。

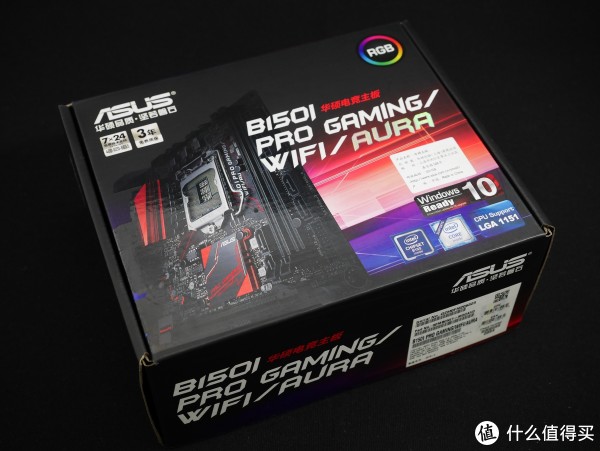

主板盒子的正面风格也是红黑，和主板的主题有对比。支持WIFI的主板包装上就会有所不同。

包装的背面是对功能的介绍，其中就有主板灯光效果的介绍，侧边的灯也是我选择这个主板的原因之一，而WiFiGO的无线支持也有提到。

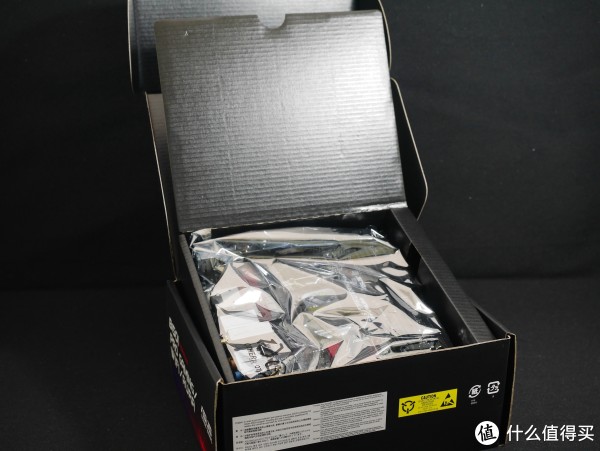

打开箱子，第一层就是主办的本体，用防磁袋包装的很好，完全没有其他配件的影子。小盒子的侧面有一个类似于提手的东西，方便把主板拿出来。

拿出了主板，打开下面一层，就会发现所有配件都装在下方的另外一个隔间里面，这也许就是盒子显得比较高胖的原因吧。

用户手册对于我们这些经常鼓捣的人来说非常有用，随手册附赠的光盘也还行，不用上官网上去下载相关的软件也比较方便。还有一个贴纸，可以用来区分线材。

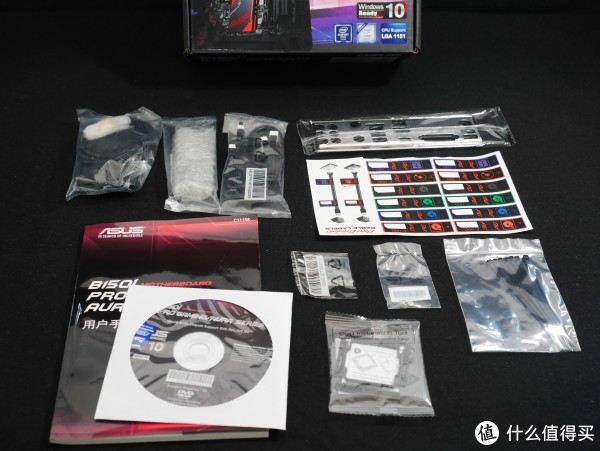

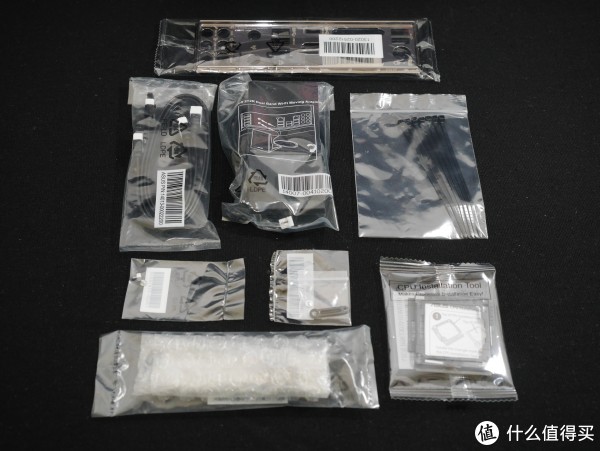

附赠的配件非常丰富，除了基础的挡板、SATA线和M.2螺丝之外，WIFI版还有配套的无线模块，还有一个CPU安装工具，算是为了防止小白发生什么安装上的意外。扎带就不多说了，小机箱里面最需要的就是这个，有了扎带走线就非常方便。

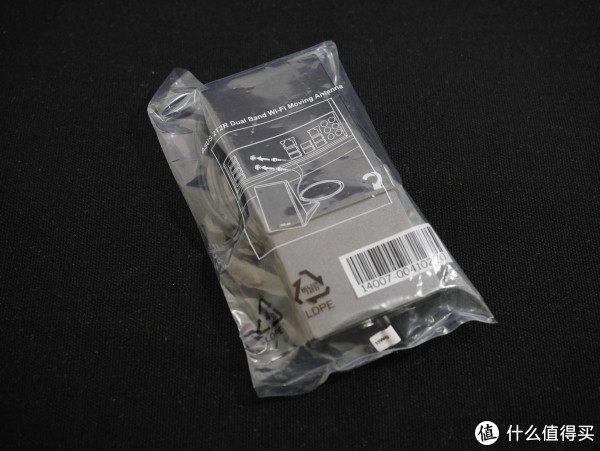

WIFI模块是独立式的，和某凤凰有所区别，我还是喜欢这种独立的天线模块，可以选择信号更好的地方，机箱安放的位置也有更多选择。

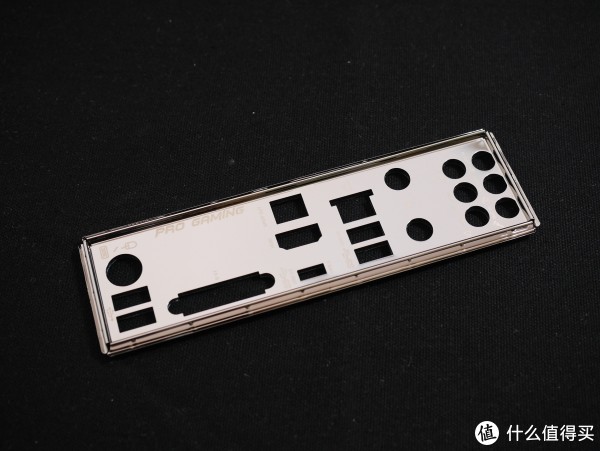

拆开挡板，B150i配置的挡板和ROG STRIX是一样的，都是双面镀镍，背面贴上铝膜和珍珠棉，密封性和防护性都不错，镀镍还能防止氧化。

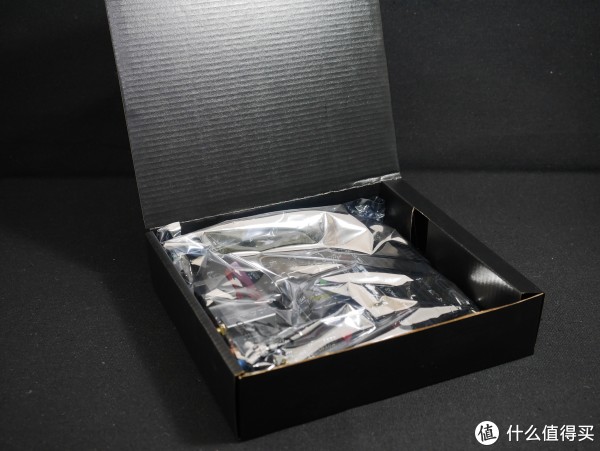

接下来就该主板本体了，主板本体被放在上方的小盒子里面，配合旁边的提手可以很轻松的连着盒子一起拿出来，全部是黑色的包装的还算不错，比较有逼格。

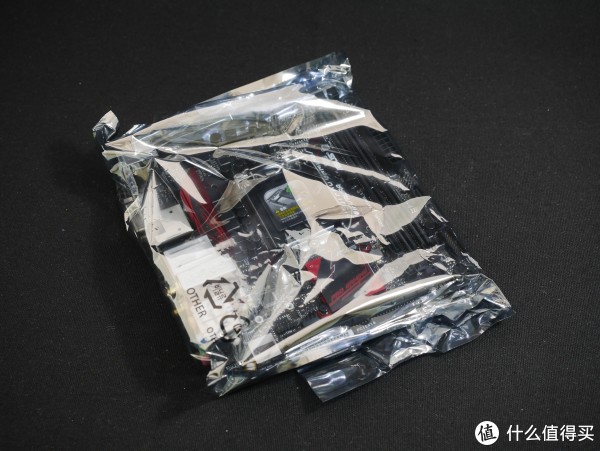

拿出防磁袋包装好的主板，第一感觉就是手感非常扎实，在手里会感觉有点沉，而且隔着袋子都能隐约看见PCB上大量的原件。

拆开袋子就更是一览无余了，红黑主题风格，小型的红黑马甲和芯片组散热，都是B150 pro gaming上的设计元素，同时也能看到WIFIGo支持。

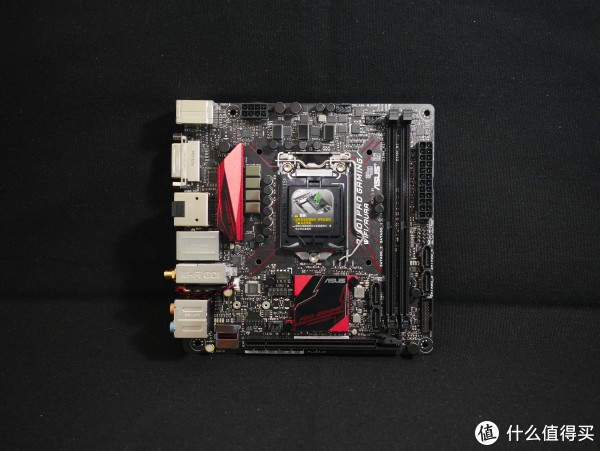

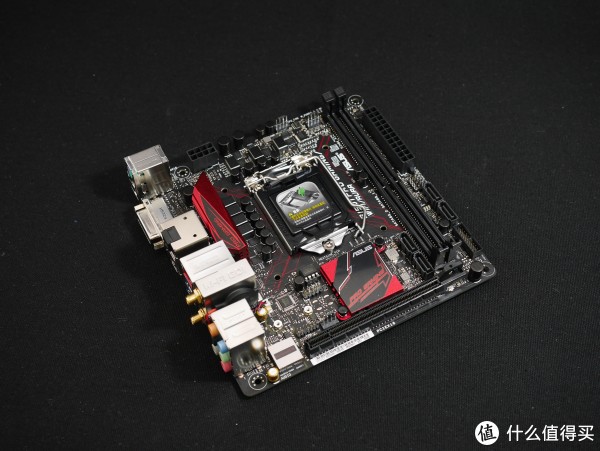

主板的正面照，感觉比ATX主板小了非常多。

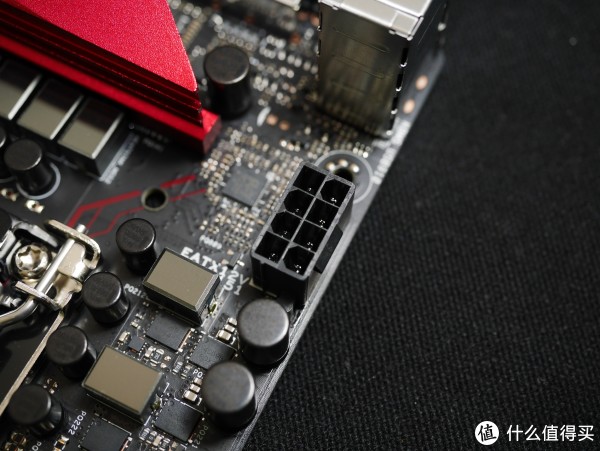

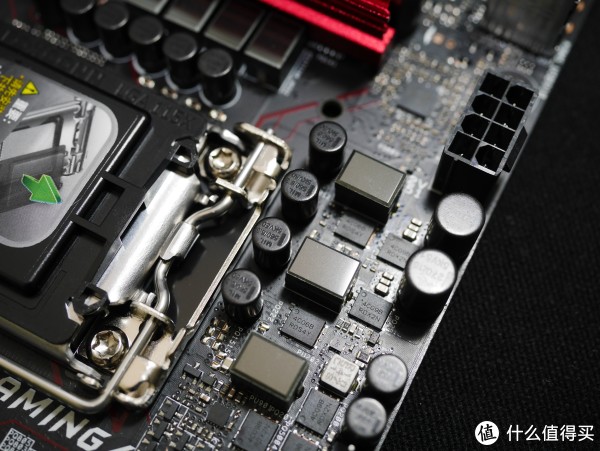

接着就来详细看看主板上的各个特征。首先是电源的8PIN，相比于一般的B150主板的4pin，pro gaming采用8pin算得上是比较良心的，虽然4pin的供电已经足够，但是8pin还是让人看着舒服。

上方三个电感，应该是真实的3项供电，mos一上一下，满足玩家级的最低要求。

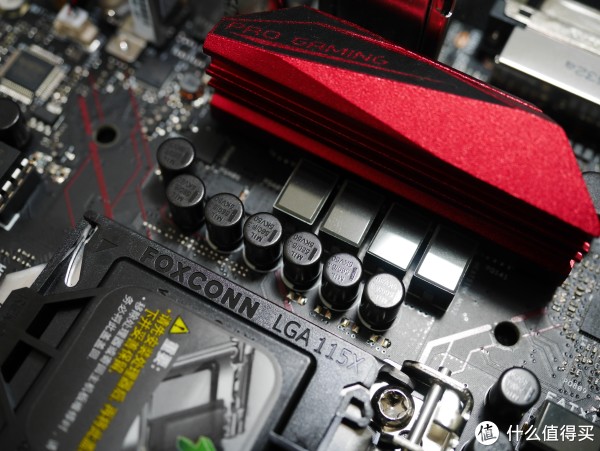

侧向的4个电感，mos也是一上一下，加起来一共4+3相供电，对于一个不能超频的主板来说已经做得非常棒了。

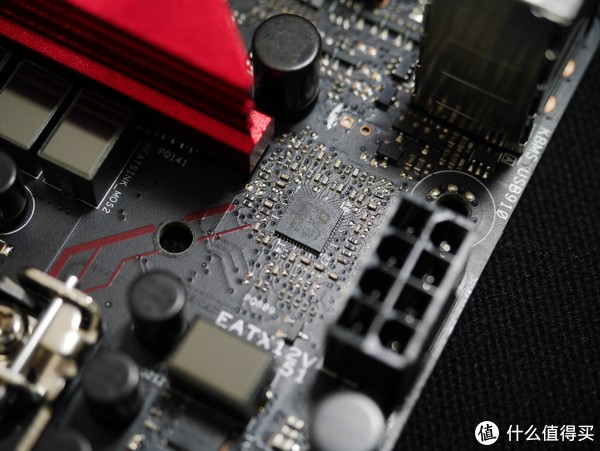

华硕在中高端主板上常用到的DIGI+供电芯片，哪怕板子小，这个也没落下。

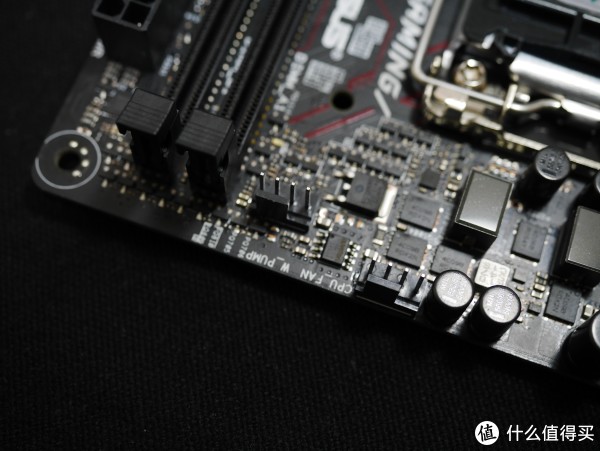

主板上方有两个4pin接口，其中一个是为水冷的水泵准备的，接风扇没有问题，但是转速会保持很高。

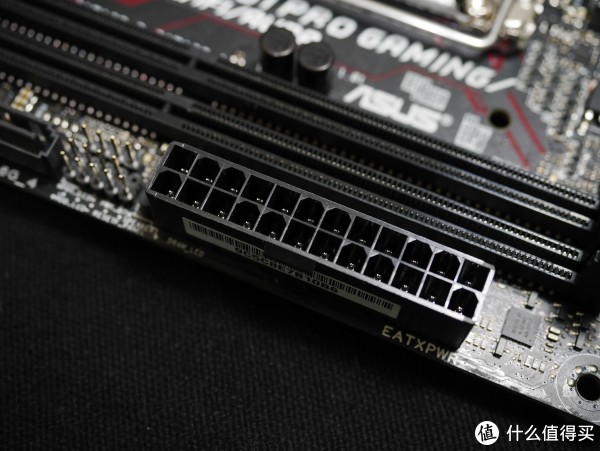

主板的24pin接口在主板右侧，和内存非常接近，如果直插电源再大一点就会影响到内存的插拔了。

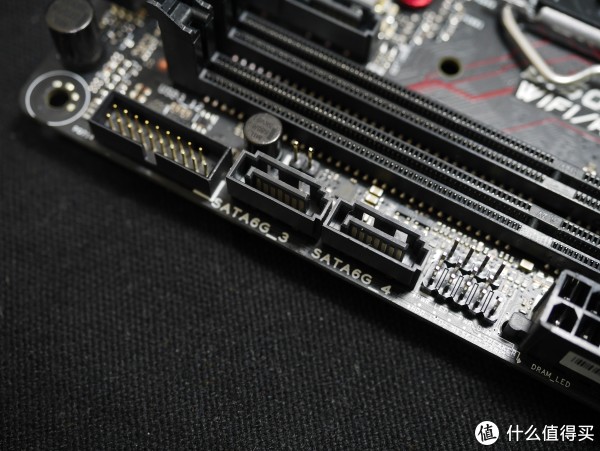

在主板右侧有两个SATA接口，算是比较方便的两个接口，旁边靠近电源的是跳线区域，另一边是USB3.0的接口，也是为了方便小机箱的走线才挪到了右侧。

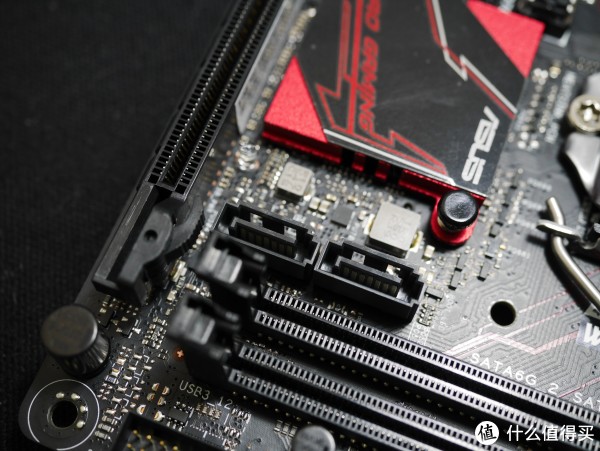

在主板内侧的两个SATA接口，靠近芯片组，但应该用的不多，因为会被内存PCIE扩展共同挡住。

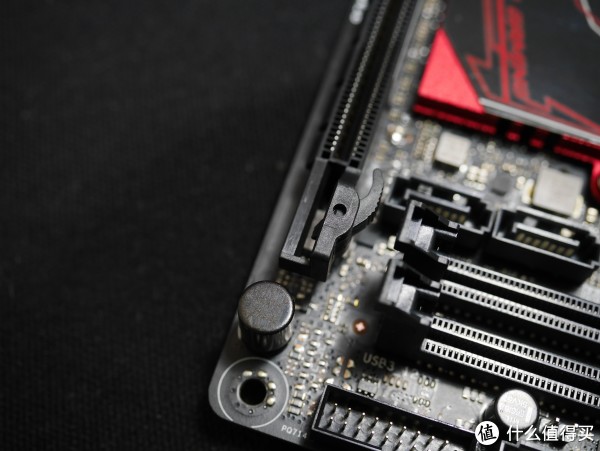

PCIE的卡扣用的是不怎么好操作的卡扣，再插上内存和扩展卡的时候很难操作，但是考虑到itx上寸土寸金的格局，这样的设计倒也无可厚非。

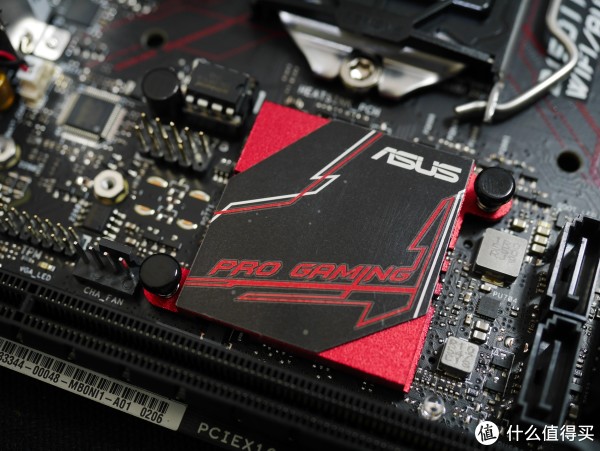

芯片组散热用两个压力铆钉固定，还是一体铝的散热，因为B150体积很小发热也并不大，这个散热片可以说是绰绰有余。在散热片上有ASUS的徽标和PRO GAMING 的图案，整体来说也是红黑配色，主题非常鲜明。

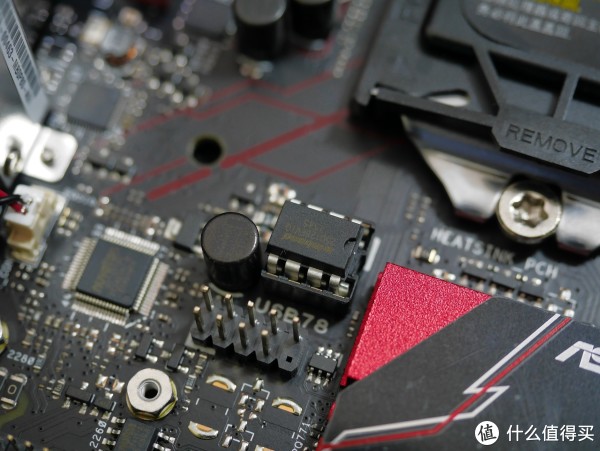

这个是写入BIOS的芯片，如果自己有编程器的话可以直接翘起来写bios，当然我的技术还没到这个级别，还是选择用六代cpu来升级bios。

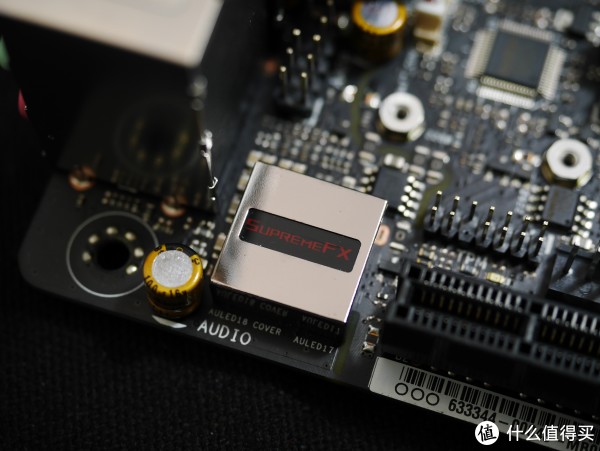

supremeFX是ASUS独有的声卡技术，一般用在高端主板上，pro gaming也有幸搭载了一颗，他的定位也可见一斑了。音效电容图上只有两颗，其他的都在音频接口的背后，隐藏的比较深。

这是在主板下方的4pin接口，系统风扇接口，位置一般般，B150i pro gaming加起来有3个4pin口，但是我只打算用两个，因为整个机箱也只能放下两个风扇。这个4pin和cpu散热4pin都支持电压调速，对3pin口的工业扇子非常友好。

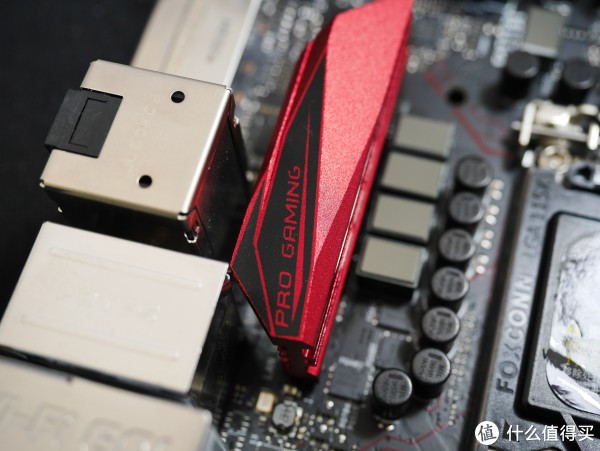

mos散热片也是pro gaming的红黑配色，这个形状大概就是TAX主板上的散热的一个缩小版，对于不超频的供电来说非常足够。

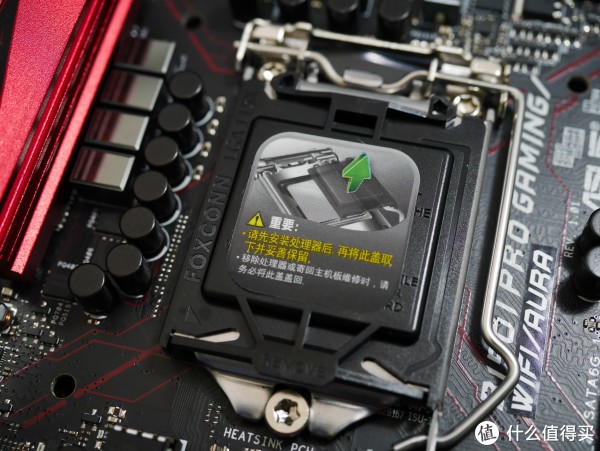

intel的1151接口，不知道是不是牙膏挤的连自己都看不下去了，终于没有换接口，7代cpu刷了bios就能用。

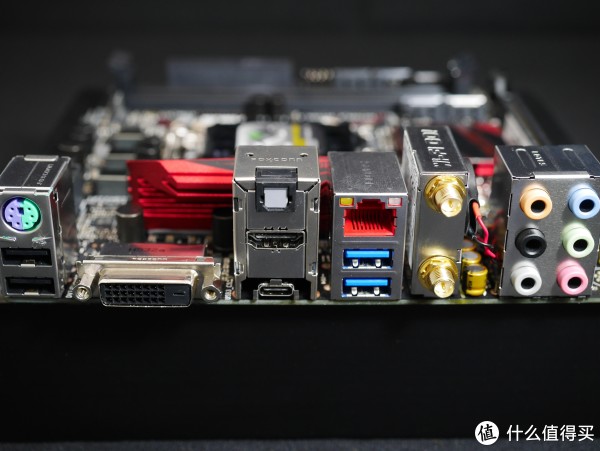

主板的IO区比较丰富，4个USB还有一个TYPE-C的接口，加上光纤和千兆网络以及WIFIGO，一般玩家已经很够用了。

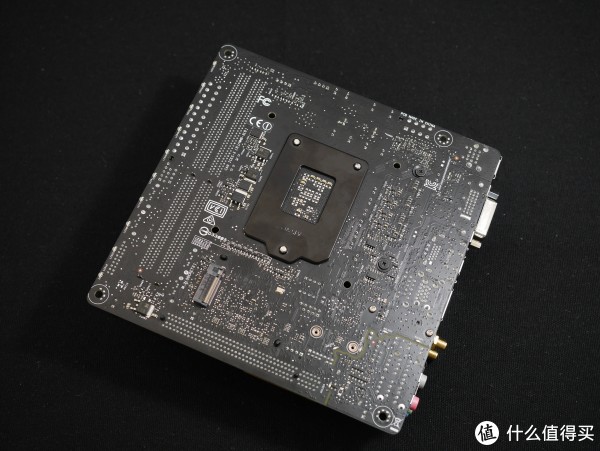

主板的背面也有各种原件，ITX主板上寸土寸金，为了规格有时候也必须要把原件做到主板的背面，缩什么也不能缩用料啊。主板右侧有10颗支持AURA 的灯珠，这是我选择这主板的原因之一，立人W80的下方有散热孔，正好可以透过这些灯光，美滋滋 。

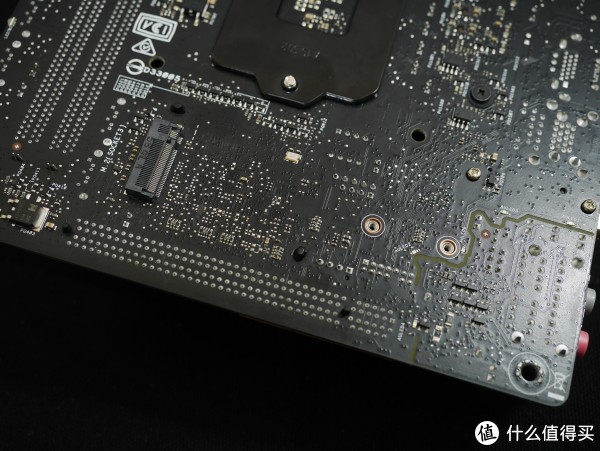

主板的M.2接口被安排在了背面，这个高度只能支持单面的散热片了，我的SM961只能把散热片全部贴到一面。

看完了主板，接着来看看其他配件。

CPU: i3 7100 3.9GHz

630的价格还算能接受，一开始发售700，现在降价到630
