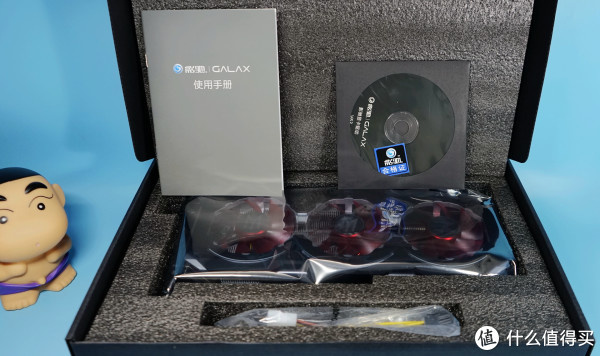

　　显卡的包装盒正面是品牌信息和厂家LOGO，背面是显卡的特点介绍：专属GAMER背板、支持1680万色RGB灯效的ColorMAX LE散热器。显卡的附件有说明书、驱动光盘和电源线。

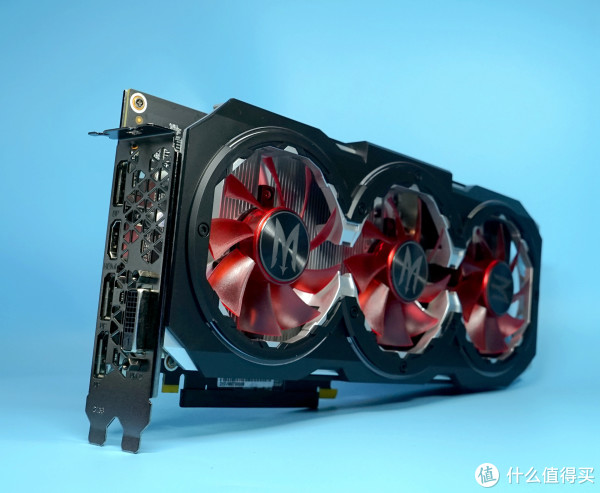

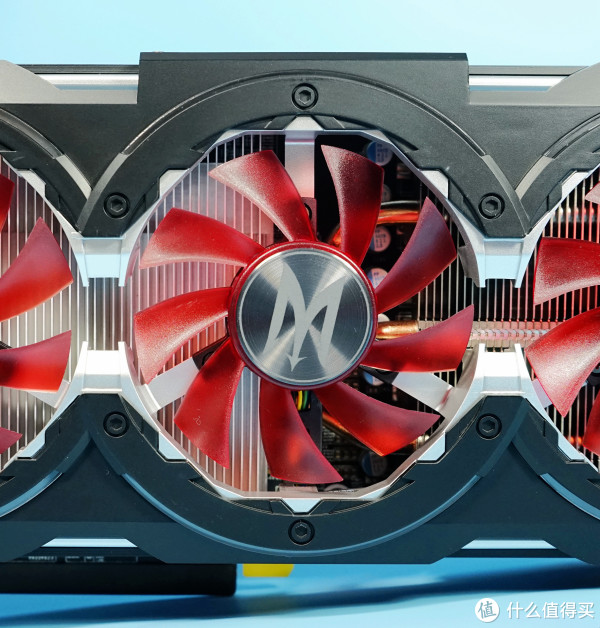

　　影驰GTX 1060 GAMER延续了GAMER系列传统的红黑配色，ColorMAX LE散热器采用了外形很像风火轮的三个8cm口径散热风扇，三个风扇的红色半透明扇叶为同向转动。

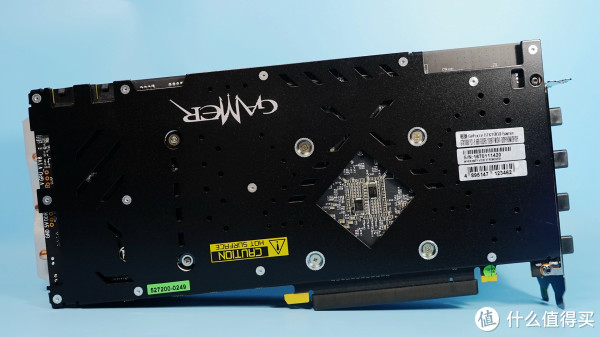

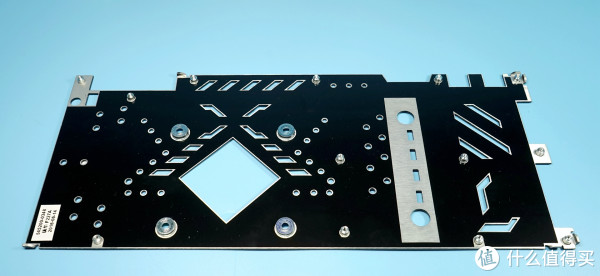

　　显卡背面有“专属GAMER背板”（其实就是一块铝合金材料的背板，我看不出哪里专属），背板上有许多小小的散热孔，在GPU核心背面的地方有一个四方形的镂空处理，更有利于散热。

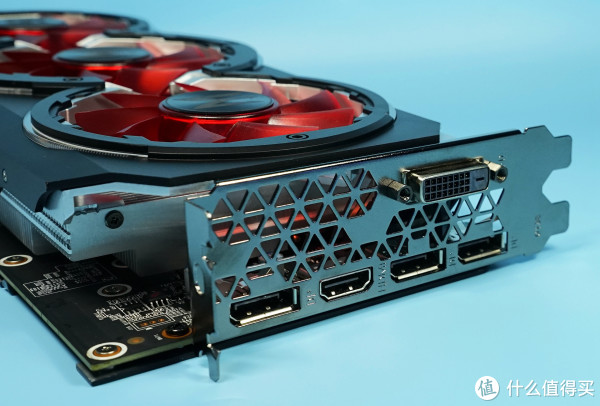

　　视频输出接口方面，GTX1060 GAMER采用与公版一样的3个DisplayPort 1.4 + 1个HDMI 2.0 + 1个DVI-D的接口组合，不过没有采用双BIOS设计，所以挡板上没有双BIOS切换开关。供电接口方面配备了双6pin双供电接口，虽然不如HOF那么豪华，但是对于TDP只有120W的GTX 1060来说绝对够用了。

★拆解篇★

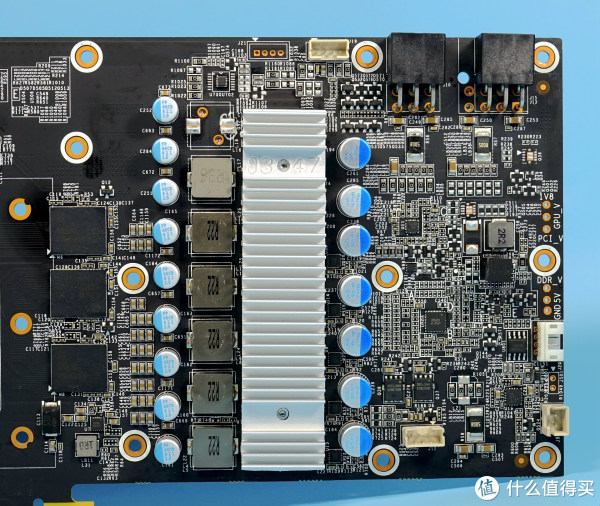

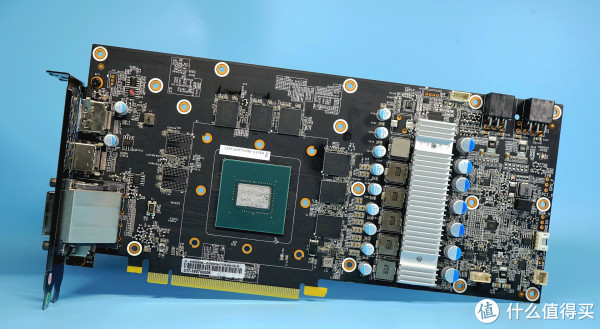

        我对影驰显卡印象最好的一个地方就是散热器螺丝上没有保修标签，所以不用上吹风筒就可以任意拆解。影驰GTX 1060 GAMER采用了非公版PCB，供电部分配备了5+1相供电，没有HOF的6+2相那么豪华，但比公版的3+1相稍强，MOSFET上覆盖有散热铝片以增加散热面积。

　　基于Pascal架构GP106核心的GTX 1060显卡有6GB和3GB两个版本，但并不是简单的显存容量的差距而已。6GB版本的核心代号为GP106-400，3GB版本的核心代号为GP106-300。对比高端的GP104核心，GP-106-400核心只有1280个流处理器，仅仅是GTX1080的一半，TMUs纹理单元的数量减少为80个，ROPs数量减少为48个，显存位宽缩减为192-bit。GP106-300核心的流处理器数量则减少为1152个，TMUs纹理单元数量减少为72个，其他参数与GP-106-400核心一样。影驰GTX1060 GAMER采用GP106-400核心，显存采用三星的GDDR5颗粒，默认频率8000MHz，单颗容量1GB ，共6颗组成6GB显存，比GP104的GTX 1080/1070的8GB显存少了两颗显存，所以我们在PCB上可以看到两个显存位置的空焊。影驰GTX1060 GAMER的默认频率GPU核心基础频率为1557 MHz，Boost频率1772MHz，显存频率8008MHz。PWM驱动芯片采用了uP9511P，也是可软件编程的驱动，支持软件加压到1.6V。

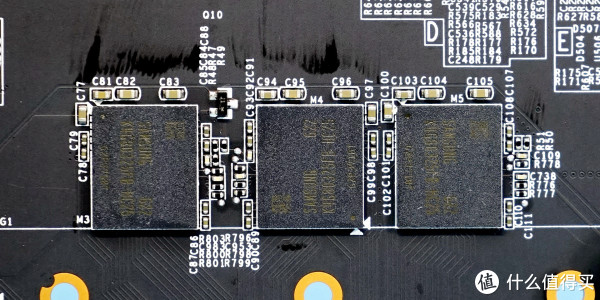

                                                                    （三星GDDR5显存颗粒）

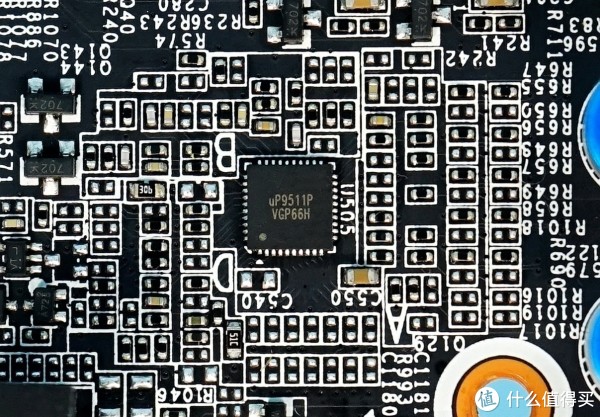

                                                         （PWM驱动芯片采用了uP9511P）

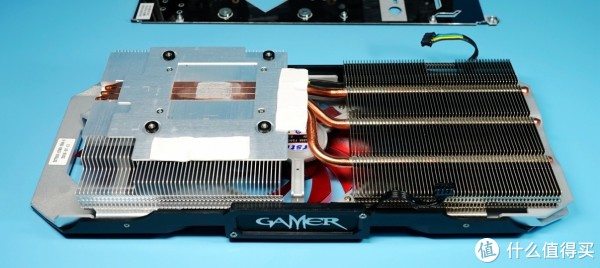

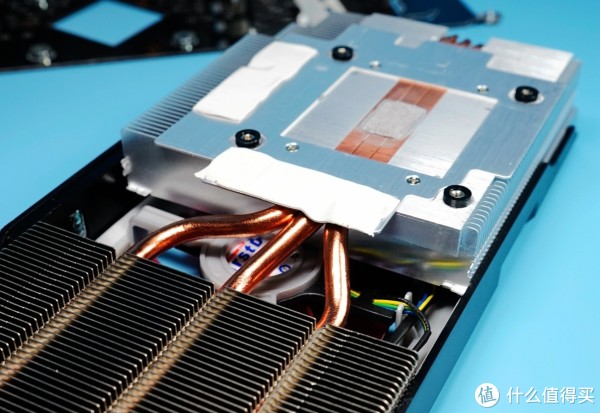

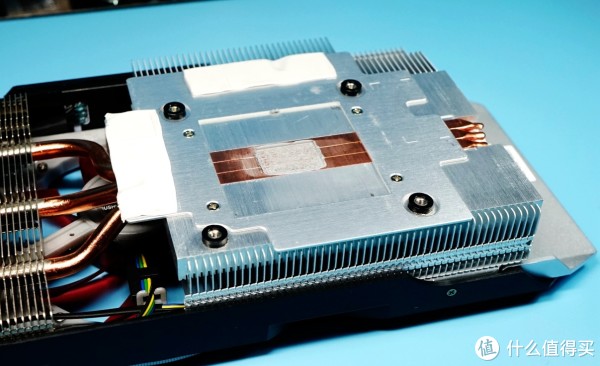

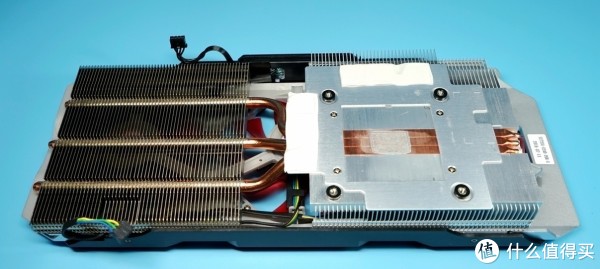

　　ColorMAX LE散热器采用了3根6mm热管+HDT热管直触吸热底座+大面积铝鳍片的方案，吸热底座的面积很大，顺带覆盖到显存颗粒上，使用了散热贴与显存颗粒进行了亲密的接触，所以能够帮助显存颗粒散热。不过热管表面并未进行镀镍处理，用久了会发黑。ColorMAX LE散热器在规格上明显低于HOF系列使用的TriMax散热器，但是应付GTX 1060这种TDP只有120W的显卡还是绰绰有余的。
