【什么值得买 摘要频道】下列精选内容摘自于《拆解报告:倍思60W 2A1C USB PD充电器》的片段:
从充电的插脚侧拆开外壳,可以看到输入端的位置采用注胶处理,两根硅胶导线连通AC插脚和PCB板。
抽出充电器内部PCBA模块,并分解AC插脚。
充电正面一览。以塑料绝缘档板为界,上面的初级部分,左侧采用了一块比较大的散热片,与初级开关管贴合在一起,并使用马拉胶带包裹,散热片下面挡住的是初级电路的其他插件元器件;右侧是变压器,上面贴了一块导热贴,将热量散发到外壳。
下面是次级部分,采用二次降压方案,次级部分的三个接口采用两颗电感,分两路降压,每个接口均设有一颗固态电容用来输出滤波。
PCBA模块背面,同样使用了一大片导热贴(导热贴的褶皱由拆解导致),这可以将内部电路产生的热量均匀的传递给外壳,达到均匀散热、避免局部温升过高的效果。
侧面从变压器里面出来的两根多层绝缘线与PCB板上的次级部分连接,并使用了白色注胶加固绝缘。
在变压器旁边有一颗PWM供电电容,规格为50V 10μF。
对应的一侧可以看到X电容、电感、初级滤波电容、Y电容等,元器件之间均采用注胶处理。
延时保险丝,规格为3.15A 250V。
输入端一共采用了5颗电解电容滤波。其中三颗是Chang牌(常州华威电子),规格400V 15μF;另外两颗是CyXincon品牌,规格均为400V 22μF。
华微电解电容特写。
NTC浪涌抑制电阻,可以用来抑制上电时的浪涌冲击。
共模电感。
初级主控开关管, 来自新洁能,型号NCE65T130F,650V耐压,0.11Ω超低导阻。
新洁能NCE65T130F规格资料。
输出接口侧,三个输出接口均采用小块PCB板垂直焊接在主控PCB板上,最右侧是次级同步整流MOS管。

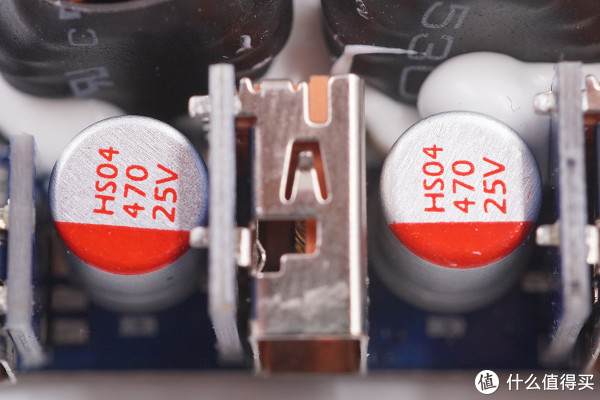

输出端USB-C口和其中一个USB-A口的固态滤波电容规格一致,均为25V 470μF。
次级同步整流MIS管来自Vanguard威兆半导体,型号VST012N12MS。
威兆VST012N12MS规格资料。
变压器上贴有标签。

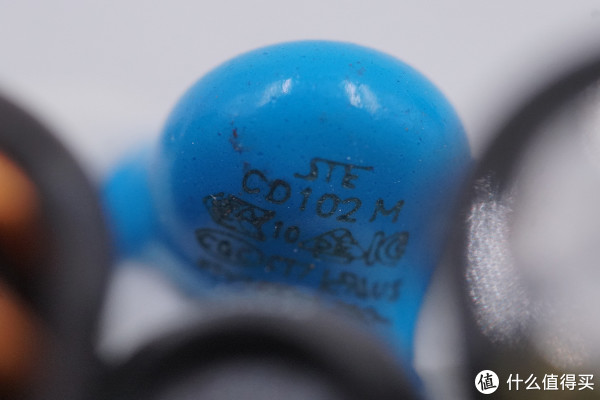

Y电容,消除充电器的输出干扰。
PCB板背面一览。初级和次级之间有隔离设计,并使用了橡胶绝缘档板进一步绝缘。
初级侧输入整流桥。
