【什么值得买 摘要频道】下列精选内容摘自于《大户型的Mesh组网方案——网件 Orbi mini 套装 使用&评测》的片段：
▼ 左边是orbi路由器本体，右边是分身，他们组成字母套装。
▼ 本体盒子背面所描述的一些功能和技术。
▼ 两个白色的蛋形机子，右边是本体，左边是分身，他们的“头上所戴的头巾”上分别写有：ROUTER和SATELLITE。当然，这两个透明塑料片是可以拿掉的。

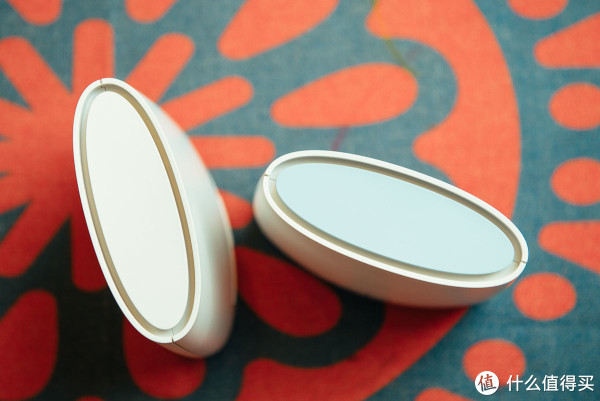

▼ 顶部展示。左边分身的上盖颜色是白色的，和机身颜色一致；而右边本体的上盖颜色则是淡蓝色的。

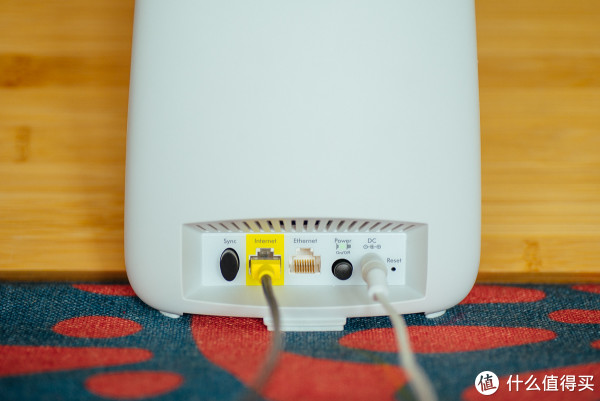

▼ 背后的插口也相当简洁。它俩都只有两个网口，其中本体是一个WAN（下图中右边周围黄色的网口）和一个LAN，分身是两个LAN。网线接口资源是比较的，而非mini版本Orbi网口的数量要翻上一倍。除去常见的电源开关、电源插孔、Reset插孔之外，最右边的是一键适配按键，下文中将降到它的使用流程。当然也必须看到路由器后面没有USB插口，也就是不能实现挂硬盘读取或者挂机下载的功能了，这也是Orbi 非mini版本和mini版本的区别之一。
▼ 两个适配器+一条网线，适配器的额定功率都是18W，网线是面条线，好像现在越来越多的路由器都不配备网线了，网件还能将此保留，还是给它轻轻的赞一下吧。

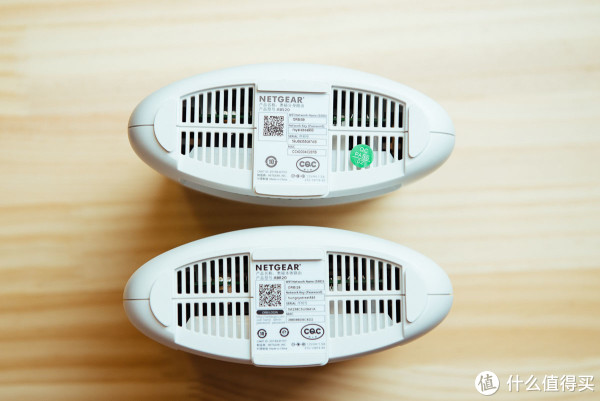

▼ 底部是铭牌标签，写有序列号，初始SSID名称和密码等信息。虽然分身上也有SSID信息，但一旦组网适配之后，就只有一个本体上的一个SSID了。
开箱展示部分完结。我们看到整个Orbi mini的风格非常低调，纯白色的机身，圆润的外表，一切显得那么的极简家装风，与网件其他旗舰系列张牙舞爪的外形形成了鲜明的对比。然而我个人还是更加喜欢这种极简家居风，对我也没有视觉上的侵扰，对任何的家装风格自然也要百搭得多。
下面是拆解部分，也是我非常期待的部分。

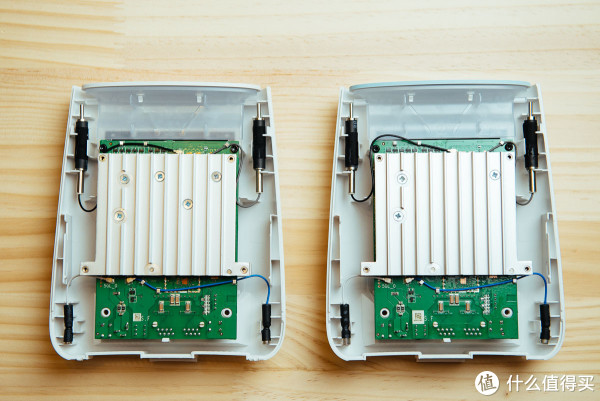

▼ 撕开后盖处的指示贴皮，拧下两个螺丝，就能直接开盖了！引入眼帘的是两块硕大的散热铝片，四个角出的四根带线棍儿，是四根WiFi天线没跑了，分别是：2*2.4G、2*5G。同时我发现：两者内部是极其的一致！几乎看不到差别。

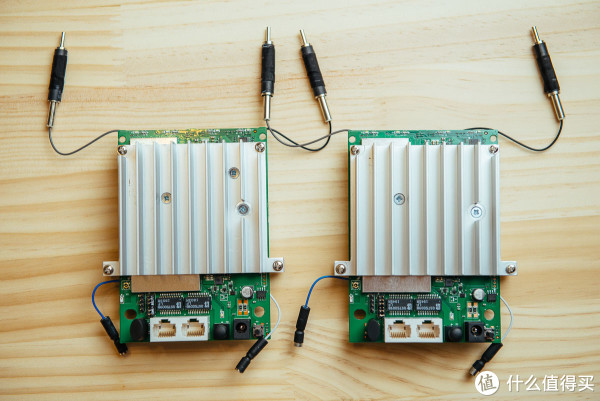

▼ 继续取出带散热盖的PCB版。

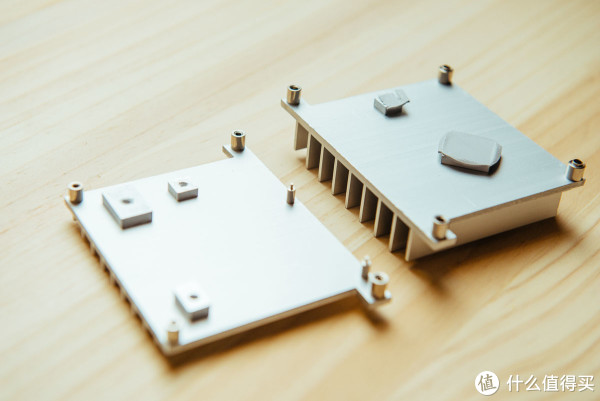

▼ 分别拧下四角的四个螺丝，散热该就被取下来了，这是绝对的厚实，别说用在路由器上，哪怕是电脑主板上，也是抗抗的。

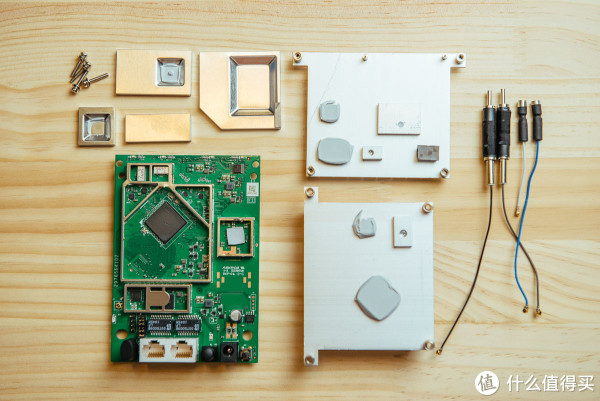

▼ 散热盖下方还不是芯片，而是几乎每一个重要芯片之上都有金属屏蔽罩。我们发现铝制散热盖和屏蔽罩之间、屏蔽罩和芯片之间，也都有散热硅脂，这用料真是绝了！拆过十来个路由器，真是第一次见到用料如此霸道的！本体和分身进一步拆解之后，我发现里面PCB版在外观上是完全一致的，甚至是编码（非二维码喷码）都是一致的！可能两者的配置和工程部分都是一致的，只是固件驱动不同。下文就只对本体进行进一步拆解了。

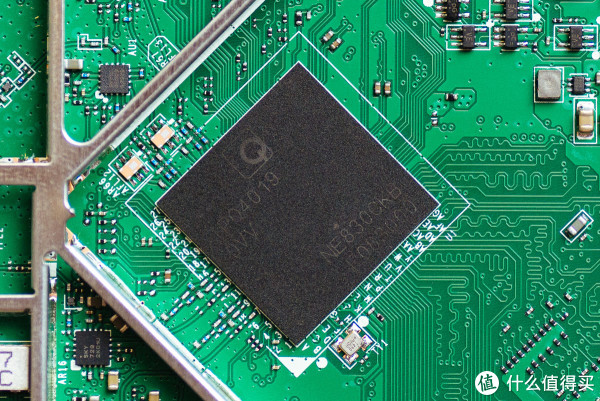

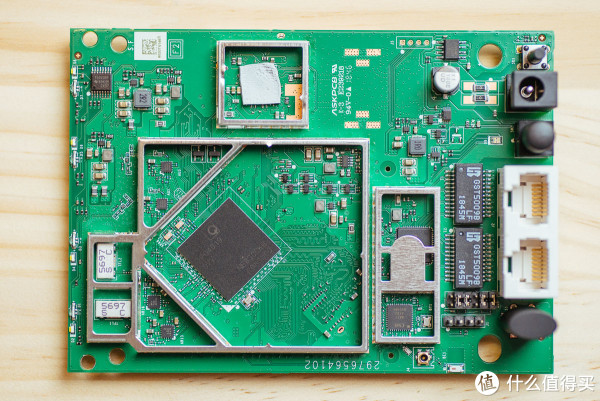

▼ 正面芯片上的硅脂擦掉之后（上方类似方块硅脂之下其实没有芯片），中间那个就是高通IPQ4019了，尺寸比较大，也很显眼。IPQ是四核CPU，是路由器界一块比较高端的处理器，算力已经非常强大。其实和手机SoC中集成基带一样，IPQ4019也是集成WiFi芯片的，所以在整个办卡上也就找不到单独的WiFi芯片了。而且这块芯片上集成了两路2.4G WiFi+两路5G WiFi。这样的配置，使得单个路由就有4路WiFi。
▼ PCB是双面的，背面相对简单一些，主要是256的RAM芯片和512ROM芯片。
拆机部分结束。我一直想拆网件的中高端产品，还有一个原因是因为在江湖中一直流传网件高端路由器做工极好、用料非常霸道。今日终于一间芳容。
