然后是制作过程了

首先是同款小键盘，给那个作者留言问购买链接没有回，找了好久，在某宝的角落找到了它，问老板还有很多存货。

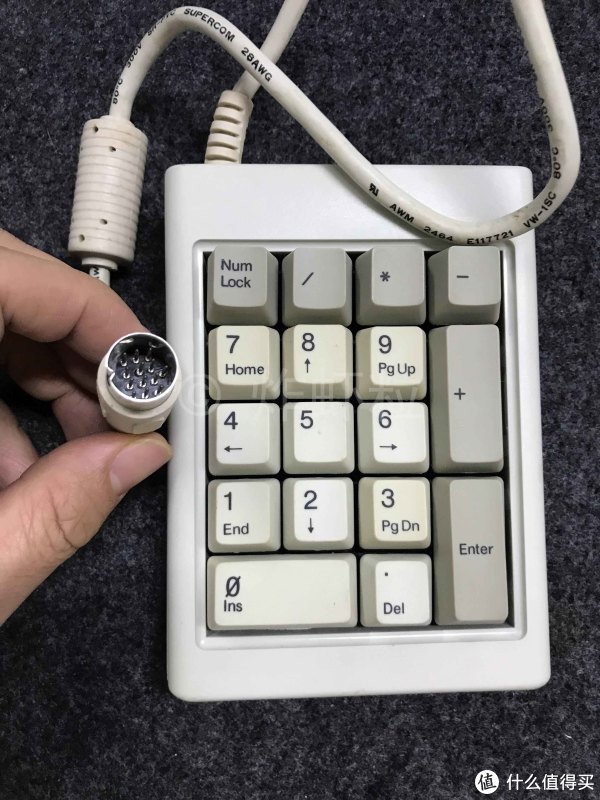

这是个老古董，Cherry的5脚青轴，接口是13线插口，没有主控，带屏蔽，用途未知，猜测是银行等数字输入的机构接在某老式机器上的，不是PS2也不是USB，普通PC不兼容，大部分人买来就是只能拆轴用，但是价格不如直接买轴吧，销量不高，唯一最近交易成功的还是我。

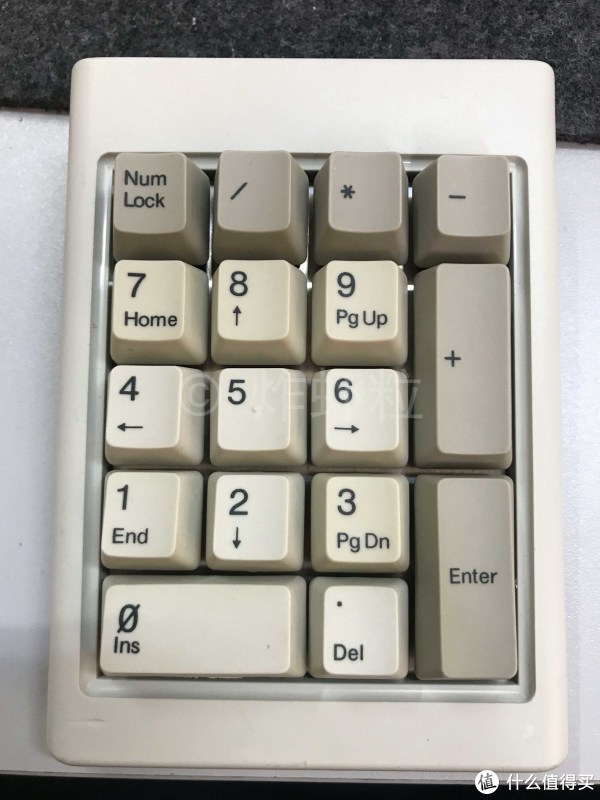

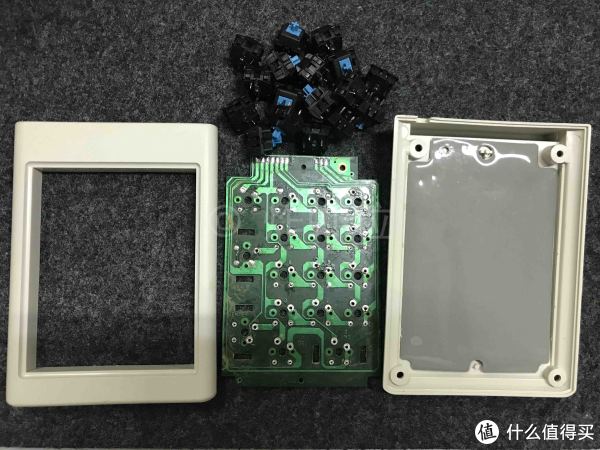

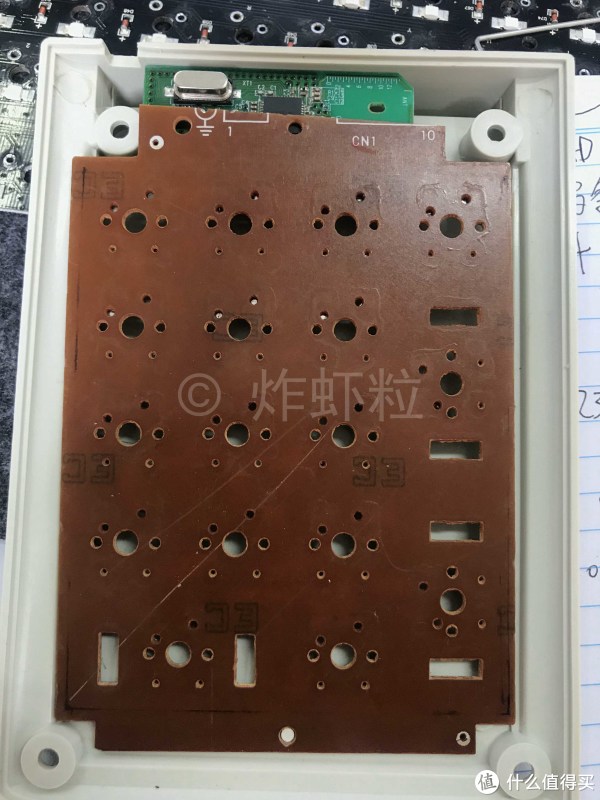

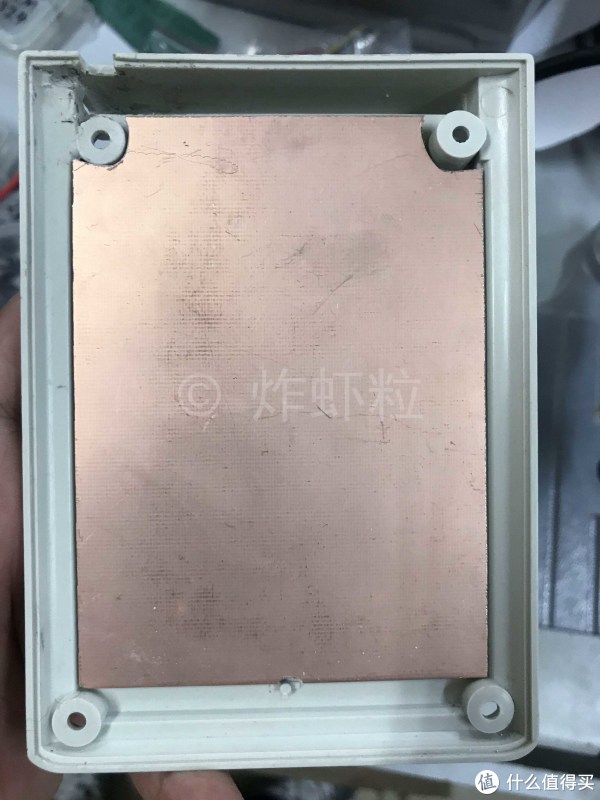

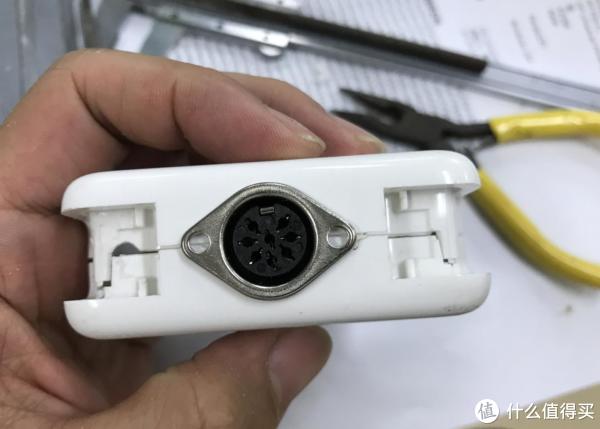

到货第一时间就是大卸八块，外表是典型的老式电脑，时间长了就发黄，不过我也在纠结要不要用清洁剂弄白点，不过风格是复古也不所谓，内部倒是很干净，还有屏蔽层，看主板很有点年代了。

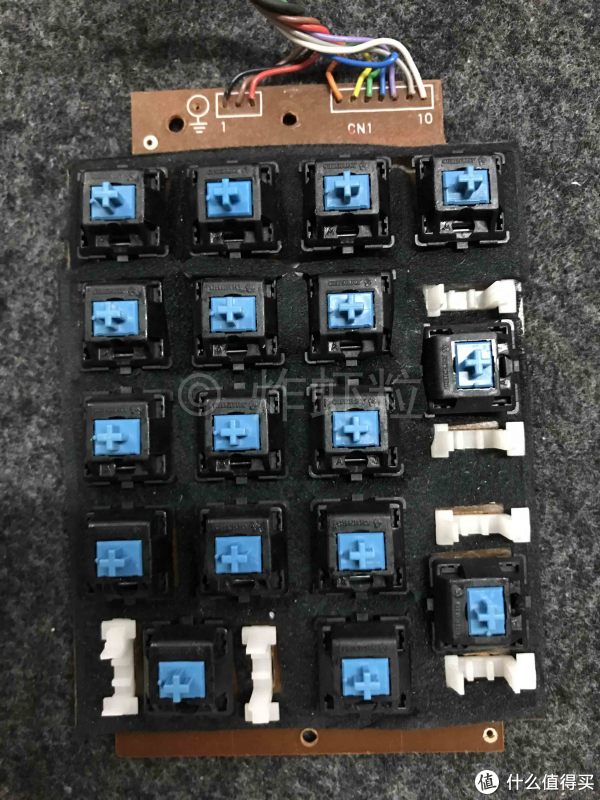

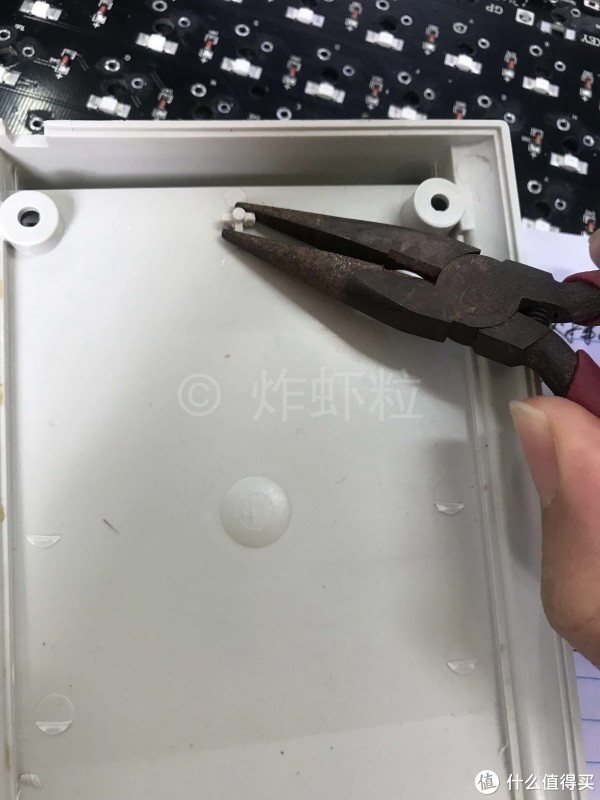

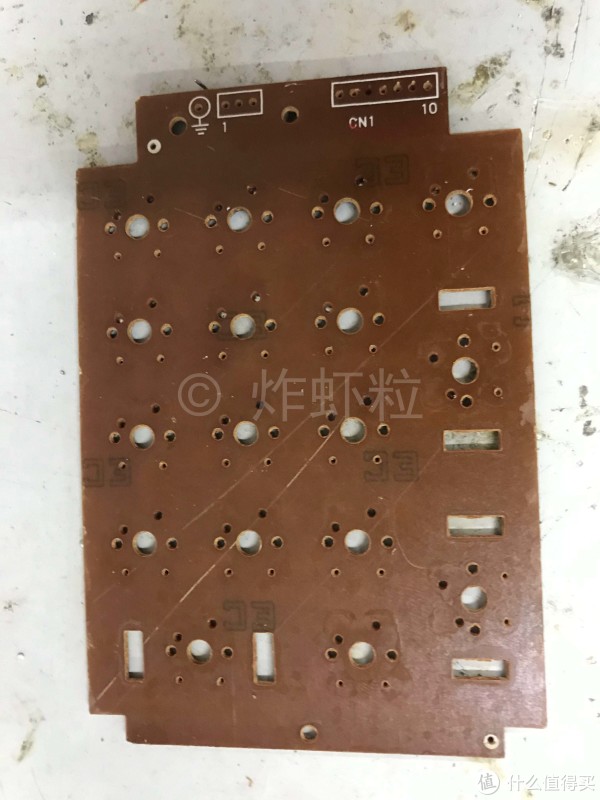

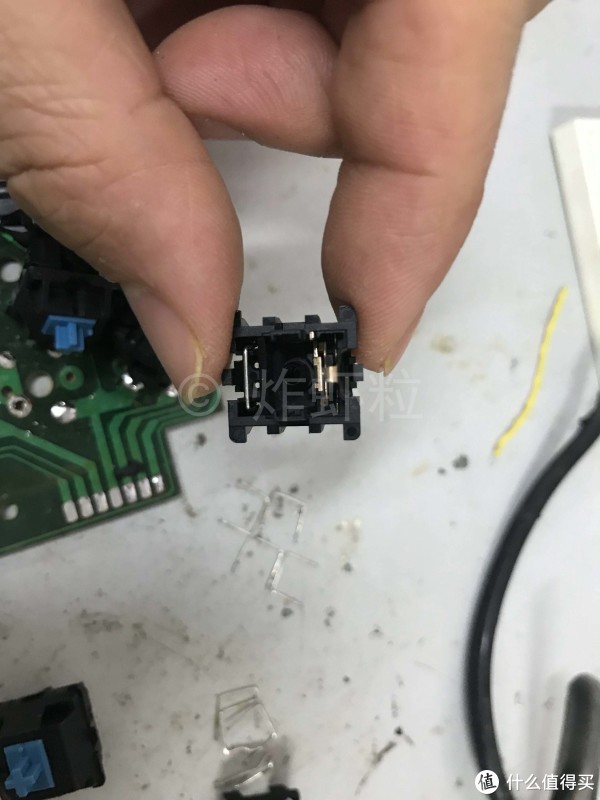

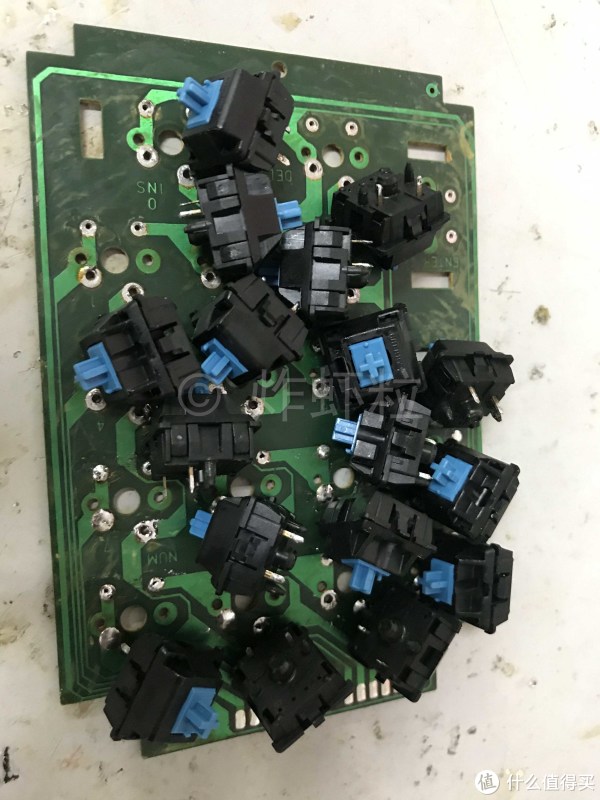

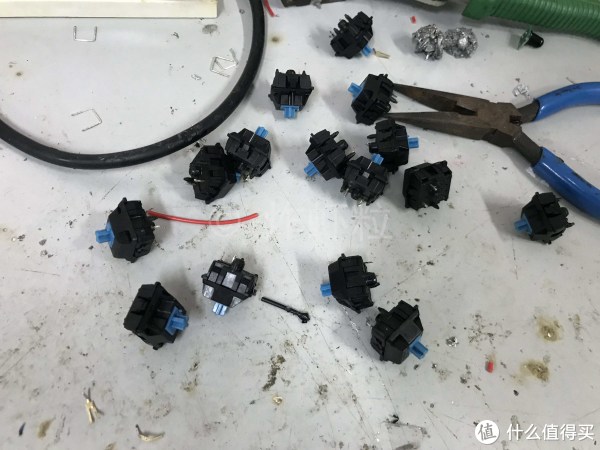

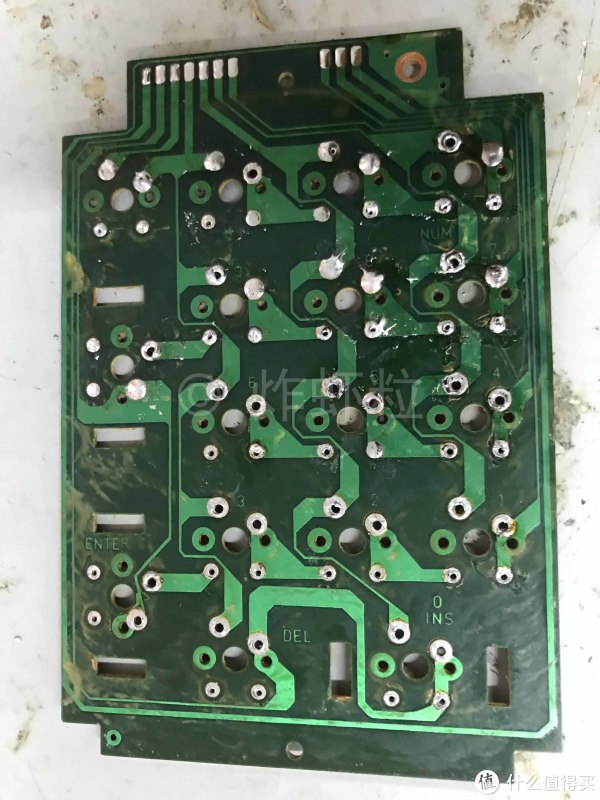

拆主板拆轴，上面二极管的位置焊了铁棍，不知道短接有啥作用，倒是每个轴都要拆开把它拿出来，挺麻烦。

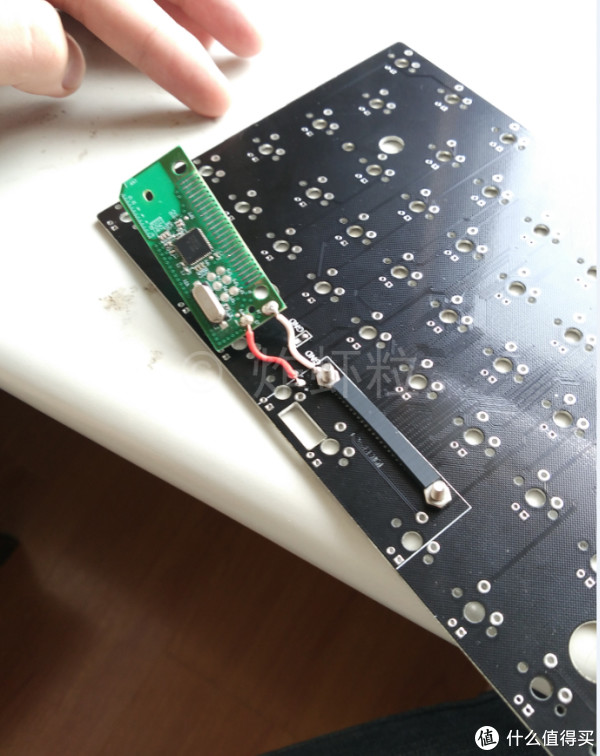

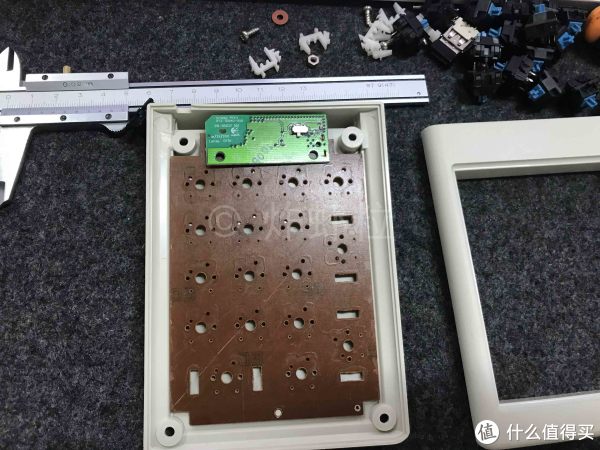

K230键盘提前到的，第一时间拆主控，放进小键盘测试下尺寸，构思一下布局，这么小的位置，不想焊接线，加焊FPC底座也增加了额外的厚度，就只能想办法用其他方式连接。

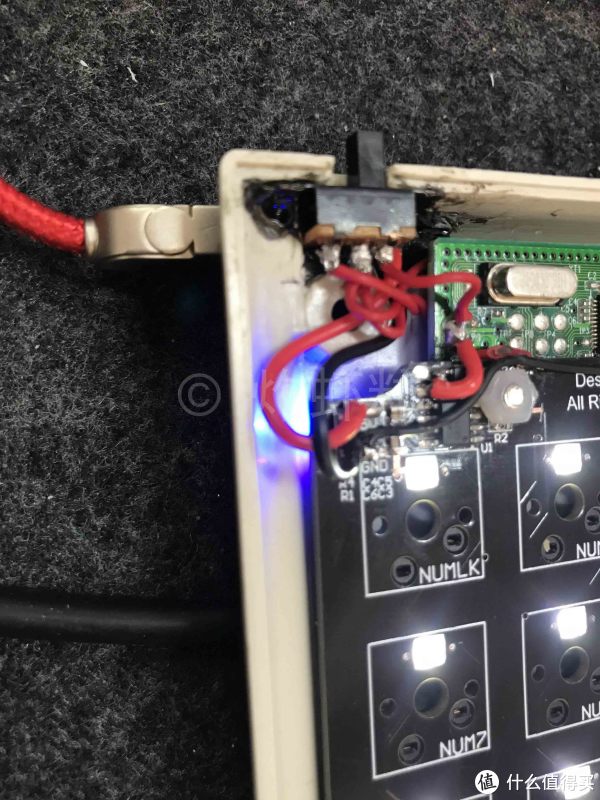

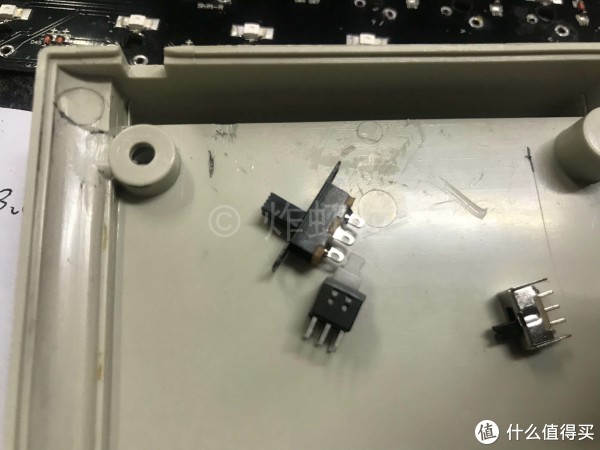

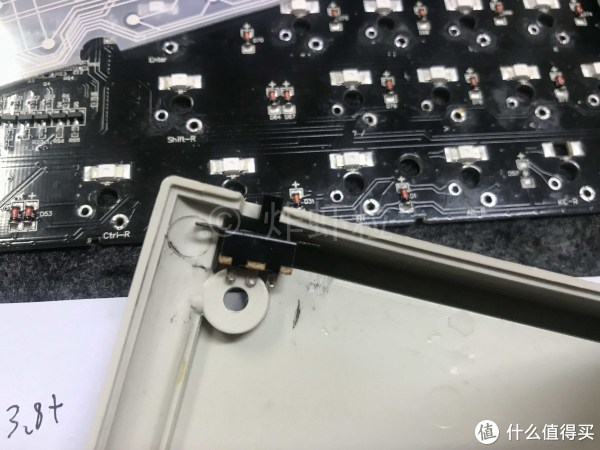

接线的地方有个洞，不过正好可以放开关，试了几个开关，大的开关挺适合，蠢粗的尺寸也恰好符合小键盘的整体风格，作用到最后一刻才明确下来，控制键盘输入开关和背光灯的开关，不控制触摸电量显示。

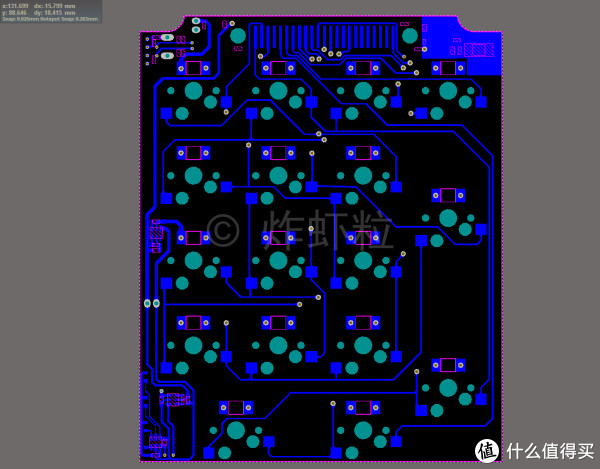

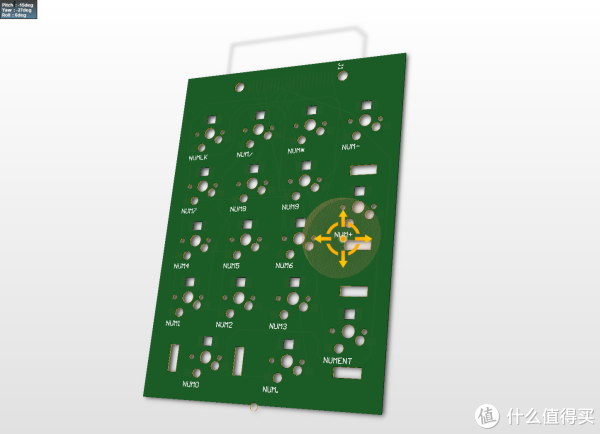

于是就开始了一周多的时间用来测测量量，设计PCB和布线，各种封装都要自己画，耗费了很多时间。中途出去玩出了场严重的车祸，工期延误了几天，几处受伤，伤口比较长，养伤一直到做完键盘都没有彻底好，不过倒是学会了很多湿性愈合的理论，看了几十篇论文，不过是另一个故事了，有时间再分享，也可以去微博同ID看一下分享，收回主题。

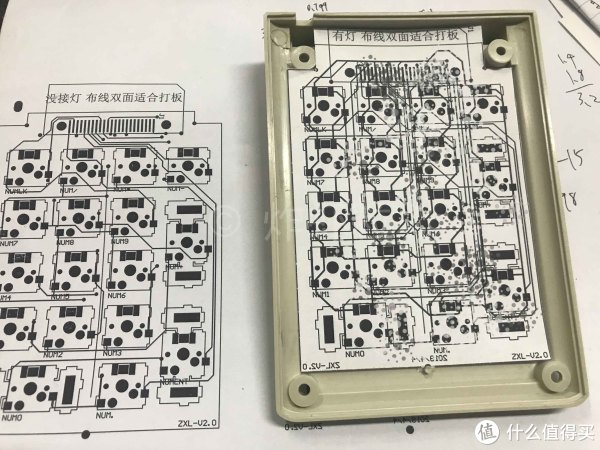

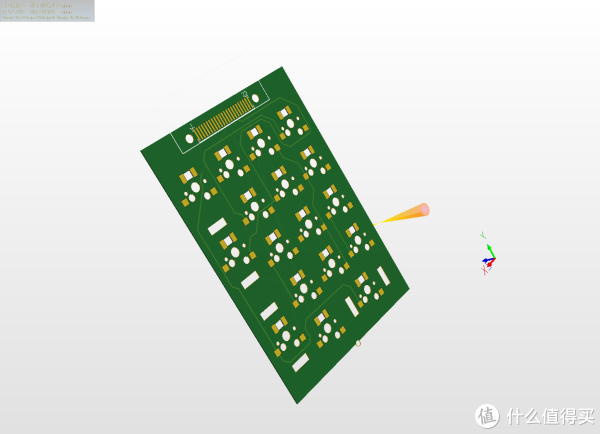

PCB打印下来裁剪放外壳里测试尺寸和布局是否合理，个人比较强迫症，所以调整了无数回。

这个阶段也在构思各个部件的位置，电池、充电接口，本来打算用现成锂电池充电模块和触摸什么的，但是内部空间太小，我也不想受这些辅助功能的电路板影响了布局，毕竟是自己画电路板，还不如把这些板子的原理搞清楚，抄到自己的板子上，选小一点的器件，还是能挤挤放下的。这个设计辅助电路的工作量就大大占据了整个工程的工作量，找了很多芯片和方案，才把触摸电量和调光稳压的功能搞好。

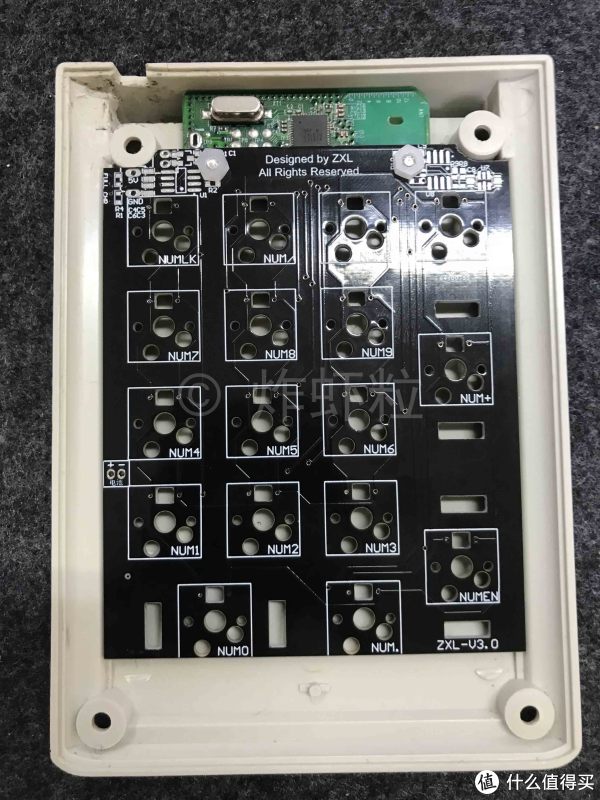

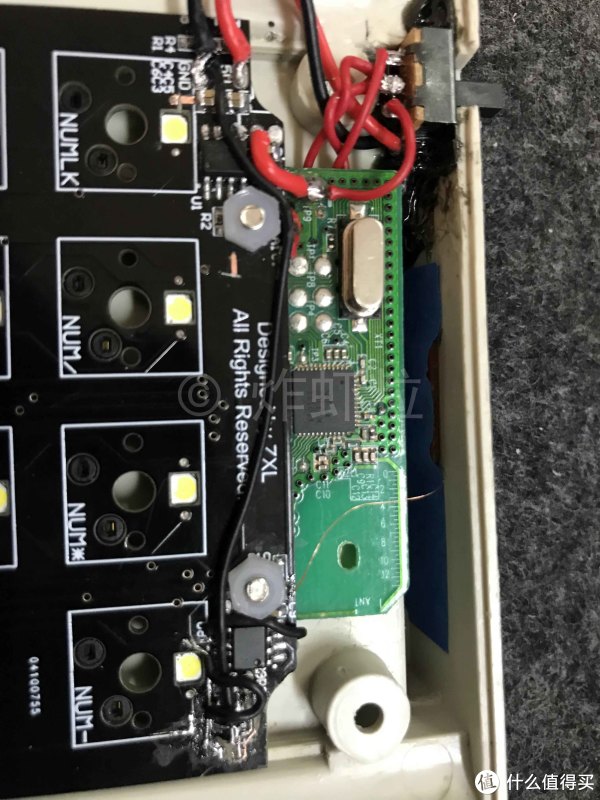

最终的布局设计是，230主控在下方顶在上方，PCB背面跟主控连接，触摸调光在前方平面中心，左侧设计充电接口，充电状况显示孔，左下方是触摸电量孔，右上方预计设计收纳接收器。

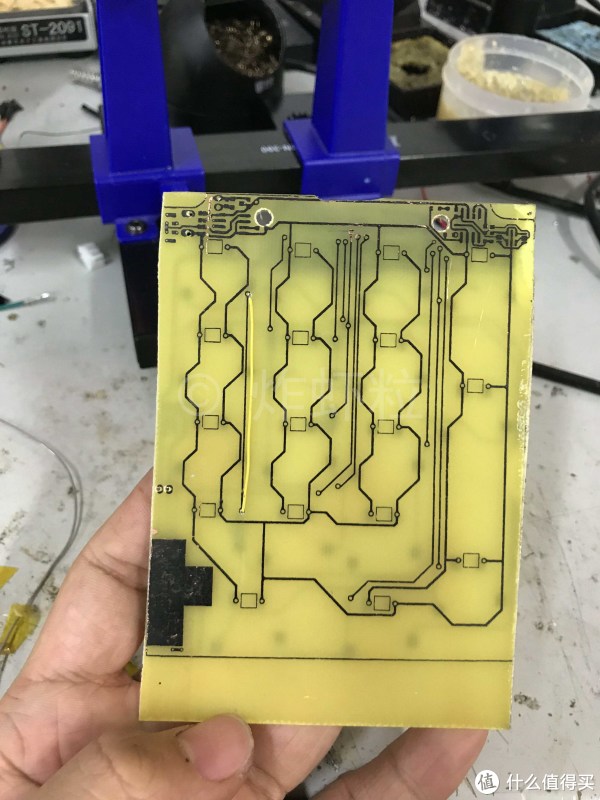

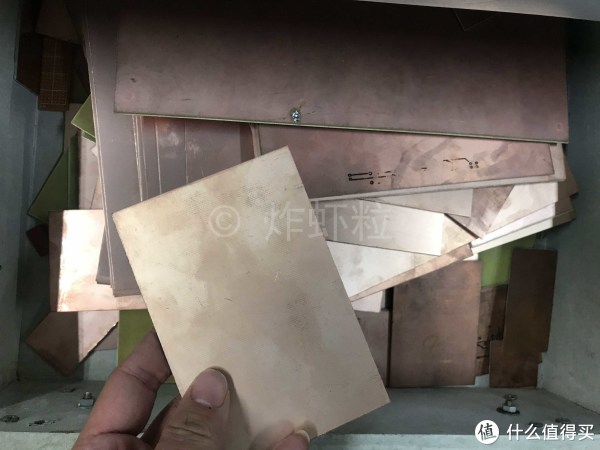

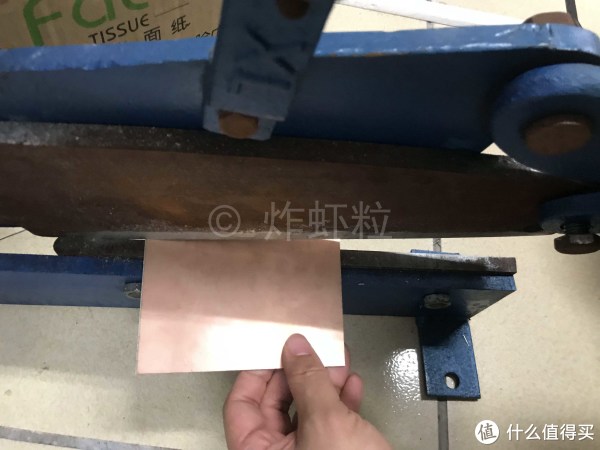

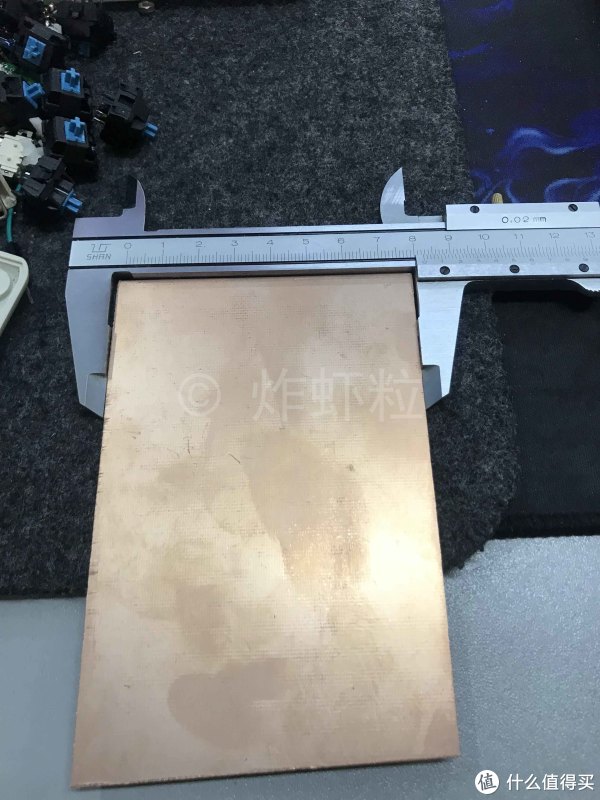

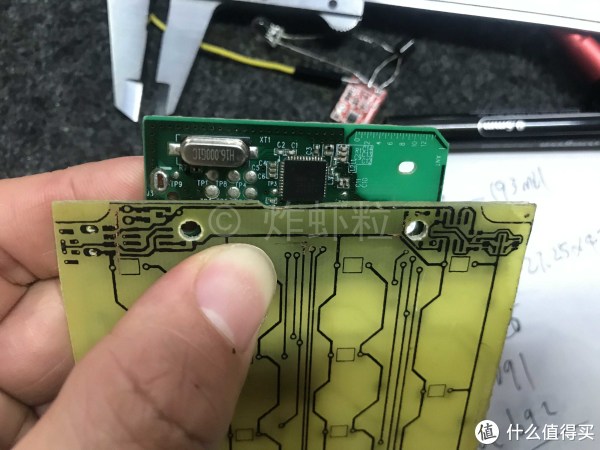

强迫症的电路板就是各种改版，当时还在想手工做PCB不用工业板了，还特意设计了尽量单面布线的图，买了极小的空心铜铆钉打算做过孔，还有阻焊层油墨打算自己涂。

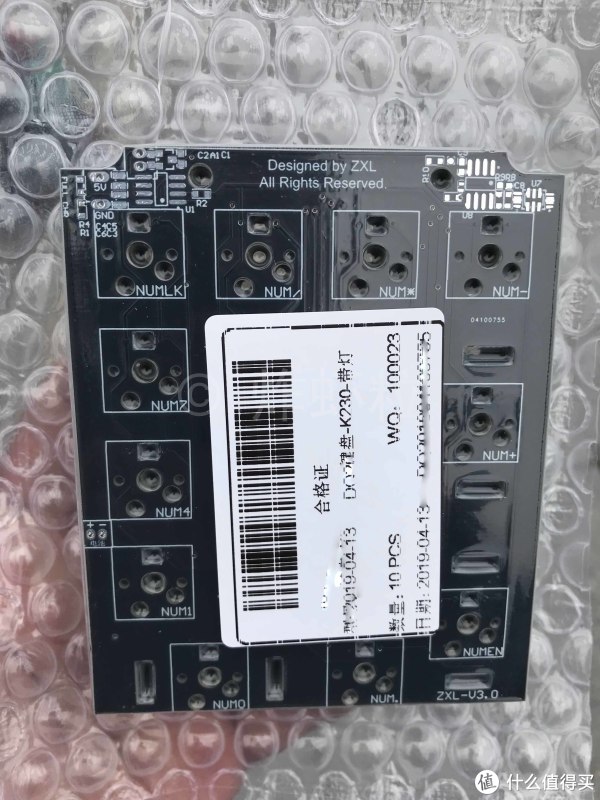

后来感觉太麻烦，人工成本太高，虽然放弃了这个想法， 但是提前测试一下电路逻辑还是很必要的。但是那段时间两个打印机都出问题，墨粉太垃圾附着不在转印纸上，就跳过了这个阶段，但是打完工业板实际测试的时候就要了命了，花费了我好几天时间去测试和纠错，有好几处逻辑错误，开关的逻辑也没有提前确定，导致切断了工业板的好几根线，飞了几根线，还好最后成功了。不过测试的过程中也把纠正修改好的电路图画完了，等这几块板用完了再打新板。

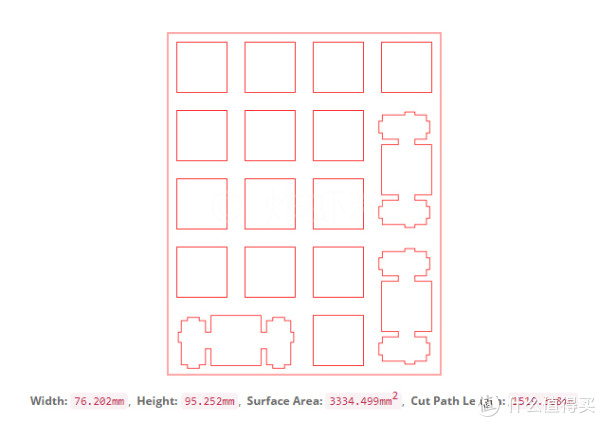

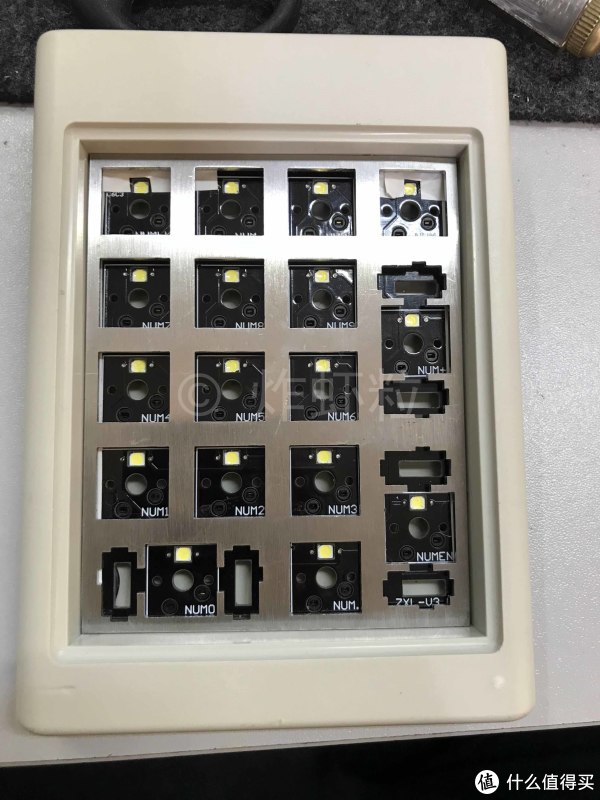

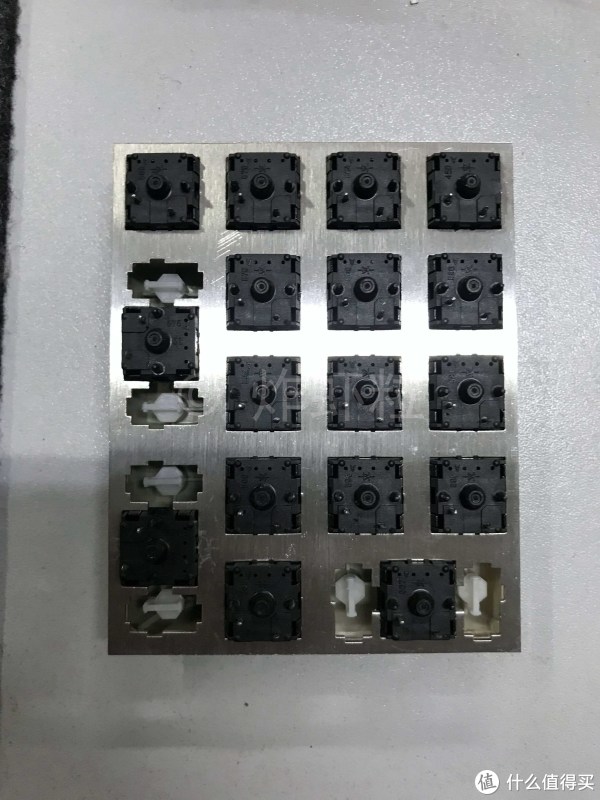

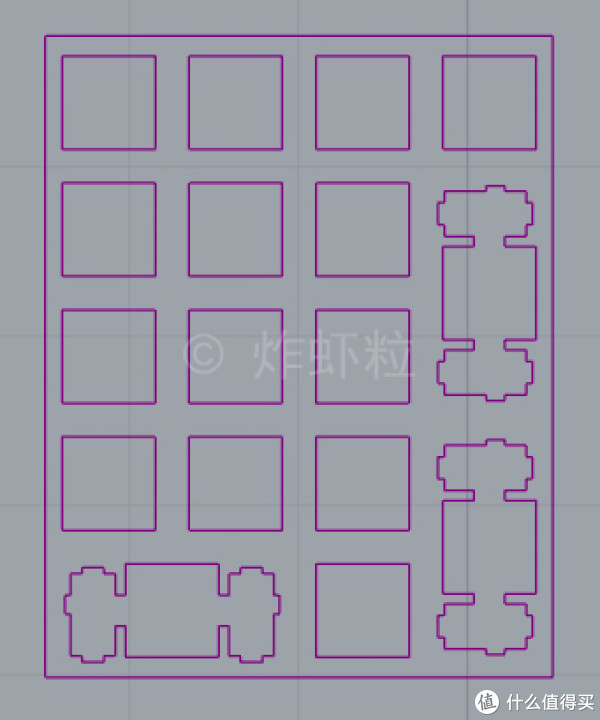

打板下单后就马上在弄定位板，材质就纠结了一段时间，用碳纤维还是钢板，还有跟PCB一样的玻璃纤维材质，激光切割和打PCB材质的定制价格差不多，不过看大部分定位板都是钢板，而且还有点手感，就选了一家做钢板，实际装配好增加了不少重量，感觉很有手感，不是轻量设计了。反正3D图都设计好了，后续谁有兴趣可以众筹打个碳纤维或者玻璃纤维的定位板。

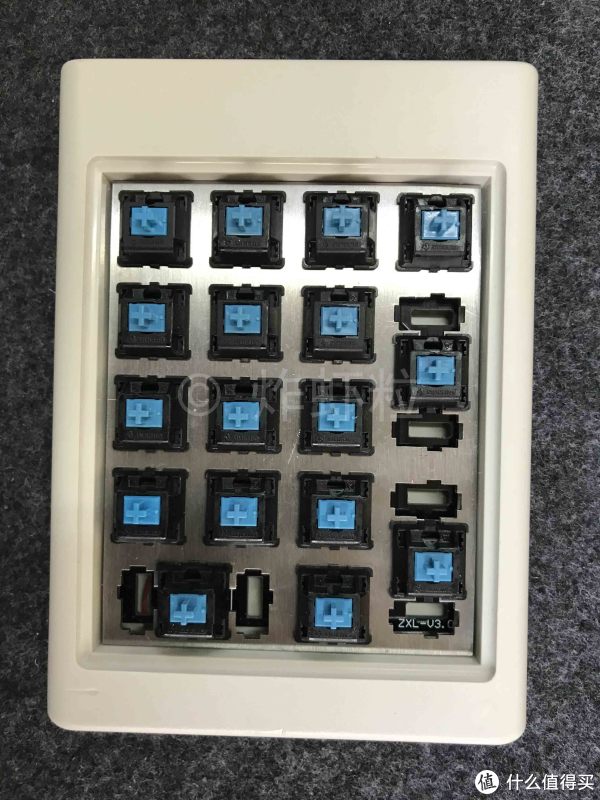

定位板设计的是兼容卫星轴和平衡轴，尺寸能够完美放入小键盘外壳，也可以随着17个轴整体拔出来，虽然需要用点力。

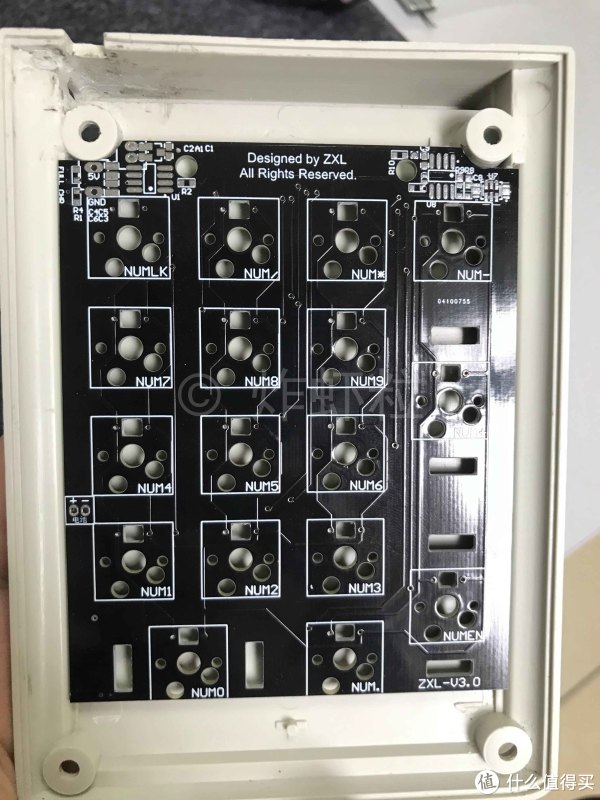

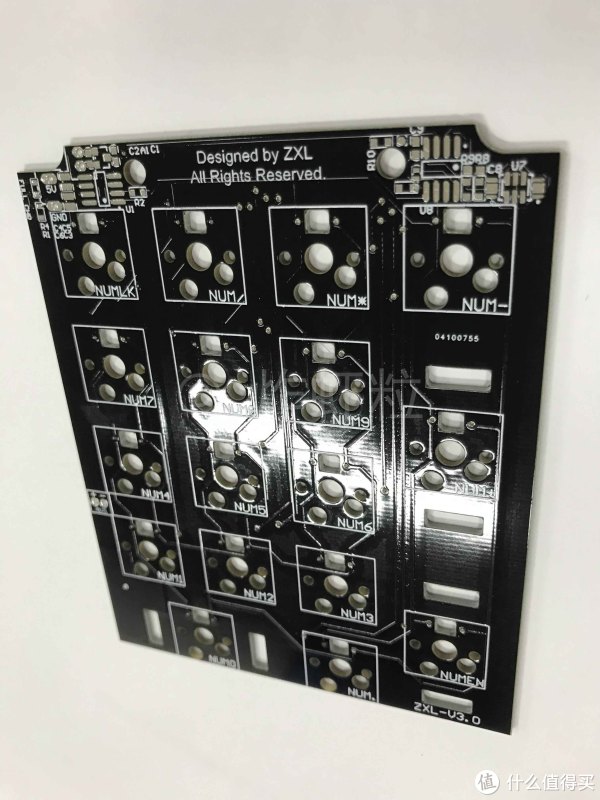

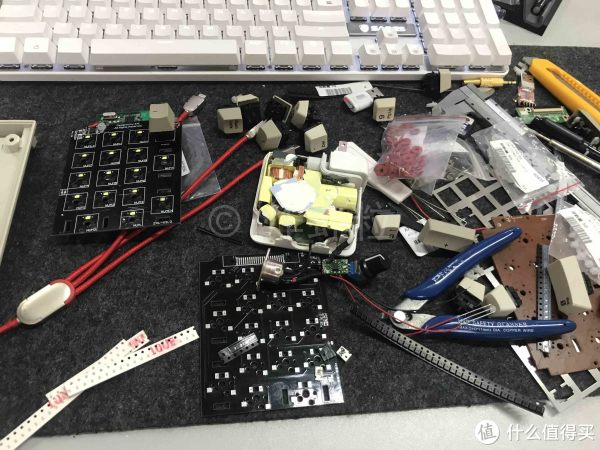

PCB到货后就开始装配测试和电路焊接，首先是键盘部分，这部分我确认过几次没有逻辑错误。

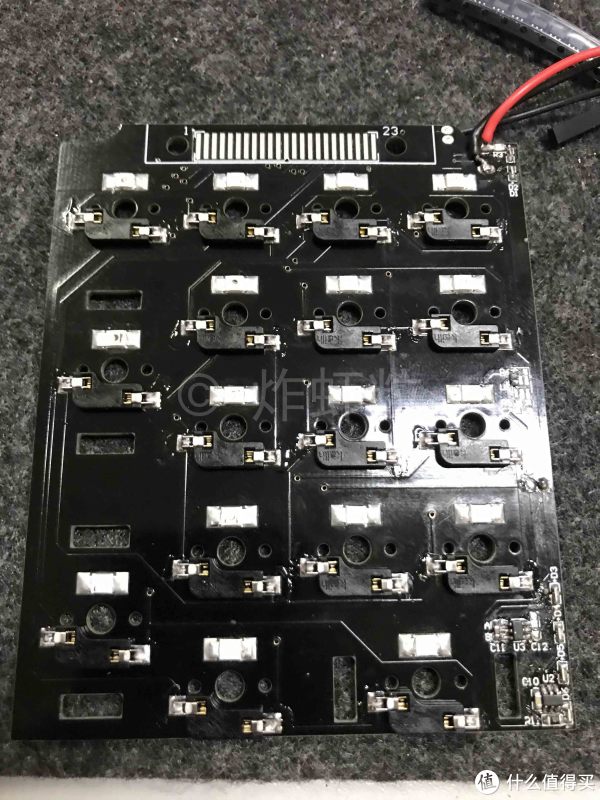

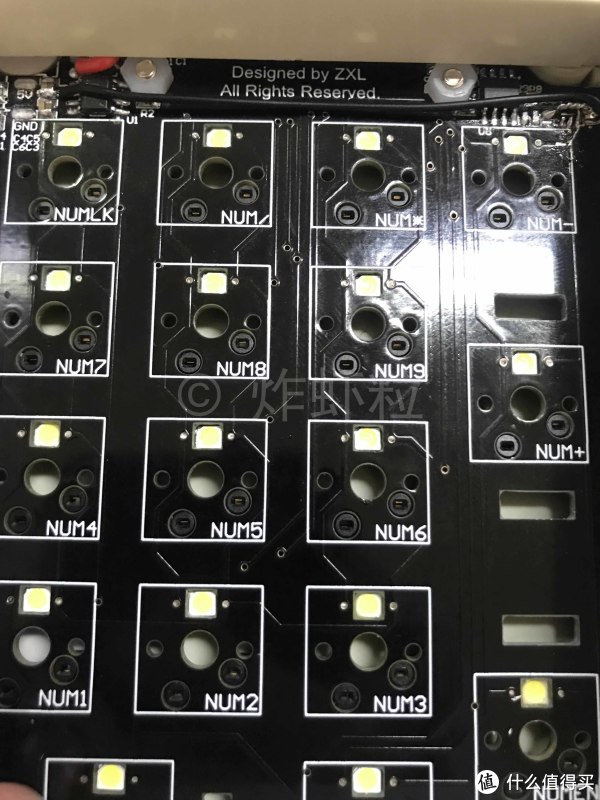

就先从容易的开始，LED贴片、热插拔的轴。

焊好后就开始思考连接方式，看其他DIY的玩家有用斑马条，我家里从小卖手机，从小见过老式黑白屏的连接方式，就是那种软橡胶，这次也找厂家定制打样了N多片。一开始测试失败，挺沮丧的，但是原理上没问题，就先搁置了，先管辅助电路了。

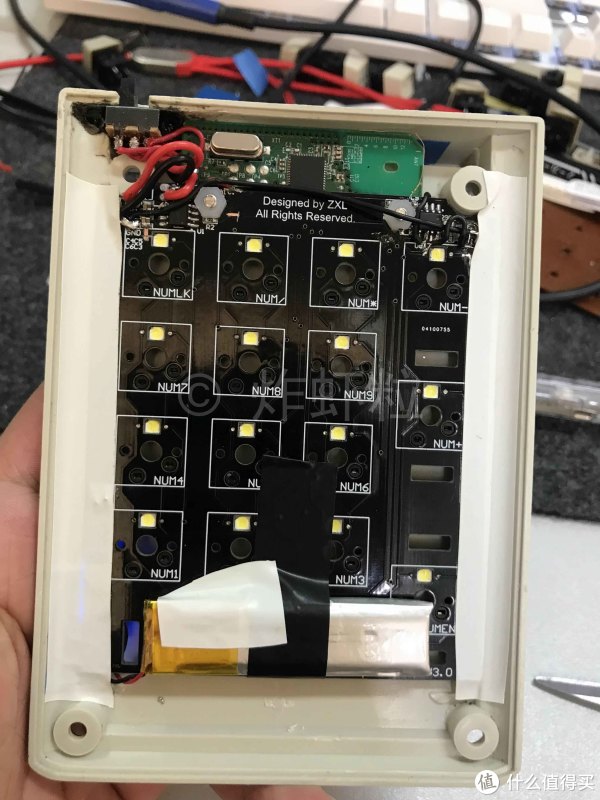

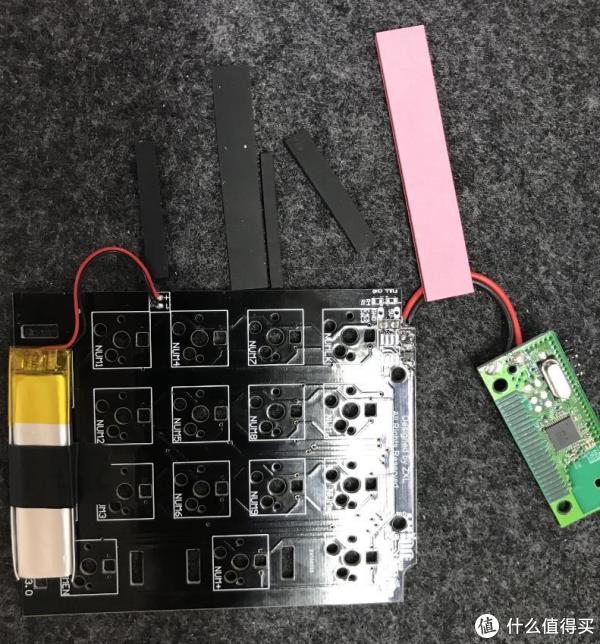

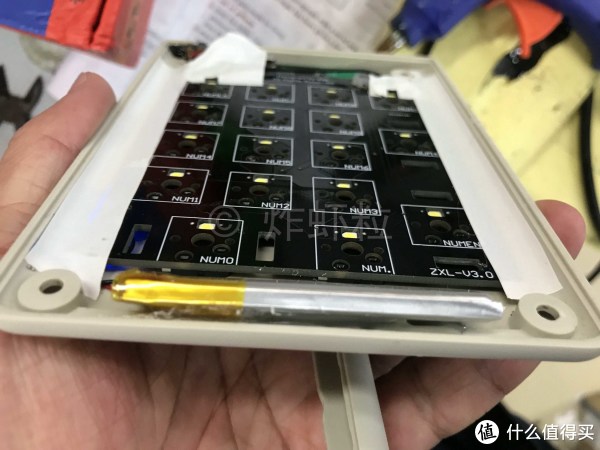

还有电池也找了专卖电池的问了半天合适的，找到了合适的细长薄的电池，600mAh体积也不大，也能放在下部分空挡，就算是亮背光也能撑很久，实测续航还需要后续检验。实际到货稍稍有点宽，不过斜着放也没问题。

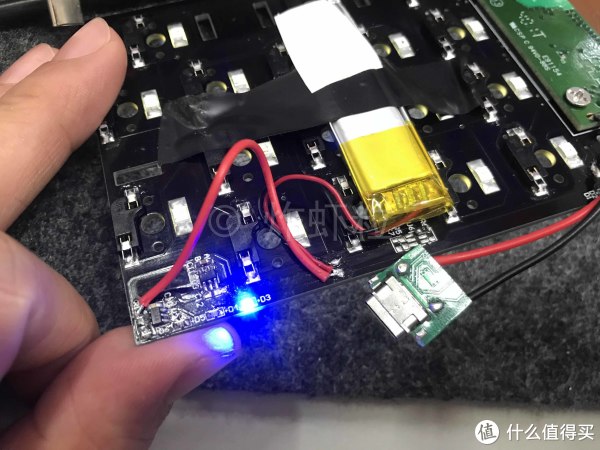

触摸显示电量电路  厂家提供的电路图不符合我的使用情况，后期在做好的电路板上做了修改。

板子上设计了锂电池保护芯片，但是焊好后发现出问题，电压不对，后来拆了电池防火胶才发现已经附加了保护板，所以就把PCB上的保护电路器件焊下来了，用0欧电阻短接了。

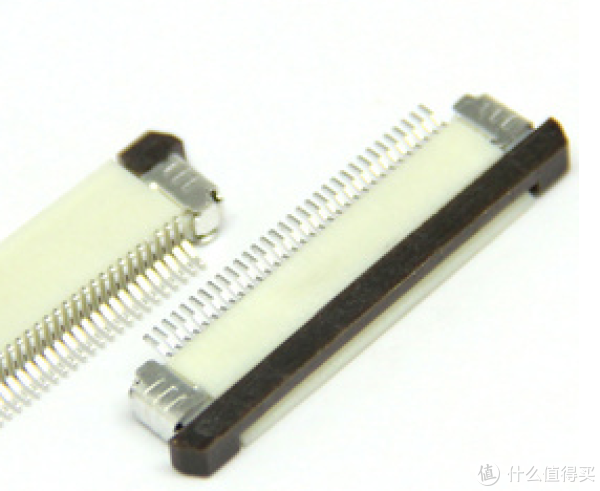

过了几天换了块空板，导电条也到货了，导电橡胶条又测试了几次终于有反应了。起码说明不用换其他方式，但结果说明这种方式需要挺多注意点，有经验才可以让它正常工作，研究它也花费了很多时间，后期装配阶段也出了问题，以后如果不是空间局促就不会用这种方式了，像K375S的FPC座就是很好的方式，我打算在大键盘上用FPC连接，可靠性更高一点。

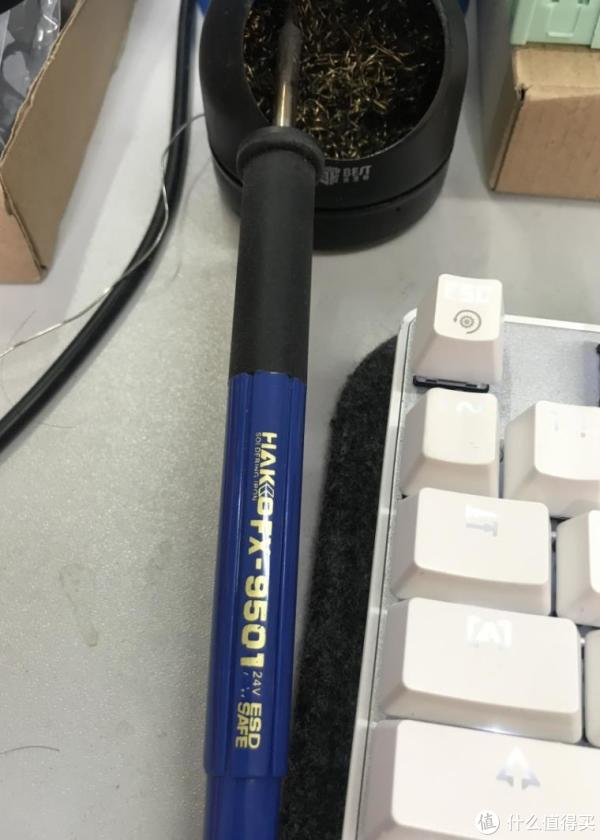

这个过程中也顺手做了个苹果电源的白光烙铁，完成了我后期大部分的焊接工作，比这里的国产936好用太多，可以在自己的座位搞了很方便，用的白光原装8芯插座和国产白光8芯的线。电源只露出插座，没有丑陋的电位器。等多几天再开贴分享。

接下来的几天就花了很多精力在电路修改上，飞了几根线，也重新设计了几个电路的工作逻辑。拨动开关只同时控制键盘输入和背光灯，打开后触摸特定区域可以控制背光的开关和亮度，充电和电量显示不受开关限制，随时可以工作。

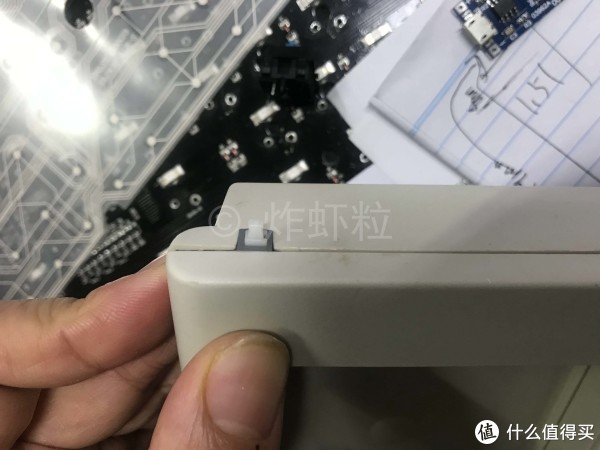

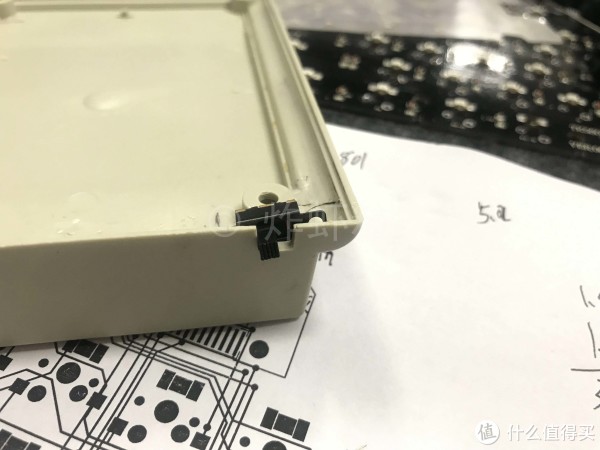

这个键盘的外壳可能公差很大， 跟那个年代的设备接缝一样大，而且是设计成这样，里面地卡扣突出来导致接缝产生。

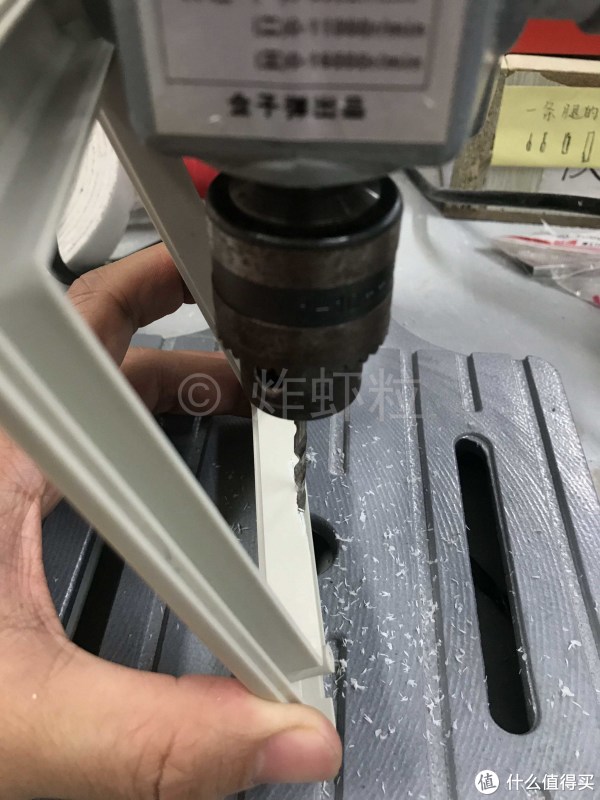

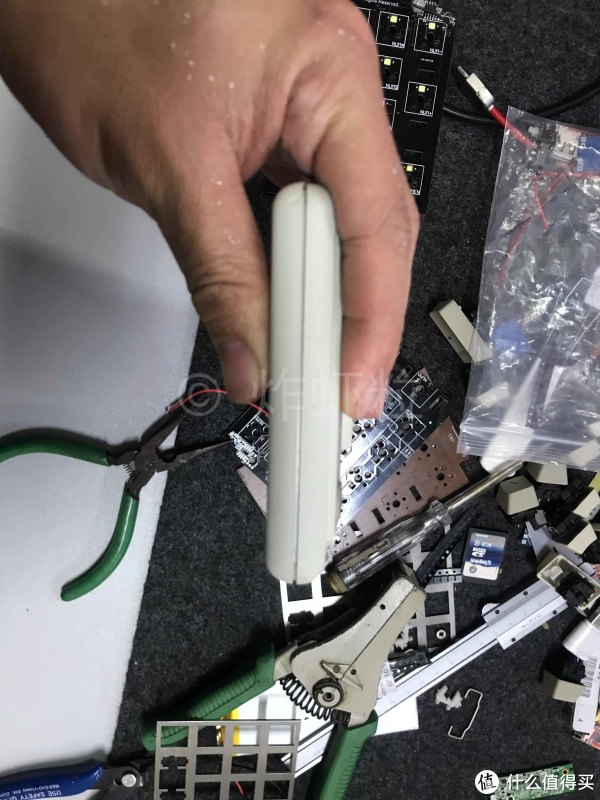

磨片一直没补充，于是就用电钻笨拙地打磨了一下，反正装起来看不出来，改完后就属于现代产品的接缝范围了。

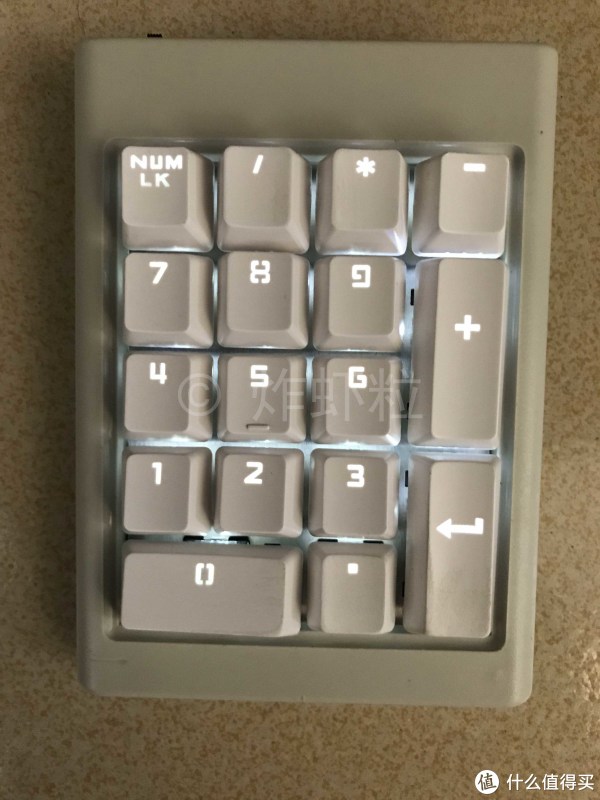

到了最后装配阶段，如果是用原装的樱桃轴不透光，键帽也是不透光，金属定位板也是挡住了光，费半天劲做的触摸调光和背光基本上用不上，就算是亮度最高也只能勉强看到。
如果要用原装的搭配就不能用定位板，换透光键帽，樱桃青轴预留了灯的孔，估计用钻头钻开也可以透光，也不影响轴体本身。

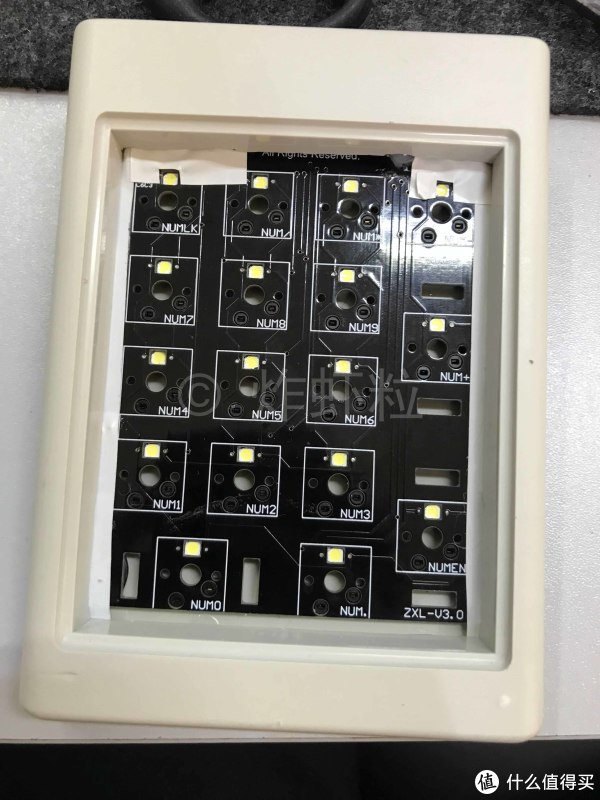

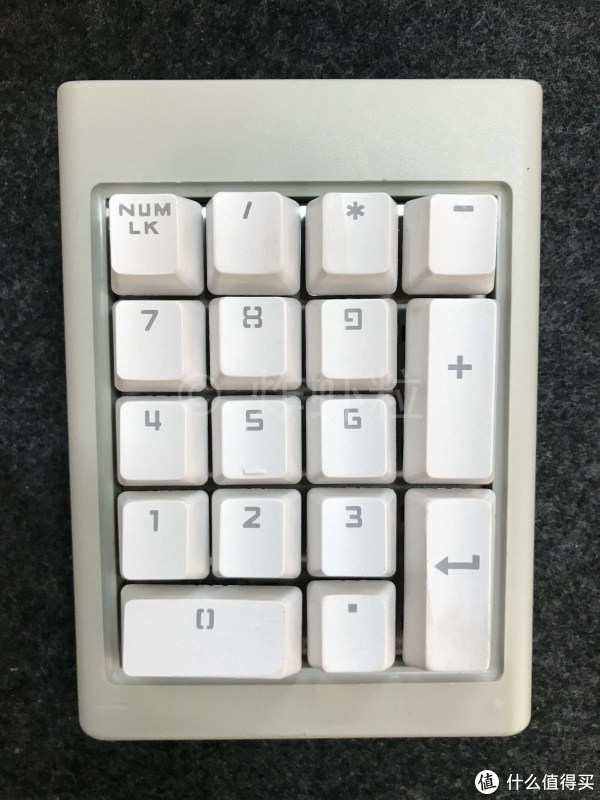

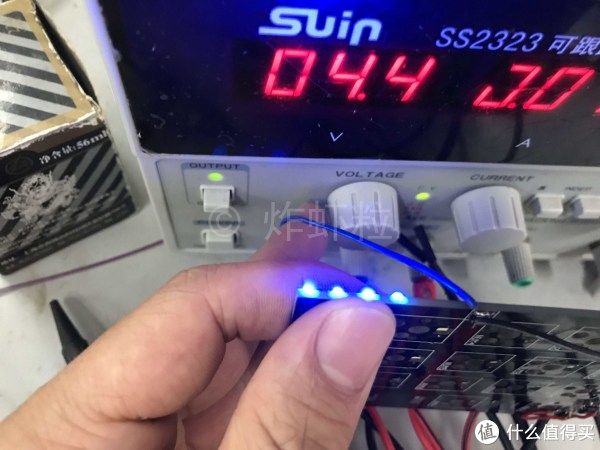

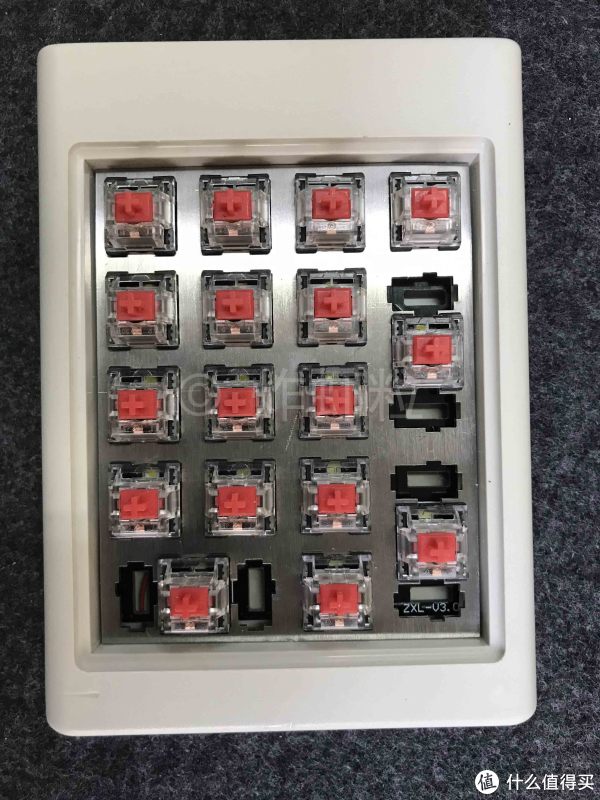

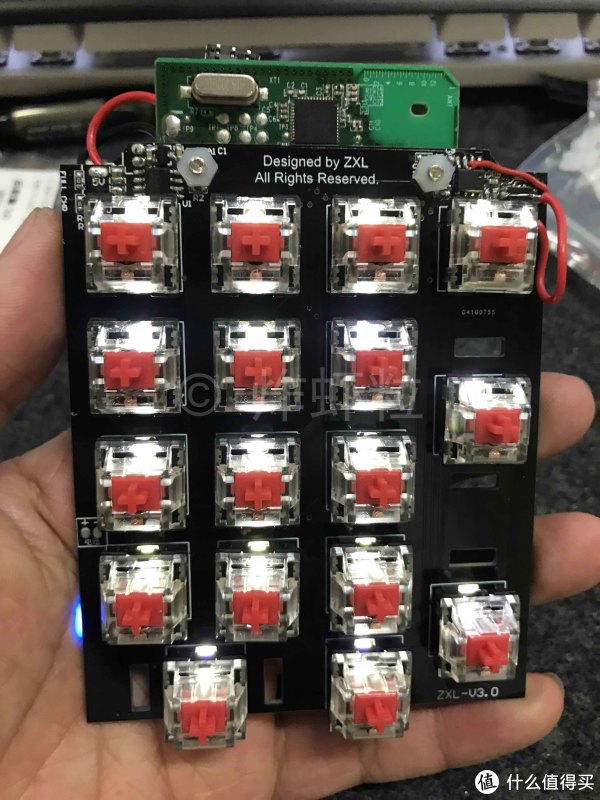

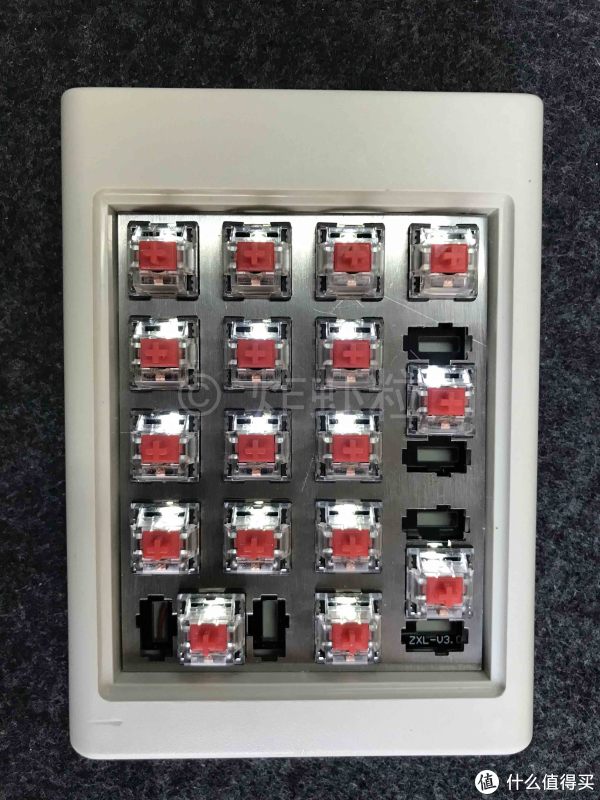

正好手边有一堆优尔达的透光红轴，键帽用自己104的白色键帽，试了一下效果还可以，电路没设计限流，直接点亮挺亮的但是耗电，装配前接了100欧的限流电阻，如果要是原装的轴和键帽估计要去掉限流电阻让光透过四周整体能看清。

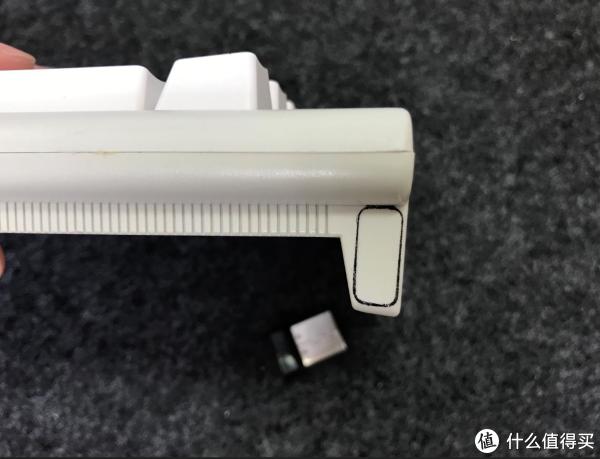

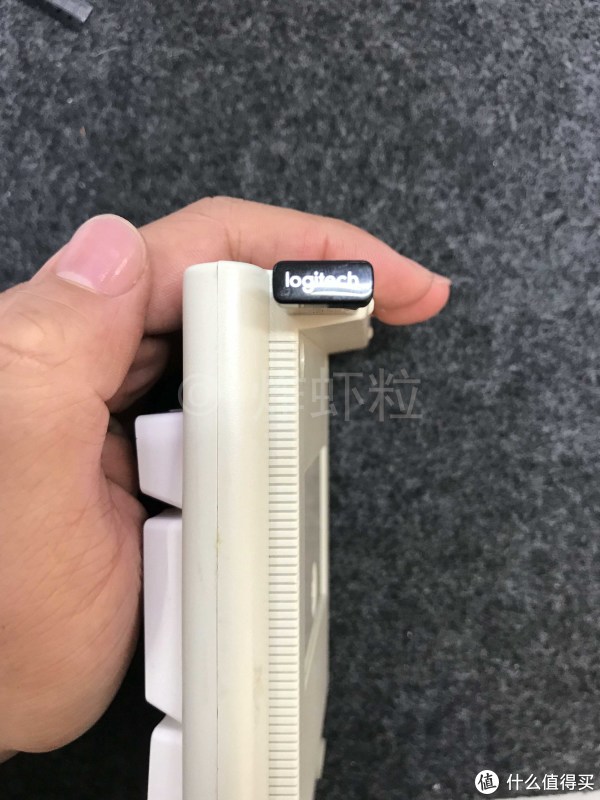

一开始设计的右侧接收器收纳部分没有做，因为没有考虑清楚小键盘和大键盘的搭配使用逻辑，小键盘只有无线单模，需要接收器，后期做的大键盘蓝牙和无线双模，公用一个接收器，虽然小键盘可以收纳接收器，但是大键盘你内部空间更多。等想清楚再开槽也没问题，内部装一个USB母座就可以把接收器插紧不会掉了。
