罗马仕 PS-FH50U多USB智能排插使用总结(电压|电流|拆解|做工)

【什么值得买 摘要频道】下列精选内容摘自于《#本站首晒#年轻人的第一款USB插线排——ROMOSS/罗马仕 PS-FH50U多USB智能排插 开箱评测》的片段：

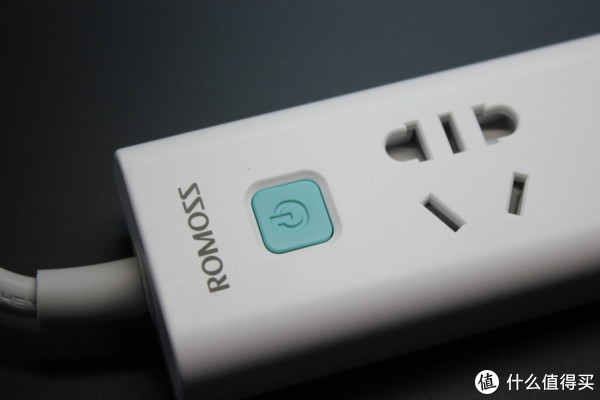

▼上电，按下开关，插排整体没有看到明显的发光物体……应该是真的没有指示灯了 不过，貌似省电？（黑人，你在逗我？）

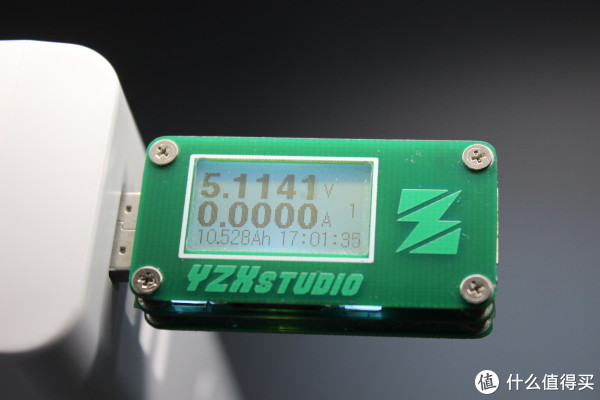

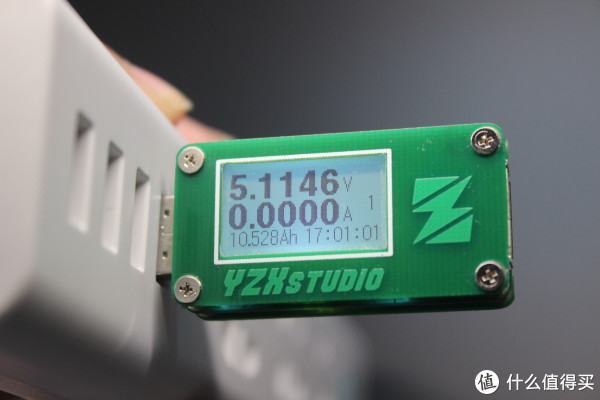

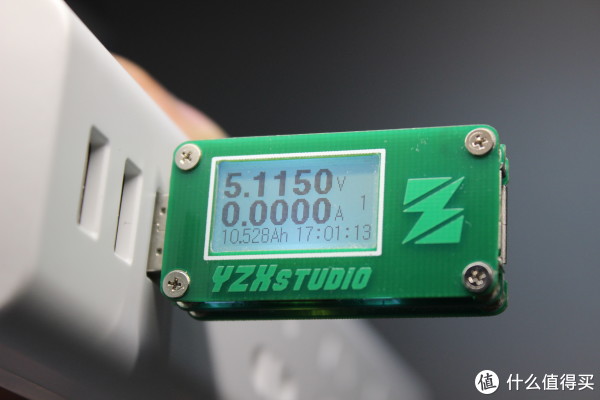

▼四个USB插口电压一致性还不错，电压几乎一样，在5.1140V—5.1150V之间波动，空载电压还可以，不是很低，也不高

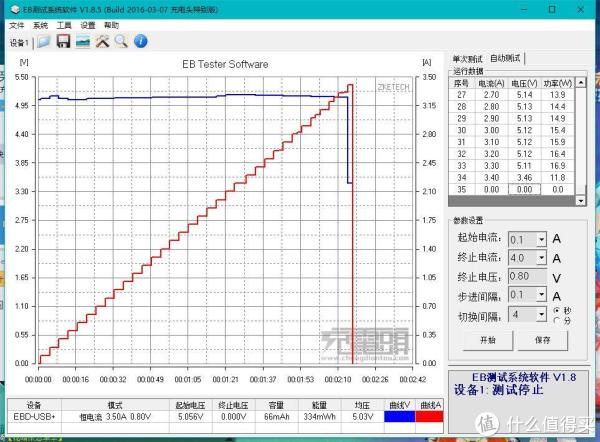

▼单口最大负载电流3.3A，有轻微的线补，这个参数比标称3.1A还大点

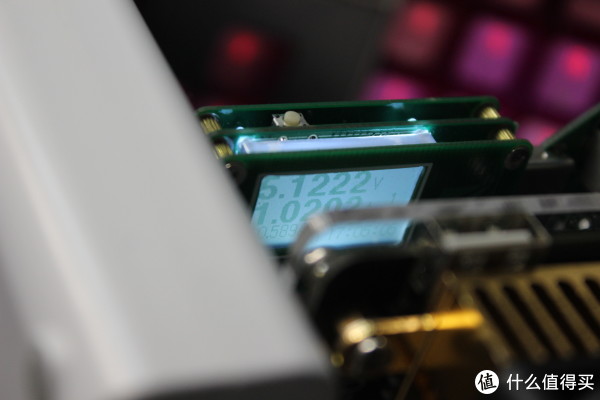

▼用EBD-USB+固定电流为2.3A，另一口最大输出1A左右，达到标称3.1A，但是并不优秀，这个数据就是说，这个USB模块最多同时给一个ipad pro(9.7)和一个iphone 6充电，如果再插设备，就会断电，或者无法满速充电了

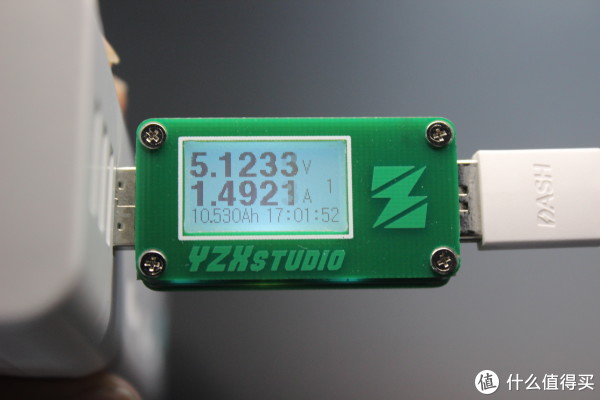

▼给一加3充电，电流1.4921A，一加3就这样，普通充电也就1.5A左右

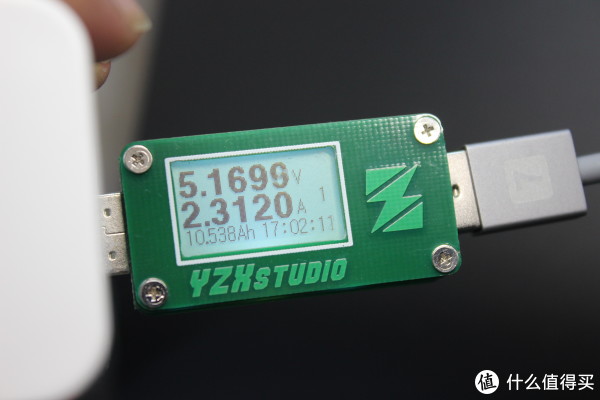

▼给ipad pro（9.7）充电，成功识别苹果设备，2.4A充电模式，电流大约2.312A

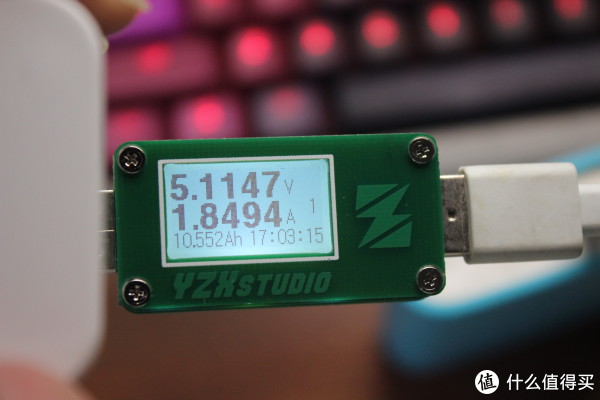

▼给小米10400移动电源充电，刚开始上2.3A，然后稳定在1.8494A，移动电源电量在75%左右

拆解

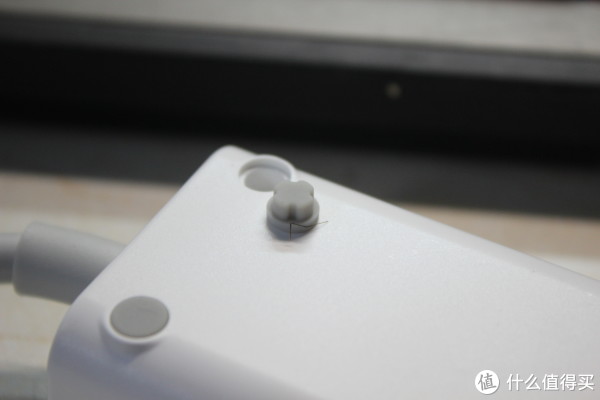

▼脚垫是塞子式的，但是太薄了，只能说够用

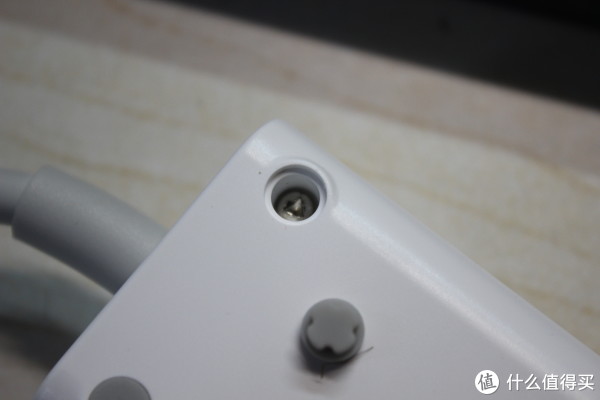

▼脚垫下面是螺丝，三角的，看样是不想让拆，选了这么个螺丝

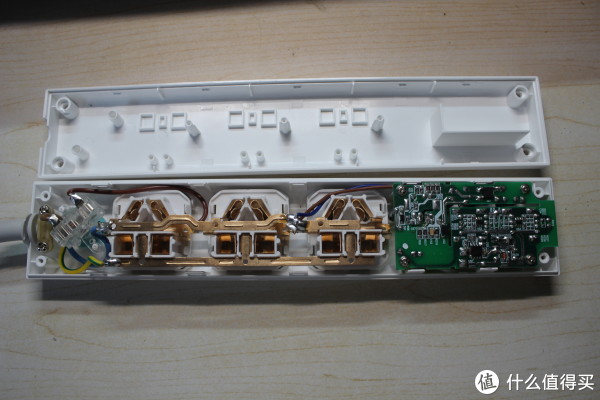

▼拧掉四个螺丝，然后周围有一圈卡扣，整体一览，左边是开关，中间是一体式铜排，右边是USB模块

▼卡扣又多又紧，啪啪啪的，我以为撬断了呢，拆下来发现毫发无损

▼整体看下USB模块，焊点饱满、规整，大电流电路进行了覆锡，但是也有些许空焊

▼看下另一面，变压器，EMI电路，USB母座都用胶进行了二次固定，保证了插拔的寿命

▼微距看一下元件

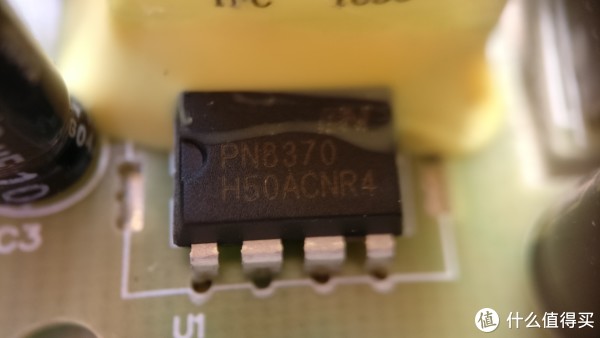

▼chipown的交直流转换器，并集成各种保护

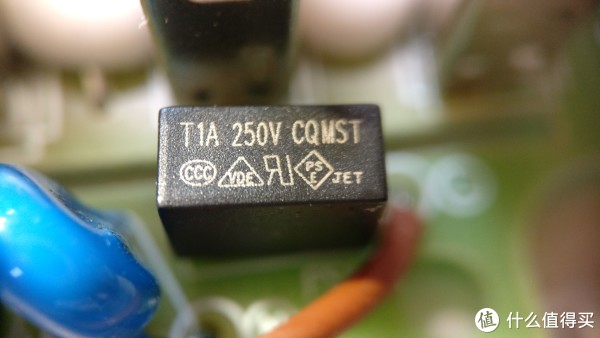

▼T1A 250V CQMST保险丝，最大电流10A，保持电流1A

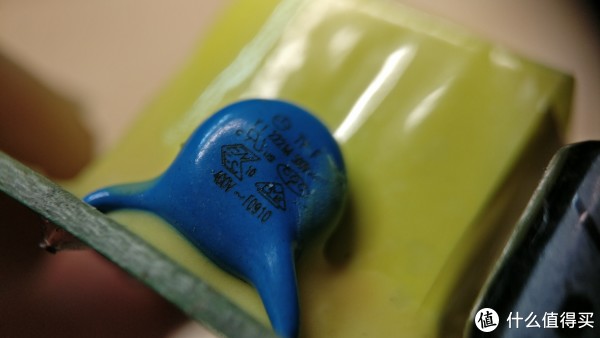

▼Y型安规电容

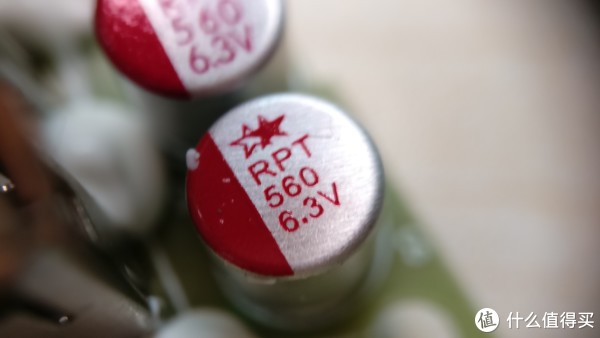

▼6.3V耐压固态电容

▼丝印PN8305

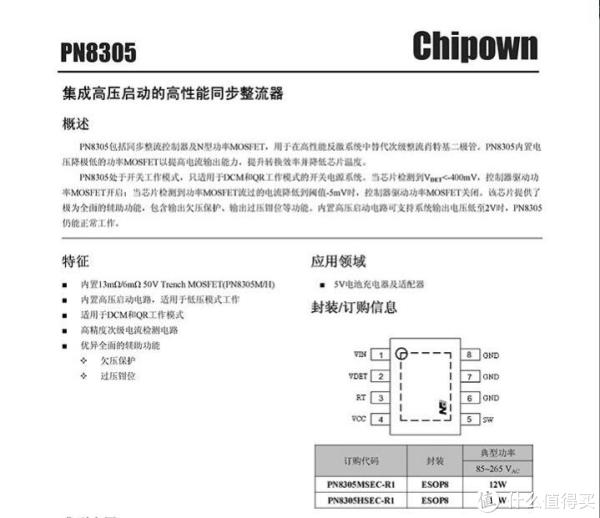

▼同样是chipown的同步整流器，PN8305包括同步整流控制器及N型功率MOSFET，用于在高性能反激系统中替代次级整流肖特基二极管。PN8305内置电压降极低的功率MOSFET以提高电流输出能力，提升转换效率并降低芯片温度

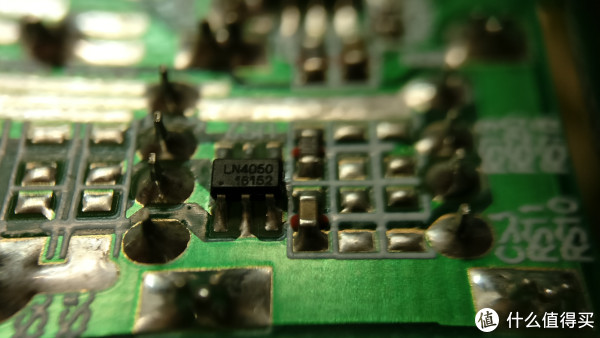

▼两颗LN4050的识别，分别为两个USB插口做识别

▼识别芯片，每个芯片支持两个USB端口的识别应用，支持苹果5W、10W、12W（也就是1A、2A、2.4A）、BC1.2（1.5A）等识别，实测苹果设备完美支持，安卓设备能满足满速

▼USB模块取电是用过两根电线，焊点还算是饱满，但是对于这种取电方式不是很感冒，感觉不如直接铜排焊到PCB上去牢固

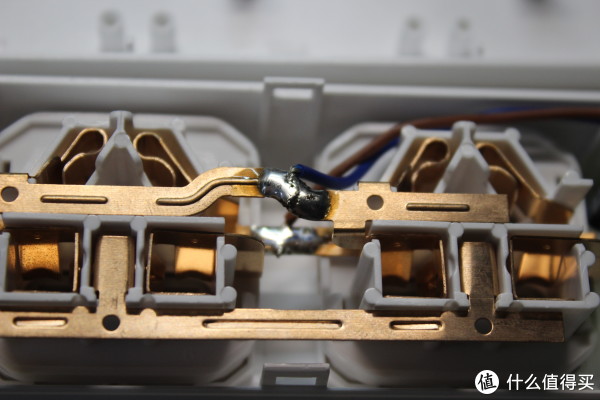

▼焊点还是很饱满的，铜排也很规整，很亮

▼独立的安全门设计

▼安全门弹性还不错，打开关闭也挺顺滑的，三口和双口的安全门是分开设计，两个安全门不联动，这个安全门还不错，单口保护性可以，而且插双口的时候，三口安全门不会动作，没有这方面的安全隐患

▼铜排厚度展示，没有游标卡尺，目测不到0.5mm

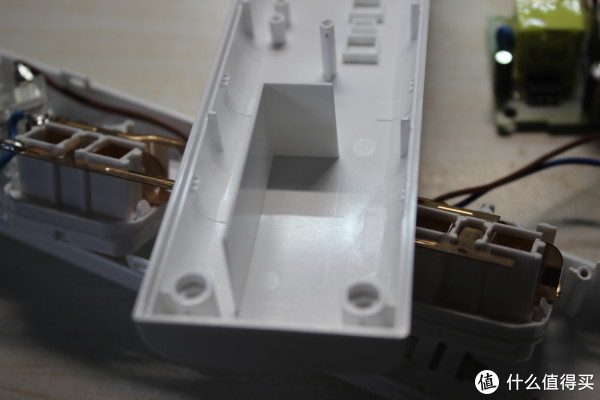

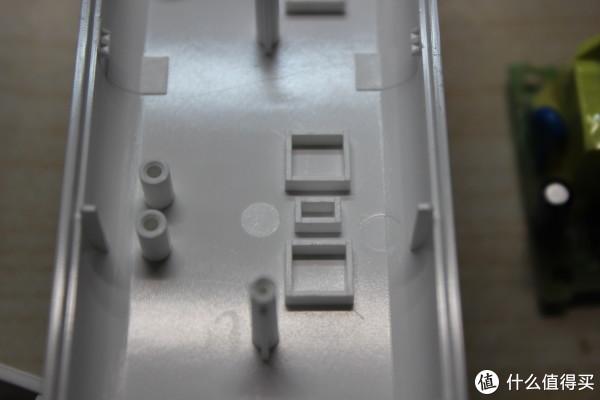

▼插排的塑料背壳上有对应的限位塑料凸起

▼USB模块通过塑料隔板将高低压部分物理分隔，还是不错的

总结

整体是一款完成度很高的产品，三个AC插口和4个USB插口基本可以满足日常需求，整体做工不错，线材和铜排用料没有问题，USB模块最大输出3.3A，轻微线补

外观整体圆润，有脚垫，放置比较稳当，自带扎带，方便理线，AC插孔间距不小，正常使用不打架

不带指示灯，无法知道插排是否有电，四个USB插口总共输出电流3.3A，对于4个USB插口来说算是比较小的，只能满足一个ipad和一个iphone满速充电
