　　RX 580深红版的包装盒照旧是XFX雷打不动的X型包装盒，这个包装看起来是很霸气也很特别，不过等我入手新显卡要把旧显卡二手处理掉的时候，拿到顺丰发快递时，就会发现顺丰那里没有一个大小比较合适的纸箱可以装，每次都是需要用两个纸箱来拼，浪费多几元的包装费和好几分钟的包装时间。

　　废话不说，回归深红版，包装盒上注明了“VR READY”，背面则注明了HDR Ready、原生支持微软DX12、第三代14nm FinFET工艺、支持Radeon Chill、Liquid VR技术优化、HDMI 2.0等新技术。而在标签上，注明了这款显卡是“OC+ 1450M”，按照XFX的命名规则，说明这个卡的GPU核心频率可以达到1450MHz。

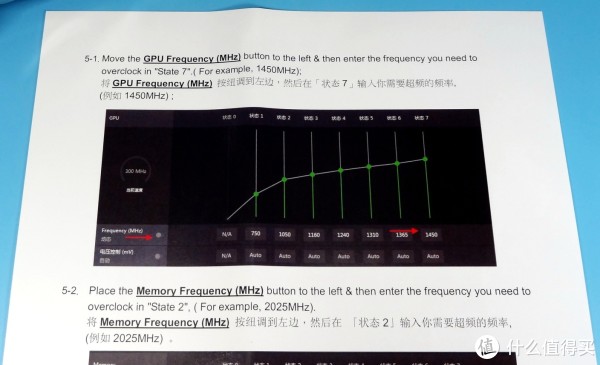

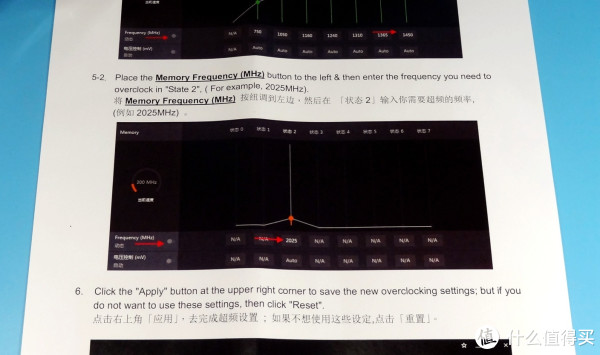

　　包装盒里除了电源线之外，还附送有一份超频说明书，这种东西就真的是N年没见过了。记得当年在影驰的显卡里曾经有附送过类似这样的东西。从说明书中可以看到，这个显卡的默认频率并没有达到1450/2050MHz，要运行这个频率还是需要按照说明书里的设置方法，自己手动在AMD驱动里面进行设置，这个等后面再详细说。

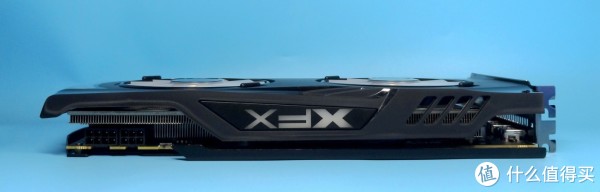

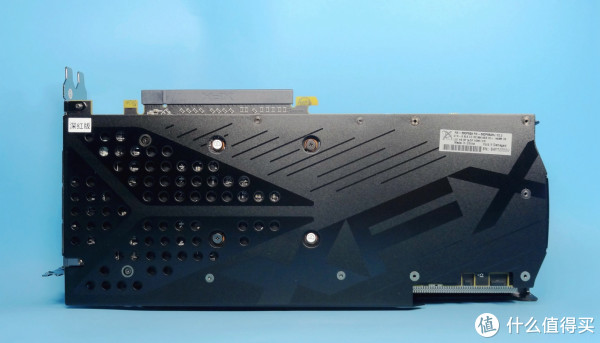

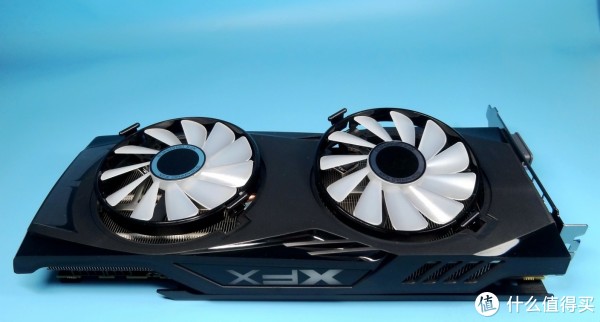

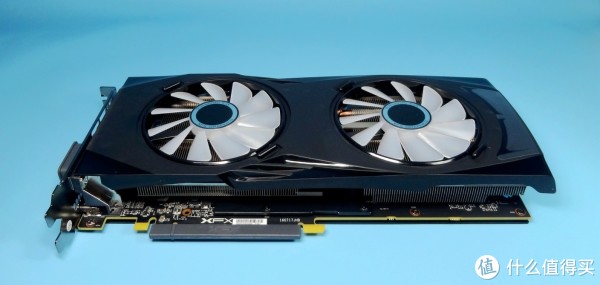

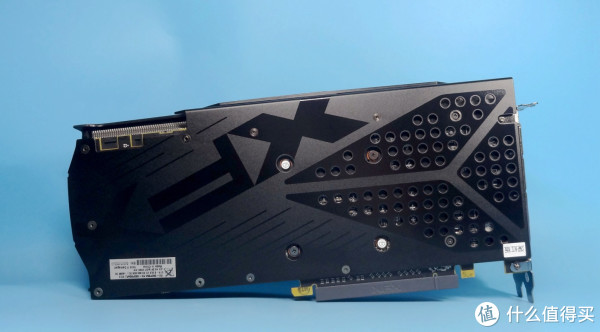

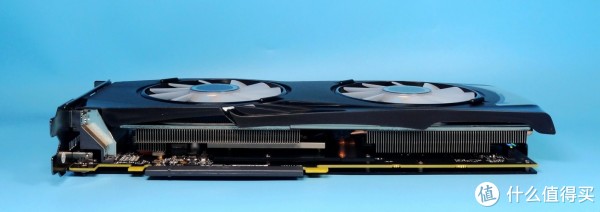

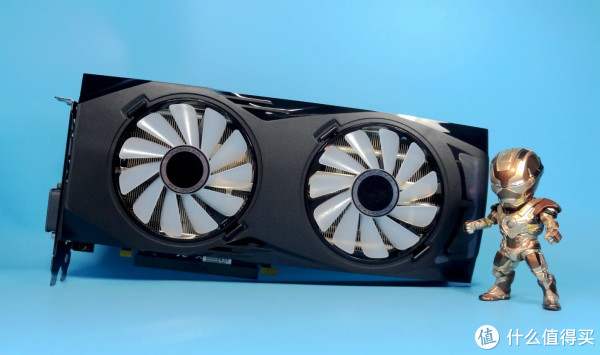

　　RX 580深红版虽然叫做“深红版”，但是整卡外观还是以黑色调为主，流线型的导风罩比PCB要高出约1cm左右，长度也超过PCB大约1cm左右。整卡含导风罩的长度是29cm，厚度刚好控制在两个PCI槽的厚度以内。在视频输出接口方面，一个DVI-D+一个HDMI+三个DP。显卡的背面覆盖有带散热孔的阳极化铝金属背板，背板的里层是绝缘层，可以避免和PCB接触而出现短路。

★拆解篇★

　　拆下散热器之前首先要拧下背板上的六个螺丝，其中四个是常规的在GPU核心周围的四个螺丝，另外两个是用于固定供电原件散热片的螺丝，拧下六个螺丝之后才可以把散热器完整的拆卸下来。在GPU核心周围的显存上都覆盖了金属散热片，可以辅助显存的散热。GPU核心的左侧是6相GPU核心供电，采用XFX自家的TureX电感，电感上有X字样，右侧是1相显存供电+1相I/O供电，PCB右上角是8+6pin的外接供电接口，旁边有一个双BIOS的切换开关。不过这两个BIOS并没有区别，运行频率也是完全一样的，所以切换双BIOS对显卡性能无影响，只不过多了一个备用BIOS多了一个保险，自己修改BIOS刷黑也可以恢复，妥当一些。

　　从GPU核心上可以看到编号是215-09100664，显存采用海力士的GDDR5显存颗粒，编号H5GQ8H24MJR-R4C，默认频率8000MHz，默认电压1.55V，采用FCBAG封装，单颗容量1GB，共8颗组成8GB显存。PWM驱动与很多RX 480一样是IR3567B，属于可软件编程的PWM，能够软件加压到1.6V。

                      （RX 580和RX 480的核心对比，左侧为RX 480，右侧为RX 580）

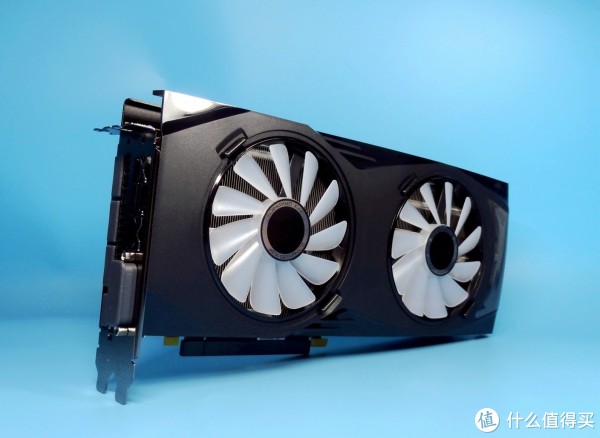

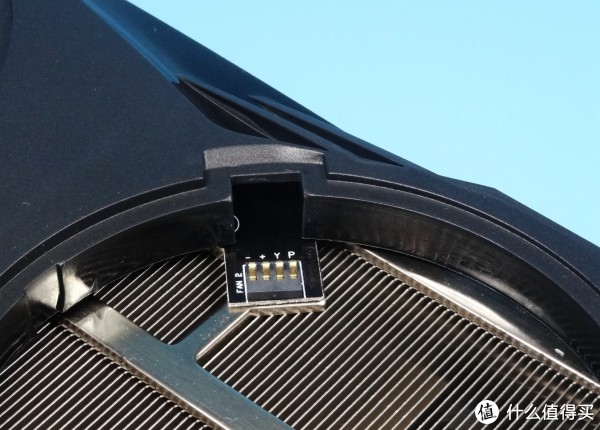

　　深红版RX 580采用的是XFX的第五代酷魂散热器。虽然和第四代的酷魂散热器一样，还是采用两个9cm风扇，不过这两个风扇的扇叶设计与之前明显不同，扇叶的弧度变小了，从原来的9扇叶增加到11扇叶。而风扇与散热器的连接则依旧是采用“PCB接触式”的易清理设计，捏住风扇两个角的两个卡扣就可以把风扇完全拆下来，风扇不是依靠电线与显卡PCB进行连接，而是通过四个接触式弹片与散热器上的触点进行连接，四个触点的定义与以前通过电线连接时四色电线的定义是完全一样的，两个弹片用于供电的正负极，另外两个弹片一个用于PWM测速，一个用于PWM调速，采用这样的设计之后拆风扇就不会再受到电线的牵绊了。为了避免用户把风扇上有PCB触点的一边装反，卡扣上还采用防呆设计，方向不对的话是无法安装的。

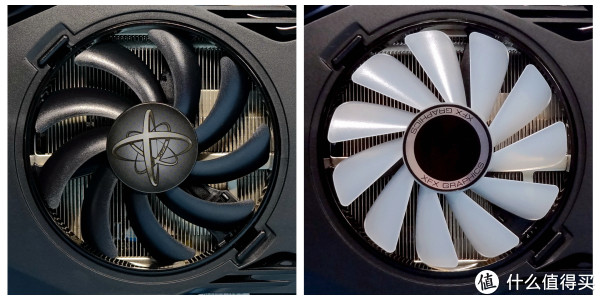

                       （左侧为第四代酷魂散热器的风扇，右侧为第五代酷魂风扇）

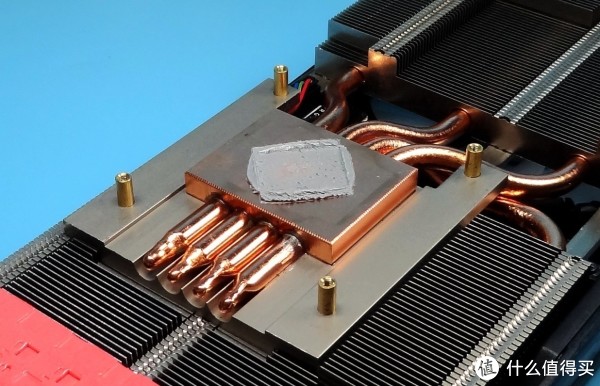

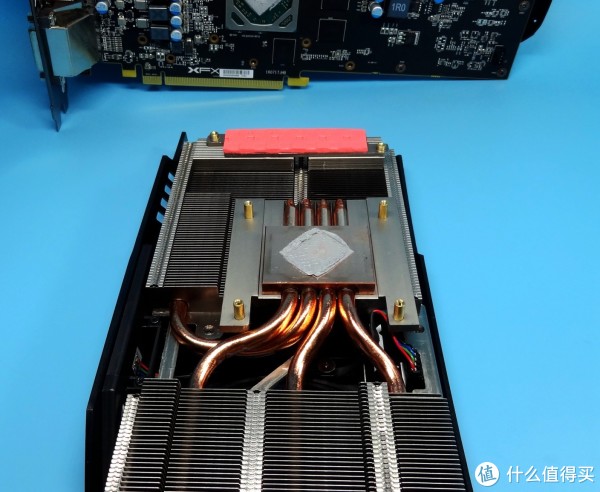

    在散热器本体方面，与四代酷冷散热器的差别不大，依旧是采用大面积纯铜吸热底座+4条6mm纯铜热管的方案，散热鳍片上有红色散热贴连接到PCB供电电路的电感上，辅助供电电路散热。热管内部采用的是“复合管”工艺，也就是在热管内层加入沟槽以增大热管接触面积。美中不足的是纯铜热管外面没有镀镍处理，这样的话比较容易氧化变黑。
