紫外臭氧消毒柜自制方法(材料)

【什么值得买 摘要频道】下列精选内容摘自于《橱柜拉篮自制紫外臭氧消毒柜》的片段：

利用两只紫外线灯管进行光照消毒，橘皮反光纸用来反射光线减少死角，复产臭氧作为补充，以照顾到光线死角。

上下两层拉篮各安装一只限位开关，用来开拉篮自动灭灯避免伤人，关拉篮自动亮灯（控制器工作时间段内，因为及时偶尔取东西时间也就几十秒，所以不考虑控制器时间复位问题）。

按下自复按钮后，延时控制器通电并负责30分钟后自动断电。同时自复按钮提示灯点亮，用来提示工作状态（从灯管处取电，任何一个门没关好也是不亮的）。

材料清单

先列出材料清单及价格：

2x紫外线灯管有臭氧8W，44元；

1x延时断电控制器，14.3元；

2x限位开关；

1x自复按钮；

若干热缩管及以上两项共35.6元

1x电源开关，0元；

4米x0.61米橘皮反光纸，21.76元。

施工过程

首先自然是要拆除拉篮，方便橘皮反光纸施工。这个不同品牌拆法也不一样，自己施工忘记拍照了。上个拆空的图：

拆空后

右侧的白线是电源线，从隔壁取电。

下一步就是贴橘皮反光纸，这个在柜子里钻着出来就蒙圈了，然后没有拍照大家谅解，效果参照下图的完成效果吧。

安装完成

安装接线完成了，不平整的地方下面藏有走线，接线系列没有拍照，就是标准接线后锡焊再加两层热缩管。

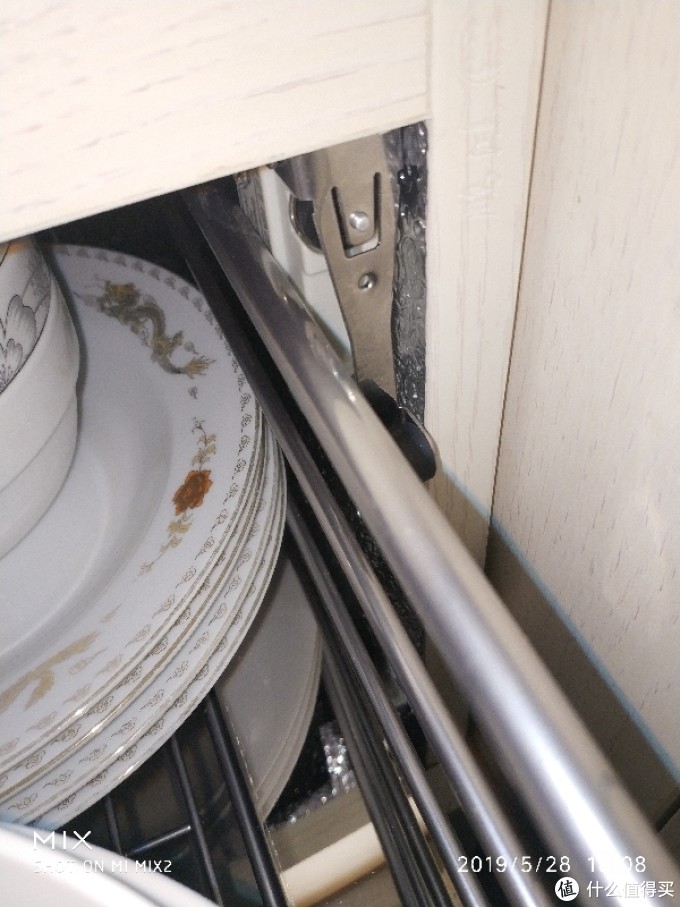

限位开关及隐线

这是限位开关的安装系列，大，真的好大的限位开关，开箱时吓死我了，不过还好，方便接线固定。

但是……（凡事就怕但是）

和拉篮有点干涉，型号拉篮还有调整余地，这就是调整后的效果，还算顺滑

开机状态

开机状态，蓝灯提示。

关机状态

关机或者拉开拉篮后灭灯，关上后再次点亮。没有电钻开孔，只能如此了

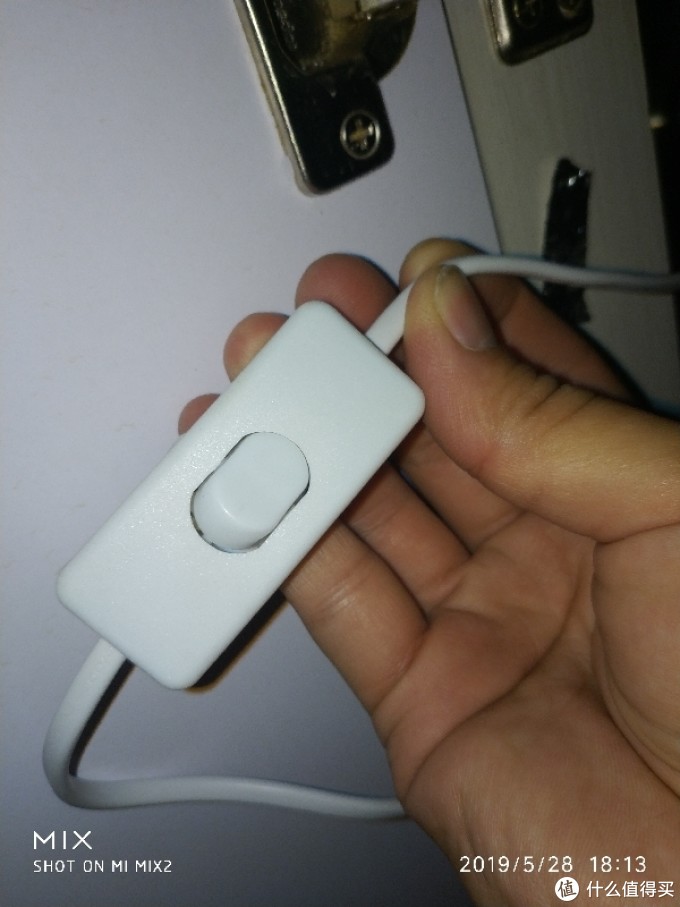

总开关

买灯管时配套的开关，用来做总开关，用来复位延时开关状态。或者需要中断消毒过程。

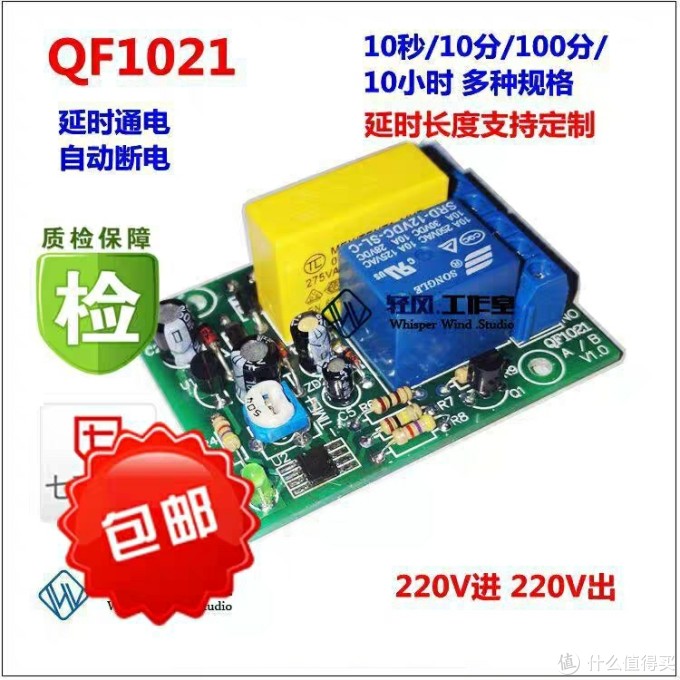

延时控制器

延时控制器

这个用电阻值来调节时间的，30分钟设置值为150kΩ。为了防潮放在隔壁柜子。

亮灯效果

闹着眼瞎的风险手动触动限位开关拍照的。

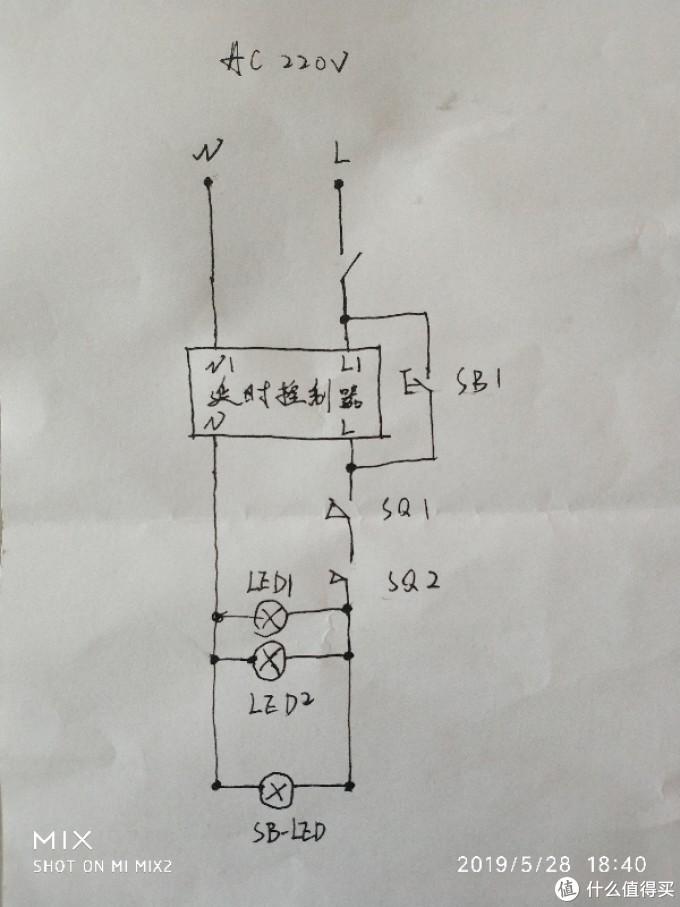

原理图

最后这是原理图，画图不是专业的，图中符号错误大家就无视了吧

总结

目前基本实现了目标，开灯10秒我就能闻到臭氧味道了，30分钟消毒需要近一个小时通风，会不会造成二次污染？正在考虑更换无臭氧灯管，或者去掉一根灯管。

但是，目前还有一些小问题：因为没有灯管臭氧产出值，所以不知道臭氧浓度能够达到多少。

本为了安全计划使用弱电控制，硬生生为了压缩成本而砍掉了，不过后期加装还是很方便的。

如果哪位大神有便宜的臭氧检测方案请指教。

关于有效消毒的臭氧浓度及其计算方法还请大神们不吝赐教
