Yeelight YLYB01YL 智能浴霸外观展示(风管|底座|遥控器|主机|面板)

【什么值得买 摘要频道】下列精选内容摘自于《零基础打造全屋智能控制系统 篇二十七：卫生间自动化的终极选择—YEELIGHT智能浴霸》的片段：

箱子照片就不上了，大家也看腻了，YEELIGHT 智能浴霸的主体是分成两个部分的，一个是主机，一个是面板。除此以外，配件还有风管接头（含两枚固定螺丝）、铝箔风管含抱箍（Φ100mm）、膨胀螺杆、遥控器、3M胶贴和简易说明书。

膨胀螺杆是用来吊装主机用的，如果吊顶足够牢固的，则不需要打孔安装。

听说现在很多浴霸的风管直径是80mm，如果需要接到原有风管上的话，则要自行准备一个80mm转100mm的变径器，淘宝上大概也就十几块钱。

遥控器由底座和遥控器两部分组成，两者依靠磁吸组合。遥控器与主机的连接方式是蓝牙，所以安装时候不需要布线，传统浴霸的话则是每个开关都需要接线，通常一个暗盒里要接6-8根线，就这点上说YEELIGHT智能浴霸在要控制面板的安装上就省力很多。而底座则可以通过附带的3M双面胶直接贴在瓷砖表面，或者使用螺丝固定遮盖原有暗盒。

浴霸的面板比较简洁，简单的看起来就是一块照明灯，一个进/出风口，一块11X11的点阵LED屏和一个按钮。

11X11的点阵LED主要显示浴霸当前工作模式，而一旁的按钮主要是用作配网重置，应急时也可以使用这个开关来控制浴霸，不过一般浴霸装在吊顶上，并且浴霸本身还自带APP控制，所以这个应急功能真的纯属应急。

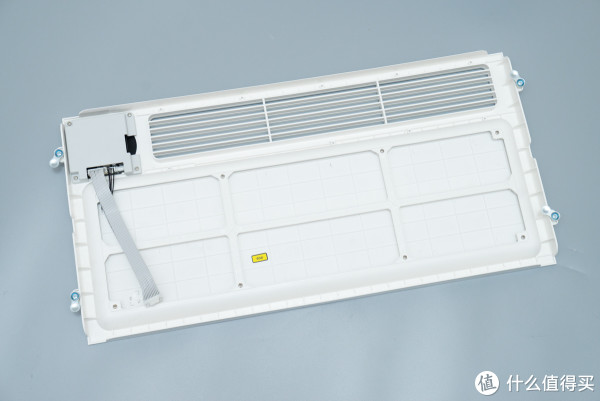

面板的背面非常简洁，零售版的出风口还额外装了一个导风格栅，而我这台工程样机则还没有来得及给安上：

这是因为安装之后，面板与主机之间会有一定的间隔，加装导风格栅之后能将浴霸吹出的热气更集中的从面板导风口送出。

面板的屏幕背面有22pin的排线与主机相联，之前有些文章认为这部分是屏幕和LED的控制，但实际上是整台浴霸的中枢控制：

拆开盖板就可以看到作为整台浴霸的智能核心MCU ESP32，这是一块带有WIFI+蓝牙功能的MCU，但是其在这里应该不仅仅是作为WIFI蓝牙无线收发器使用的，依靠ESP32的强大性能，我觉得整台浴霸的控制是全部依靠这块ESP32实现的。22pin排线边上的4pin黑色线，则是灯光部分的控制线路，而在最左侧预留的一个5pin插座，在拆解前，我就猜测是一个步进电机的接口，因为YEELIGHT智能浴霸还有一个未上市的带有风向调节功能的pro版，而我拆解的主要目的就是想找出一个直流电源的引脚，来给这台浴霸添加人体，温湿度传感器，而根据之前别人的拆解，可以知道，YEELIGHT智能浴霸在主机上使用了一个12V的步进电机，所以就赌这块控制板上一定还有一个12V的接口给风向导板电机使用。

将板子拆下后可以看到，除了步进电机的12V引脚之外，在22pin接口里甚至直接有5.2V接口，以及I2C接口。猜测I2C接口是用来接温湿度传感器的，但是因为固件关系，如果直接接个温湿度传感器的话机器也不会认，所以我在这直接把5.2V与GND接口引出，回头单独再接一块esp8266上去。

GND我是直接找到了刷机接口，焊了几个弯脚排针上去。

5.2V则只能焊在插座上了。同时大家也可以观察到，整块PCB的防护也做的很好，厚厚的一层三防漆，保证主板不受潮气的侵害。

上电看了下，似乎与标称的5.2V有点差距，可能是线材不好的关系，不过这点压差没有关系，完全能够驱动D1 MINI。

下面看看主机，也是非常简单的布局，一个离心风扇，一个PTC加热风口和一个22pin的插座用于与面板连接。做工非常细腻。没有任何的毛刺，水口。

YEELIGHT智能浴霸采用的是单电机的配置，虽然相比较双电机的机型，不能实现制暖/换气同时开启，但其对于这个电机确实下了些本钱，使用了Nidec的无刷直流电机，而这个电机的成本，差不多可以买上2-3个国产品牌电机了：

而加热部分使用的是2000W的PTC陶瓷加热片，这个功率差不多也是普通10A供电线路的上限了。

而侧面的出风口则包含有一个步进电机控制的风阀，控制浴室空间气流的内循环（制暖、送风）和外循环（排风）。

所以其实这个风阀也起到了一部分止逆阀的作用，如果仔细想下，如果在制暖开启的同时，风阀打开1/3或1/4。也是能够做到制暖的同时进行换气的。如果这个思路可行的话，这个功能完全可以通过OTA固件升级实现。

主机的另一侧则是接线盒，接线盒边上贴有整机的电路图。

在接线上，YEELIGHT智能浴霸采用了非常简单的零火线双线接线法，并且控制面板是通过蓝牙与主机相联的，所以也不用额外接控制线。所以即使是自己安装也是非常方便的。

这里要向厂商建议的是，最好在包装内额外提供一根试机线，在安装之前就能对浴霸进行功能性测试。

与大多数浴霸不同的是，YEELIGHT智能浴霸的面板是通过金属卡片与主机相联，而不是通过集成吊顶的龙骨进行卡合的，这大约是因为YEELIGHT智能浴霸的面板上集成了灯光，控制，重量相对于普通浴霸只有装饰功能的面板重量要大上一些的缘故。
