下面是固态硬盘的开箱：

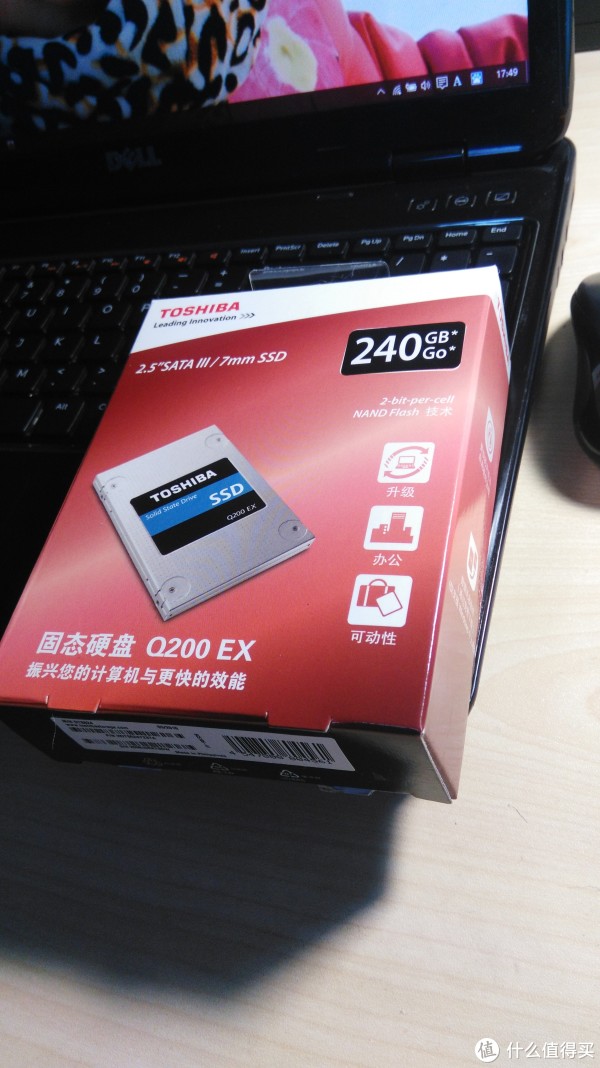

包装盒正面骚气红，这个没啥说的，快递送过来箱子被压了，但是里面东西还好没什么大的问题。

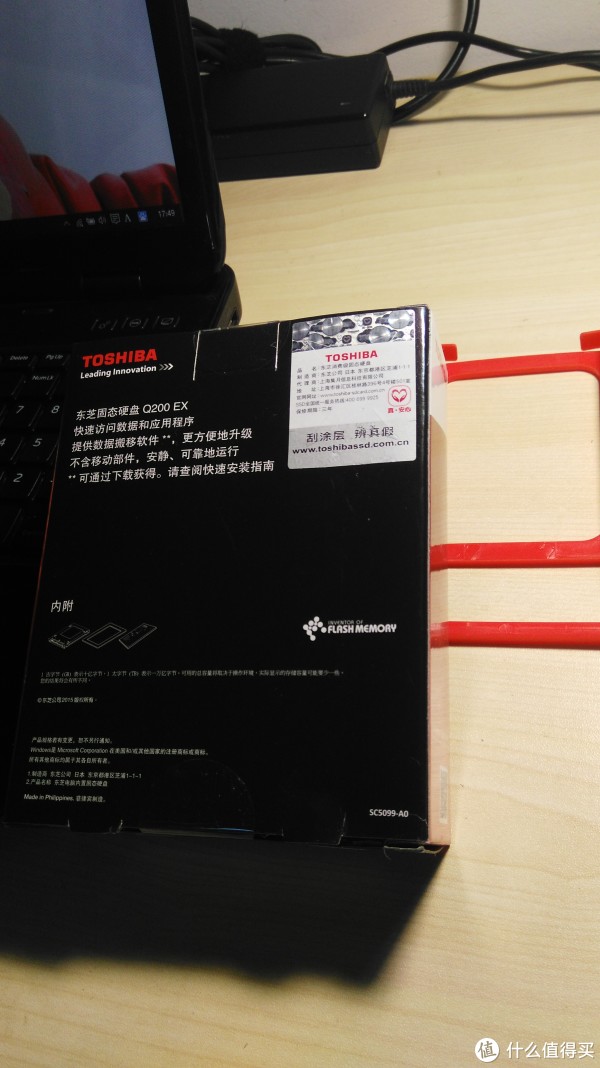

背面黑色显得更加高大上，至于那个刮涂层辨真伪，上机后测试一下就能知道，为了出问题后还能退换货暂且没扣它。

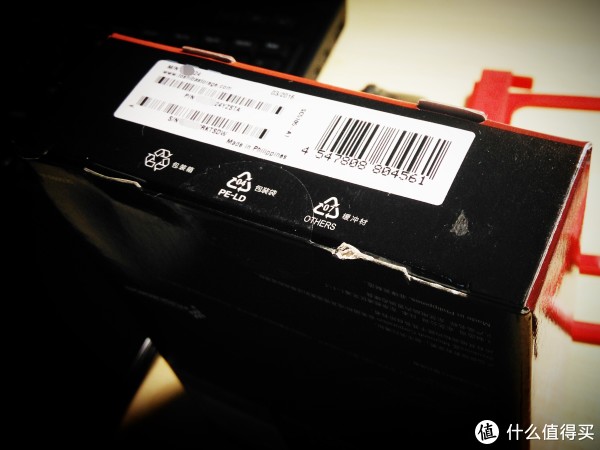

盒子底部的产品序列号标签及条形码，产自菲律宾，16年3月造

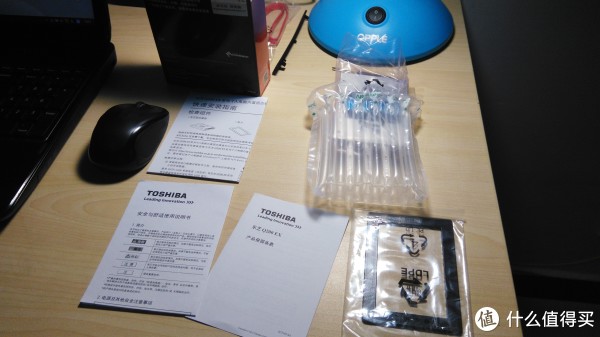

打开包装后，内部空气袋（没有防静电袋），补偿垫片，说明书，保修卡，快速入门

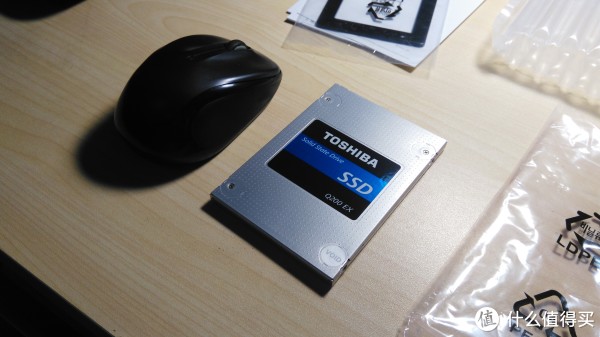

跟我的罗技M325对比一下大小

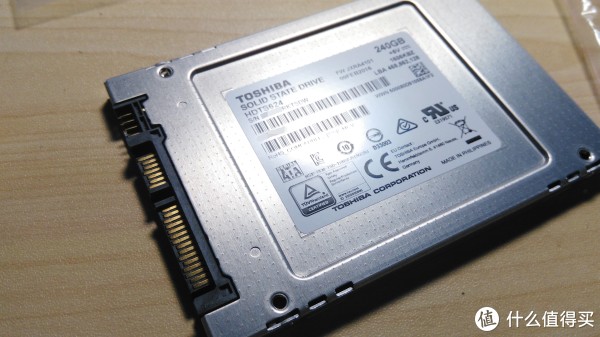

硬盘背面及金手指（看不出来有被艹过的痕迹）

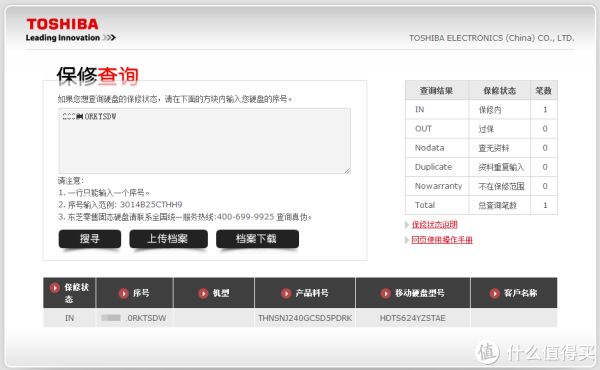

保修只显示在保，但是具体到期时间没有显示

嗯，现在就剩下拆机换硬盘了，拆过戴尔N5110的值友肯定都清楚，这货拆起来并不复杂，只要细心+耐心就可以很快的拆解，但是对于换硬盘这种事都要进行大拆的它来说，太不人性化了。

这里说几个拆机注意事项：1、拆机前一定要把身上的静电放一下，可以去洗洗手或者触摸家里的三相插头接地电器的金属外壳；2、关掉电源，去掉笔记本电池，按一下开机键放电；3、拆N5110屏轴的时候一定要用扶着显示屏，避免屏轴单个螺丝受力将螺丝底座掰裂（我换底盘就是因为屏轴螺丝底座坏了，屏轴没法固定）4、拆排线的时候尽量不要用蛮力拉扯，正确的拆卸排线卡扣，排线是很容易拿掉的。5、N5110拿掉主板前记得把读卡器里面的塑料卡取出，要不然一不小心读卡器就悲剧了；6、拆N5110主板前，必须拆掉显示屏，要不然主板是拿不出来的；7、拆主板和显示屏背板那个橡胶垫下面的螺丝是不用拆的，那个不会影响到这两样东西的拆卸；8、如果是跟我一样准备把光驱位换成硬盘的话，记得关机前一定要把光驱给弹出来。

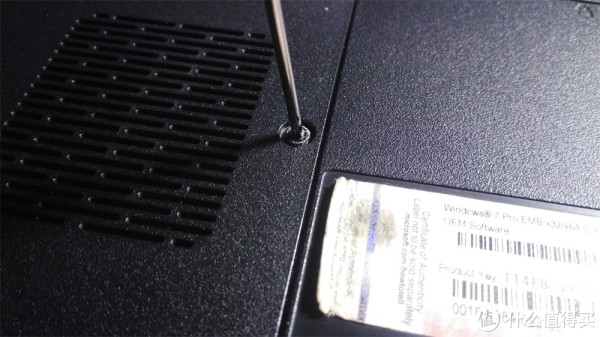

N5110唯一可以单独拿掉的盖板，就一颗螺丝，拆掉后就可以将光驱抽出来，盖板下面就是内存条。

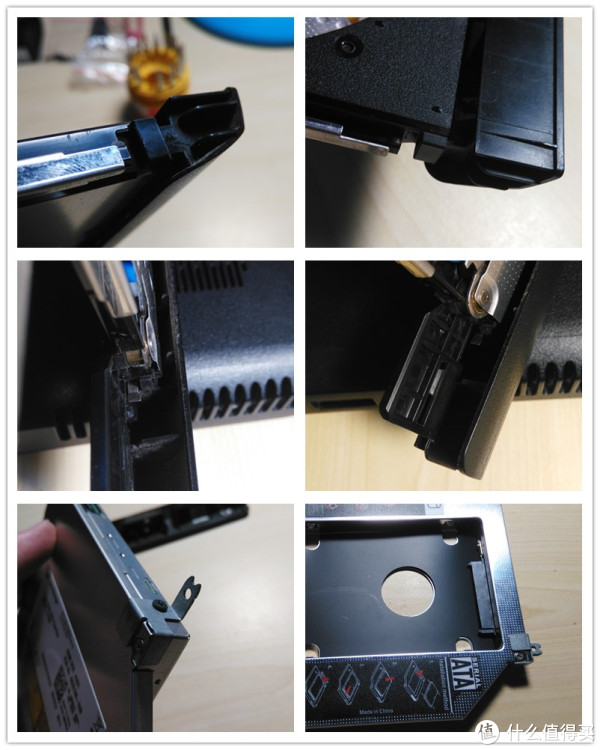

将原光驱的面板及固定支架拆掉安装到光驱位硬盘盒的上面，在安装的时候发固定支架跟盒子的螺丝孔错位，不是那么合适，当时心里有一万个草泥马在奔腾，说实话卖家送的这个光驱盒真的不怎么样，虽说外面有包膜，但是就那样也掩盖不了它粗糙的做工。上图主要是想告诉大家拆光驱面板的时候这几个卡扣一定要小心处理，如果容蛮力拆卸，卡扣就会被掰断的。

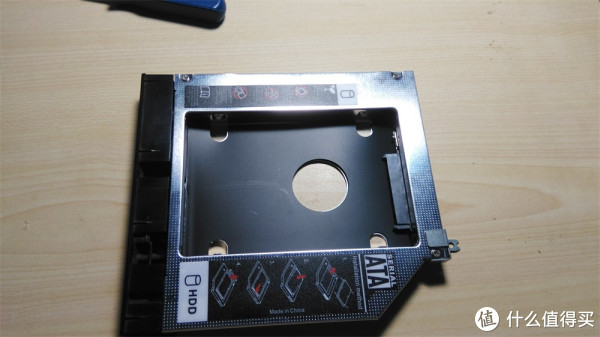

装好光驱面板后的光驱盒，里面有个三档开关，是用来解决兼容性问题的，如果不知道往哪边波就每一个都试试，我就是这样试出来的总有一个是可以跟自己的电脑兼容的。如果都没有，好吧，你可以退货了。

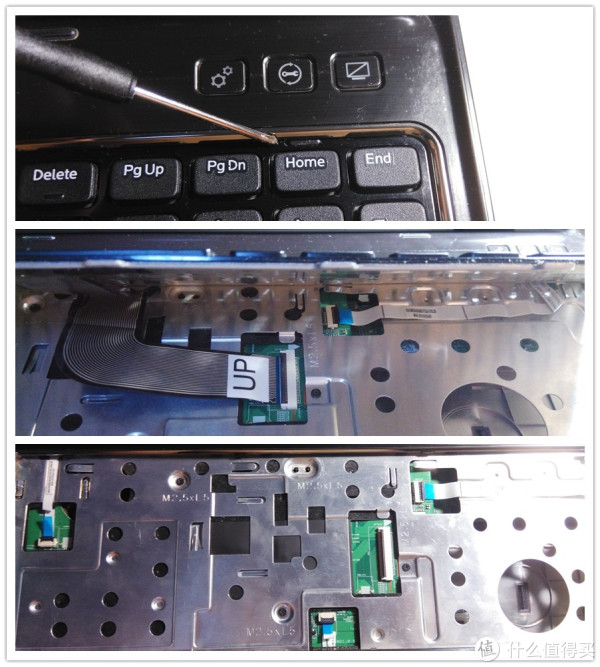

N5110的键盘拆卸起来还是很简单的，只用将上图螺丝刀指的地方的小卡子向上推就可以将键盘送上面掀起来，卡子一共有四个，分部在键盘的上方。将键盘掀起后再向显示屏的方向抽，键盘就会整个下来，当然不能动作太大，上图二可以看到键盘下面连着的键盘排线。将键盘排线基座上的卡子向上扣开，排线就会很容易的拿出了，其他的几个排线类似都要拆掉。

用平口螺丝刀稍微用力倾斜就可以将卡扣向上打开。

键盘拆掉后就可拆卸底板上的螺丝了，因那里的螺丝不拆，带触摸板的那面是拿不下来的。

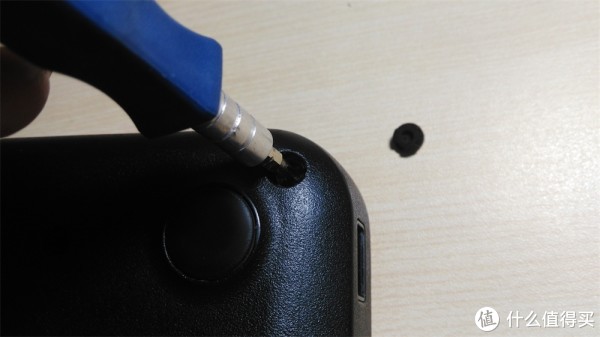

不要问我为什么把这个螺丝拆了，我也是拆过后才知道，原来这个螺丝TE ME不用拆

后面的螺丝都拆完了后再把本子翻过来，把键盘下面的螺丝也给拆掉。总共有四颗螺丝，我的因为被戴尔售后小哥给弄丢了一颗所以就只剩三颗了，从上面拆键盘的那个图片就能看出来。

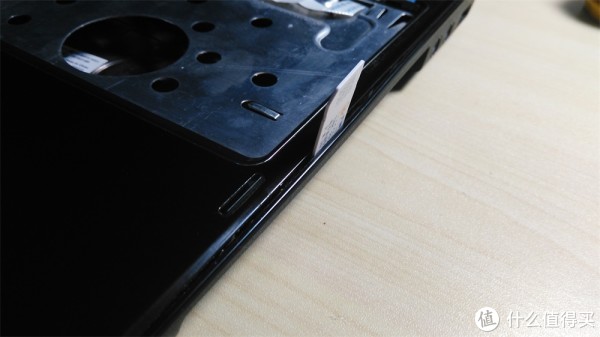

这里请出我的拆机神器电信的USIM卡（其实是我临时找的），就这样把卡插进去，沿着边缘走一圈再稍微用力一掰，这一面就下来了。

拿掉触摸板那面以后就可以看到主板了，今天的主要任务就是把主板拿出来，把硬盘给换了。

我上面说了，想拿掉主板就必须先拆掉显示屏的屏轴。

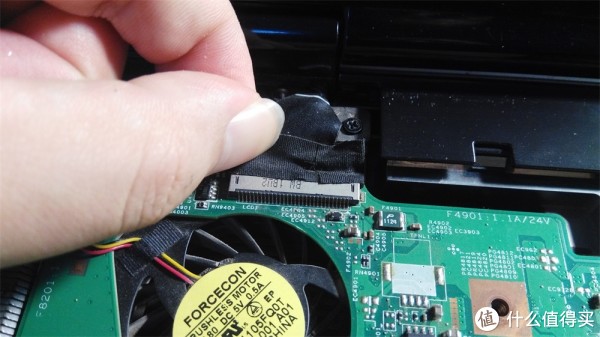

先拆掉显示屏的数据线，抓住它往显示屏方向拽，相信我没毛病，用力拽 一个是这个地方，还有一个是无线网卡的天线部分，一根黑线和白线，拉着线往上提，线就掉了。这地方忘拍图了。

所有跟显示屏有关的东西都拆掉后，把显示屏拿下来放到一边凉快去吧，下来的事跟它没多大关系了。

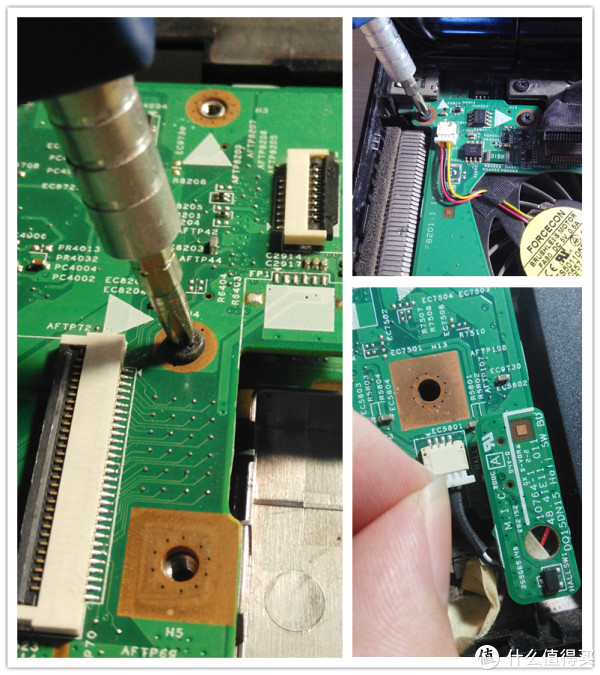

接下来的事就是把主板上的固定螺丝和部分与主板连接的插件全部拆掉，右下角的那个是喇叭线，那个小的电路板是霍尔传感器，用来检查屏幕盖子是不是合上了。电脑开着的时候，可以用手机放到触摸板那里调戏一下它，你会有惊奇的发现

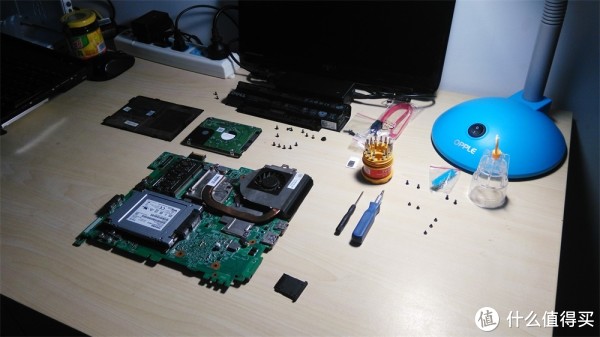

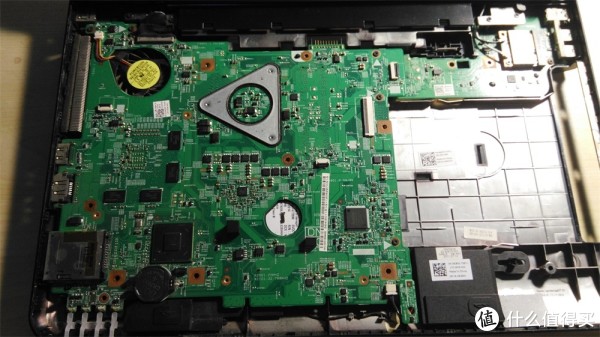

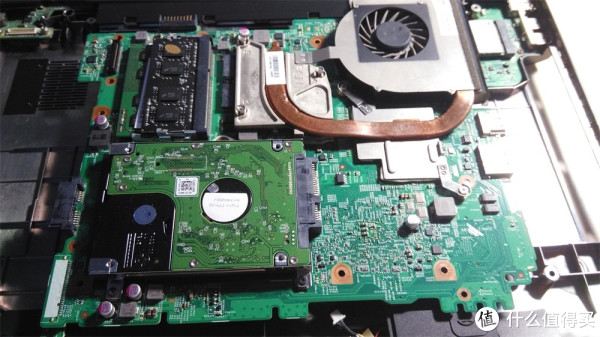

这是我拆掉后的主板，因为内存不影响拆机，所以就没卸。可以看到硬盘是用支架固定在主板上的，只用将支架上的两颗固定螺丝拆掉，然后用力晃动硬盘，一边慌一边向外拖拽，硬盘就拿下来了。

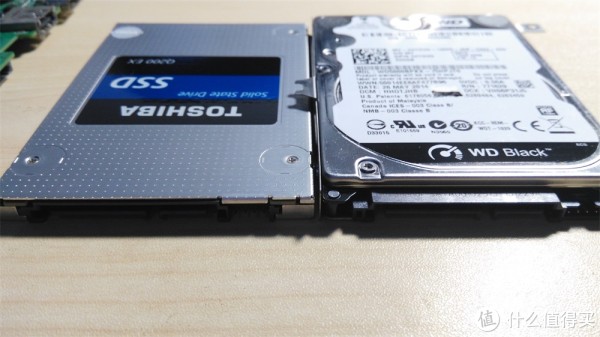

拿下后的硬盘与固态硬盘厚度对比，我听电脑城的销售妹妹说，7200转的机械硬盘没有7毫米的，都是9.5的厚盘。

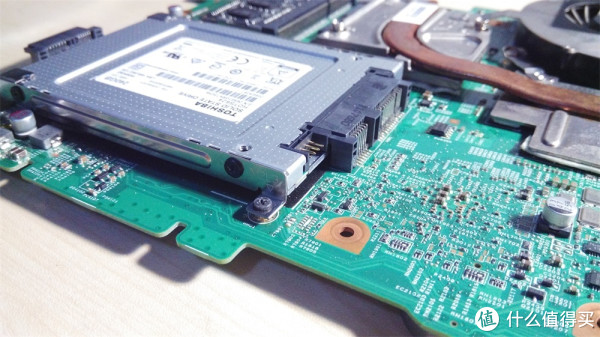

将机械硬盘的支架拆掉换到固态硬盘上，可以看到由于固态硬盘太薄，与主板之间留出了一定距离，我没有用垫片，是因为固态硬盘非常的轻，而且抗震，留些间隙还能更好的通风换热。

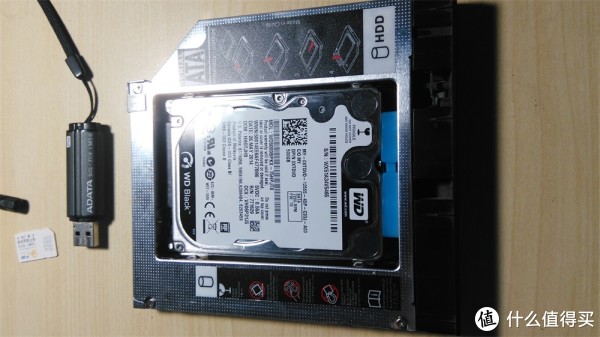

将换下的机械硬盘装好，以备后用。拍个照，留个念想，开始回装。

回装的时候底盘的螺丝我没有上，键盘也是临时接上的，只是为了开机检测一下主板是不是识别了新的固态硬盘。

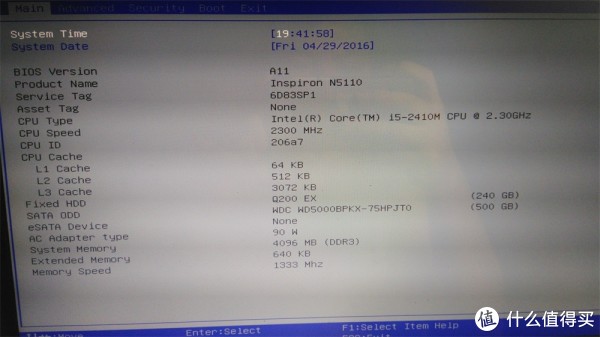

主板识别的固态硬盘240GB，然后关机断电，把剩下的螺丝全部回装回去。
