【什么值得买 摘要频道】下列精选内容摘自于《大人们的玩具 篇二：照虎画猫 自制优联机械键盘 MARK I》的片段：

首先找准自己的定位吧，了解自己想要哪些、有能力做哪些，这事就好办了。

1、主控使用优联：自己不会写主控、并且图个简单省心；加上自己的鼠标也是优联，一个接收器就搞定了。

2、电池使用纽扣电池：只是单纯的想把键盘做的薄一些；并且广告上说得罗技的键盘可以使用36个月，我觉得纽扣电池怎么也能坚持半年吧

3、成本要低：作为一介平（贫）民 ，大神们玩的都是烧钱，自己只能找一些便宜的东西跟风凑凑热闹吧。

一、画图

最先要确定按键排列：基于多年用笔记本键盘的习惯，也借鉴了一些其他键盘的样式，做了个类笔记本键盘的样式

闲鱼30块钱淘的罗技K240做为主控，老款K240是支持优联的。之所以选择K240是看中了他Fn键功能多（后来发现Fn键的使用频率微乎其微）。

键盘到手后开始测矩阵：没有耐心的我并没有在主控上一个个去测每条金手指；而是用手机给两片薄膜拍照，然后用PS给每条电路上不同的颜色，这样每个点都有两种颜色，矩阵也就画好了。上色的过程对不会PS的我来说也并不难，关键是照片一定要清晰（我承认我是借媳妇的iphone拍的，我给果黑丢人了 ）。

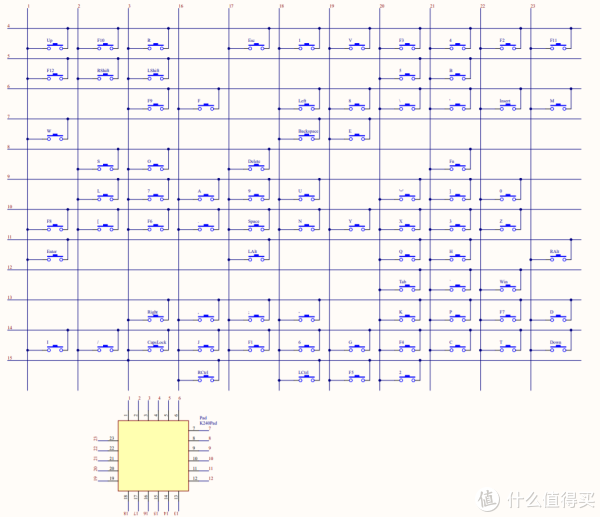

矩阵有了，照着教程画原理图当然很简单的啦。

PCB图要等外壳图画出来才能确定尺寸，so先画外壳去吧 。

画外壳：SolidWorks对于新手还是很容易学的，官方教程就已经很好用，如果遇到问题网上也都能搜到。因为是第一次尝试还是选择便宜的三层亚克力，分为定位板、边框、底板。

这里要着重强调一下模拟装配很重要！！！ 在SolidWorks中一定要将所有部件模拟装配试一下！注意是所有，一颗螺丝都不要放过。通过装配我就发现了很多处设计有问题的地方，并且有些问题是后期无法修补的，这为我节省了不少二次加工的费用。

3D图都画好了，PCB的尺寸也就有了，导入AD中就生成了PCB图纸。

制作

制作环节非常简单了：PCB和亚克力两部分，每样找3家店对比一下工艺和价格，挑最合适自己那家就好了。PCB一次至少要打5张板，自己留了3张，剩下2张送朋友了。亚克力的商家2mm厚度的只有透明板，想到反正这也是第一次尝试，全透明也不错。

组装

材料很快都到货了，开始着手组装。第一步是整个环节最难的、也是最关键的：焊主控上的23根线（对于第一次用电烙铁的我，整整用了一晚上的时间，眼睛都要瞅瞎了 ）。记得焊完一定要每根线都测试一下，以免有虚接。

主控焊接完成后，就是装卫星轴、上定位板、装键轴，看一下有没有装歪的。

装上都没问题就开始一个点一个点的焊 ，其实用的时间并不比焊主控长。

焊接完以后，工程就完成90%了。这时候依旧测试一下每个按键，防止返工。得益于前面工作的小心谨慎，测试一次成功！

然后就是最简单的装边框、底板、键帽。这里说一下键帽，因为这次Shift是一个2x一个1x，右Ctrl、右Alt、Fn也都是1x；如果是OEM键帽则需要买87+增补；不用我说大家也知道一套增补不比一套87便宜多少吧。贫民有贫民的办法，买套便宜的104无刻DSA键帽，用小键盘区的按键来补充（DSA是不区分高度的）机智如我 。
