接下来就是喜闻乐见的拆拆拆环节

▲移除风扇位置的四颗螺丝就能拆下顶盖了（请勿轻易模仿，会失去保修，操作不当电源还会原地爆炸）。

▲这块电源正面并不是传统的 PCB 电路板，而是类似以前学习焊接用的面包板（玻纤树脂板），表面还有一些导线。

▲先来看看风扇部分，标准 12CM 七叶风扇，导线部分有绝缘管，细节好评。

▲风扇型号为 HA1225M12S-Z，来自海韵老朋友鸿华，12V 0.45A 直流供电，最高转速为 2050RPM。

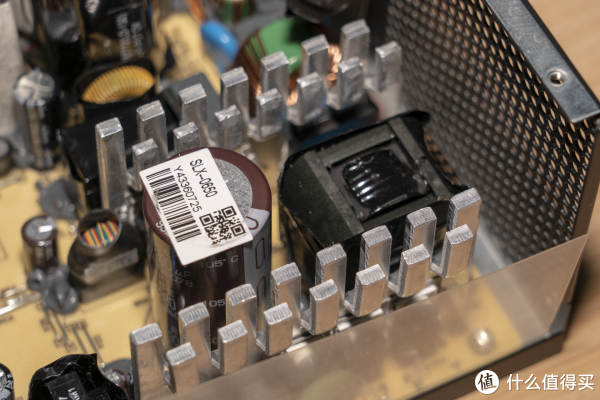

▲回到电源本体，上面最显眼、同时也是最大的两个料件，占据了大部分空间。

▲左侧高一丢丢的是主电容，来自日化，规格为 400V、390μF、105℃。

▲主电容左侧还有一个小电感，用绝缘橡胶包裹着。

▲主电容右侧是一颗巨大的主动式 PFC 封闭电感，用胶带缠着。

▲主变压器，型号为 VRL39HB07，主要用作 12V 的电路输出，这颗变压器经常能在高端电源上看见。

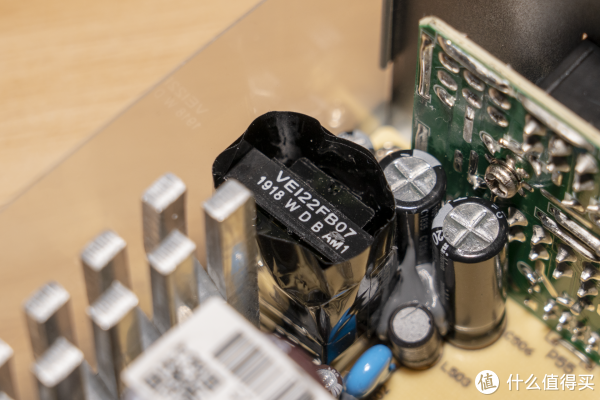

▲辅助变压器，型号为 VEI22FB07，主要用于 5Vsb 电路变压。

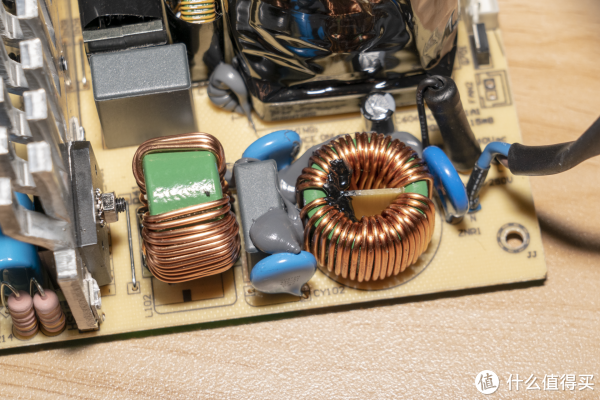

▲一级+二级 EMI 滤波电路，滤波电路部分料件齐全，电路板用绝缘片覆盖。输入部分套有屏蔽磁环和双绞线，好评。

▲一根黄色导线连接电源外壳，使其接地。

▲继电器为 HF46F-G12-H1T，来自宏发。

▲两颗 PFC MOS，型号为 5R250P，来自大名鼎鼎的英飞凌。后面紧贴散热块。这两颗 PFC MOS 主要用于校正功率因素，并且起到升压的作用。

▲12V 整流滤波电路，两个磁棒，还有两个 3300μF、16V 的电容，来自同样大名鼎鼎的尼吉康。

▲输出 PCB 背面的焊点饱满。

▲输出部分采用了铜条以及插针方式与 PCB 连接的无导线技术，减少了电流损失，减少线缆对内部散热的影响，提高传导效率。

▲背面 PCB 上面的料件因为涂上了类似阻燃的材料，上面的型号模糊不清。

总结

电源的整套电路采用了主动式 PFC + 半桥LLC + DC To DC 的成熟设计，确实有着海韵成熟稳重的风格。

海韵在高端玩家中的口碑很高，作为电源界的一把手，同时还帮安钛克、恩杰、追风者等品牌代工，做工肯定是没话说，主要是细节部分，需要特别好评。

80 PLUS 金牌认证、用料足、全日系电容、全模组设计、长达七年的质保服务，这些亮点可以说是相当诱人。这款电源没有采用很激进的白金或者钛金的方案，而是采用了波纹较稳定的金牌，再高的认证一年也省不了多少电费，金牌足够日常使用。总体来说，每 W 只需一块钱，可是说是性价比非常高，非常值得考虑。
