【什么值得买 摘要频道】下列精选内容摘自于《家庭组网好帮手——NETGEAR 美国网件 GS308 千兆交换机》的片段：

国行彩盒包装，保修一年。特别突出了家庭使用，为嘛？简单，即插即用。

包装背面提供了一个组网的示范结构，当然，用的都是网件的设备啦。

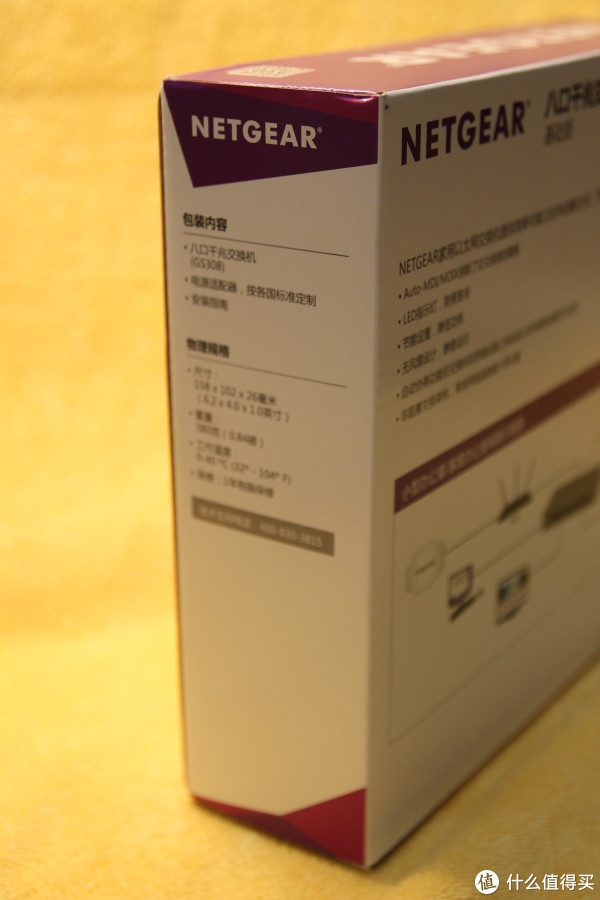

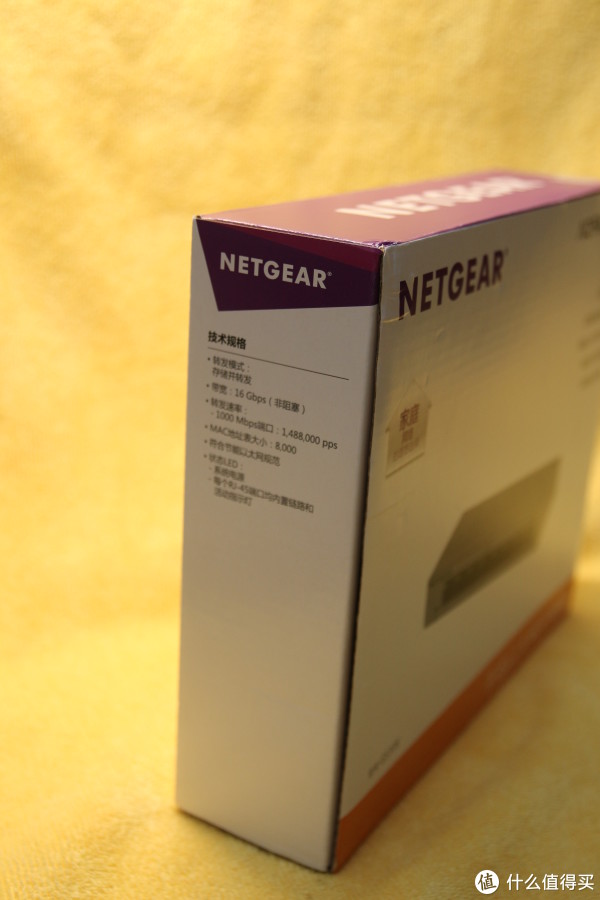

包装侧面，印刷了参数特性，包装内容和包装规格等信息，很抱歉，这里对焦虚了。

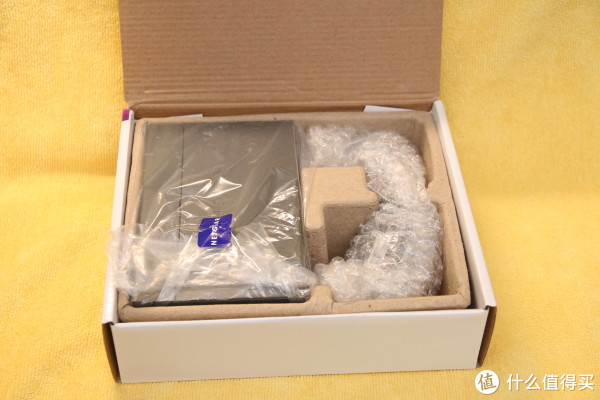

保护的还行，壳子没有磕碰。包裹交换机的袋子有易碎贴，可惜我撕开后才记得拍照。

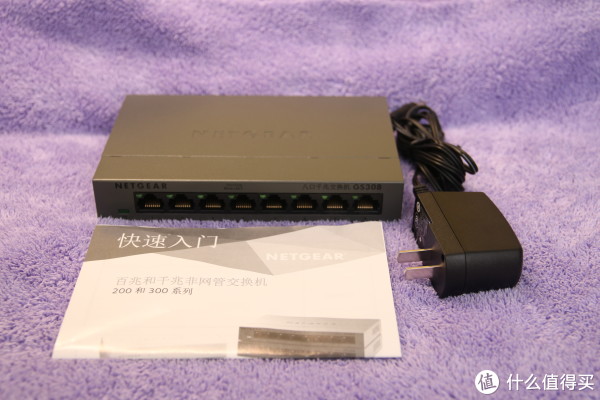

全家福，很简单：交换机，电源适配器，使用说明书。

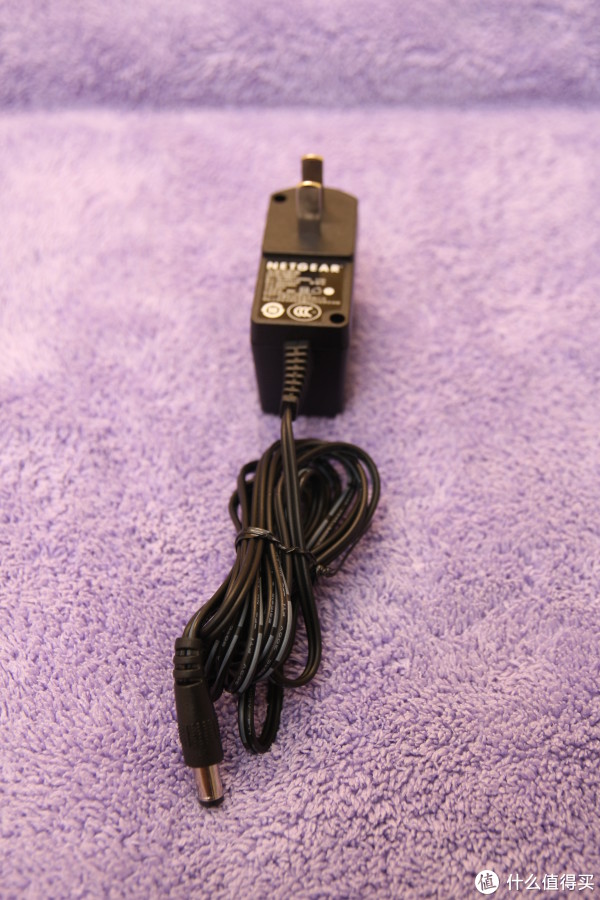

电源线长度还不错，

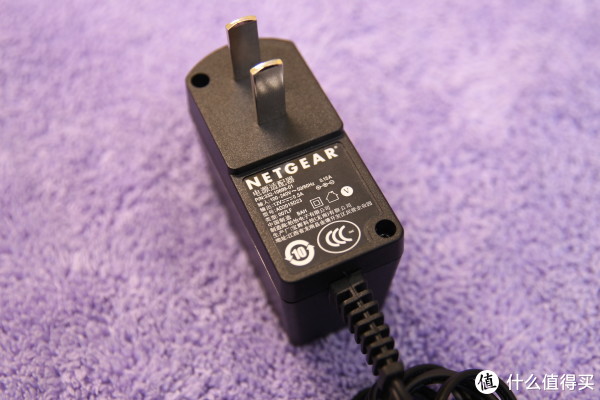

12V/0.5A     6W的功率对于交换机来说绰绰有余。

使用铁壳，拿在手里给人感觉就是扎实。差不多快一斤重了。

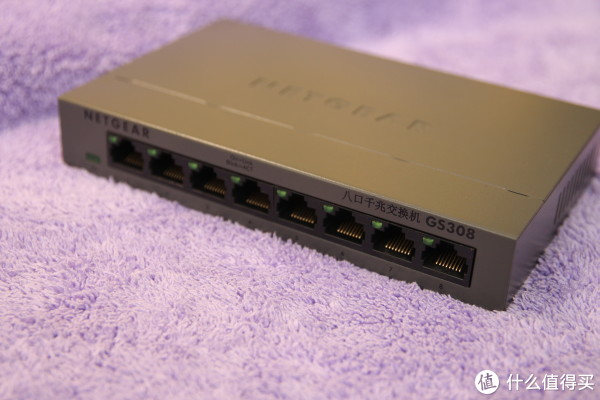

八个端口，即插即用。绿色的led提供连接指示。10/100/1000m自适应。

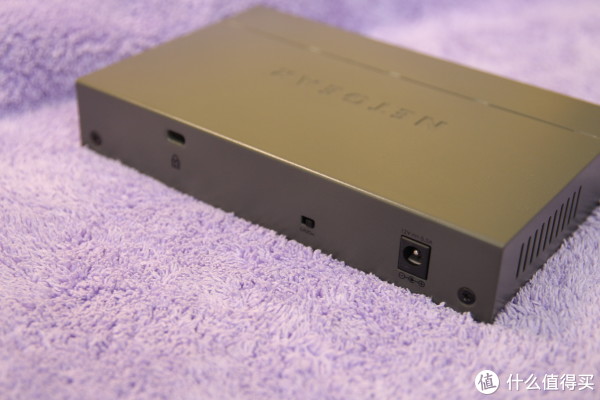

背面是电源接口，电源开关和锁孔。

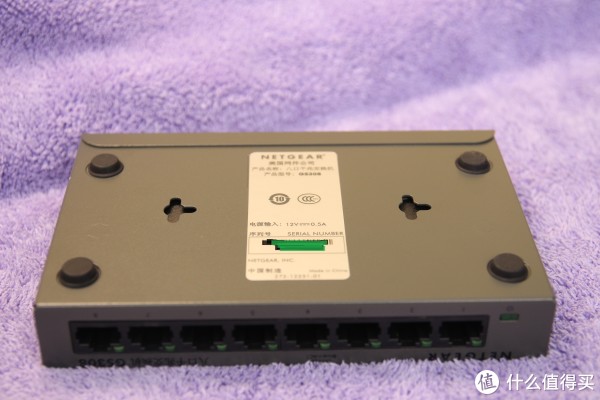

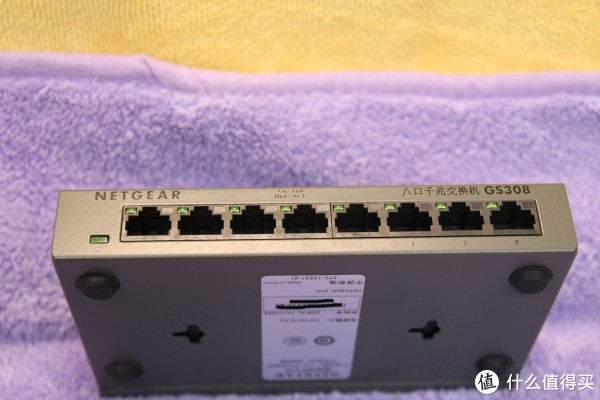

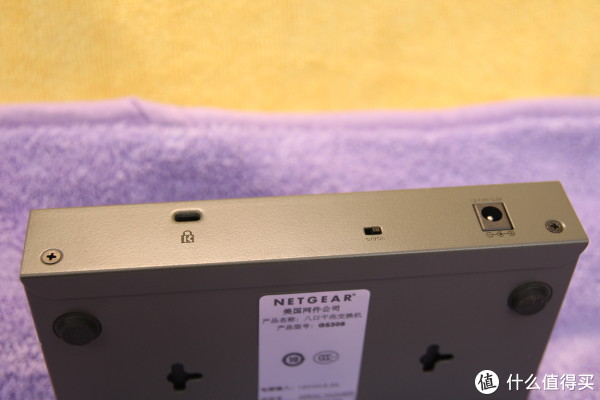

底部四个脚垫，还比较厚。另提供了两个挂墙孔，标签上标示了一些产品信息。

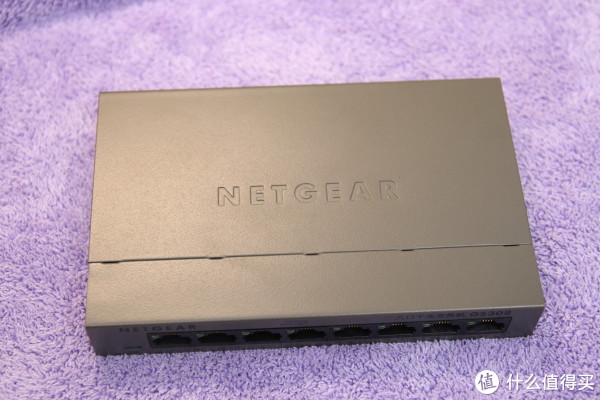

磨砂外壳，摸起来很舒服。

拆解

很容易拆，网件连螺丝孔的易碎贴都懒得弄，反正里面也没什么好折腾的东西。

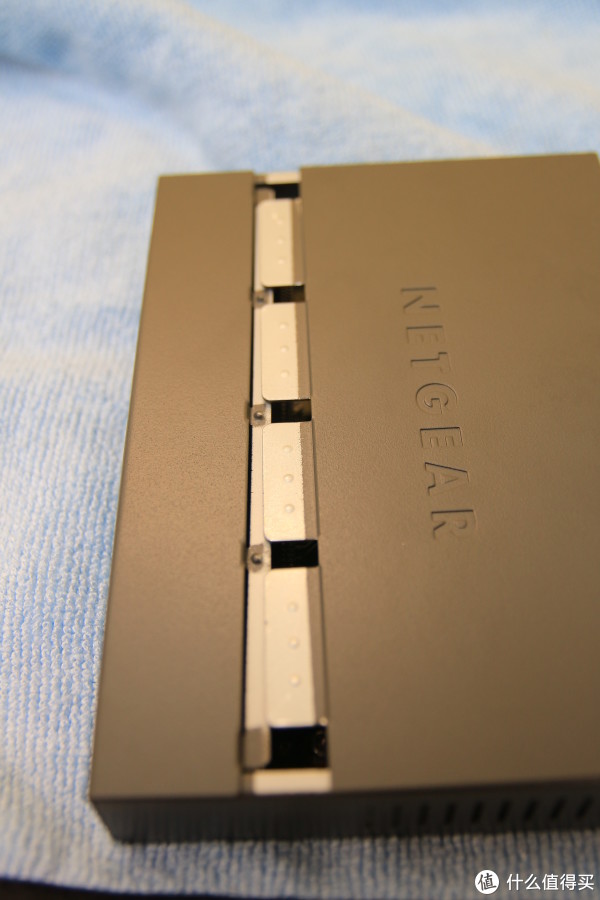

顶盖的固定挺有意思的。细节可以看出：虽然是便宜的民用品，但是大厂还是有那么一点点追求的。

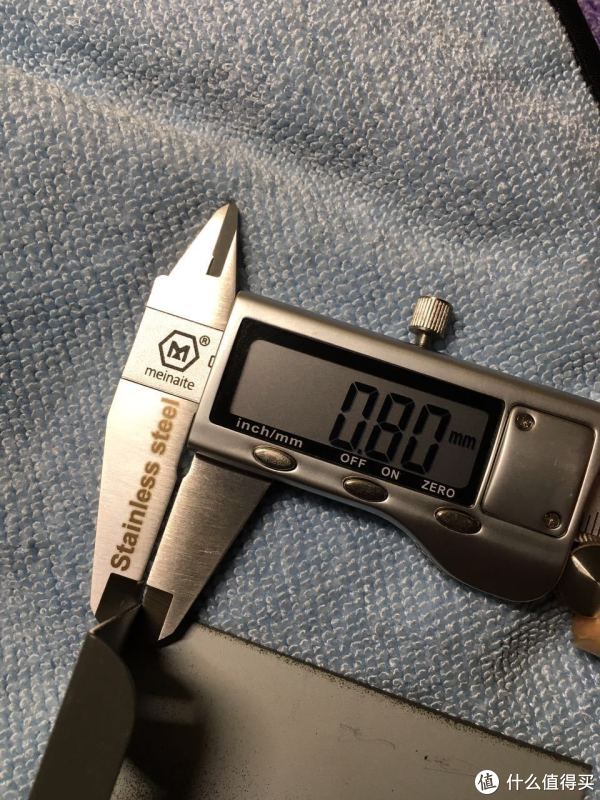

顶盖铁皮厚度0.8mm

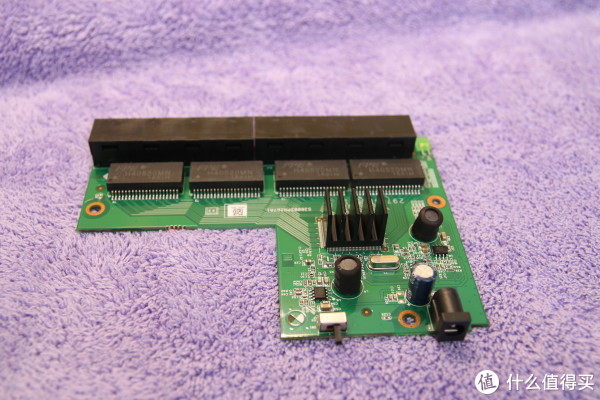

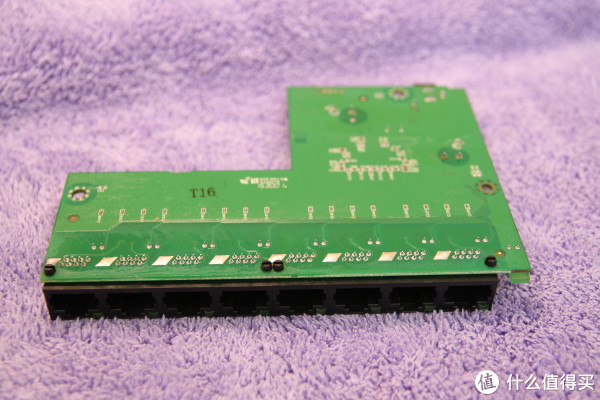

一片L型pcb，能省则省。

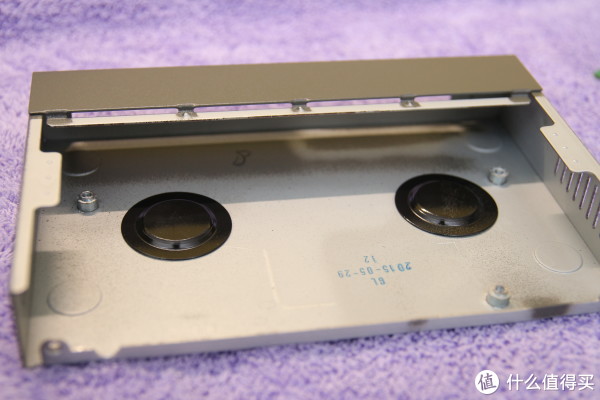

挂墙孔用的是两个胶塞做遮挡。

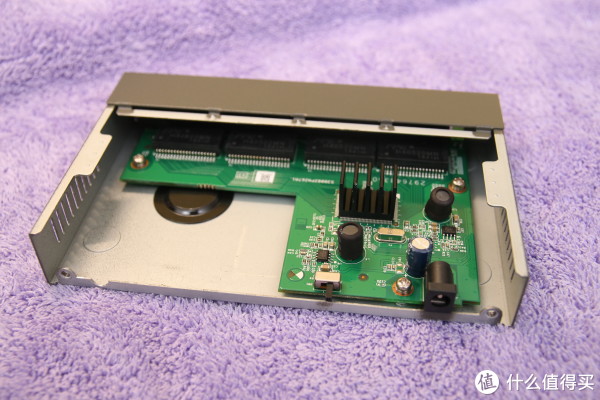

      主板正面，交换机芯片上有散热片，好评！不过散热片很难搞下，我就没拆了。据说有人拔散热片时候直接把芯片都拔脱焊盘了。

      因为这种普通交换机没什么功能设计，所以器件很简单。一颗电解电容，两个电感和一些贴片元件。最早是博通方案的，现在缩水成螃蟹家的了。不过交换机嘛，足够的背板带宽和速率就行了。

主板背面很干净，就是些贴片电容。

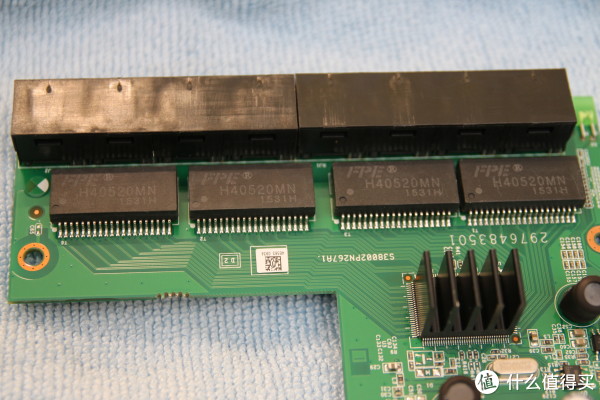

h40520mn 网口隔离变压器，供应商是广东美信科技，

广东美信科技股份有限公司始建于2000年，次年创建FPE品牌，是专业从事网络通讯类变压器、滤波器的研发、生产和销售的科技型制造企业。公司坐落于交通便利、环境优雅的东莞企石镇，主要从事不同类型之变压器、滤波器、语音信号分离器、连接器、ISDN、ADSL的生产加工。

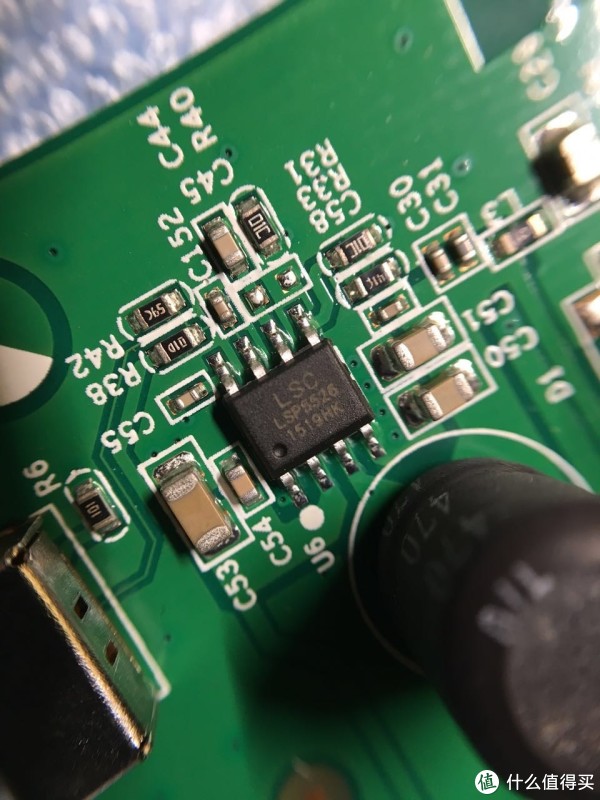

LSP5526同步降压稳压器，来自Liteon/光宝

LSP5526是一款单芯片的同步降压稳压器。在输入电压范围内可提供持续的2.1A负载电流。LSP5526采用的电流控制模式有快的瞬态响应和不间断的过流检测，具有软启动、低压保护、过温保护、过流保护等功能，在待机模式下电流仅为0.3μA。

光寶創立於1975年，以「光電節能、智慧科技最佳夥伴」為願景，聚焦核心光電元件及電子關鍵零組件之發展，致力以資源整合與管理最佳化建立量產優勢。光寶提供產品廣泛應用於電腦、通訊、消費性電子、汽車電子、LED照明、雲端運算及生技醫療等領域，其中旗下產品包括光電產品、資訊科技、儲存裝置、手持式機構件等皆居全球領先地位。

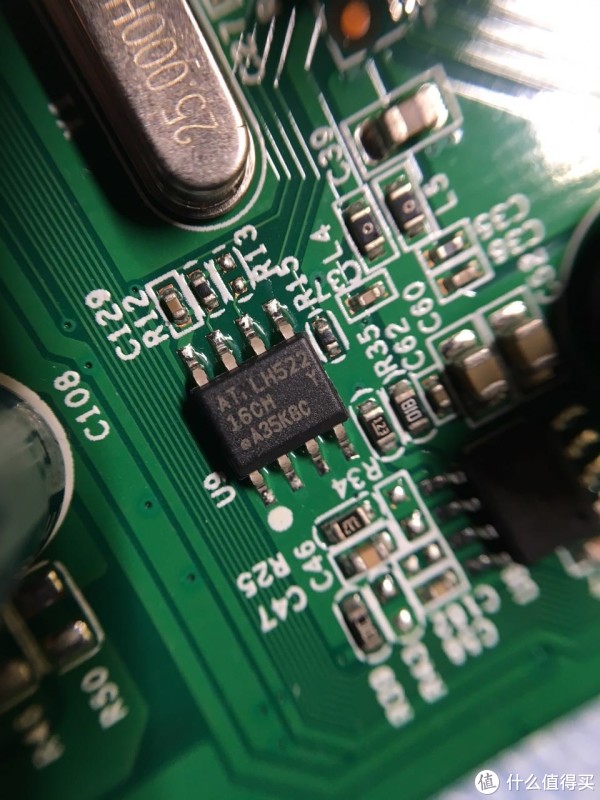

ATMLH522  存储器。来自爱特梅尔Atmel

Atmel 公司为全球性的业界领先企业，致力于设计和制造各类微控制器、电容式触摸解决方案、先进逻辑、混合信号、非易失性存储器和射频 (RF) 元件。凭借业界最广泛的知识产权 (IP) 技术组合之一，Atmel 为电子行业提供针对工业、消费、安全、通信、计算和汽车市场的全面的系统解决方案。2016年被美国芯片制造商微芯科技（Microchip Technology）宣布以36亿美元收购。

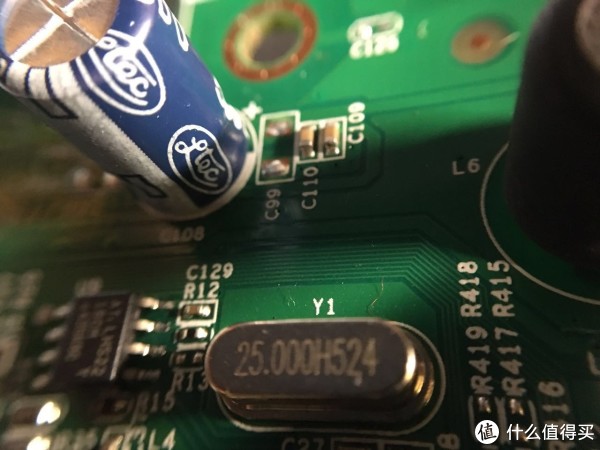

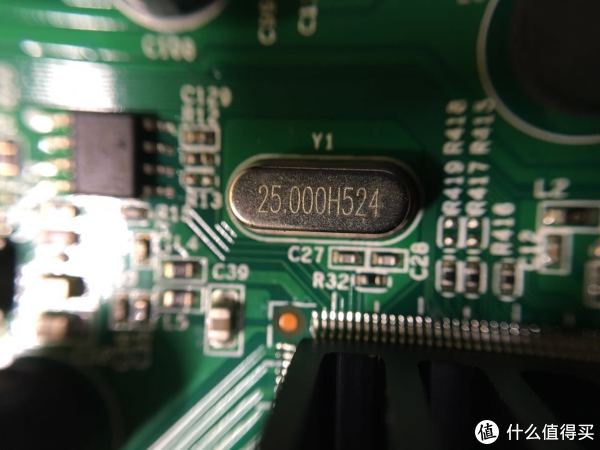

晶振，频率25MHz

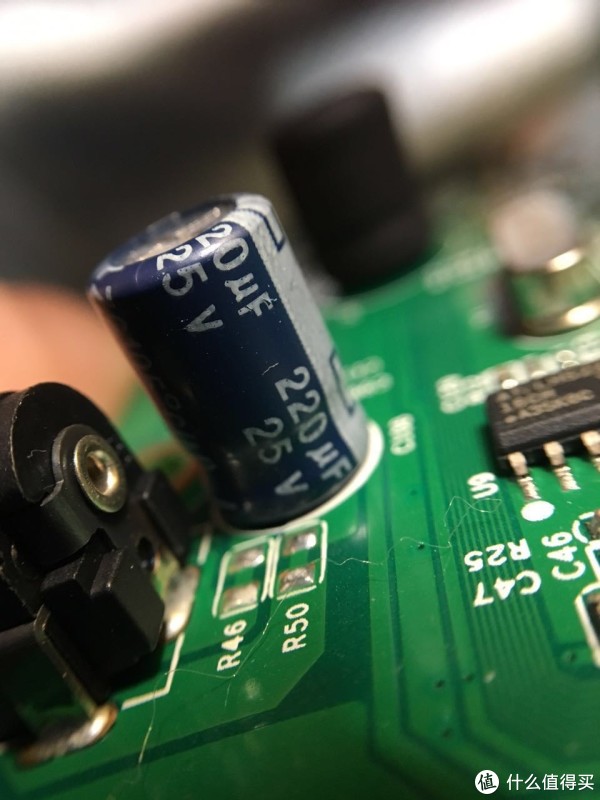

25V 220微法的电解电容  供应商是宜兴福田电子有限公司

舍不得用台系电容也就算了，搞个小厂电容的也小气了点。

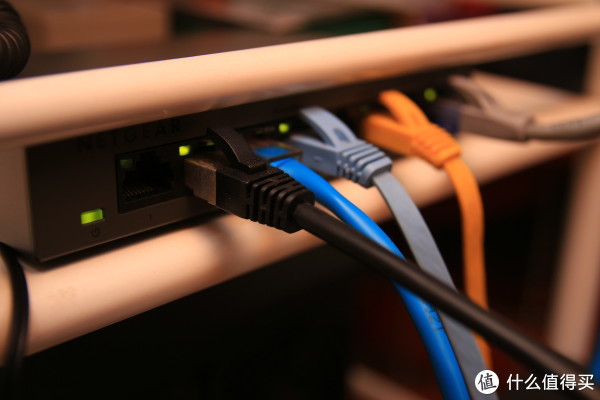

上电试试，没毛病！网线扁线虽然很方便，但是会有偶发性的连不上的问题。

还过得去。

小结

做工还可以

铁壳散热相对好些

即插即用很方便

估计是基于机架使用的设计，网口和电源接口没在一个方向不太方便

螃蟹方案发热很小，相对于博通方案传输速度也没差

      其实千兆交换机在家用条件下，没什么好挑的，一百多的腾达TP-LINk也是一样用。我买网件这款只不过是看中了铁壳，散热能力相对好点。若是家里只是上上网，那么便宜的百兆多口交换机就行了。有nas或者有一点看高清需求的，我还是建议买千兆的。百兆的传输速度极限也就12.5MB/s，高清是很难满足的；千兆就有125MB/s，看高清的电影也足够了。
