【什么值得买 摘要频道】下列精选内容摘自于《#蘑菇爱搞机# 篇七十二：打开外壳，这款电源的内部同样优秀！安钛克HCG-X850高端金牌全模组电源 拆解评测》的片段：

▼这款电源的外包装并没有采用安钛克经典的黑黄配色，而是为了呼应电源玫瑰金的铝合金外壳，而在外包装上也大量使用了金色装饰

▼在包装的背面，可以看到大量的电源介绍，从金牌开始，到各种内部用料、设计、温度、保修等等，均有非常详细的介绍，这也说明这款电源的卖点很多，处处都可以拉出来讲一讲

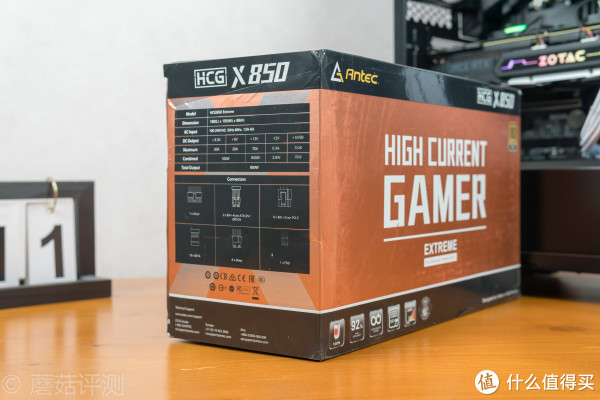

▼另一侧就是相对比较传统的电源输出参数和线材清单，其中+12V的输出线路最大可以去到840W，说明这款电源的+12V输出线路是单路设计

▼打开包装，里面各种线材，电源主体，还有说明书之类的

三、安钛克(Antec)HCG-X850高端金牌全模组   外观

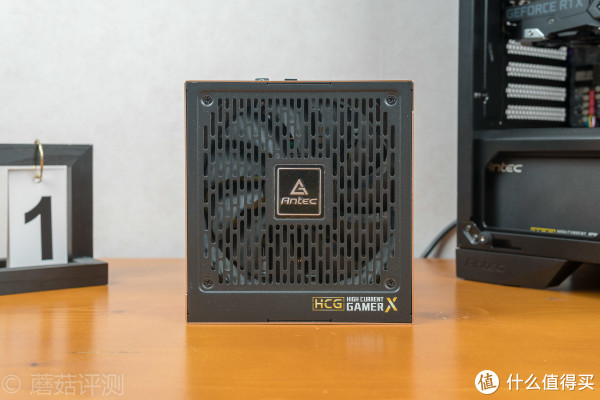

▼这款电源在上手的第一时间，你就能感受到这款电源比普通的台式机电源要小许多，通过风扇这一面也可以看出，风扇的面积几乎把电源的整个侧面占满了，而普通电源则还会剩很多。风扇中间是熟悉的安钛克的LOGO，右下角是电源的系列

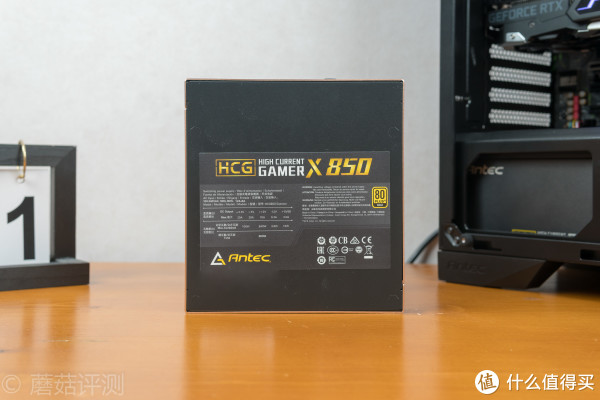

▼在电源的背面，是电源的参数贴纸，参数和包装上面的一样，标签的右下角还有一堆的认证标志，看起来就很厉害

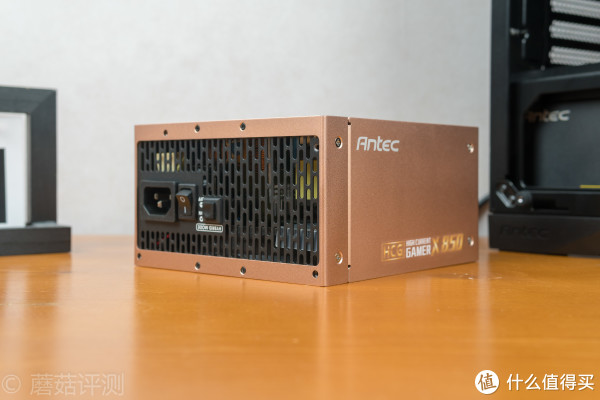

▼电源侧面是金色的铝合金材质，表面有喷砂处理，手感不错

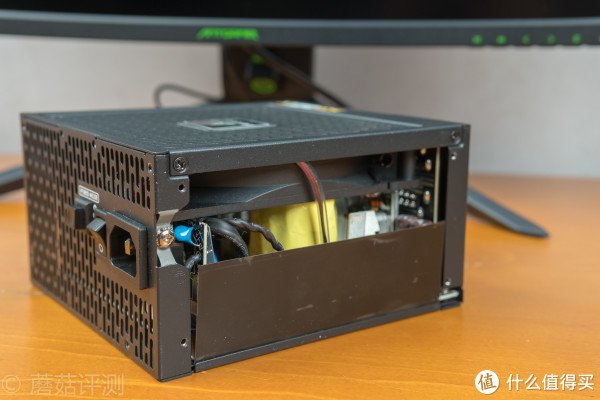

▼铝合金的外壳将黑色的电源内壳包裹其中

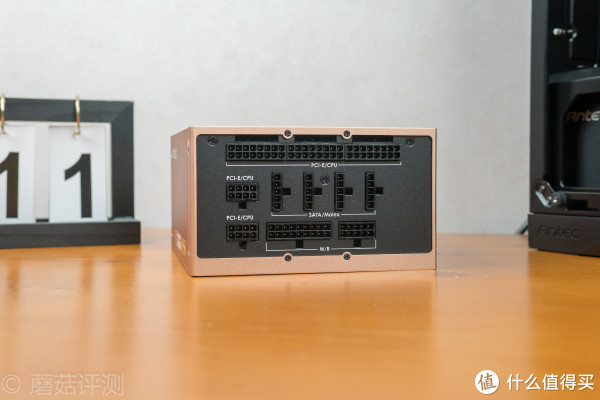

▼在电源的输出接口部分同样如此

四、安钛克(Antec)HCG-X850高端金牌全模组   拆解

▼拆机第一步，我们先掏出祖传的螺丝刀工具

▼然后拧下能看到的所有螺丝

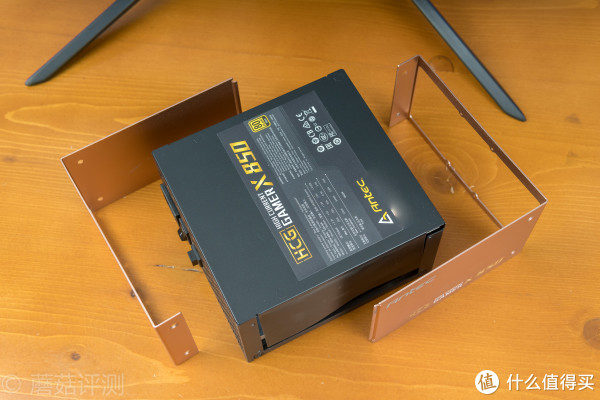

▼不得不说，这款电源的拆解非常简单，拧掉螺丝之后就能轻松拿掉外面的铝合金金属外壳

▼打开铝合金外壳之后，电源的侧面就通透了，黑色部分是绝缘材质，保护电源内部和外壳是绝缘的。同时，电源的风扇上盖的固定螺丝也能看到了，拧掉就可以拆掉电源风扇

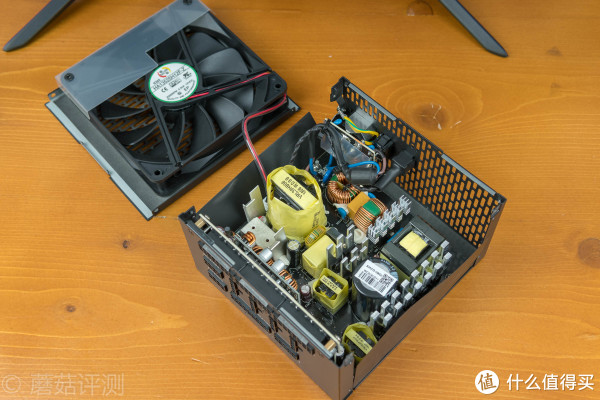

▼拆掉电源风扇，电源内部的电路就可以清晰的看到了

▼然后拧掉PCB上的固定螺丝，就可以将电源内部的PCB部分完全拆出，可以更加方便的观察电源各个部分的做工、用料

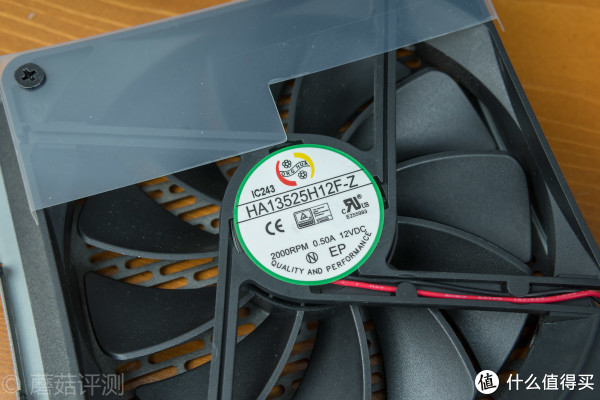

▼机箱的散热风扇的品牌是鸿华FDB，这款型号为HA13525H12F-Z，和普通版本的HCG850散热风扇相比，虽然都是液态轴承静音风扇，但是这款风扇的直径更大，达到了135mm，风扇的额定转速更低，那么其静音效果和风量表现肯定会更加优秀。并且，鸿华FDB风扇在许多品牌的高端电源上大量采用，质量还是很棒的。再加上低负载停转功能，用个10年基本没有任何问题

▼安钛克的HCG系列电源是海韵代工的，电源整体一看就是海韵经典的Focus Plus架构

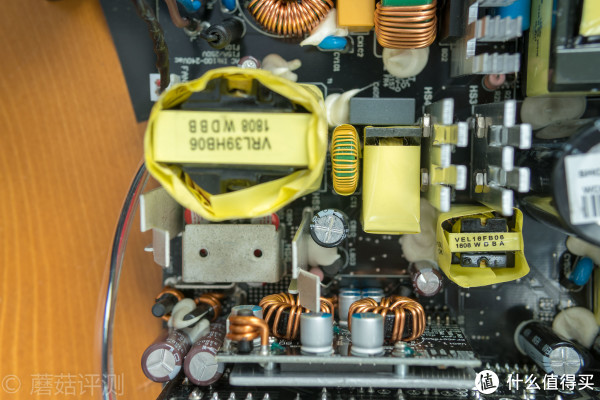

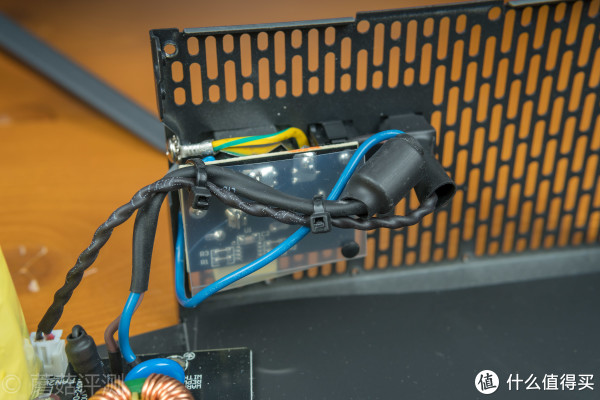

▼在电源的输入部分，还有套有屏蔽磁环，各种绝缘、热缩、双绞都挺不错的

▼电源的EMI部分，零件齐全，做工精细

▼EMI后面是两颗整流桥，其中间是巨大的铝制散热，在整流桥和散热支架，还涂了导热胶

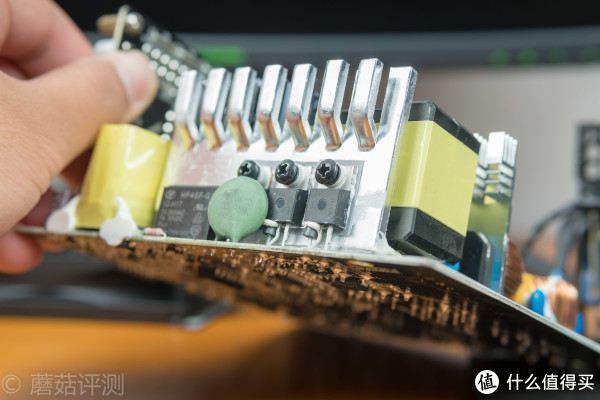

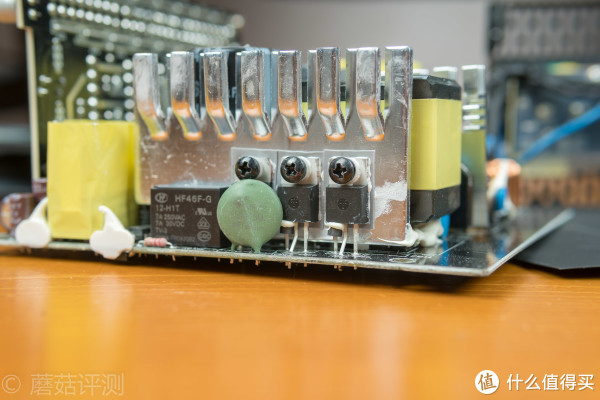

▼再后侧就是主动PFC电路，用于提高功率因数，提高电源的转换率。这个最硕大的铝制被动散热上固定了两颗管子，旁边的绿色的圆盘是防浪涌的热敏电阻，再旁边的黑色的是一个继电器。在电源正常运行之后，左边的继电器会动作，短接掉防浪涌的热敏电阻，以达到省电的目的。在提高电源的转换效率方面，除了主动式的PFC之外，这种浪费电的小细节也不能放过

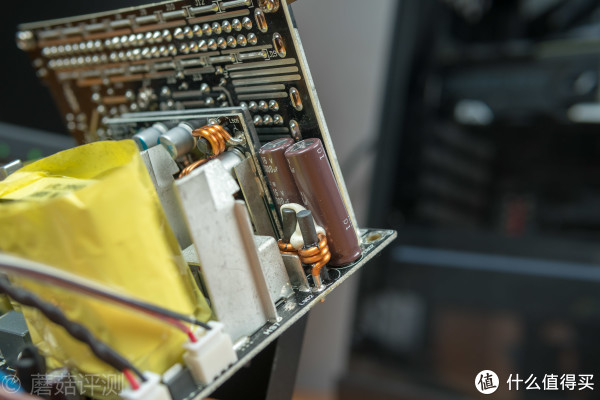

▼在管子的引脚上面还配备了屏蔽磁环，细节好评，说实话，电源内部的许多元件上都能看到屏蔽磁环

▼这两颗管子来自英飞凌，型号是6R125P

▼而在主动PFC后面，有一个最大的电容，这是这款电源的主电容，其品牌是日本尼吉康

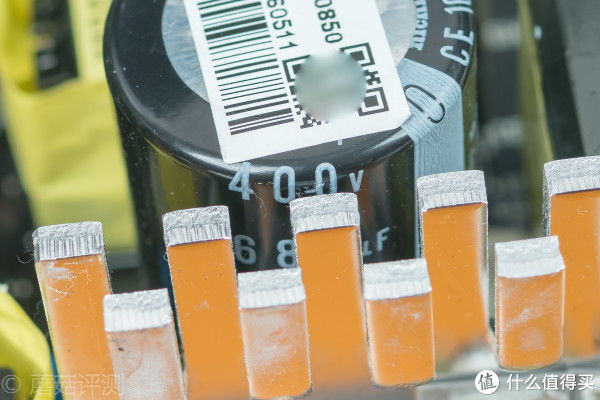

▼主电容侧面印着相关的参数，耐压400V

▼靠近一点可以看到容量，680μF，对于一款额定功率850W的电源来说，完全够用

▼再旁边是全桥LLC架构，高端电源几乎都是这个

▼二次侧在背面，同步整流，一眼就可以看到四根整流管子

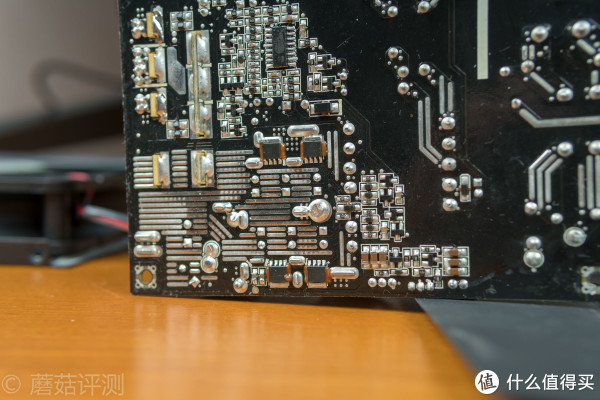

▼这部分的焊点美如画，各种饱满，各种覆锡

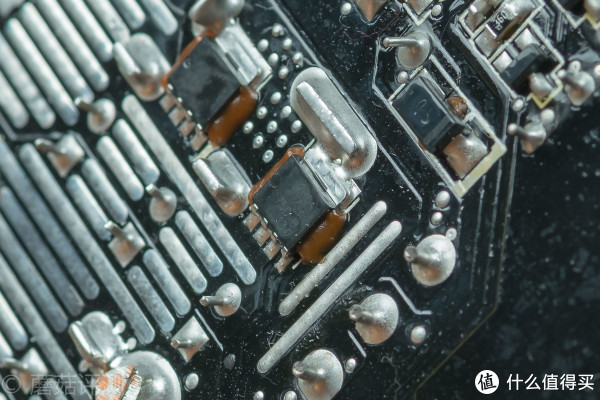

▼整流管是NXP的2R640

▼电源的+5V和+3.3V部分，采用了DC-DC架构

▼DC-DC板子后面同样可以看到一块巨大的散热片

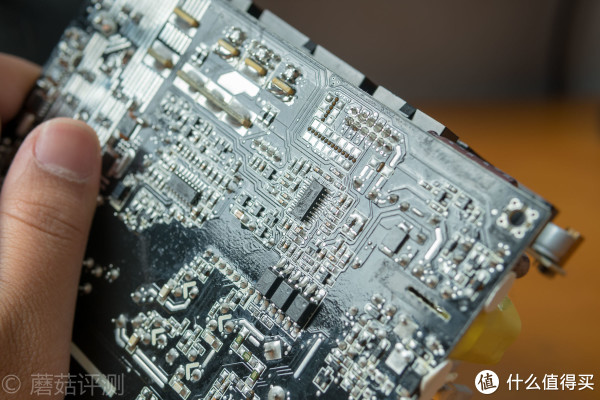

▼电源的主控部分

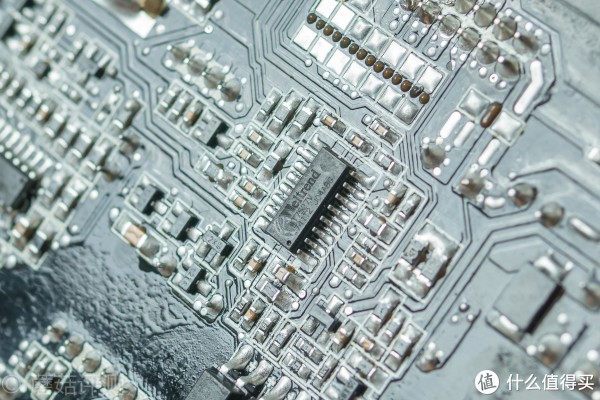

▼伟诠的WT7527，它可以对电源输出端提供过压、欠压、过流、短路等多重保护，保证电源的稳定运行

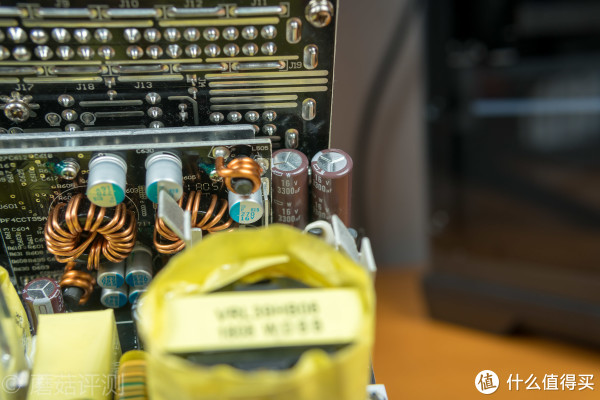

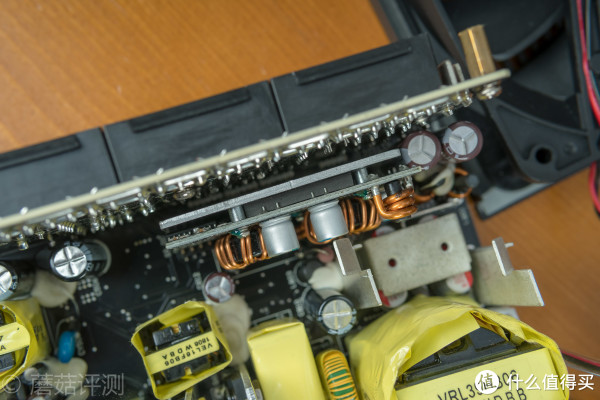

▼在+12V线路输出到模组线的部分，还有两颗长条形的电容

▼耐压16V，容量3300μF，品牌应该是日本的NCC，有熟悉的扁“口”标志

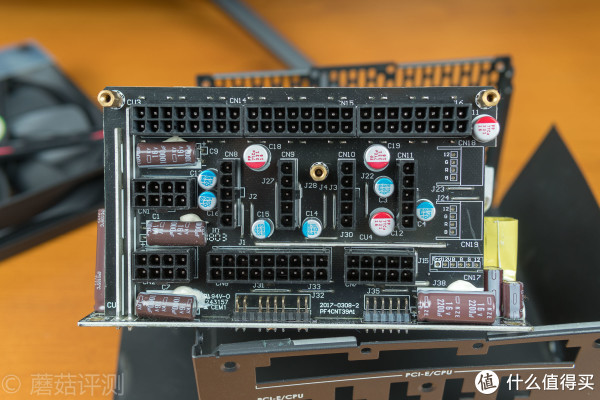

▼在电源的输出模组上，还有一堆滤波电容，有电解电容，有固态电容，看起来这个用料就非常稳！红色的长条形的电解电容是NCC的，也就是日本化工的，红色的固态电容应该是富士通的，蓝色的固态电容没找到

▼模组输出板和PCB板之间采用了无导线技术，直接金属焊接，可以看到这个金属板很厚实，应该是12V的线路。这种直接焊接的技术，可以有效的缩短电源长度，并且更加可靠耐用

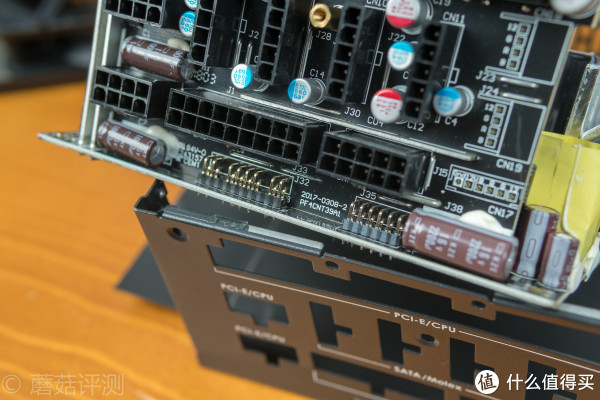

▼而在模组输出板的底部，还有一系列排线，+5V和+3.3V可以走这里，电压监测反馈之类的也可以走这里

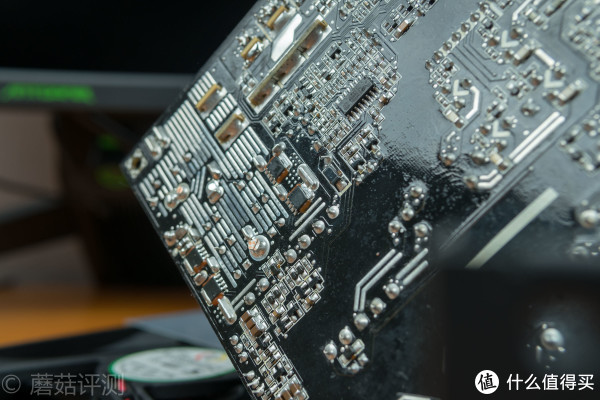

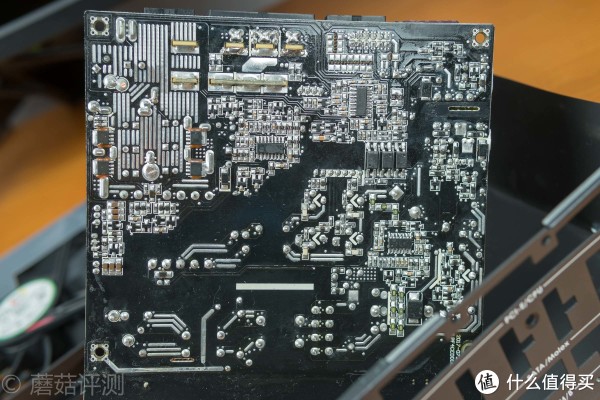

▼最后看看整体PCB板的做工，个人认为还是很不错的，焊点均匀饱满，没有人工补焊的痕迹

▼特别是这种大面积覆锡的区域，看起来很漂亮
