海韵 CORE GX-650电源使用总结(静音|散热|安全性)

【什么值得买 摘要频道】下列精选内容摘自于《搞机那些事儿 篇一：1元1W的全日系电容电源——海韵 CORE GX-650电源拆解见真章》的片段：

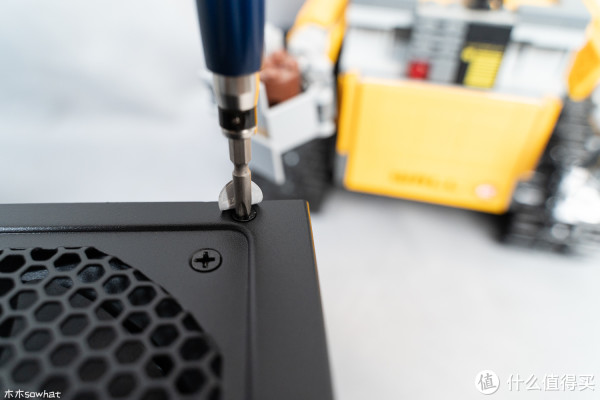

只需要把风扇面最边角的四颗螺丝拆下即可，首先揭开易损贴（友情提示，易损贴撕毁后会影响产品保修），拧掉四个螺丝后，就可以拆掉风扇这一面的外壳了。

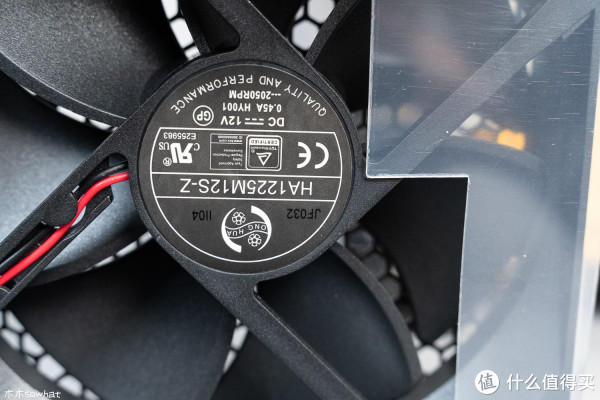

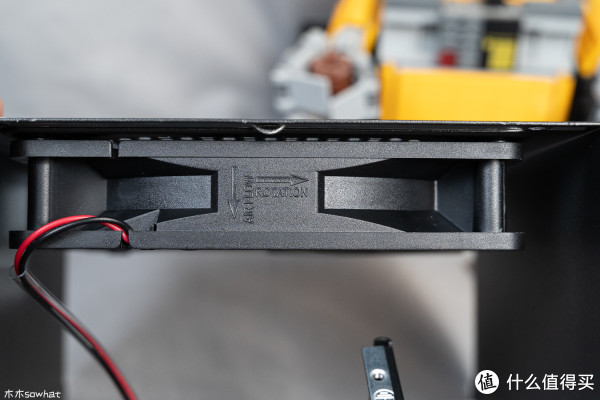

风扇面和电源之间用绝缘塑料隔开，提高了安全性，海韵Core GX-650长度为14cm，12cm是其所能容纳的最大规格风扇，采用的风扇为鸿华所生产型号为HA1225M12S-Z的12cm七叶散热风扇，DC12V 0.45A供电，转速2050，镰刀式扇叶的设计在保证风量同时还能起到一定的静音效果，保持电源运行的安静。

风扇电源线上还套着透明绝缘塑料管，这个细节还是很赞的。

海韵Core GX-650的内部结构如下，元器件分布比较规整，也保持了一定的间距，得益于Free Cable技术的应用，整个PCB上除输入电路外，无其它飞线， 不仅看起来更清爽，散热及安全性也更好。

有意思的一点是电路板内部连接不是用印刷电路，而是类似洞洞板那样由金属线连接，个人理解是相比印刷电路板更稳定、更耐久，通过大电流的能力更强。

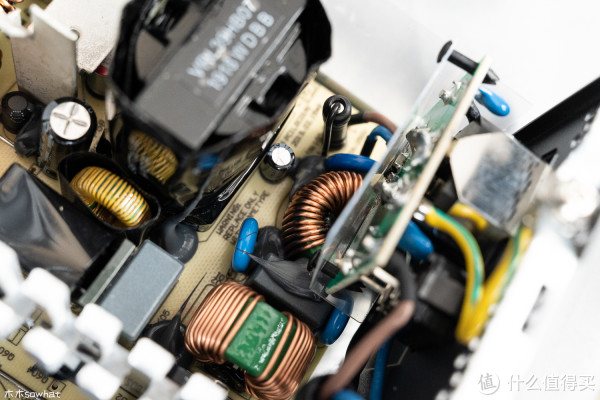

一级EMI位于电源输入插座后方，上面覆有绝缘塑料挡板，焊点饱满，下面则是两枚电感，电路板后面同样有越远塑料板。

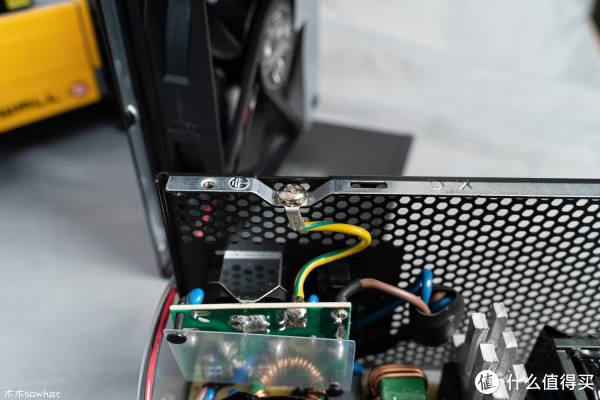

通过一根黄色电源线将地线和整个外壳连接在一起。

采用主动式PFC电路设计，主电容为Nippon Chemi-Con 日本化工的400V/390μF/105℃。
主电容上有一个有二维码和条形码的标签，这是海韵采用的CHROMA MES系统，上面是MES系统对应编号，从进厂、生产到成品皆有完整的记录，提高质量管控。

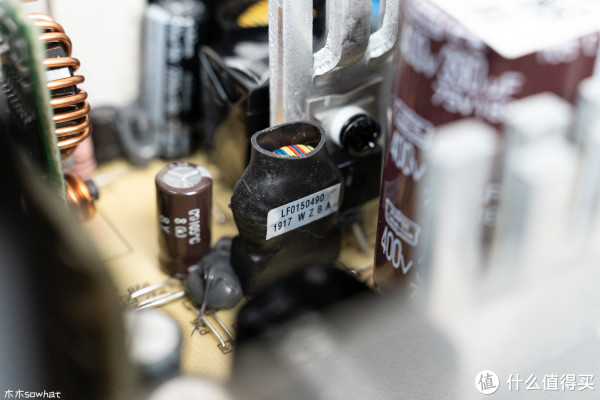

主电容旁边用绝缘材料包裹着的电感。

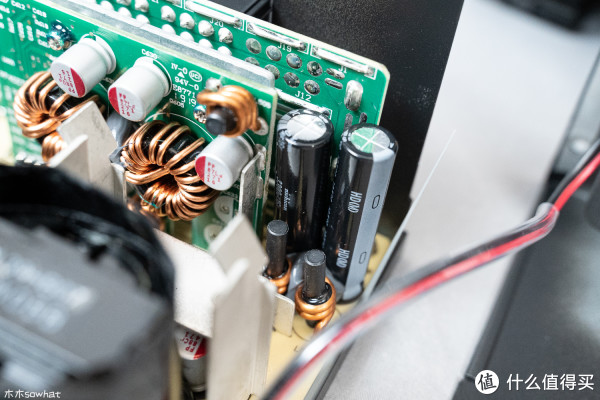

12V同步整流电路后面除了日系固态电容外，还有磁棒电感+2颗尼吉康的3300μF/16V电解电容，电源上不少红色的固态电容，为日化PSF系列低ESR长寿命固态电容。

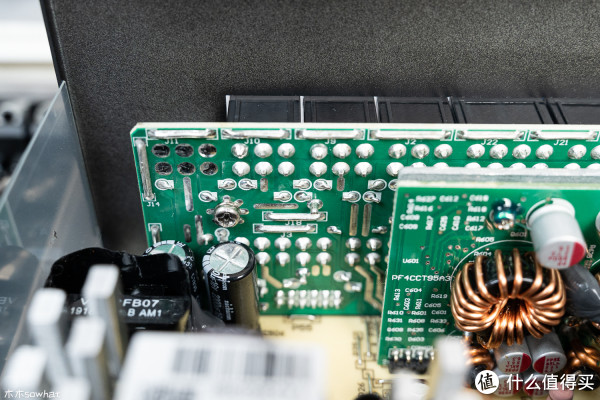

这里左边依然是两颗尼吉康电容，后面模组接线板焊点清晰饱满，大厂的做工没得挑。

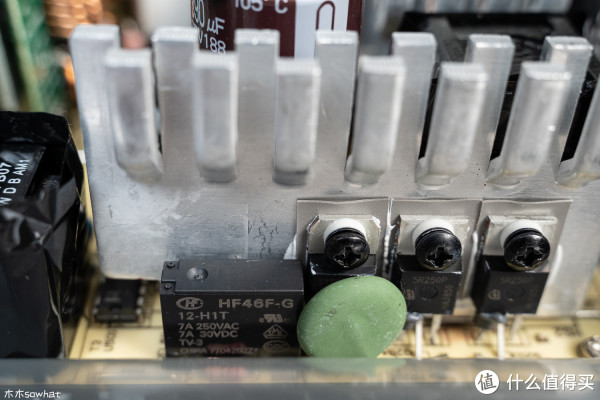

PFC级，两颗PFC MOS为英飞凌5R250P。PFC二极管为绿皮NTC热敏电阻和HF46F-G继电器，这两个元件为浪涌抑制器件，是中高端电源必不可少的元器件。

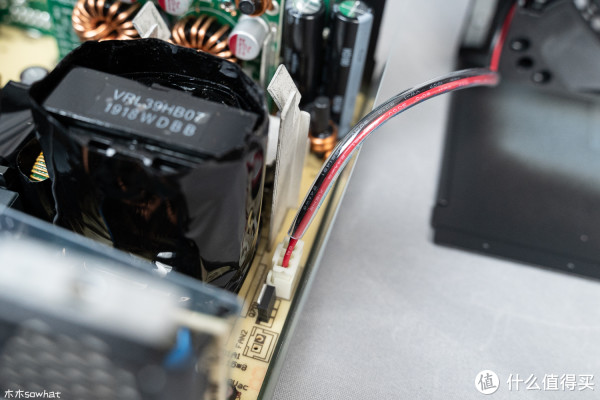

主变压器。

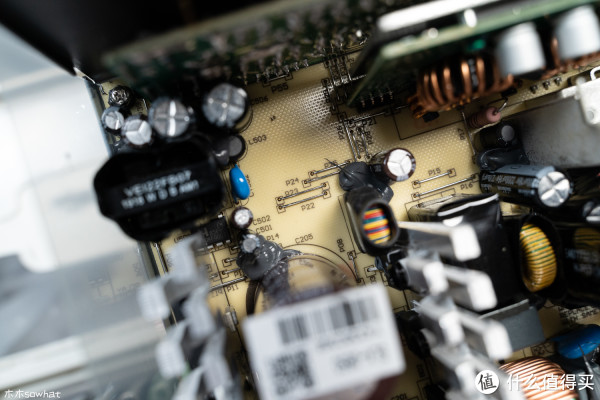

辅助变压器。

楼主的电脑配置为I7-8700K+GTX1070，装机测试时，低负载时很安静，高负载跑测试或者打游戏也完全没有问题，没有啸叫或者自动重启的现象，使用时电源的温度也比较低，可见功率没有虚标，金牌电源转换效率高自然发热也小。

如果按1元1W这个选择电源的底线来看，海韵 CORE GX-650目前的售价刚好达到这条底线，但海韵显然不仅仅止步于做一台合格产品，经过拆解，发现海韵 CORE GX-650确实如宣传所言，采用全日系电容，且做工不俗，其多年设计、生产高端电源的实力也得以体现，再加上全模组、80PLUS金牌、7年质保、100V-240V宽幅电压、12V&5V&3.3 V波动小于4%、海拔5000米内可正常使用、海韵智慧型温控技术S2FC等等的加持，让这款电源有着远远超出1元1W的性价比。
