打开正面面板。

露出无线充电线圈、电芯和PCBA板。

PCBA上的芯片集成度较高，外围简洁。

无线充电线圈和隔磁片。

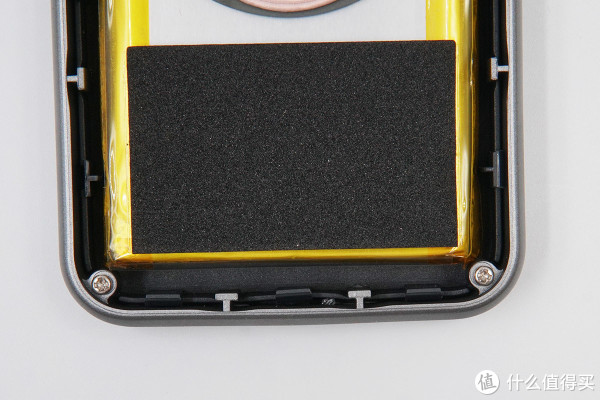

下方电芯上贴有一块黑色泡棉。

将产品主体从后壳上取出。

PCBA分上下两层。

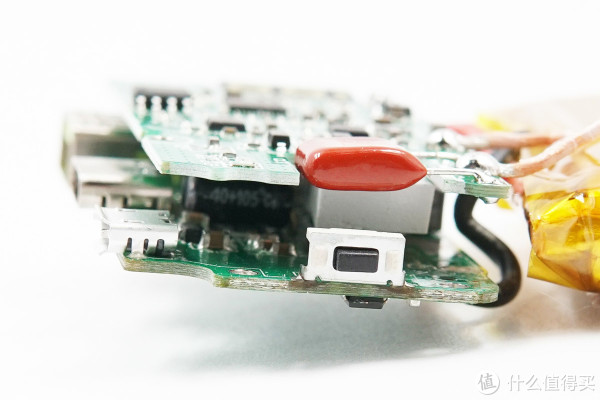

两层PCBA通过排针保持连接。两块PCBA分别对应无线充和移动电源部分。两块板中间夹有充电接口。

侧边为电源开关按键。

锂聚合物电芯上印有参数：XL，10000mAh，3.85V，38.5Wh，属于高压电池。

无线充线圈特写。

将两块PCBA分离开来。

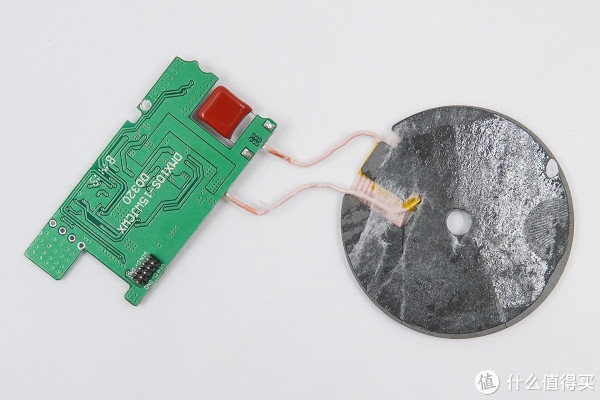

无线充电PCBA背面没有任何元器件。

无线充电PCBA正面只有几颗必要的芯片，集成度高。

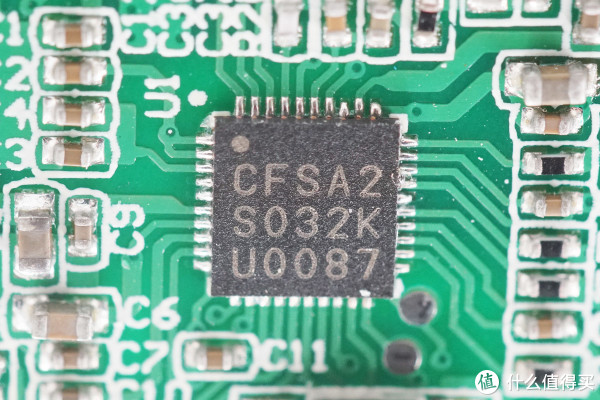

无线充电主控IC，丝印CFSA2。充电头网从业界了解到，这是江西联智的SOC主控芯片CWQ1000。CFS代表联智，A2表示CWQ1000 QFN封装芯片，下面两行是封装批次号和晶圆批次号。

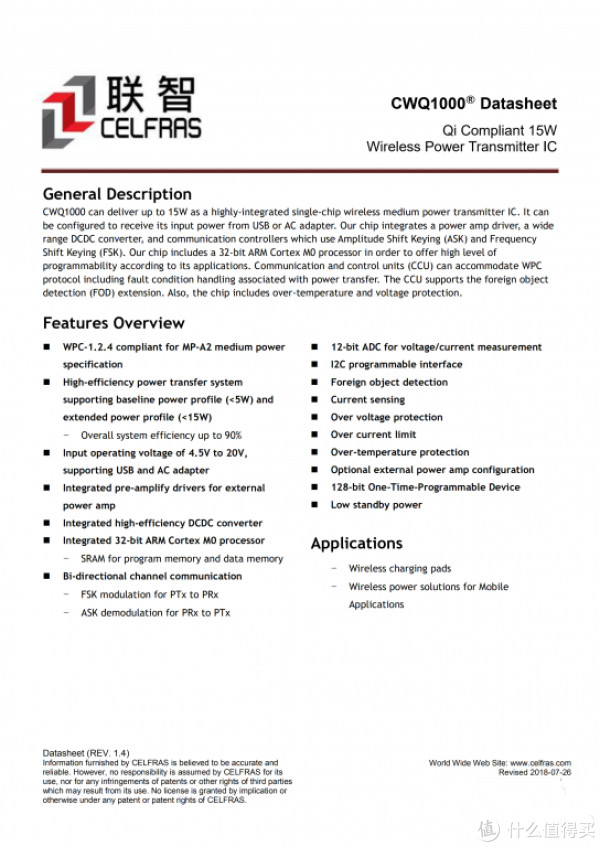

CWQ1000是一颗可提供高达15W功率的高集成单芯片无线中功率发射IC。支持USB或AC适配器输入。芯片集成了功率放大器驱动器，宽范围DCDC转换器，以及使用ASK和FSK的通信控制器。芯片包括32位ARM Cortex M0处理器，以便根据其应用提供高水平的可编程性。通信和控制单元（CCU）可以适应WPC协议，包括与功率传输相关的故障条件处理。CCU支持异物检测（FOD）扩展。此外，芯片还包括过温和电压保护。

XT25F02D存储器，用于存储充电配置。

VS3622DE 双NMOS管，用于无线充电线圈驱动。

两颗威兆MOS场效应管，VS3622DE，双MOS。

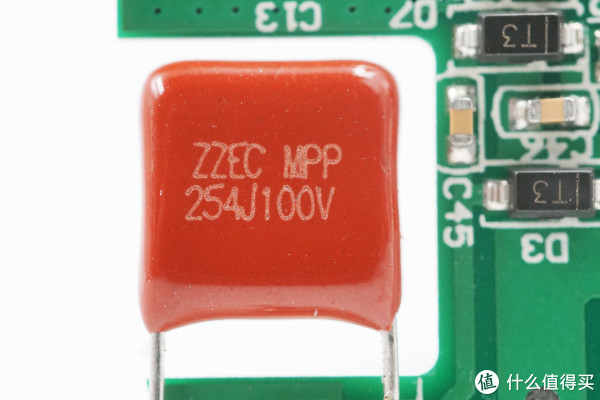

科雅无线充专用CBB电容。

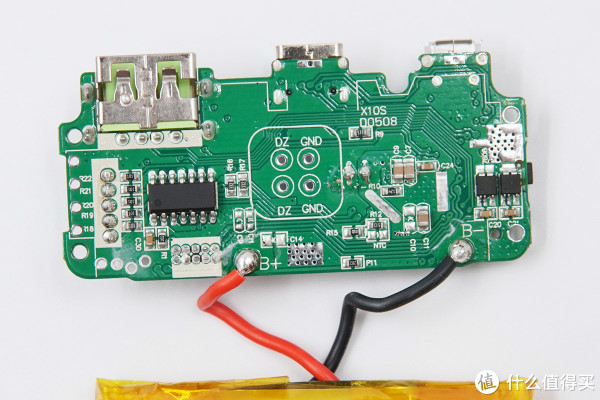

再来看移动电源部分的PCBA，芯片主要分布在正面。

背面只有几颗芯片。
