【什么值得买 摘要频道】下列精选内容摘自于《黑群晖组建指南 篇五：未实施的魔改—酷冷小魔方机箱晒单》的片段：

▼盒子就是四四方方的，包装箱的尺寸为320*330*290（单位MM）。

▼打开后采用传统的泡沫包装固定。

▼前面板是洞洞流，网状的前面板，保证了一定的散热性能。正面的酷冷LOGO，同时也是机箱的开关按钮。

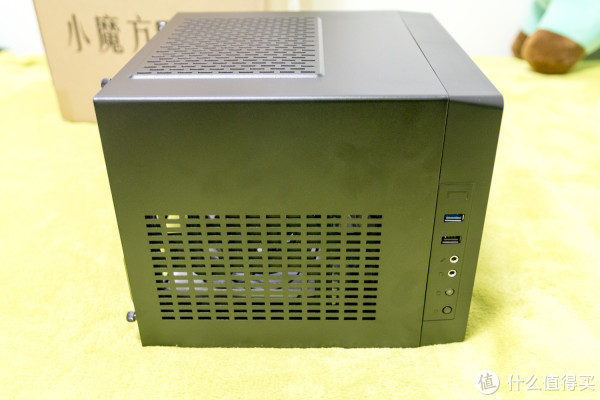

▼I/O接口放到了机箱的左侧，分别为USB 3.0*1,USB 2.0*1,耳机与麦克接口，重启按钮等。以及一个没过滤网的散热口。

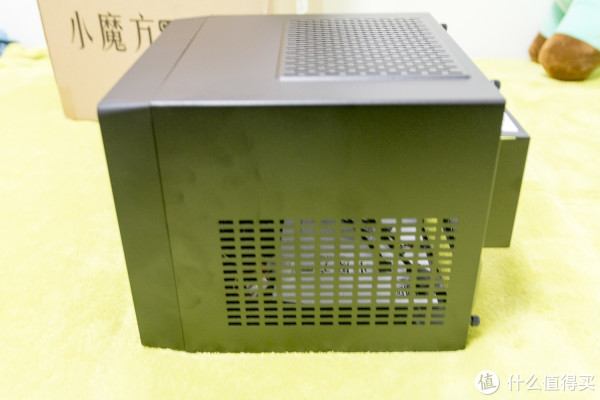

▼机箱右侧则只有一个面积更大的散热网，并且同样是没有过滤网的。

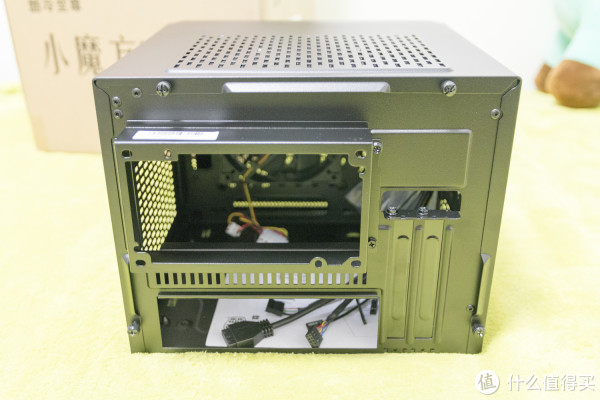

▼尾部设计，主板放置在底部，电源突出，通过电源固定支架进行固定。同时支持两个全高的PCI-E卡。其实这个大小，也就只能安装一块标准显卡而已。

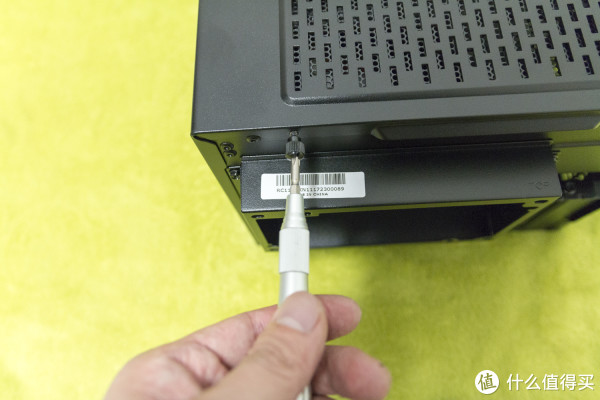

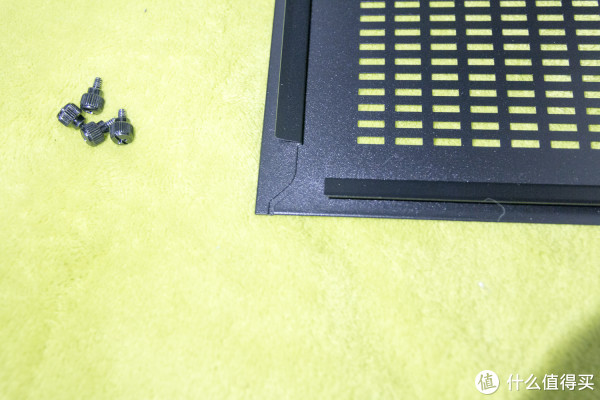

▼机箱的外壳固定螺丝是支持手拧的，只是需要挺大的力气，用螺丝刀会比较省力一点。

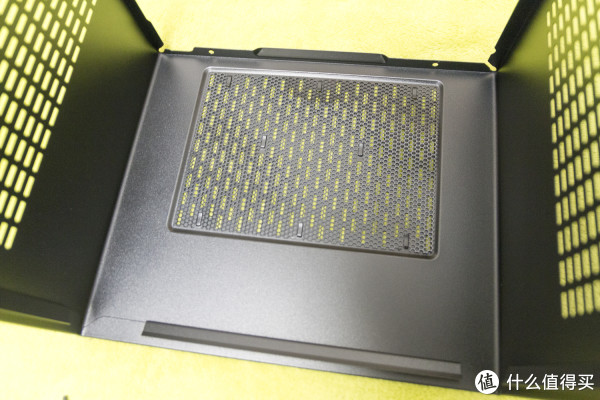

▼外壳的顶部散热口带有过滤网。

▼机箱板材其实比较薄，外壳通过4个螺丝固定在机箱框架上。

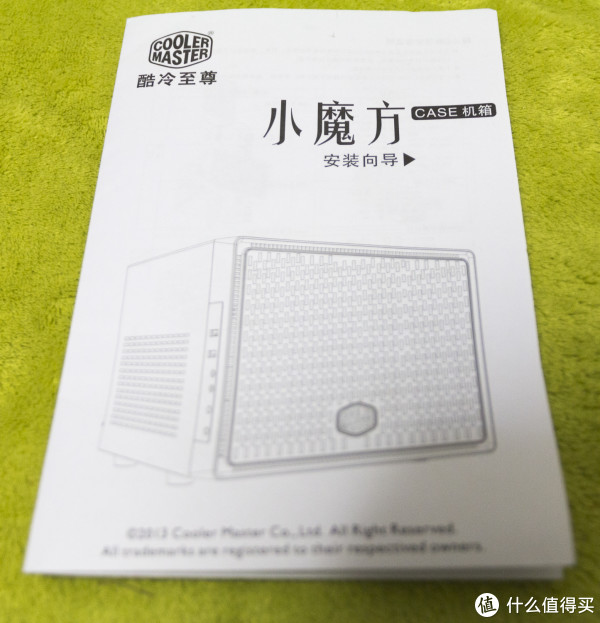

▼辅材配件等，以及这一本说明书，都是放在机箱内部的。

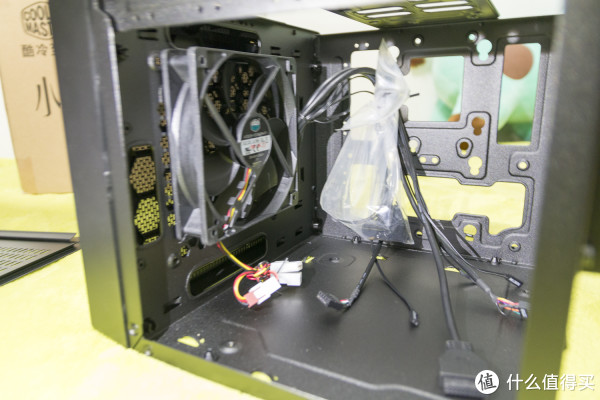

▼机箱自带了一个12CM的散热风扇，整个机箱也仅能安装这么一个散热风扇而已，且CPU散热器仅能使用比较薄的下压式散热器，因为在散热器上方，就是电源位。

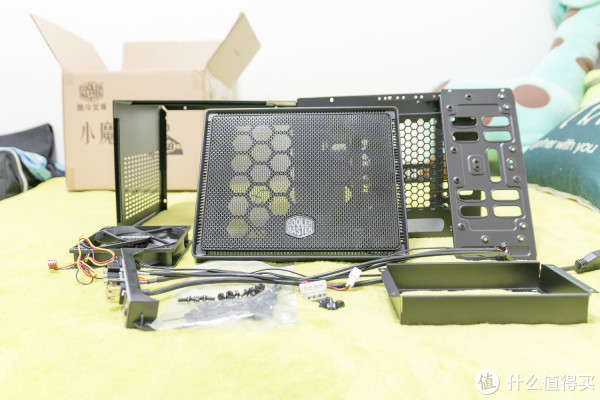

▼为了魔改，我把整个机箱能拆开得都全部拆开了，为了测量尺寸做魔改的计划。

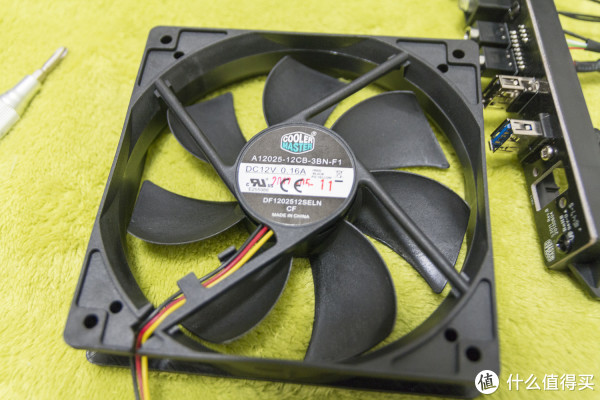

▼附带的12CM风扇是3pin的普通风扇，12V0.16A，无灯，就是个最一般的风扇。

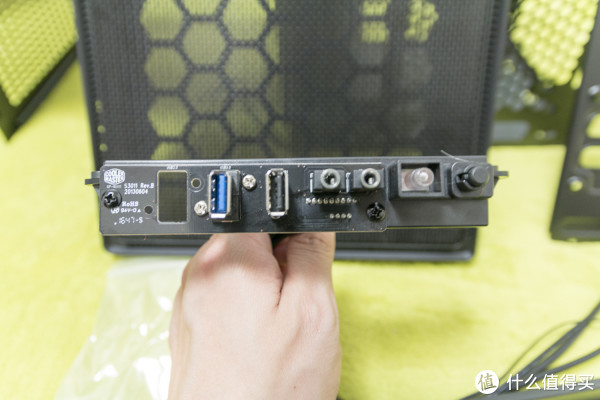

▼I/O面板也被我从前盖板上拆下来了，主要是为了看整个前面板的位置，是否可以安装硬盘笼。

▼这是原则的硬盘挂架，支持2块3.5寸硬盘，其实，这个机箱原生就可以安装4块硬盘，但它并不符合我的要求，我希望的是能装上笼子，实现硬盘比较轻松地更换。当时计划使用定制铝板替换这块支架，把硬盘笼固定在这个位置。

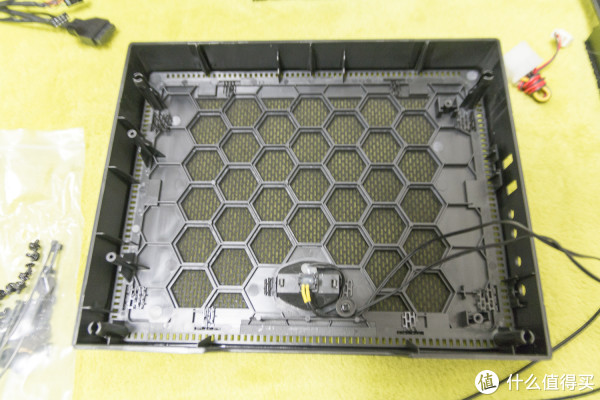

▼机箱的前面板，测量了一下LOGO开关的位置，高度对硬盘笼并没有阻碍，还是比较完美的。

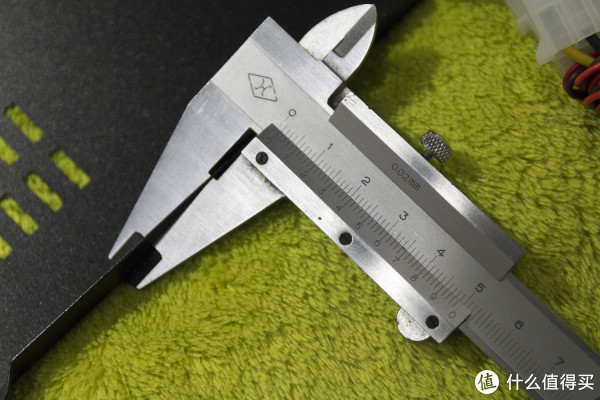

▼因为是低端机箱，所以整个机箱的质感都很一般，感觉很轻薄，测量也基本证实，板子仅0.6厚左右

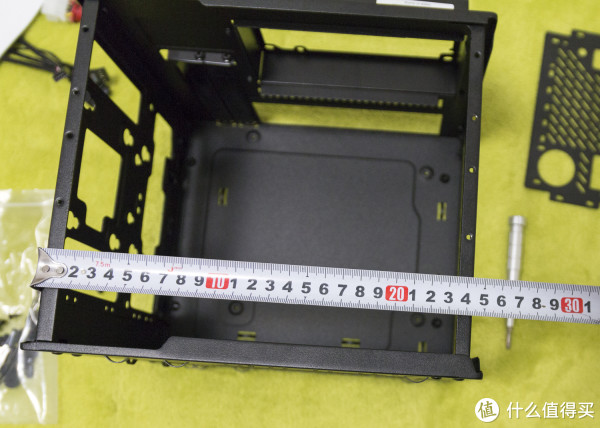

▼测量了一下内部的尺寸，确定如何安放硬盘笼，机箱内部宽度为24CM

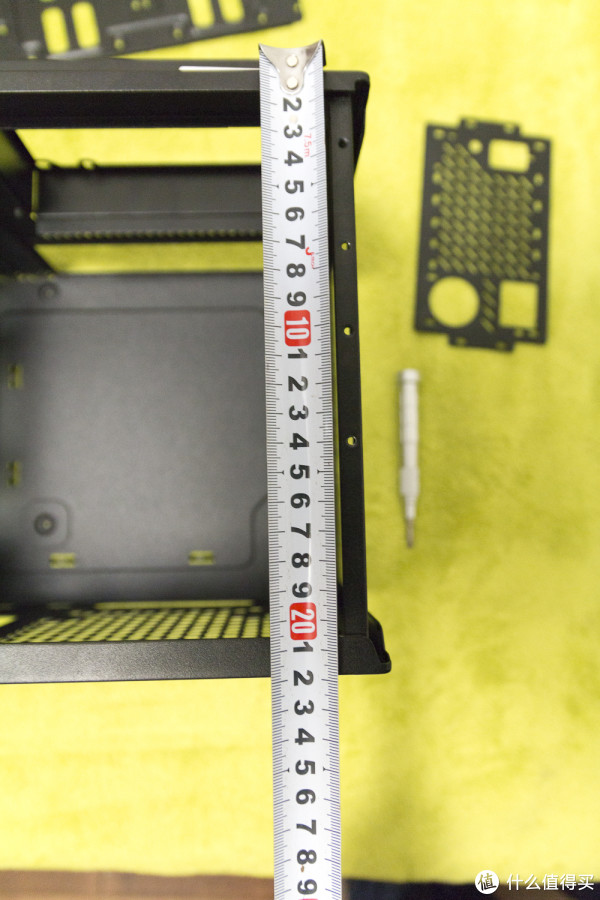

▼前后净深为21CM

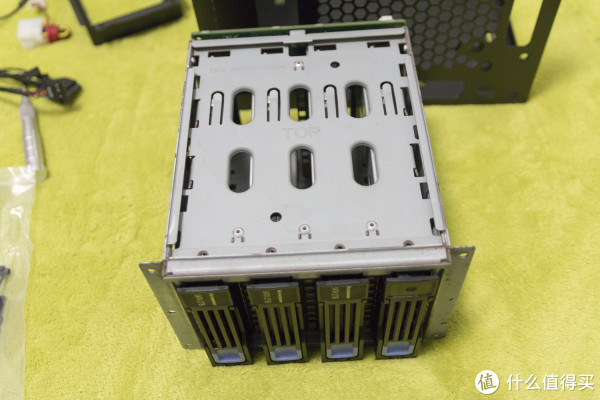

▼同一时间我购买的硬盘笼也到货了，服务器上使用的东西，做工就是很稳，虽然是二手的，但笼子的整个做工，相当的扎实。
