iKBC C104 机械键盘安装介绍(外壳|主板|键帽)

【什么值得买 摘要频道】下列精选内容摘自于《我就是我，不一样的IKBC》的片段：

    G-104和C-104都适合动手能力强喜欢折腾的人，拆开了看看，折腾起来。

    先把键帽都拆了

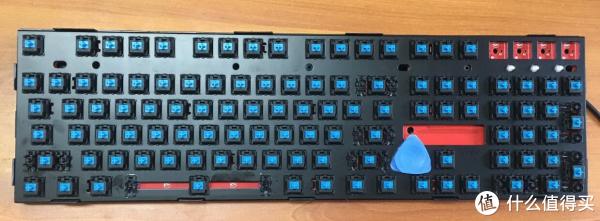

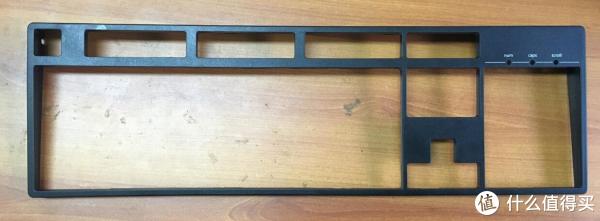

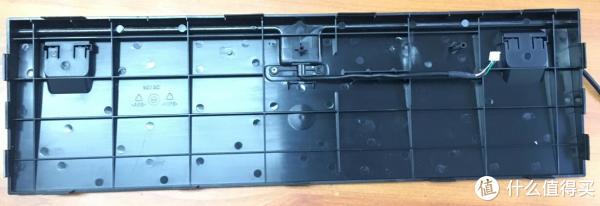

    拆外壳，外壳没有螺丝，还挺好拆的，键盘一圈都是卡扣，用一个拨片就能撬开。

    键盘主板使用红色PCB，双面布线，中规中矩。预留的LED接口是背焊锡堵住的，这个完全可以避免，正版在做波峰焊时，为了避免标贴的元器件掉落和轴体塑料部分的融化，会做一个工装保护起来，这个工装完全可以制作到保护LED过孔的，由于生产工艺的疏忽和设计人员的大意，给我们DIY带来了很大的麻烦。

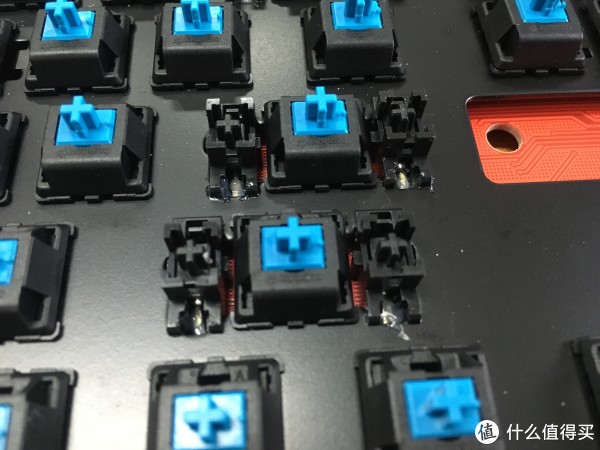

蓝色需要保护部分，黄色是LED的焊接过孔。

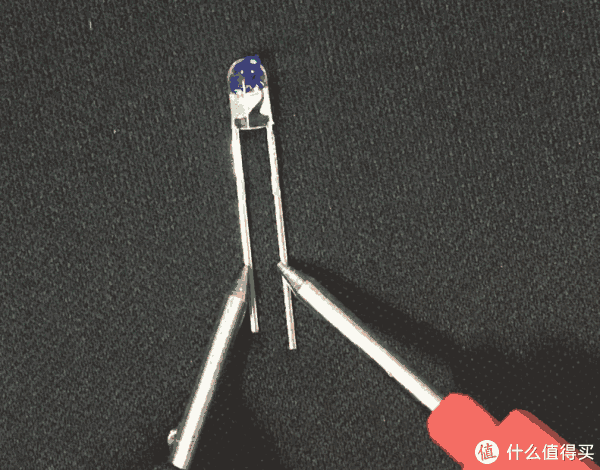

    准备的发光二极管，大小是3mm的，腿长的是正极，对应PCB上的方形过孔，腿短的是负极，对应PCB的原型过孔。测了一下LED灯接口的电压为4.11，限流电阻为471，焊了一个灯试了一下亮度，感觉太亮了，我把电阻换成152的了。

    下一步就是通过孔，104个灯，每个灯两个过孔，一共208个，按吸锡器按得我大拇指都抽筋了，就是因为生产时的一个小疏忽……通完过孔用刷子把PCB上的锡渣清理干净。

    先焊上几个试一下，点亮了，没问题。

    继续把剩余的焊上，灯光的颜色根据自己喜好随意选取就行了，焊接比通过孔可要轻松多了。

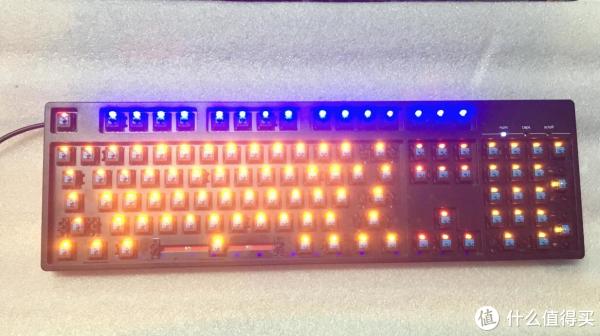

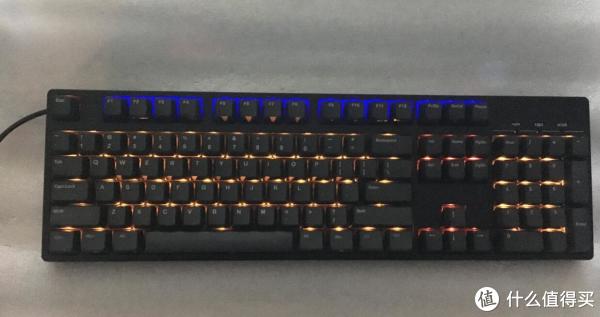

    灯焊完了上电看一下，没问题，都亮了，装上键帽灯光暗的多了，手上没有透光的键帽，这样用也不错。右上角的四个键的电路也是完整的，可以加上灯，但是装上壳子也看不到，没有什么意义。

    折腾了一晚上总算弄完了，没有什么技术含量。C-104这款键盘不太适合改灯，效果少，键帽不透光，最重要的是灯不能关。自己动手的乐趣不是文字可以描述的，有兴趣自己动手试试吧。
