正面包装与增强版一致。

背面是各种核心卖点罗列。

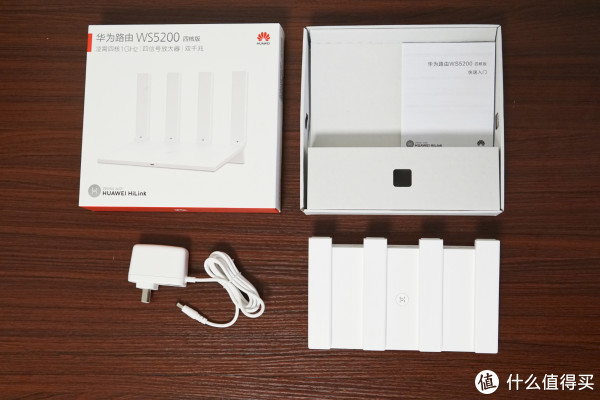

包装很简单，电源、主机和说明书，没有附赠网线。

电源额定功率为12V/1A，双频路由功率很少低于10W。

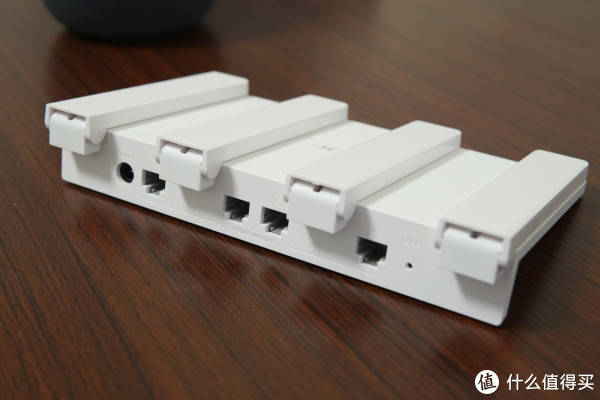

四根平板天线可以折叠起来，能放入弱电箱中。

与前代的外观一致，极简白。

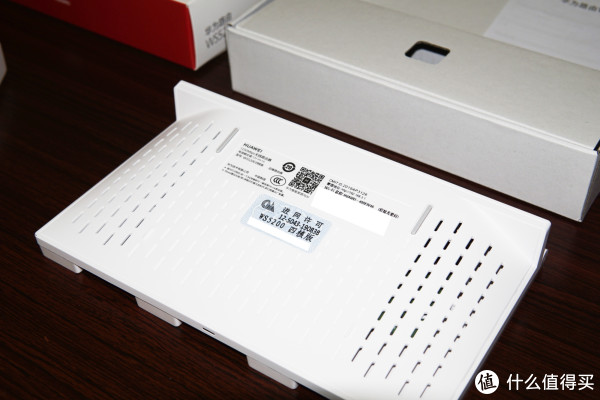

背面两侧具备散热孔，但密度不大。

内部构造：

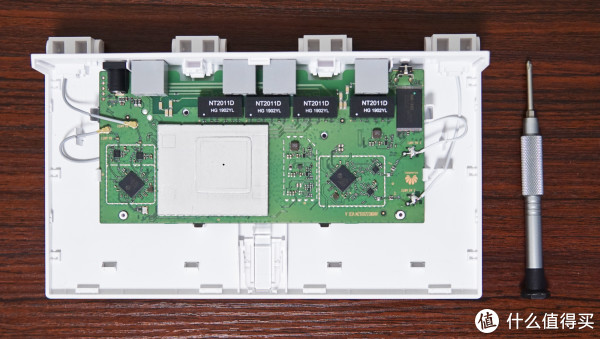

内部做工较扎实，处理器有屏蔽罩，四颗信号放大器清晰可见，已经超出200元价位的水平。

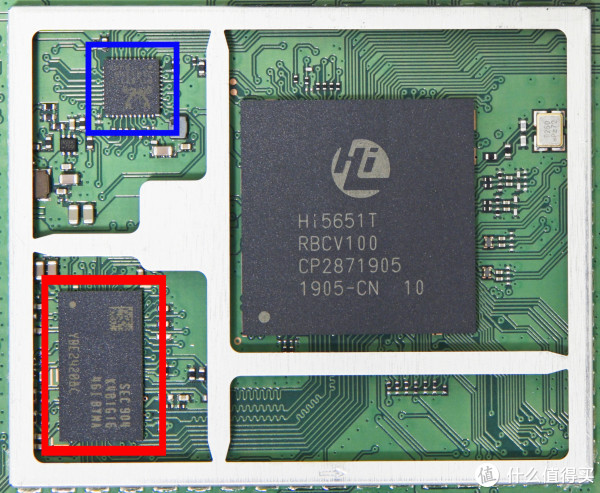

中间最大的芯片为处理器，型号是Hi5651T，四核1GHz，荣耀Pro2 的同款主频更高，为1.4GHz。。虽然主频比荣耀Pro2低，但WS5200四核版上不需要负责USB3.0传输，因此负载更低，而且价格也相差近30%。

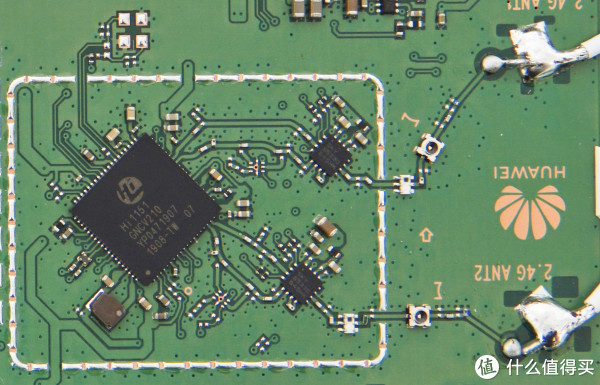

整个电路一共有四个独立供电模组，一组位于屏蔽罩内、两组位于2.4模组旁，还有一组在ROM旁。位于2.4G模组旁的应该是给四核CPU独立供电的。虽然屏蔽罩内的供电模组离CPU更近，但却是给5G模块供电的。因为5G模块功率较大，而它附近除了这一供电模组外，并没有其他供电模组。

处理旁边红色框为RAM，容量128MB，蓝色为螃蟹的千兆交换机芯片。为什么要外接一块交换机芯片？从电路排布猜测，凌霄四核原生支持3路交换机，额外接口需要外接芯片，但为了一个千兆接口而增加一额千兆模块，成本并不划算。
