背板

总结下：原来我以为背板是个CNC或者冲压件，结果看上去应该是铝铸造件，而且这个铝材质很软，软的像廉价的机箱侧板，背面有很多橡胶垫，是用于支撑背板的，背板本身强度其实是不足以用来防止PCB弯曲的，只能保护一下背部原件，如果没有那些橡胶垫，用手按一下镂空的部分，就会陷下去。（防止PCB弯曲的功能交给了中间的支架，所以整卡的结构强度是没问题的）

仔细看下

方形的凹陷是用于原件避位的，而圆形的凹陷很浅，更像是加工过程中模具的痕迹。而这种痕迹在塑料件中常见，不可能出现在切割和冲压件中。

手头有一个CNC品用于对比，可以清楚看到CNC标志性的走刀痕迹

沉孔

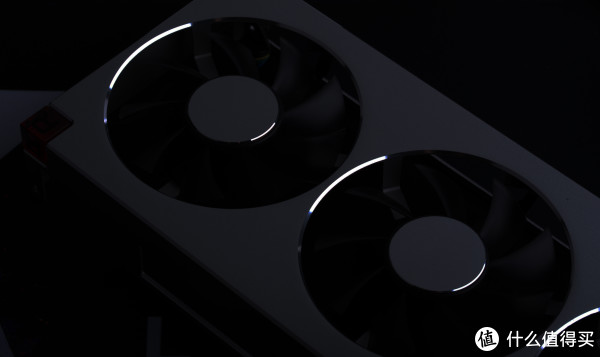

无处不在的高光

无处不在的高光

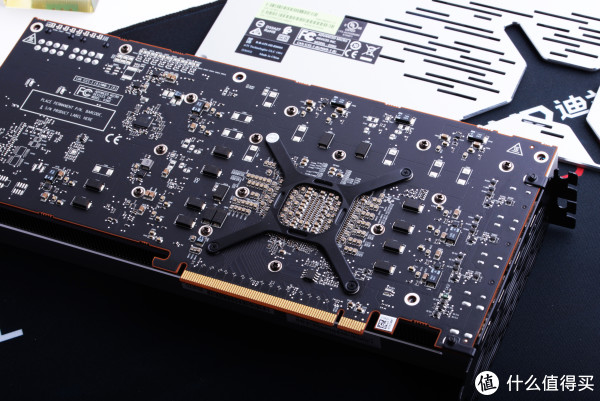

看下背部PCB

反正就是理工男看着很舒服的那种

上盖，上面展示的那一套批头，竟然没办法开……

最小的头都比这个内六角大

拆了上盖四周的螺丝竟然还是打不开，发现是挡板压住了上盖，其实我觉得这很不科学，大家可以发现RANEON 7这片PCB是个越肩设计，虽然不是很高，但是也是超出规范的，那为什么在厚度上还这么严苛，一定要标准双槽，要知道这个卡是不支持交火的。

同样小型的圆形凹陷

加强筋

确实无处不在的高光

灯的模组只能从外面装入，因为其尺寸刚好卡住这个角，灯的制造同样要求精度很高

鳍片

这组鳍片是我见过的最复杂鳍片组，使用3×8015风扇，风扇嵌入鳍片之中。

斗胆瞎说：如果让我来选的话，我会选择10mm厚度风扇，将鳍片高度增加，风扇直径放大，至少是2个90mm和1个80mm。鳍片尺寸-热管（均热板）数量-风扇的尺寸数量，三者需要平衡，从RADEON这组复杂的鳍片来看，成本肯定高一些，要说前期是卖一片亏一片可能是夸张了，但是应该确实没赚什么钱。

这张卡的设计与大家看到的三风扇显卡显著不同，大家应该有印象，所有非公显卡的鳍片中间肯定有一段，或者是两段空白，那是给热管弯曲留出的空间，而这张卡避开了这样的设计，将鳍片布满整张PCB，这样设计的缺陷是要么采用昂贵的整块均热板，例如RTX2080t，要么压扁热管，并且热管不是穿过鳍片，而是贴在鳍片表面。i

本来想试着将这组鳍片建模，再计算下尺寸，但是这组鳍片实在是太复杂，逆向建设非常吃力。

均热板+热管的奇怪组合，友商的2080ti应该是全尺寸均热板，据说很难拆，毕竟网上没找到完全拆机图。

中间这根热管不是不小心做短了，这是LED灯的接口避位。

均热板的尾部

在回来看PCB

保持PCB强度的是这块黑色的中框

几乎所有 元器件都有避位

同时我发现PCB上有空焊，要知道次RADEON 7就一款，可能真的是从专业卡上降级而来。

同时这个导热材质我没敢去动它，毕竟没有替代品。

番外一下，这次不仅借到卡，还接了相机，就差借钱了，所以顺便拍下手头一颗CPU，跟之前那个长的不一样

人类科技的顶尖产品之一：CPU（之一其他：喷气发动机还有啥…… ）

放大2张
