爱国者M0331延长线插座怎么样好不好(性能)

【什么值得买 摘要频道】下列精选内容摘自于《居家旅游好帮手——爱国者M0331PD型延长线插座体会》的片段：

重量

这款产品总重约313g左右，体积小巧，带有延长线，是居家、办公、商务使用好帮手。

三围

爱国者魔方插座主体部分三围62mm不到的等三围大小，非常小巧，放在手里可以一手掌握，同时也方便收纳携带。

插头

与常见的三角形或者方形插头不同，aigo爱国者采用圆形插头，插头表面带有“TOP”商标。

插头金属部分无磁吸反应，应该采用了导电率高的铜质材料，线材与插头连接处有保护套保护，耐弯折使用寿命长。

线材

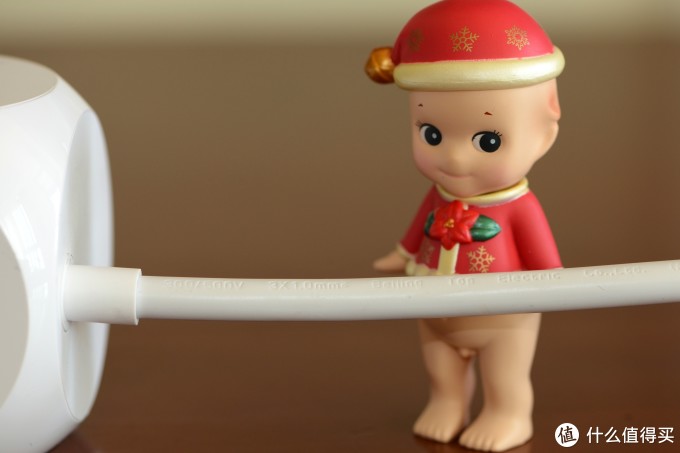

线缆外皮上凹印了安全规格，耐压300V、短时间承受500V的电压使用标识，线芯横截面为3X1.0mm²，符合新国标的标准，生产商为Beijing Top线材北京突破公司。

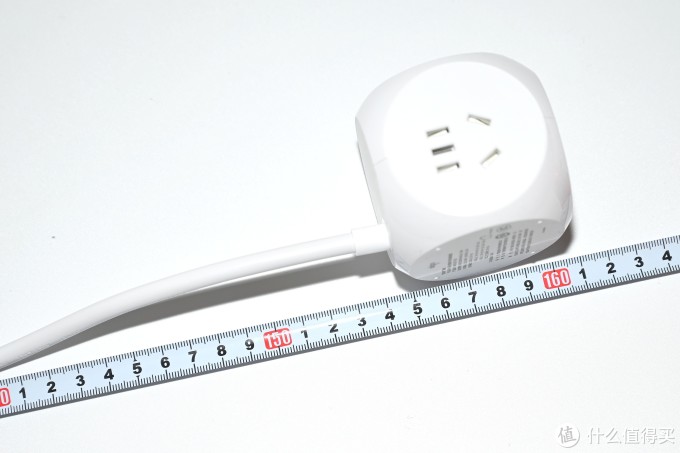

连接线本身不含接头长接近155cm，这个长度适合一般的家庭床头或者办公桌连接使用。

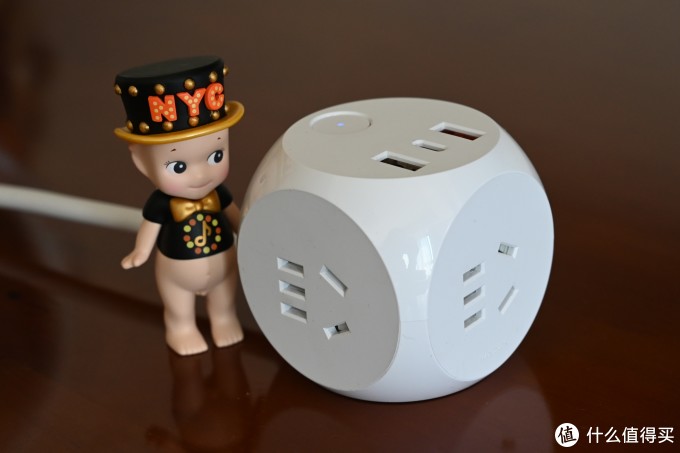

主体

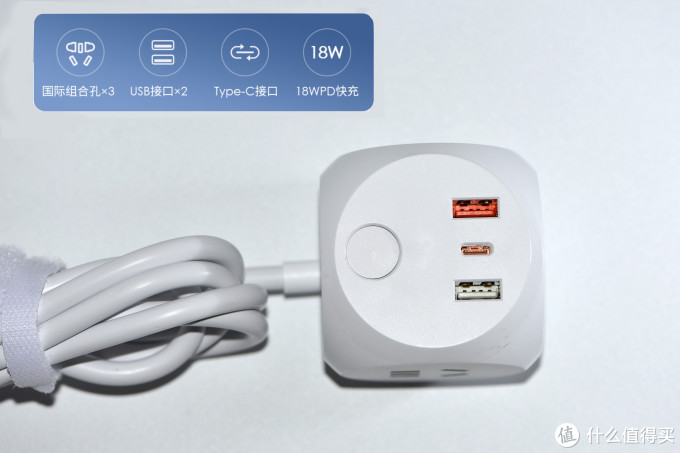

上部三个接口，2个USB-A接口，一个Type-C接口。

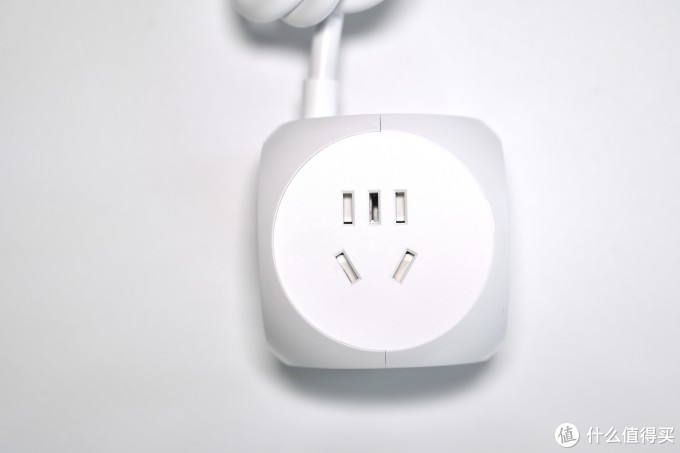

aigo爱国者魔方插座有三面分别带有标准新国标5孔组合插孔，可以为两脚或三脚插头提供电力。组合插孔设计规范，可有效杜绝接触不良的安全隐患。除接地接孔外皆带有安全门，保障使用安全。插座上部设计有2A1C USB输出插口。

底部

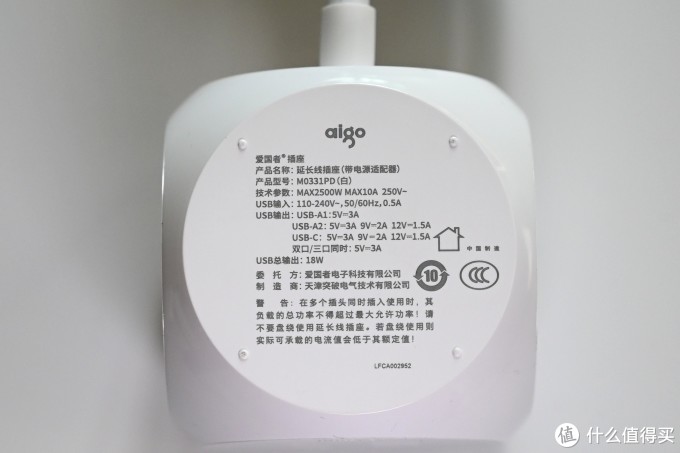

底部如外包装相同，清晰地标注铭牌参数，这里就不再赘述。

魔方插座圆形的底部四角处带有4个稍稍凸起支撑点，这样放置在桌面上可以避免印刷的说明参数被刮磨掉。

开关

魔方插座USB模块上面还设计有开关按钮，使用了轻触式微动开关，控制用电器开启/关闭，通过按压试验可听见内部有继电器通断的声音，无需插拔，轻轻一按就可控制整个魔方的电源通断

在开关按钮中间还带有工作指示灯，方便用户判断当前通电状态，流行的针孔式透光，蓝色光线柔和避免了直视刺眼、伤眼。

三、性能测试

1、接口识别

爱国者魔方插座与常见的USB插线板最大区别是其配置2A1C三个输出口。

图中左侧白色舌片的是常规 USB-A输出口，支持5V3A输出；中间即是其特色安置的Type-C输出口，支持5V3A / 9V2A / 12V1.5A 18W PD快充输出；右侧橘色的A口从颜色上即知其支持快充，同样支持5V3A / 9V2A / 12V1.5A 18W的快充规格，合计最大功率18W，可以支持三台数码产品充电，当然这个功率给三台设备同时供电会捉襟见肘的，毕竟这么小的体积，同时输出肯定无法满足，但其设计思路却吻合了现代的多种充电需求。

2、各接口支持的协议

使用POWER-Z FL001S测试仪测试爱国者 PD魔方插座的接口。

USB-A（普通）接口：仅支持BCP1.2 DCP5V1.5A协议，测试仪一直自动循环读取连续断开重来，也未能读出支持其它协议。

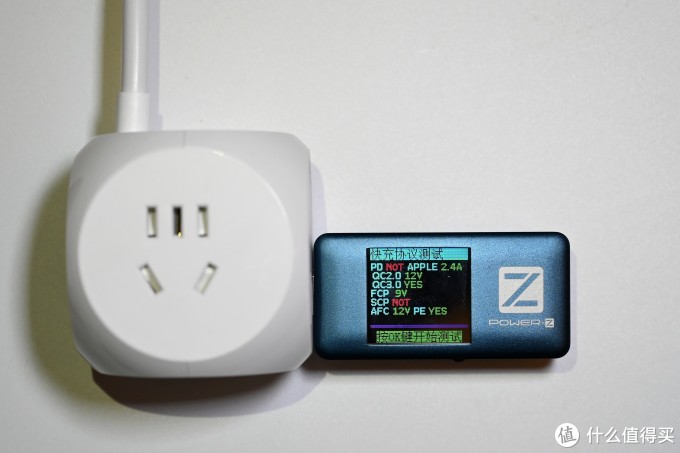

USB-A（快充）口：支持苹果APPLE2.4A、高通QC2.0/QC3.0、三星AFC、华为FCP、三星AFC及PE快充协议，基本上来说主流充电协议都能支持。

Type-C口：与USB-A（快充）口一致，支持苹果、高通、三星、华为等快充协议，读取PDO报文，显示有三个固定电压档：5V3A / 9V2A / 12V1.5A，另外并且还支持两组PPS电压：3.3-5.9V 3A和3.3-11V 2A，标注在仪表右上角。

3、输出性能测试

目的：使用EBD+测试爱国者魔方插座的最大输出能力。

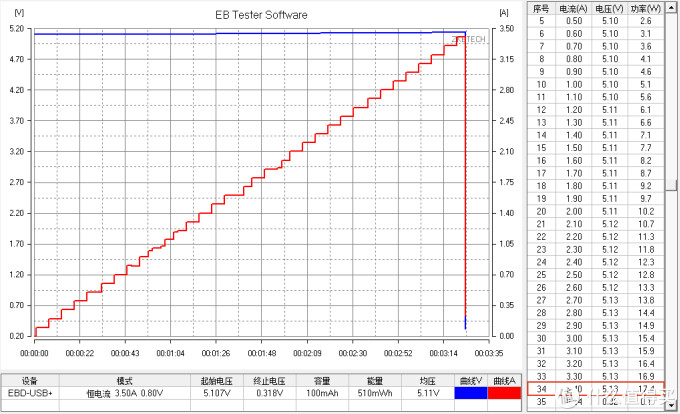

常规A口标注5V3A输出，经测试实际可以输出3.3A，超出则保护电路工作，切断输出。设计略有余量。

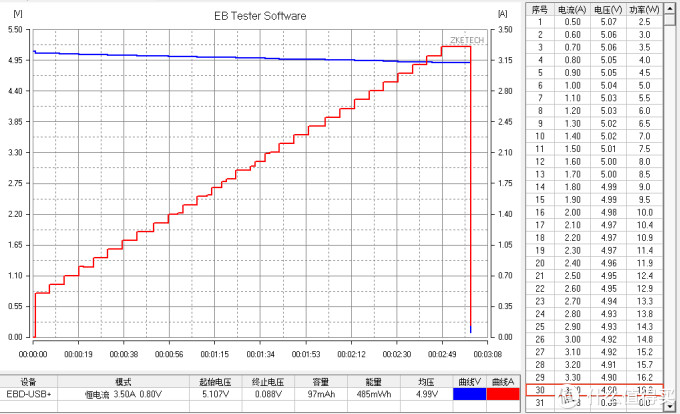

快充A口：5V电压下，电流可拉至3.4A，输出功率17.4W，同时惊喜地发现快充口有线补功能，可提高充电效率。

快充A口：9V电压下，电流可拉至2.3A，输出功率21.0W，同样看出有线补的变化。

快充A口：12V状态输出电流1.8A，功率 21.6W，超过标注的额定功率。

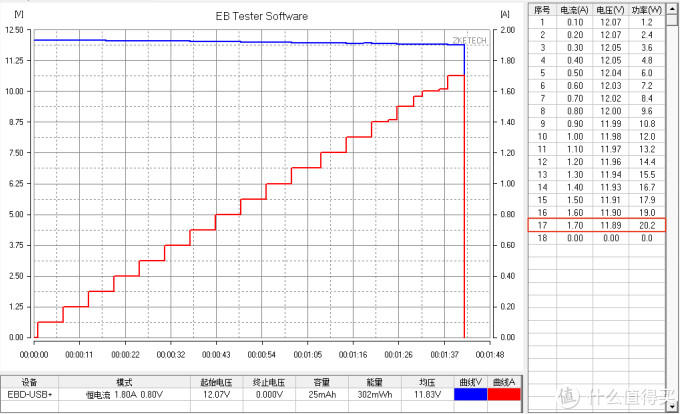

Type-C口：12V典型状态的输出如上，11.89V 1.7A 20.2W的最大输出功率。

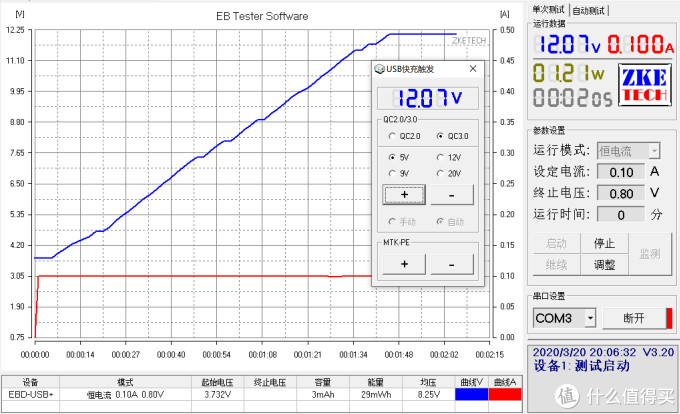

这张图是快充A口的QC3.0状态电压从低到高的触发变化图，说明它具备宽幅的电压调节范围。

四、兼容性测试

1、USB-A口（普通）

iPhoneX支持PD快充和Apple2.4A快速充电协议，使用USB-A口充电，握手Apple2.4A快充协议，输出为5.012V 1.83A 9.16W。

Ipad air2支持Apple2.4A快速充电协议，使用USB-A口充电，握手Apple2.4A快充协议，输出为4.988V 2.344A 11.696W。

华为P20支持FCP和SCP充电协议，使用USB-A口充电，握手FCP快充协议，输出为5.012V 1.802A 9.088W。

2、USB-A快充口

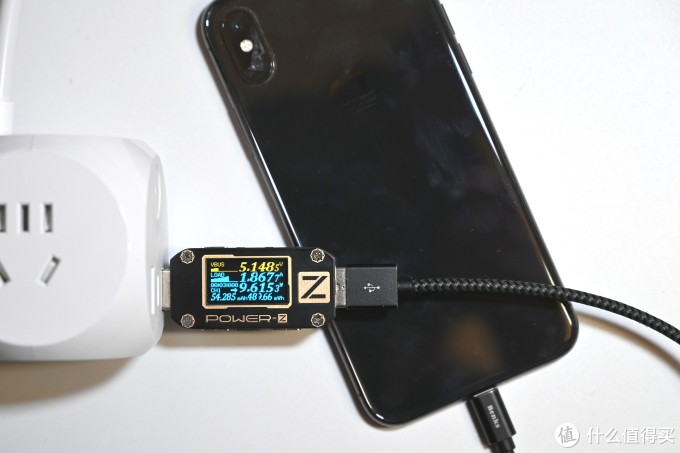

iPhoneX支持PD快充和Apple2.4A快速充电协议，使用USB-A快充口充电，握手Apple2.4A快充协议，输出为5.148V 1.867A 9.615W。

Ipad air2支持Apple2.4A快速充电协议，使用USB-A快充口充电，握手Apple2.4A快充协议，输出为5.162V 2.336A 12.06W。

华为P20支持FCP和SCP充电协议，使用USB-A快充口充电，握手FCP快充协议，输出为9.131V 1.309A 11.95W。

3、Type-C口

iPhoneX支持PD快充和Apple2.4A快速充电协议，使用Type-C口充电，握手PD快充协议，实际输出9V状态。此图误删，这张图是满电状态输出5V。

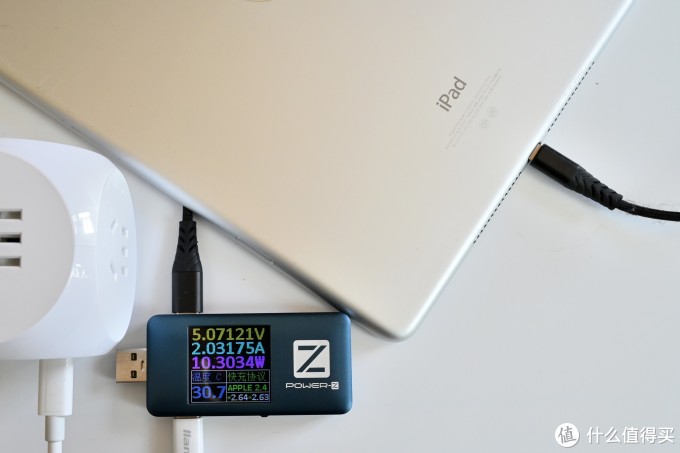

Ipad air2支持Apple2.4A快速充电协议，使用Type-C口充电，握手Apple2.4A快充协议，输出为5.071V 2.031A 10.303W（Ipad air电量较足）。

华为P20支持FCP和SCP充电协议，使用Type-C口充电，握手FCP快充快充协议，输出为9.085V 1.310A 11.904W。。

4、多口输出

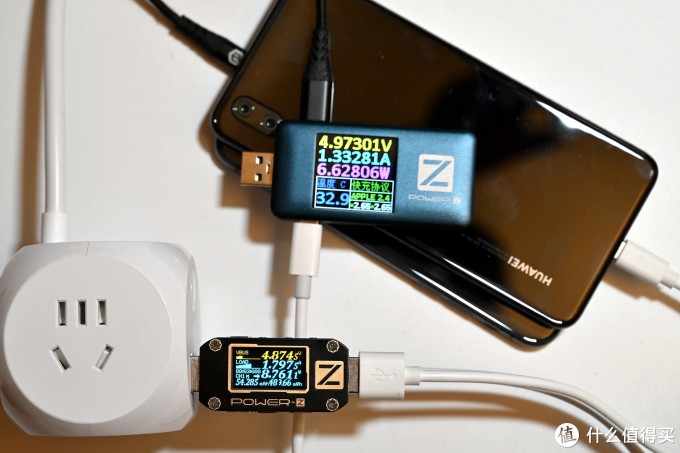

爱国者PD魔方插座支持多口输出，多口输出时输出电压锁定为5V，避免设备诱骗升压影响另一个设备安全，共享5V3A 15W功率，图中可见两部设备的充电输出分别为4.973V 1.333A 6.628W、4.874V 1.797A 8.761W，共计15.39W；三部设备同样分享着15W的功率，三口设计一方面便于不同设备兼容，另一方面便于一家三口同时应急充电。

多设备同时使用都可正常供电，USB模块输出电压稳定，测试期间无打嗝、断电情况发生，输出性能稳定，使用可靠。

小实验

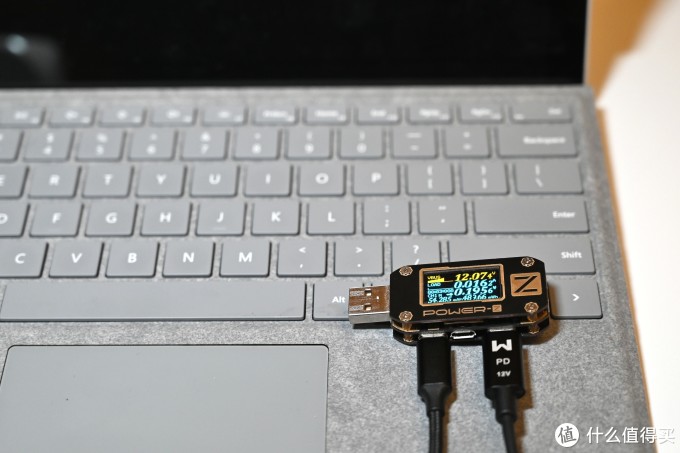

surface pro3用诱骗线使用30W以上的PD电源可以充电，用此线连接爱国者插座的Type-C口看看，哈哈，功率不足无法充电。

五、额定载荷温升测试

最近氮化镓充电器开始流行，由于其功率较大温升相对也较高，引起了电粉们的高关注度，下面我也来领略一下这款产品的温升变化。

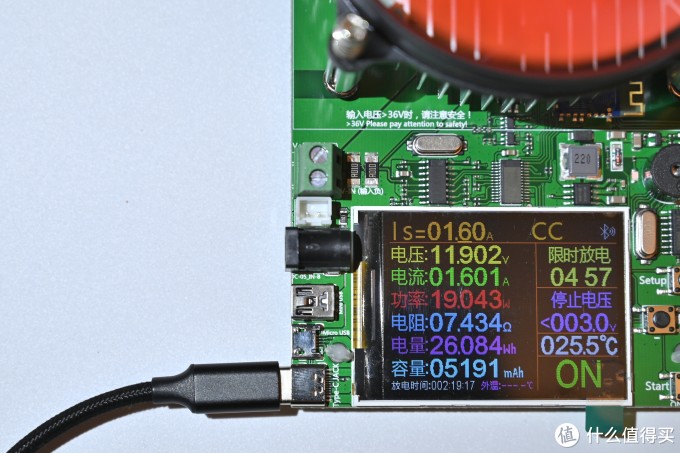

在这一测试环节中比照18W的额定功率，由于精度误差，比照Power-Z表，将其设定12V 1.6A 19W，略高于额定功率输出，负载55分钟后测试充电器温升发热情况。

上图中左侧为初始温度23.5度；中间为额定最大功率输出55分钟后，魔方插座上半部发热，这是因为USB模块在插座上部分的原因。整体热量比较均匀无明显高温点，最高温度在顶部USB-A口处55.0度，温升控制的相当不错，勿需担心发热烫手或引起火灾等安全情况。

六、使用场景

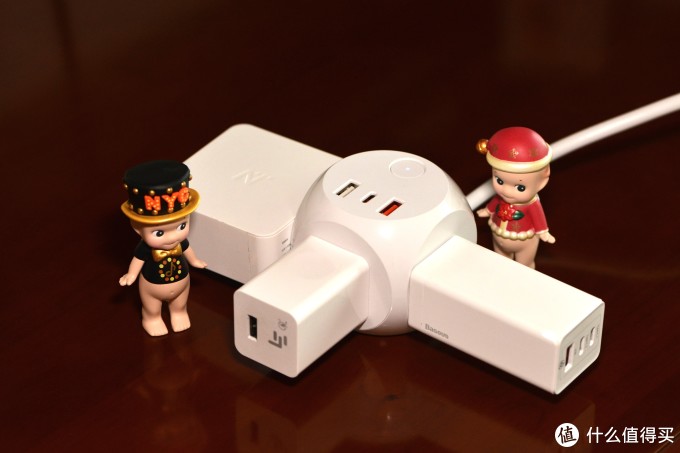

爱国者魔方插座三个侧面分别拥有一个220V AC5孔组合插孔，可以同时为三个电器产品延伸提供用电服务。

上部USB模块可以同时为三台数码设备供电。相比长条形插座不会存在拥挤打架情况。

使用体会

1、aigo爱国者魔方USB插座，独特的立体结构节省占地面积，收纳起来轻量便携，适合居家或出差旅游使用。

2、采用最新的Type-C接口设计、模块的USB-A口和C口都具备快充功能，兼容性强、充电效率高，输出稳定。

3、符合插座新国标规范，多接口方便延伸输出；AC交流电插孔全部带有安全门，防止异物误插触电；使用了带指示灯的微动开关，方便控制电力通断，无需频繁插拔磨损，安全功能强。
