▼刚刚一字排开的九枚铜钱买的茴香豆换的显卡，现在就要拆了，感觉还有点不忍心。不过这个外观是真的帅气！

▼显卡的背板也是很有创意的，外面是金属的，中间是塑料的，支撑保护与外观都兼顾的很好

▼其实透过散热鳍片，我们就能看到用料了……

▼准备好螺丝刀，开始下手了

▼拆解显卡第一步，肯定就是想显卡的背板部分拆掉

▼拧掉显卡背面的所有固定螺丝，就能轻松将显卡的背板部分拆掉，拆到之后可以看到，显卡背板上的RGB灯效，是由一整条完整的RGB灯带提供，所以才能获得色彩如此丰富的显卡背板的RGB灯效

▼另外，显卡背板的固定螺丝非常多，简单的背板，就有这么多的固定螺丝，这个背板应该在很大程度上起到了固定框架的作用

▼拆到背板之后可以简单看看显卡PCB背面的作用，还是非常给力的

▼接着翻到显卡的正面，拧掉散热风扇的固定螺丝，就可以将显卡的风扇罩整体拆下来

▼靠近看看显卡散热风扇罩的细节，还是很棒的，各种复杂的结构件，另外，显卡风扇额定DC 12V 0.46A

▼中间风扇的额定又不一样了，DC 12V 0.4A，电流变化了，其在风扇的电机部分并没有采用相同的用料，有点意思的

▼左侧的这个风扇和最右侧的相同，额定DC 12V 0.46A，另外仔细看，这三个风扇的固定支架的样式均不相同，虽然最左侧和最右侧的风扇固定支架的样式看起来一样，但是固定方向却完全相反，应该是为了避免共振而设计的。在降噪和减震方面，这款显卡考虑了很多

▼三把风扇，进了两根线，把三把风扇分成两组，单独控制，精准散热

▼有一根线直接进左侧，还有一根线去到了右侧

▼往右侧来的控制线通过插接分出了两个，控制右侧的两个风扇

▼靠近看看，中间的风扇是蓝、黄、黑，三根线入

▼最右侧的风扇，入线是四根，蓝、黄、黑、绿，多了一根绿线，三根线就可以实现转速控制，四根线就可以满足转速监控的需求

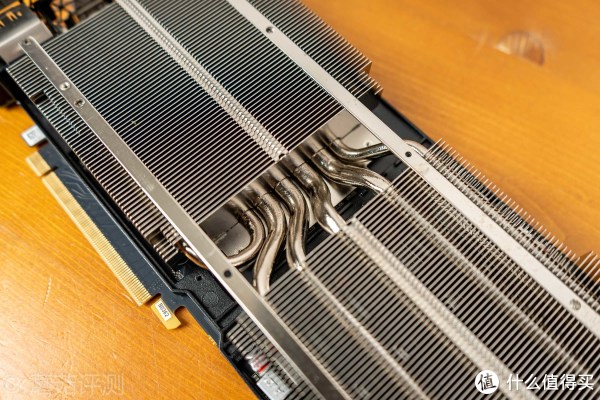

▼拔掉风扇的供电线，就可以拆掉显卡的供电模组，然后就能看到显卡的下面一层的散热鳍片了。第一眼看到这个散热鳍片，感觉非常的规整，中间不仅有热管联通、固定，在左右散热鳍片中间，还有两根金属条连接辅助固定，虽然整个散热鳍片的体积很大，但是一体性很强，挺牢固

▼从散热鳍片中间，可以看到六根散热鳍片，其中五根热管直接伸到了右侧的散热鳍片，还有一根弯折，进了左侧的散热鳍片

▼散热鳍片非常规整，透过鳍片间的缝隙，可以清晰的看到热管

▼右侧的散热鳍片同样规整，透过散热鳍片，可以看到下面一排排整齐的电容、电感

▼拧掉显卡背面的弹簧螺丝，显卡的整个散热鳍片就可以完全拆掉，然后就能看到显卡的PCB了

▼显卡核心部分是铜板接触，四周均有导热垫，辅助显存芯片部分散热

▼导热垫的厚度很给力，可以保证可以完全接触到显存芯片

▼侧面看过去，可以清晰的看到一根根热管，在热管接触的部分，都进行了拍扁处理，增大热管的接触面积

▼将散热鳍片拿起来，右侧部分还是非常通透的，风扇的风可以轻松吹过

▼左侧部分就不同了，仅下方的区域可以吹过，索泰也很细心的在可以吹过风的散热鳍片内穿了一根热管，这个设计有点意思的。并且，针对不同的散热鳍片，索泰将三把风扇分成两组控制，通过不同的转速控制，可以根据散热需求，完美的控制风扇的转速，让风扇总是在最合适的时候转动

▼拆掉散热鳍片之后，我们就能看到完整的贴在显卡PCB上的金属骨架了，黑色的，看起来很复杂，各种开孔

▼侧面看，金属骨架完美的贴合主板PCB，配合显卡的背板，将显卡的PCB夹在中间，防止显卡PCB受力变形，日常起到支撑作用的，几乎完全就是金属骨架部分

▼拧掉一些固定螺丝，将显卡上的金属骨架拆掉

▼金属骨架看起来就是薄薄的框架，实际上很硬，完全捏不动，入手很沉稳

▼可以在金属骨架的内侧部分，看到各种高低不同的空间，以适应高低不同的PCB上的元件，尽量保证金属骨架能完美的贴合在显卡PCB上，这么复杂的金属骨架设计，需要的开模工夫肯定很多，成本肯定不低

▼在显卡供电部分的上面，这是散热、均热的第一步，上面还有一些小的散热鳍片的设计，增大与空气的接触面积，配合上面能锤头风的散热鳍片，对显卡的供电部分进行散热

▼将显卡的黑色金属骨架放一边，最后来看看显卡的PCB，现在我要说，索泰RTX2070玩家力量至尊PGF的用料十分给力，大家应该不会有人有意见吧。右侧那漂亮、整齐的供电模组，看起来就十分的霸气！听说这块显卡采用了16+4相的超级供电规模，我们来简单的数一下，右侧是16相，整整齐齐，左侧的上面还有四相，确实是16+4的供电配置。这个供电，称的上是豪华了

▼显卡的核心部分

▼四周有八颗GDDR6的显存芯片，单颗1GB容量，共8GB容量的显存

▼靠近看看，镁光的显存颗粒，另外在显存颗粒的布线上很有意思，大家都是走一些很奇怪的线，还有一些波浪线、锯齿线，应该是为了信号传输的稳定而设计的

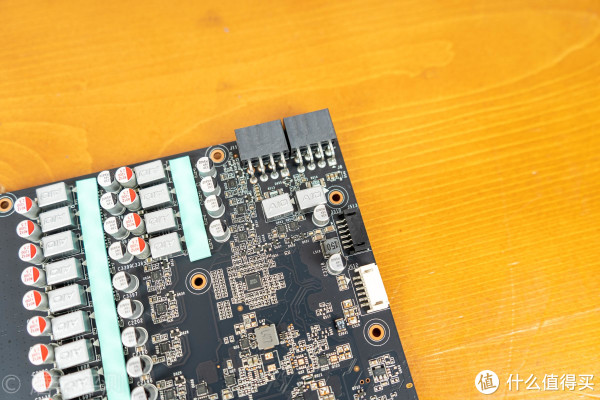

▼在显卡PCB的右上角，是双8Pin的供电，在双8Pin供电的下方，我们看到索泰针对每一个供电接口，都设计了单独的采样电阻，可以针对每个8Pin接口的供电情况进行监控，另外，在供电接口部分的电感，也使用了索泰常用的顶级AIO电感，这个用料，有点太良心了吧

▼而在整个供电模组的中间位置，我们可以看到一颗供电PWM主控芯片

▼放大看看，这颗芯片丝印UP9512R，最大可以提供8相供电，而索泰RTX2070玩家力量至尊PGF的16相供电，应该通过倍相得到的，倍相之后，单项的负载大大减小，可以极大程度的降低单项供电的负载，保证供电部分的温度控制和稳定

▼另外在PCI的供电部分，我们也能看到熟悉的供电模组，一颗采样电阻，搭配一颗索泰常用的高端AIO电感，太过分了吧！PCI的供电部分也这样搞！有点让人看不懂的极致用料！

▼供电核心的左侧部分，是整齐的16相供电，一排红色电容、一排AIO高端电感、一排MOS、再来一排黑色电容，后面还跟着一排芯片

▼并且供电中间的MOS管部分都贴有导热垫，快速将MOS管部分的热量导出去。并且，仔细看，每一项供电后面，还有一块芯片

▼芯片丝印up1961S，这是一颗带驱动的倍相芯片，除了有倍相作用外，还可以辅助PWM控制芯片完成控制任务，毕竟UP9512R是一颗功能非常强大的PWM控制芯片，貌似是英伟达定制的，支持NVIDIA Open VReg Type 4i + PWMVID技术，具备自动相数检测，并且在待机和低功耗时，自动关闭多余相数的供电。这种功能强大的PWM主控芯片，搭配同样功能强大的倍相芯片，在显卡的供电方面会有更好的表现，有张有弛

▼接着，我们仔细看看这一排排整齐的电容
